Toro Power Clear 721, 38751 -käyttöohje

Johdanto

Tämä kone on tarkoitettu kotitalouksien käyttöön. Se on suunniteltu pääasiassa lumen poistamiseen päällystetyiltä pinnoilta, kuten ajoteiltä ja jalkakäytäviltä, sekä muilta pinnoilta liikennöintiä varten asuin- tai liikekiinteistöissä. Sitä ei ole suunniteltu muiden materiaalien kuin lumen poistamiseen, eikä sitä ole suunniteltu sorapintojen puhdistamiseen.
Huomautus: Kone voi jättää kumijälkiä uuteen harjattuun tai vaaleaan betoniin. Testaa huomaamattomassa kohdassa ennen käyttöä.
Lue nämä tiedot huolellisesti, jotta opit käyttämään ja huoltamaan tuotetta oikein ja välttämään loukkaantumisia ja tuotevaurioita. Olet vastuussa tuotteen oikeasta ja turvallisesta käytöstä.
Voit ottaa yhteyttä Toroon suoraan osoitteessa www.Toro.com saadaksesi tuoteturvallisuus- ja käyttöopastusmateriaaleja, lisätietoja lisävarusteista, apua jälleenmyyjän löytämiseen tai tuotteesi rekisteröimiseen.
Aina kun tarvitset huoltoa, aitoja Toron osia tai lisätietoja, ota yhteyttä valtuutettuun huoltoliikkeeseen tai Toron asiakaspalveluun ja pidä tuotteesi malli- ja sarjanumerot valmiina. Kuvassa 1 on esitetty malli- ja sarjanumeroiden sijainti tuotteessa. Kirjoita numerot varattuun tilaan.

Skannaa älypuhelimellasi tai tabletillasi sarjanumerotarrassa oleva QR-koodi, niin pääset takuutietoihin, varaosiin ja muihin tuotetietoihin.

1. Malli- ja sarjanumeron sijainti

Tässä käyttöohjeessa tunnistetaan mahdolliset vaarat ja siinä on turvallisuusviestejä, jotka on tunnistettu turvallisuusmerkinnällä (kuva 2), joka merkitsee vaaraa, joka voi aiheuttaa vakavan loukkaantumisen tai kuoleman, jos et noudata suositeltuja varotoimia.

Kuva 2

1. Turvallisuusmerkintä

Tässä käyttöohjeessa käytetään 2 sanaa tietojen korostamiseen. Tärkeää kiinnittää huomiota erityisiin mekaanisiin tietoihin ja Huomautus korostaa yleisiä tietoja, jotka ansaitsevat erityistä huomiota.

Jos käytät tätä konetta yli 1 500 metrin (5 000 jalan) korkeudessa jatkuvasti, varmista, että High Altitude Kit -sarja on asennettu, jotta moottori täyttää CARB/EPA-päästömääräykset. High Altitude Kit -sarja lisää moottorin suorituskykyä ja estää sytytystulppien likaantumisen, vaikean käynnistyksen ja lisääntyneet päästöt. Kun olet asentanut sarjan, kiinnitä korkean paikan tarra koneen sarjatarran viereen. Ota yhteyttä valtuutettuun Toro-huoltoliikkeeseen saadaksesi koneeseesi sopivan High Altitude Kit -sarjan ja korkean paikan tarran. Löydät lähimmän jälleenmyyjän verkkosivuiltamme www.Toro.com tai ottamalla yhteyttä Toro-asiakaspalveluosastoomme päästöjenhallinnan takuulausunnossa luetelluissa numeroissa.
Irrota sarja moottorista ja palauta moottori alkuperäiseen tehdasasetukseensa, kun moottoria käytetään alle 1 500 metrin (5 000 jalan) korkeudessa. Älä käytä moottoria, joka on muunnettu korkealla tapahtuvaa käyttöä varten alemmilla korkeuksilla; muuten voit ylikuumeta ja vahingoittaa moottoria.

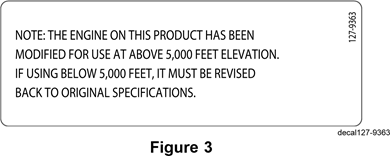

Jos olet epävarma, onko koneesi muunnettu korkealla tapahtuvaa käyttöä varten, etsi seuraava tarra (kuva 3).

Kalifornian yleisen luonnonvarojen lakikoodin pykälän 4442 tai 4443 rikkomus on käyttää tai käyttää moottoria millään metsän peittämällä, pensaikon peittämällä tai ruohon peittämällä maalla, ellei moottorissa ole kipinänsammutinta, kuten pykälässä 4442 määritellään, joka on pidetty tehokkaassa toimintakunnossa tai moottori on rakennettu, varustettu ja huollettu tulen estämiseksi.

Asennus

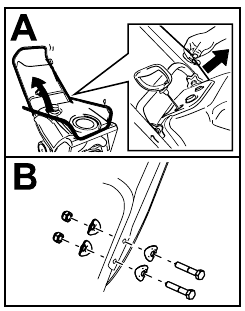

Kahvan avaaminen

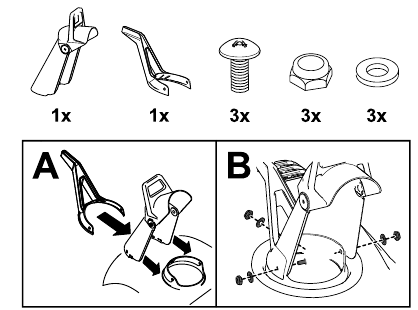

Poistokourun asentaminen

Moottorin öljyn täyttäminen

Säätökaapelin säätäminen
Katso Säätökaapelin säätäminen,

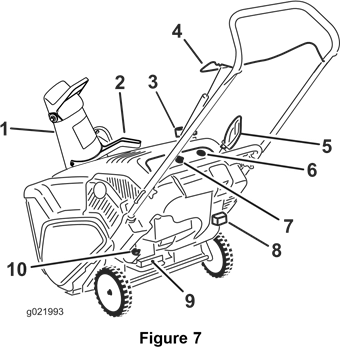

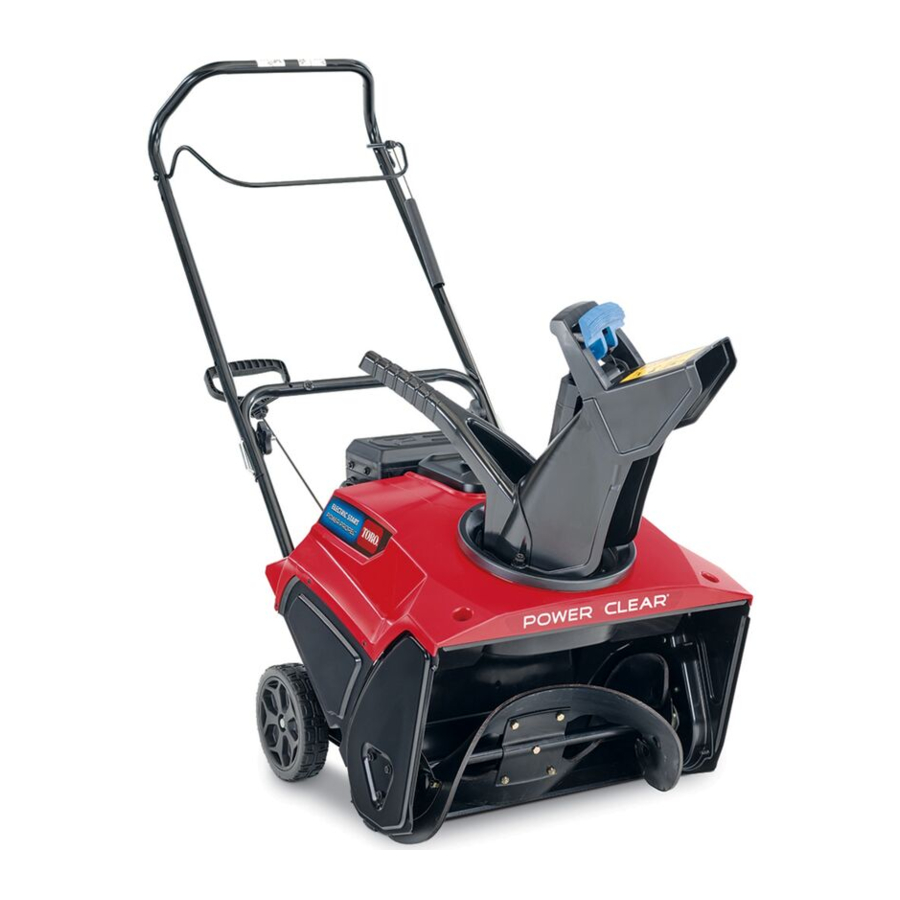

Tuotteen yleiskatsaus

1. Poistokouru
2. Poistokourun kahva
3. Polttoainesäiliön korkki
4. Ohjaustanko
5. Käynnistyskahva

6. Pohjustin
7. Sytytysavain
8. Ryyppylevy
9. Öljyn tyhjennystulppa
10. Öljyntäyttökorkki

Käyttö

Huomautus: Määritä koneen vasen ja oikea puoli normaalista käyttöasennosta.

Ennen käyttöä
Turvallisuus ennen käyttöä

• Vain sähkökäynnisteisille malleille: Käytä jatkojohtoja ja pistorasioita, jotka on määritelty käyttöohjeessa. Tarkista sähköjohto huolellisesti ennen sen liittämistä virtalähteeseen. Jos johto on vaurioitunut, älä käytä sitä. Vaihda vaurioitunut johto. Irrota virtajohto aina, kun et käynnistä konetta.
• Käytä asianmukaisia talvivaatteita aina, kun käytät konetta. Käytä tukevia, liukastumista estäviä jalkineita, jotka parantavat pitoa liukkailla pinnoilla. Vältä löysiä vaatteita, jotka voivat tarttua liikkuviin osiin.
• Käytä aina suojalaseja käytön aikana tai kun teet säätöjä tai korjauksia suojataksesi silmäsi vierailta esineiltä, joita kone voi heittää.
• Tarkista huolellisesti alue, jossa käytät konetta, ja poista kaikki ovimatot, reet, laudat, johdot ja muut vieraat esineet.
• Jos suojus, turvalaite tai tarra on vaurioitunut, lukukelvoton tai puuttuu, korjaa tai vaihda se ennen käytön aloittamista. Kiristä myös kaikki löysät kiinnikkeet.

Polttoaine on erittäin herkästi syttyvää ja räjähtävää. Polttoaineesta aiheutuva tulipalo tai räjähdys voi polttaa sinua ja muita.

• Estä polttoaineen syttyminen staattisesta sähkövarauksesta asettamalla säiliö ja/tai kone maahan ennen täyttämistä, ei ajoneuvoon tai esineen päälle.
• Täytä säiliö ulkona, kun moottori on kylmä. Pyyhi roiskeet.
• Älä käsittele polttoainetta tupakoidessasi tai avotulen tai kipinöiden lähellä.
• Säilytä polttoainetta hyväksytyssä polttoainesäiliössä, lasten ulottumattomissa.
• Älä kallista konetta eteen- tai taaksepäin, kun polttoainesäiliössä on polttoainetta; muuten polttoainetta voi vuotaa koneesta.

Polttoainesäiliön täyttäminen

• Parhaan tuloksen saat käyttämällä vain puhdasta, tuoretta (alle 30 päivää vanhaa) lyijytöntä bensiiniä, jonka oktaaniluku on 87 tai korkeampi ((R+M)/2-luokitusmenetelmä).
• Hapennettu polttoaine, jossa on enintään 10 % etanolia tai 15 % MTBE:tä tilavuudesta, on hyväksyttävää.
• Älä käytä bensiinin etanoli sekoituksia (kuten E15 tai E85), joissa on yli 10 % etanolia tilavuudesta. Suorituskykyongelmia ja/tai moottorivaurioita voi ilmetä, joita takuu ei välttämättä kata.
• Älä käytä metanolia sisältävää bensiiniä.
• Älä säilytä polttoainetta polttoainesäiliössä tai polttoainesäiliöissä talven yli, ellei käytössäsi ole polttoaineen stabilointiainetta.
• Älä lisää öljyä bensiiniin.
  Älä täytä polttoainesäiliön pohjaa korkeammalle (kuva 8).

  Kuva 8

Huomautus: Parhaan tuloksen saat ostamalla vain sen polttoainemäärän, jonka odotat käyttäväsi 30 päivän kuluessa. Muussa tapauksessa voit lisätä polttoaineen stabilointiainetta juuri ostettuun polttoaineeseen pitääksesi sen tuoreena jopa 6 kuukautta.

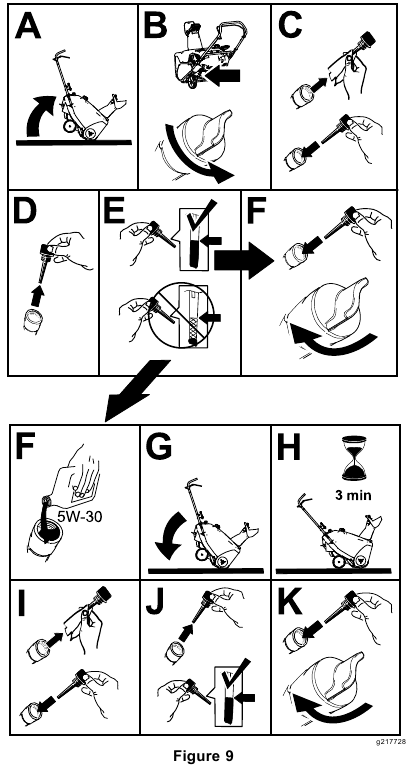

Moottoriöljyn tason tarkistaminen
Huoltoväli: Tarkista moottoriöljyn taso ja lisää öljyä tarvittaessa ennen jokaista käyttökertaa tai päivittäin.

Käytön aikana
Turvallisuus käytön aikana

• Sammuta moottori ennen koneen tukoksen poistamista ja käytä aina sauvaa tai lumenpoistotyökalua (jos sellainen on).
• Pyörivä kaira voi vahingoittaa käsiä tai jalkoja. Pysy kahvojen takana ja poissa poistoaukon läheltä käyttäessäsi konetta. Pidä kasvosi, kätesi, jalkasi ja muut kehonosasi tai vaatteesi etäällä liikkuvista tai pyörivistä osista.
• Älä koskaan suuntaa purkausta ihmisiin tai alueille, joilla voi aiheutua omaisuusvahinkoja.
• Ole varovainen välttääksesi liukastumista tai kaatumista. Varmista aina, että olet tukevasti jalalla, ja pidä kahvoista tiukasti kiinni. Kävele; älä koskaan juokse.
• Ole erittäin varovainen käyttäessäsi konetta rinteillä.
• Älä koskaan käytä konetta ilman hyvää näkyvyyttä tai valoa.
• Älä käytä konetta sairaana, väsyneenä tai alkoholin tai huumeiden vaikutuksen alaisena.
• Katso taaksesi ja ole varovainen peruuttaessasi koneella.
• Kun et aktiivisesti poista lunta, kytke virta pois kairalta.
• Ole erittäin varovainen käyttäessäsi konetta tai ylittäessäsi sorateitä, kävelyteitä tai teitä. Ole valppaana piilossa olevien vaarojen tai liikenteen varalta.

• Älä koskaan yritä tehdä säätöjä moottorin käydessä.

• Kun olet osunut vieraaseen esineeseen, sammuta moottori, irrota sytytysavain (vain sähkökäynnisteiset mallit), tarkista kone huolellisesti vaurioiden varalta ja korjaa vauriot ennen koneen käynnistämistä ja käyttöä.
• Jos kone alkaa täristä epänormaalisti, sammuta moottori ja tarkista syy.
• Älä käytä moottoria sisätiloissa, ellei ilmanvaihto ole riittävää (esim. ulko-oven jättäminen auki); pakokaasut ovat vaarallisia.
• Älä ylikuormita koneen kapasiteettia yrittämällä poistaa lunta liian nopeasti.
• Älä koskaan koske kuumaan moottoriin tai äänenvaimentimeen.

Moottorin käynnistäminen

1. Käännä sytytysavainta myötäpäivään ON-asentoon (kuva 10).

2. Vedä rikastinvipua ulos (kuva 11 ja kuva 12).

   1. Rikastinvipu

      Kuva 12
   2. Rikastinvivun symbolit osoittavat, että rikastinvipu on vedettävä ulos rikastimen aktivoimiseksi.
3. Paina tukevasti pohjaan pohjustuspumppua peukalollasi alla olevan taulukon mukaisesti pitäen pohjustuspumppua painettuna sekunnin ajan ennen sen vapauttamista joka kerta (kuva 13).

   Lämpötila	Suositeltu pohjustusten määrä
   -23 °C (-10 °F) ja yli	3
   Alle -23 °C (-10 °F)	6

   Huomautus: Ota käsine pois, kun painat pohjustuspumppua, jotta ilma ei pääse poistumaan pohjustusreiästä.

   Älä käytä pohjustuspumppua tai rikastinta, jos moottori on ollut käynnissä ja on kuuma. Liiallinen pohjustus voi hukuttaa moottorin ja estää sen käynnistymisen.

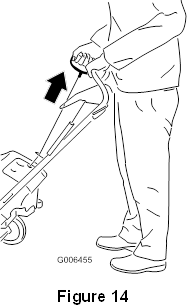

4. Vedä käynnistyskahvasta (kuva 14).
   Huomautus: Jos vedät käynnistyskahvasta etkä tunne vastusta, käynnistin voi olla jäässä. Sulata käynnistin ennen kuin yrität käynnistää konetta.

5. Kun moottori käy, työnnä rikastinvipua hitaasti sisään.

Roottorin lapojen kytkeminen
Kytke roottorin lavat pitämällä ohjaustankoa kahvaa vasten (kuva 15).

Roottorin lapojen irrottaminen
Irrota roottorin lavat vapauttamalla ohjaustanko (kuva 16).

Kuva 16

Moottorin sammuttaminen
Sammuta moottori kääntämällä sytytysavainta vastapäivään OFF-asentoon (kuva 17).

Poistokourun ja kourun ohjaimen säätäminen
Säädä poistokourua siirtämällä kourun kahvaa ja kourun ohjaimen kahvaa kuvan mukaisesti (kuva 18).

1. Kourun kahva
2. Kourun ohjaimen kahva

Tukkeutuneen poistokourun puhdistaminen
Kourun puhdistaminen:

• Sammuta moottori!
• Odota 10 sekuntia varmistaaksesi, että roottorin lavat ovat lakanneet pyörimästä.
• Käytä aina puhdistustyökalua; älä koskaan käytä käsiäsi.

Käyttövinkkejä

Roottorin lavat voivat heittää kiviä, leluja ja muita vieraita esineitä ja aiheuttaa vakavia henkilövahinkoja sinulle tai sivullisille.

• Pidä puhdistettava alue vapaana kaikista esineistä, jotka roottorin lavat voivat poimia ja heittää.
• Pidä kaikki lapset ja lemmikkieläimet poissa käyttöalueelta.
• Poista lumi mahdollisimman pian sen satamisen jälkeen.
• Aseta jokainen ajoura päällekkäin varmistaaksesi täydellisen lumenpoiston.
• Pura lumi myötätuuleen aina kun mahdollista.
• Jos kone ei liiku eteenpäin liukkailla pinnoilla tai raskaassa lumessa, työnnä kahvaa eteenpäin, mutta anna koneen työskennellä omaan tahtiinsa.

Käytön jälkeen
Turvallisuus käytön jälkeen

• Älä koskaan säilytä konetta polttoainesäiliössä olevan polttoaineen kanssa rakennuksessa, jossa on syttymislähteitä, kuten kuumavesivaraajia, tilalämmittimiä tai vaatteiden kuivausrumpuja. Anna moottorin jäähtyä ennen säilyttämistä missään kotelossa.
• Kun säilytät konetta yli 30 päivää, katso Säilytys saadaksesi tärkeitä tietoja.

Jäätymisen estäminen käytön jälkeen

• Anna moottorin käydä muutaman minuutin ajan, jotta liikkuvat osat eivät jäädy. Sammuta moottori, odota, että kaikki liikkuvat osat pysähtyvät, ja poista jää ja lumi koneesta.
• Puhdista lumi ja jää kourun juuresta.
• Kierrä poistokourua vasemmalle ja oikealle vapauttaaksesi sen mahdollisesta jään kertymisestä.
• Kun sytytysavain on OFF-asennossa, vedä käynnistyskahvasta useita kertoja tai liitä sähköjohto virtalähteeseen ja koneeseen ja paina sähkökäynnistyspainiketta kerran estääksesi käynnistyskahvan ja/tai sähkökäynnistimen jäätymisen (vain sähkökäynnisteiset mallit).
• Lumessa ja kylmissä olosuhteissa jotkin säätimet ja liikkuvat osat voivat jäätyä. Älä käytä liiallista voimaa yrittäessäsi käyttää jäätyneitä säätimiä. Jos sinulla on vaikeuksia minkä tahansa säätimen tai osan käyttämisessä, käynnistä moottori ja anna sen käydä muutaman minuutin ajan.

Huolto

Suositellut huoltoaikataulut

Huoltoväli	Huoltotoimenpide
Ensimmäisen tunnin jälkeen	Tarkista ohjauskaapeli ja säädä sitä tarvittaessa. Tarkista, ettei kiinnittimiä ole löysällä, ja kiristä niitä tarvittaessa.
Ensimmäisten 2 tunnin jälkeen	Vaihda moottoriöljy.
Ennen jokaista käyttöä tai päivittäin, 25 tunnin välein	Tarkista moottoriöljyn taso ja lisää öljyä tarvittaessa. Tarkista roottorin siivekkeet ja anna valtuutetun huoltoliikkeen vaihtaa roottorin siivekkeet ja kaavin tarvittaessa.
50 tunnin välein	Vaihda moottoriöljy. Huolla sytytystulppa ja vaihda se tarvittaessa. Vaihda käyttöhihna.
Vuosittain	Tarkista ohjauskaapeli ja säädä sitä tarvittaessa. Tarkista roottorin siivekkeet ja anna valtuutetun huoltoliikkeen vaihtaa roottorin siivekkeet ja kaavin tarvittaessa. Vaihda moottoriöljy. Huolla sytytystulppa ja vaihda se tarvittaessa. Vaihda käyttöhihna. Tarkista, ettei kiinnittimiä ole löysällä, ja kiristä niitä tarvittaessa. Anna valtuutetun huoltoliikkeen tarkastaa käyttöhihna ja vaihtaa se tarvittaessa.
Vuosittain tai ennen varastointia	Valmistele laite varastointia varten.

Huollon turvallisuus
Lue seuraavat turvaohjeet ennen kuin teet mitään huoltotoimenpiteitä koneelle:

• Ennen kuin teet mitään huolto-, korjaus- tai säätötöitä, sammuta moottori ja irrota avain. Jos tarvitset suurempia korjauksia, ota yhteyttä valtuutettuun huoltoliikkeeseen.

• Tarkista säännöllisin väliajoin, että kaikki kiinnittimet ovat kunnolla kiinni, jotta varmistat, että kone on turvallisessa käyttökunnossa.
• Älä muuta moottorin kierrosluvun rajoittimen asetuksia.
• Osta vain aitoja Toron varaosia ja -tarvikkeita.

Ohjauskaapelin säätäminen
Ohjauskaapelin tarkistaminen
Huoltoväli: Ensimmäisen tunnin jälkeen – Tarkista ohjauskaapeli ja säädä sitä tarvittaessa.
Vuosittain – Tarkista ohjauskaapeli ja säädä sitä tarvittaessa.
Siirrä ohjaustanko takaisin kahvaa kohti poistaaksesi ohjauskaapelin löysyyden (kuva 19).

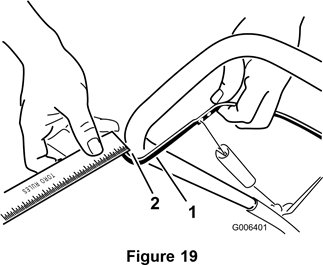

1. Ohjaustanko
2. 2–3 mm:n rako

Huomautus: Varmista, että ohjaustangon ja kahvan välissä on 2–3 mm:n rako (kuva 19).

Ohjauskaapelissa on oltava jonkin verran löysyyttä, kun vapautat ohjaustangon, jotta roottorin siivekkeet pysähtyvät kunnolla.

Ohjauskaapelin säätäminen

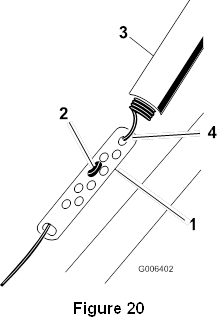

1. Liu’uta jousen suojus ylös ja irrota jousi säätövivusta (kuva 20).

   1. Säätövipu
   2. Z-liitin
   3. Jousen suojus
   4. Irrota jousi tästä.
      Huomautus: Voit vetää säätövipua ja -kaapelia ylöspäin, jotta jousen irrottaminen on helpompaa.
2. Siirrä Z-liitin ylempään tai alempaan reikään säätövivussa tarpeen mukaan, jotta saat 2–3 mm:n raon ohjaustangon ja kahvan väliin (kuva 19).
   Huomautus: Z-liittimen siirtäminen ylemmäs pienentää rakoa ohjaustangon ja kahvan välillä, siirtäminen alemmas suurentaa sitä.
3. Kiinnitä jousi säätövipuun ja liu’uta jousen suojus säätövivun päälle.
4. Tarkista säätö; katso Ohjauskaapelin tarkistaminen.

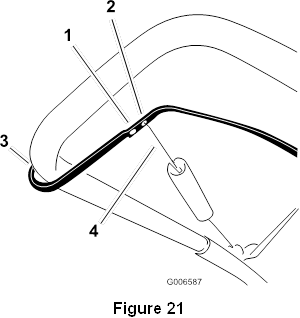

   Huomautus: Pitkäaikaisen käytön jälkeen käyttöhihna voi kulua ja menettää oikean hihnan kireyden. Jos käyttöhihna luistaa (vinkuu jatkuvasti) raskaassa kuormituksessa, irrota jousi säätövivusta ja siirrä jousen yläpää reikään, joka on kauempana ohjaustangon kiinnityspisteestä (kuva 21). Liitä sitten jousi säätövivulle ja säädä ohjauskaapeli.

   1. Irrota jousen yläpää tästä reiästä.
   2. Aseta jousen yläpää tähän reikään.
   3. Kiinnityspiste
   4. Jousen yläpää
      Huomautus: Hihna voi luistaa (vinkua) märissä olosuhteissa. Kuivaa käyttöjärjestelmä käynnistämällä roottori ja käyttämällä sitä ilman kuormitusta 30 sekunnin ajan.

Roottorin siivekkeiden tarkistaminen
Huoltoväli: 25 tunnin välein – Tarkista roottorin siivekkeet ja anna valtuutetun huoltoliikkeen vaihtaa roottorin siivekkeet ja kaavin tarvittaessa.
Vuosittain – Tarkista roottorin siivekkeet ja anna valtuutetun huoltoliikkeen vaihtaa roottorin siivekkeet ja kaavin tarvittaessa.
Tarkista roottorin siivekkeiden kuluminen ennen jokaista käyttökertaa. Kun roottorin siivekkeen reuna on kulunut kulumisenilmaisimen reikään, anna valtuutetun huoltoliikkeen vaihtaa roottorin siivekkeet ja kaavin (kuva 22).

1. Kulumisenilmaisimen reikä on ehjä; roottorin siivekkeitä ei tarvitse vaihtaa.

2. Kulumisenilmaisimen reikä on näkyvissä; vaihda roottorin siivekkeet ja kaavin.

Moottoriöljyn vaihtaminen
Huoltoväli: Ensimmäisten 2 tunnin jälkeen
50 tunnin välein Vuosittain
Jos mahdollista, käytä moottoria muutaman minuutin ajan ennen öljyn vaihtamista, jotta se lämpenee. Lämmin öljy virtaa paremmin ja kuljettaa enemmän epäpuhtauksia.

Moottoriöljyn tiedot

Moottoriöljyn tilavuus	0,60 l
Öljyn viskositeetti	Katso kuva 25.
API-palveluluokitus	SJ tai korkeampi

1. Poista polttoaine polttoainesäiliöstä hyväksyttyyn polttoainesäiliöön tai käytä moottoria, kunnes se sammuu.
2. Siirrä kone tasaiselle pinnalle.
3. Aseta öljynkeräysastia öljyn tyhjennystulpan alle, irrota tulppa ja kallista kone taaksepäin ja valuta käytetty öljy astiaan (kuva 23).

4. Kun olet tyhjentänyt käytetyn öljyn, palauta kone käyttöasentoon.
5. Asenna öljyn tyhjennystulppa ja kiristä se kunnolla.

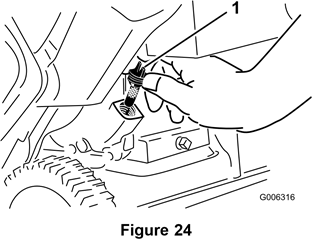

6. Puhdista öljyntäyttökorkin ympäristö (kuva 24).

   1. Öljyntäyttökorkki
7. Irrota öljyntäyttökorkki (kuva 24).

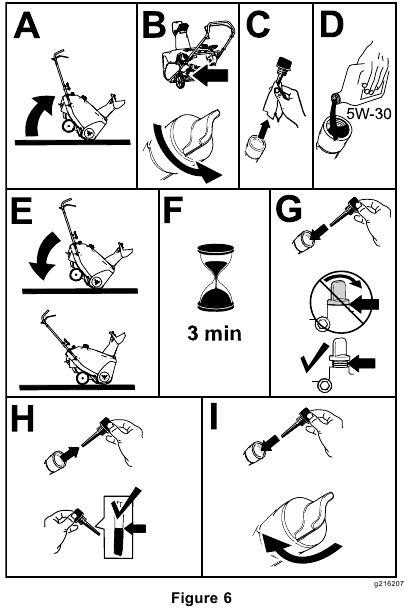

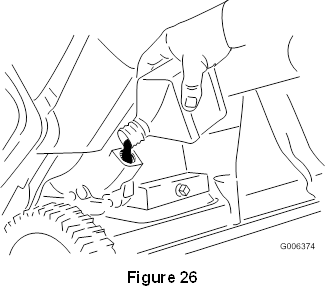

8. Kun kone on käyttöasennossa, kaada öljyävarovasti öljyntäyttöaukkoon ylivuotoon saakka (kuva 26).
   Huomautus: Voit kallistaa konetta eteenpäin (kahva ylöspäin) öljyn lisäämisen helpottamiseksi. Muista palauttaa kone käyttöasentoon ennen öljymäärän tarkistamista.

   Älä kallista konetta kokonaan eteenpäin nenän varaan, sillä polttoainetta voi vuotaa koneesta.

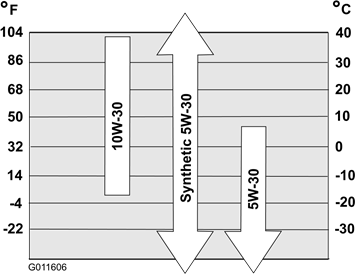

   Valitse alla olevasta kuvasta 25 paras öljyn viskositeetti odotettavissa olevalle ulkolämpötila-alueelle.

   Kuva 25

9. Odota 3 minuuttia, että öljy asettuu, ja lisää öljyä riittävästi, jotta se saavuttaa ylivuotopisteen.
10. Kierrä öljyntäyttökorkki öljyntäyttöaukkoon ja kiristä se tiukasti käsin.
11. Pyyhi pois kaikki roiskeöljyt.
12. Hävitä käytetty öljy asianmukaisesti paikallisessa kierrätyskeskuksessa.

Sytytystulpan huoltaminen
Huoltoväli: 50 tunnin välein
Vuosittain – Huolla sytytystulppa ja vaihda se tarvittaessa.
Käytä NGK BPR6ES- tai Champion RN9YC -sytytystulppaa tai vastaavaa.

1. Sammuta moottori ja odota, että kaikki liikkuvat osat pysähtyvät.
2. Kierrä heittoputki niin, että se on eteenpäin.
3. Irrota heittoputki irrottamalla 3 ruuvia, jotka pitävät putkea ja ruuveja, jotka pitävät putken tiivistettä (kuva 27).

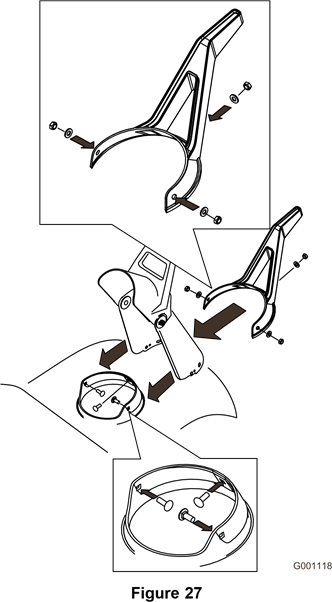

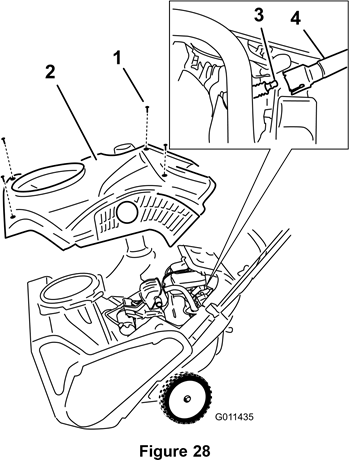

4. Irrota 4 ruuvia, jotka kiinnittävät suojuksen (kuva 28).


   1. Ruuvit (4)
   2. Suojus
   3. Sytytystulppa
   4. Sytytystulpan johto
5. Irrota polttoainesäiliön korkki.
6. Irrota suojus (kuva 28).
7. Asenna polttoainesäiliön korkki.
8. Irrota johto sytytystulpasta.
9. Puhdista sytytystulpan ympäristö.
10. Irrota sytytystulppa sylinterinkannesta.

    Vaihda haljennut, likaantunut tai likainen sytytystulppa. Älä puhdista elektrodeja, koska sylinteriin pääsevä hiekka voi vahingoittaa moottoria.
11. Aseta tulpan kärkiväliksi 0,76 mm kuvan 29 mukaisesti.

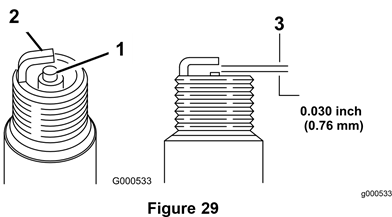

    1. Keskielektrodin eriste
    2. Sivuelektrodi
    3. Ilmaväli (ei mittakaavassa)
12. Asenna sytytystulppa ja kiristä se 27–30 Nm:n momenttiin.
13. Liitä johto sytytystulppaan.

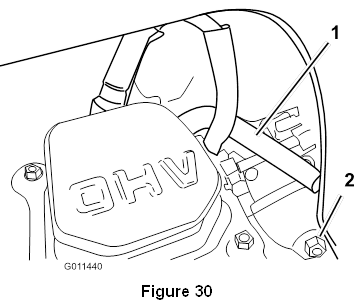

    Huomautus: Varmista, että huohotinletku on reititetty sytytystulpan johdon yläpuolelle kuvan 30 mukaisesti.

    1. Huohotinletku
    2. Kaasuttimen tyhjennyspultti
14. Irrota polttoainesäiliön korkki.
15. Asenna suojus vaiheessa 4 irrottamillasi ruuveilla.
    Huomautus: Varmista, että ylempi ja alempi suojus sopivat yhteen sivuurissa.
16. Asenna polttoainesäiliön korkki.
17. Asenna putken tiiviste, heittoputki ja heittoputken kahva koneeseen käyttämällä vaiheessa 3 irrottamiasi kiinnitystarvikkeita.
    Huomautus: Pieni ruuvi menee heittoputken tiivisteen pienen reiän läpi heittoputken aukon etuosassa.

Käyttöhihnan vaihtaminen
Huoltoväli: 50 tunnin välein
Vuosittain
Jos käyttöhihna on kulunut, öljyn kyllästämä, liiallisesti halkeillut, rispaantunut tai muuten vaurioitunut, vaihda hihna.

1. Irrota käyttöhihnan suojus irrottamalla 3 pulttia kuvan 31 mukaisesti.

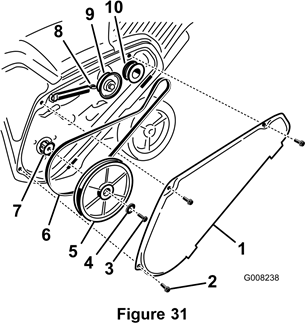

   1. Käyttöhihnan suojus
   2. Pultti (3)
   3. Roottorin hihnapyörän pultti
   4. Kaareva aluslevy
   5. Roottorin hihnapyörä
   6. Käyttöhihna
   7. Roottorin akseli
   8. Jarrunjousi (irrota välihaarasta tässä)
   9. Välihihnapyörä
   10. Moottorin hihnapyörä
2. Irrota jarrunjousi välihaarasta vapauttaaksesi hihnan kireyden (kuva 31).
3. Irrota ruuvi ja kaareva aluslevy, joka pitää roottorin hihnapyörää (kuva 31).
4. Irrota roottorin hihnapyörä ja käyttöhihna (kuva 31).
5. Asenna uusi käyttöhihna kuvan 32 mukaisesti.

   1. Jarrunjousi (asenna välihaaraan tässä)
   2. Välihihnapyörä
   3. Moottorin hihnapyörä
   4. Roottorin hihnapyörä
   Huomautus: Reititä uusi käyttöhihna ensin moottorin hihnapyörän, sitten välihihnapyörän ja lopuksi löysän roottorin hihnapyörän ympäri, joka on sijoitettu juuri roottorin akselin yläpuolelle (kuva 31).
6. Asenna roottorin hihnapyörä roottorin akselille (kuva 31).
7. Asenna kaareva aluslevy ja roottorin hihnapyörän pultti ja kiristä ne kunnolla (kuva 31).
   Huomautus: Kaarevan aluslevyn kovera puoli on hihnapyörän ulkopintaa vasten.
8. Asenna jarrunjousi välihaaraan (kuva 32).
9. Asenna käyttöhihnan suojus vaiheessa 1 irrottamillasi pulteilla.
   Huomautus: Varmista, että käyttöhihna on säädetty oikein ja toimii; katso Ohjauskaapelin tarkistaminen ja Ohjauskaapelin säätäminen.

Varastointi

Koneen valmistelu varastointia varten

Polttoainehöyryt ovat erittäin herkästi syttyviä, räjähtäviä ja vaarallisia hengitettynä. Jos varastoit tuotteen paikassa, jossa on avotuli, polttoainehöyryt voivat syttyä ja aiheuttaa räjähdyksen.

• Älä varastoi konetta talossa (oleskelutilassa), kellarissa tai missään muussa paikassa, jossa voi olla syttymislähteitä, kuten kuumavesivaraajat ja lämmittimet, vaatteiden kuivausrummut, uunit ja muut laitteet.
• Älä kallista konetta eteen- tai taaksepäin, kun polttoainesäiliössä on polttoainetta, sillä polttoainetta voi muuten vuotaa koneesta.
• Älä varastoi konetta siten, että sen kahva on kallistettu maahan päin, sillä öljyä voi muuten vuotaa moottorin sylinteriin ja maahan, eikä moottori käynnisty tai toimi.

1. Lisää polttoaineen stabilointiainetta tuoreeseen polttoaineeseen kauden viimeisen tankkauksen yhteydessä polttoaineen stabilointiaineen valmistajan ohjeiden mukaisesti.

   Älä varastoi polttoainetta pidempään kuin polttoaineen stabilointiaineen valmistaja suosittelee.
2. Käytä moottoria 10 minuuttia, jotta käsitelty polttoaine jakautuu polttoainejärjestelmään.
3. Sammuta moottori, anna sen jäähtyä ja tyhjennä polttoainesäiliö tai käytä moottoria, kunnes se sammuu.
4. Käynnistä moottori ja käytä sitä, kunnes se sammuu.
5. Rikasta tai pohjusta moottori, käynnistä se kolmannen kerran ja käytä moottoria, kunnes se ei käynnisty.
6. Valuta polttoaine kaasuttimesta kaasuttimen tyhjennyspultin kautta hyväksyttyyn bensiinikanisteriin.
7. Hävitä käyttämätön polttoaine asianmukaisesti. Kierrätä se paikallisten määräysten mukaisesti tai käytä sitä autossasi.
8. Vaihda moottoriöljy moottorin ollessa vielä lämmin. Katso Moottoriöljyn vaihtaminen.
9. Irrota sytytystulppa.
10. Ruiskuta 10 ml (2 tl) öljyä sytytystulpan reikään.
11. Asenna sytytystulppa käsin ja kiristä se sitten 27–30 N∙m:n (20–22 ft-lb) momenttiin.
12. Kun virta-avain on OFF (pois) -asennossa, vedä palautusvaijerin kahvasta hitaasti, jotta öljy jakautuu sylinterin sisäpuolelle.
13. Puhdista kone.
14. Paikkaa lohkeilleet pinnat maalilla, jota on saatavana valtuutetulta huoltoliikkeeltä. Hio vaurioituneet alueet ennen maalausta ja käytä ruosteenestoainetta metalliosien ruostumisen estämiseksi.
15. Kiristä kaikki löysät kiinnittimet. Korjaa tai vaihda kaikki vaurioituneet osat.
16. Peitä kone ja varastoi se puhtaassa, kuivassa paikassa lasten ulottumattomissa. Anna moottorin jäähtyä ennen koneen varastointia suljettuun tilaan.

Turvallisuus

Yleiset turvallisuusohjeet
Tämä kone on ANSI B71.3 -määritysten mukainen.

• Lue ja ymmärrä tämän käyttöoppaan sisältö ennen moottorin käynnistämistä. Varmista, että kaikki tätä tuotetta käyttävät henkilöt tietävät, miten tuotetta käytetään, ja ymmärtävät varoitukset.
• Älä vie käsiäsi tai jalkojasi lähelle koneen liikkuvia osia.
• Älä käytä konetta ilman kaikkia suojuksia ja muita turvallisuutta suojaavia laitteita paikallaan ja toiminnassa koneessa.
• Pysy loitolla kaikista purkausaukoista. Pidä sivulliset turvallisen etäisyyden päässä koneesta.
• Pidä lapset loitolla käyttöalueelta. Älä koskaan anna lasten käyttää konetta.
• Sammuta moottori ennen tukosten poistamista, koneen huoltamista tai tankkaamista.
  Lisää turvallisuustietoja on saatavana niiden omissa osioissa tässä käyttöoppaassa. decal94-2577

Turvallisuus- ja ohjetarrat

Turvallisuustarrat ja ohjeet ovat selvästi nähtävissä käyttäjälle, ja ne sijaitsevat lähellä kaikkia mahdollisia vaarakohtia. Vaihda kaikki vaurioituneet tai puuttuvat tarrat.

94-2577

1. Kytke roottorin terät pitämällä ohjaustankoa kahvaa vasten.
2. Kytke roottorin terät irti vapauttamalla ohjaustanko.

115-5660

1. Käden tai jalan leikkaus-/silpomisvaara, juoksupyörä ja ruuvi—älä vie kättäsi syöttökouruun; irrota virta-avain ja lue ohjeet ennen huoltamista tai kunnossapitoa.

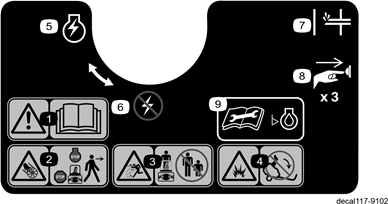

117-9102 (vain malli 38741)
Tilausosanro 117-6036

1. Varoitus—lue käyttöohje.
2. Leikkaus-/silpomisvaara, juoksupyörä—sammuta moottori ja odota, että ruuvi pysähtyy, ennen kuin poistut koneen luota.
3. Lentävien esineiden vaara—pidä sivulliset turvallisen etäisyyden päässä koneesta.
4. Polttoainevuodon vaara—älä kallista konetta taaksepäin.
5. Moottorin kytkin päällä

6. Moottorin kytkin pois päältä
7. Pohjustin
8. Pohjusta moottori painamalla pohjustinta 3 kertaa.
9. Lue käyttöohje ennen moottoriöljyn tason tarkistamista.

Viitteet

• Ruoholeikkurit, golfvarusteet, maisemointivarusteet, kastelulaitteet | Toro

Lataa käyttöohje

Täältä voit ladata täydellisen pdf-version käyttöohjeesta, se voi sisältää lisäturvallisuusohjeita, takuutietoja, FCC-sääntöjä jne.

Lataa Toro Power Clear 721, 38751 -käyttöohje

Saatavilla olevat kielet
