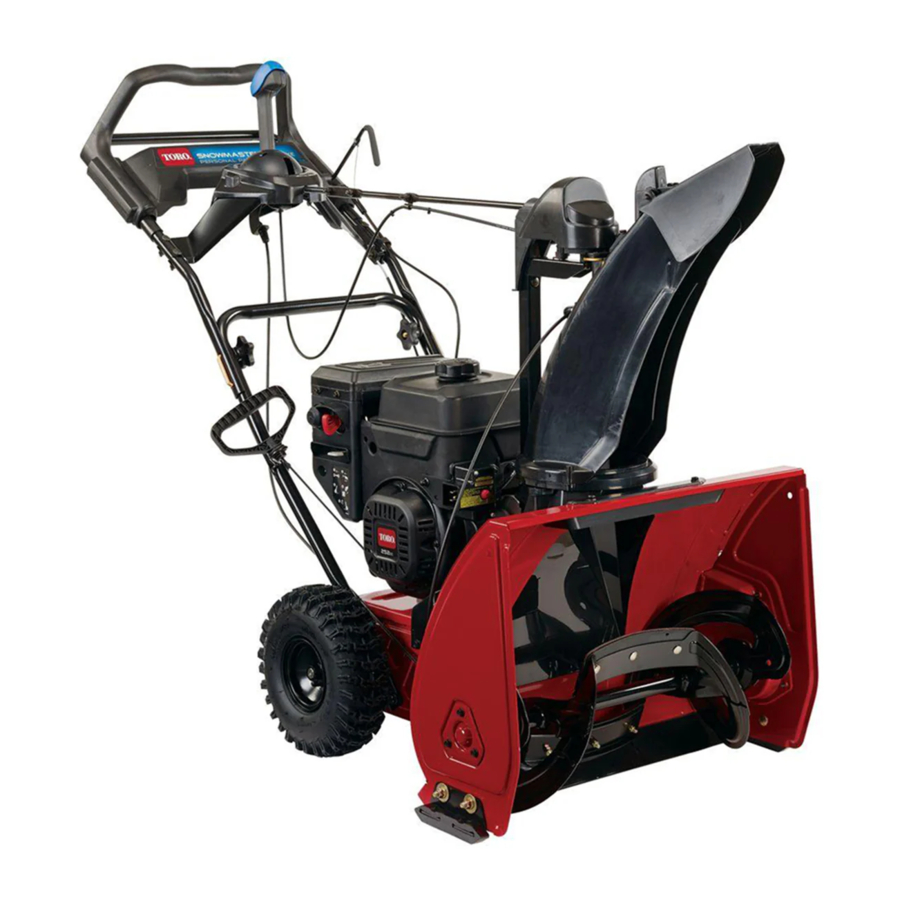

Toro SnowMaster 724 / 824 QXE kézikönyv

Bevezetés

Ez a gépet lakóingatlan-tulajdonosok használhatják. Úgy tervezték, hogy eltávolítsa a havat a burkolt felületekről, például a felhajtókról és a járdákról, valamint más felületekről a lakó- vagy kereskedelmi ingatlanokon való közlekedéshez. Nem tervezték más anyagok eltávolítására, mint a hó, és nem tervezték kavicsos felületek tisztítására sem.

Olvassa el figyelmesen ezt a tájékoztatót, hogy megtanulja a gép helyes üzemeltetését és karbantartását, és elkerülje a sérüléseket és a gép károsodását. Ön felelős a gép megfelelő és biztonságos üzemeltetéséért.

A gépre és a tartozékokra vonatkozó információkért, a kereskedő megtalálásához vagy a gép regisztrálásához forduljon közvetlenül a Toróhoz a www.Toro.com címen.

Ha szervizre, eredeti Toro alkatrészekre vagy további információkra van szüksége, forduljon egy hivatalos szervizhez vagy a Toro ügyfélszolgálatához, és készítse elő a gép modell- és sorozatszámát. A1. ábra mutatja a modell- és sorozatszámok helyét a gépen. Írja be a számokat a rendelkezésre álló helyre.

1. ábra

1. A modell- és sorozatszám helye

Ez a kézikönyv azonosítja a lehetséges veszélyeket, és a biztonsági figyelmeztető jelzéssel ellátott biztonsági üzeneteket tartalmaz
(),
amely olyan veszélyre figyelmeztet, amely súlyos sérülést vagy halált okozhat, ha nem tartja be az ajánlott óvintézkedéseket.

Ez a kézikönyv 2 szót használ az információk kiemelésére.

A Fontos felhívja a figyelmet a speciális mechanikai információkra, és
A Megjegyzés hangsúlyozza az általános információkat, amelyek különös figyelmet érdemelnek.

A megadott teljesítményű modellek esetében a motor nettó teljesítményét a motor gyártója laboratóriumban mérte az SAE J1940 szabványnak megfelelően. A biztonsági, emissziós és üzemeltetési követelményeknek való megfeleléshez beállított tényleges motor lóerő ebben a hómaró osztályban lényegesen alacsonyabb lesz.

KALIFORNIA
65. számú rendelet figyelmeztetés
A termékből származó motor kipufogógáza olyan vegyi anyagokat tartalmaz, amelyekről Kalifornia állam tudomása van, hogy rákot, születési rendellenességeket vagy más reproduktív károsodást okoznak.

Biztonság

• A motor beindítása előtt olvassa el és értse meg a kézikönyv tartalmát. Győződjön meg arról, hogy a terméket használó mindenki tudja, hogyan kell használni a terméket, és érti a figyelmeztetéseket.
• Ne tegye a kezét vagy a lábát a gép mozgó alkatrészei közelébe.
• Ne üzemeltesse a gépet anélkül, hogy az összes védőburkolat és más biztonsági védőeszköz a helyén lenne és működne a gépen.
• Tartson távol minden kidobónyílástól. Tartsa távol a járókelőket biztonságos távolságban a géptől.
• Tartsa távol a gyermekeket a munkaterülettől, és tartsa őket egy felelős felnőtt felügyelete alatt, a kezelőtől eltérően. Soha ne engedje, hogy gyermekek üzemeltessék a gépet.
• Szervizelés, tankolás vagy eltömődés megszüntetése előtt állítsa le a gépet.

Biztonsági és használati matricák

Megjegyzés: A biztonsági és használati matricák a potenciális veszélyek közelében találhatók. Cserélje ki a sérült matricákat.

1. Csiga meghajtás – a bekapcsoláshoz nyomja meg a kart; a kikapcsoláshoz engedje el a kart.
2. Figyelmeztetés – olvassa el a kezelési útmutatót.
3. A kéz vagy a láb vágási/csonkítási veszélye, csiga – tartsa távol magát a mozgó alkatrészektől; tartsa a helyén az összes védőburkolatot és pajzsot; a gép elhagyása előtt állítsa le a motort, és várja meg, amíg a csiga leáll; a karbantartás megkezdése előtt vegye ki a kulcsot, és olvassa el a kezelési útmutatót.
4. Kidobott tárgyak veszélye – tartsa távol a járókelőket.
5. Önjáró meghajtás – az önjáró meghajtás bekapcsolásához nyomja le a fogantyút.

1. A kéz vagy a láb vágási/csonkítási veszélye, csiga – ne tegye a kezét a kidobócsőbe; a szervizelés vagy a karbantartás megkezdése előtt vegye ki a gyújtáskulcsot, és olvassa el az utasításokat.

1. Helyezze be a kulcsot.
2. Nyomja meg a motort háromszor.
3. Kapcsolja be a szivatót.
4. Húzza meg az indítózsinórt.
5. A motor beindítása után kapcsolja ki a szivatót.

Beállítás

Laza alkatrészek
Az alábbi táblázat segítségével ellenőrizze, hogy az összes alkatrészt kiszállították-e.

Eljárás	Leírás	Menny.	Használat
1	Nincs szükség alkatrészekre	–	Hajtsa ki a fogantyút.
2	Csavar (1/4–20 X 1–1/2 hüvelyk) Rögzítőanya (1/4–20 hüvelyk) Kocsi csavar (1/4–20 x 1 hüvelyk) Rögzítőanya (1/4–20 hüvelyk) Csavar (1/4–20 X 5/8 hüvelyk)	1 1 3 3 1	Szerelje fel a kidobócsövet.

A fogantyú kihajtása

Nincs szükség alkatrészekre

Eljárás

Győződjön meg arról, hogy a kábelek nincsenek becsípve a fogantyú kihajtásakor.

3. ábra

A kidobócső felszerelése

Az eljáráshoz szükséges alkatrészek:

1	Csavar (1/4–20 X 1–1/2 hüvelyk)
1	Rögzítőanya (1/4–20 hüvelyk)
3	Kocsi csavar (1/4–20 x 1 hüvelyk)
3	Rögzítőanya (1/4–20 hüvelyk)
1	Csavar (1/4–20 X 5/8 hüvelyk)

Eljárás

1. Helyezze be a kidobócső oszlopát a konzolon keresztül a gép aljába, és rögzítse egy csavarral és egy rögzítőanyával (4. ábra)

   4. ábra
   1. Kidobócső oszlopa
   2. Csavar (1/4–20 X 1–1/2 hüvelyk)
   3. Rögzítőanya (1/4–20 hüvelyk)
   4. Konzol
2. Szerelje össze a kidobócső rudat, és rögzítse a kábeleket (5. ábra).

   5. ábra
   1. Kidobócső rúd
   2. Kocsi csavar (1/4–20 x 1 hüvelyk)
   3. Rögzítőanya (1/4–20 hüvelyk)
   4. Kábelfogó
   5. Csavar (1/4–20 X 5/8 hüvelyk)

A motor feltöltése olajjal

Nincs szükség alkatrészekre

Eljárás

A gép motorjában van olaj.

Modell	Maximális feltöltés
36002	0,54 l (18 fl oz)
36003	0,7 l (24 fl oz)

Olajtípus: API SJ, SL vagy magasabb szervizbesorolású, autóipari mosószeres olaj.

A várható kültéri hőmérsékleti tartományhoz a legjobb olajviszkozitás kiválasztásához használja az alábbi 6. ábrát:

6. ábra

1. Vigye a gépet vízszintes felületre.
2. Tisztítsa meg az olajbetöltő sapka környékét.
3. Ellenőrizze az olajszintet, és szükség esetén töltsön utána olajat.

Megjegyzés: Az olajszint ellenőrzésekor ne húzza meg a mérőpálcát.

7. ábra

1. Alacsony olajszint – töltsön utána olajat
2. Helyes olajszint

Termékáttekintés

8. ábra

1. Csigakar
2. Üzemanyagtartály sapka
3. Mérőpálca
4. Csúszótalp
5. Csiga
6. Kaparó
7. Kidobócső
8. Kidobócső-terelő
9. Quick Stick® kidobócső-szabályozó
10. Felső fogantyú

9. ábra

1. Üzemanyagtartály sapka
2. Alapozó
3. Gyújtáskulcs
4. Szivató
5. Berántó
6. Elektromos indító csatlakozó
7. Elektromos indító gomb

Üzemeltetés

Üzemeltetés előtti biztonsági intézkedések

• Használjon hosszabbítókat és aljzatokat a gyártó által meghatározott módon minden elektromos indítómotorral rendelkező géphez.
• Ne működtesse a gépet megfelelő téli ruházat nélkül. Kerülje a bő szabású ruházatot, amely beakadhat a mozgó alkatrészekbe. Viseljen csúszásmentes lábbelit, amely javítja a tapadást a csúszós felületeken.
• Mindig viseljen szemvédőt a gép működtetése közben, vagy amikor beállítást vagy javítást végez, hogy megvédje a szemét a gép által kidobott idegen tárgyaktól.
• Alaposan vizsgálja meg azt a területet, ahol a gépet használni fogja, és távolítson el minden lábtörlőt, szánkót, deszkát, vezetéket és egyéb idegen tárgyat.
• Ha egy védőburkolat, biztonsági eszköz vagy matrica sérült, olvashatatlan vagy elveszett, javítsa meg vagy cserélje ki az üzemeltetés megkezdése előtt. Ezenkívül húzza meg a meglazult rögzítőelemeket.

A üzemanyagtartály feltöltése

10. ábra

1. Ne töltse a üzemanyagtartály nyakának alja fölé.

• A legjobb eredmény érdekében csak tiszta, friss (30 napnál nem régebbi), ólommentes benzint használjon, amelynek oktánszáma 87 vagy magasabb ((R+M)/2 minősítési módszer).
• Etanol: Az akár 10% etanolt (gasohol) vagy 15% MTBE-t (metil-tercier-butil-éter) tartalmazó benzin térfogatra nézve elfogadható. Az etanol és az MTBE nem ugyanaz. A 15% etanolt (E15) tartalmazó benzin térfogatra nézve nem engedélyezett a használatra. Soha ne használjon olyan benzint, amely 10%-nál több etanolt tartalmaz térfogatra nézve, mint például az E15 (15% etanolt tartalmaz), az E20 (20% etanolt tartalmaz) vagy az E85 (85% etanolt tartalmaz). A nem engedélyezett benzin használata teljesítményproblémákat és/vagy motor károsodását okozhatja, amelyre a garancia nem terjed ki.
• Ne használjon metanolt tartalmazó benzint.
• Ne tároljon üzemanyagot a üzemanyagtartályban vagy üzemanyag-tartályokban télen, hacsak nem használ üzemanyag-stabilizátort.
• Ne adjon olajat a benzinhez.

A beindítási problémák csökkentése érdekében adjon üzemanyag-stabilizátort az üzemanyaghoz egész szezonban, és keverje össze a 30 napnál nem régebbi benzinnel.

A motorolajszint ellenőrzése

Lásd: A motor feltöltése olajjal.

Üzemeltetés közben

Biztonság

• A forgó csiga pengék megsérthetik az ujjakat vagy a kezeket. Maradjon a fogantyúk mögött és távol a kidobónyílástól, miközben a gépet működteti. Tartsa távol az arcát, a kezét, a lábát és a testének vagy ruházatának bármely más részét a mozgó vagy forgó alkatrészektől.
• Soha ne irányítsa a kidobást emberek vagy olyan területek felé, ahol anyagi kár keletkezhet.
• Legyen óvatos, hogy elkerülje a megcsúszást vagy az elesést. Mindig ügyeljen a lábára, és tartsa szilárdan a fogantyúkat. Sétáljon; soha ne fusson.
• Legyen rendkívül óvatos, ha lejtőkön üzemelteti.
• Soha ne működtesse a gépet jó látási viszonyok vagy fény nélkül.
• Nézzen hátra, és legyen óvatos, amikor a géppel hátrafelé halad.
• Amikor nem aktívan takarítja a havat, kapcsolja ki a rotorlapátok áramellátását.
• Használjon hosszabbítókat és aljzatokat a gyártó által meghatározott módon minden elektromos indítómotorral rendelkező géphez.
• Ne próbálja meg a havat kavicsos vagy zúzott kő felületről eltávolítani. Ezt a terméket csak burkolt felületeken való használatra tervezték.
• Ne használja a gépet tetőn.
• Soha ne kíséreljen meg beállításokat végezni, miközben a motor jár (kivéve, ha a gyártó kifejezetten ajánlja).
• Legyen éber a rejtett veszélyekre vagy a forgalomra.
• Miután idegen tárgynak ütközött, állítsa le a motort, vegye ki a gyújtáskulcsot, alaposan vizsgálja meg a gépet, hogy nincs-e rajta sérülés, és javítsa ki a sérülést, mielőtt elindítaná és működtetné a gépet.
• Ha a gép rendellenesen kezd vibrálni, állítsa le a motort, és azonnal ellenőrizze az okát.
• Ne járassa a motort beltérben, kivéve, ha a motort indítja, és a gépet be- vagy kiszállítja az épületbe. Nyissa ki a külső ajtókat; a kipufogógázok veszélyesek.
• Ne terhelje túl a gép kapacitását azzal, hogy túl gyorsan próbálja meg eltakarítani a havat.
• Soha ne érintsen meg forró motort vagy kipufogódobot.
• Alaposan vizsgálja meg az elektromos vezetéket, mielőtt csatlakoztatná egy áramforráshoz. Ha a vezeték sérült, ne használja a gép beindításához. Azonnal cserélje ki a sérült vezetéket. Húzza ki a tápkábelt, amikor nem indítja a gépet.

A motor beindítása

Megjegyzés: A motor beindításához teljesen helyezze be a kulcsot. A középső helyzetben nem indul be a motor.

A kézi indító használata

11. ábra

Az elektromos indító használata

12. ábra

A csiga bekapcsolása

13. ábra

A csiga kikapcsolása

A csiga kikapcsolásához engedje el a csiga kart.

A gép önjáróvá tétele

Az önjáró meghajtás működtetéséhez egyszerűen sétáljon a felső fogantyún tartva a kezét, könyökével az oldalánál, és a gép automatikusan tartja a lépést Önnel (14. ábra).

14. ábra

Megjegyzés: A gépet önjáróvá teheti a csiga bekapcsolásával vagy kikapcsolásával.

A motor leállítása

A motor leállításához vegye ki a kulcsot a gyújtásból, vagy helyezze a kulcsot a középső helyzetbe.

A Quick Stick® működtetése

Megjegyzés: A retesz kioldásához és a Quick Stick® működtetéséhez a kék gombot teljesen le kell nyomni.

15. ábra

A kidobócsatorna eltömődésének megszüntetése

Ha a csiga/járókerék forog, de nem jön ki hó a kidobócsatornából, a kidobócsatorna eltömődhetett.
Soha ne használja a kezét az eltömődött kidobócsatorna tisztításához. Ez személyi sérülést okozhat.

1. Miközben az üzemeltetési pozícióban marad, engedje el az önjáró fogantyút.
2. Kapcsolja be a csigát.
3. Nyomja le a fogantyút, hogy a gép elejét néhány centiméterrel (hüvelykkel) felemelje a burkolatról, majd gyorsan emelje fel a fogantyúkat, hogy a gép elejét a burkolatra ütköztesse.
4. Kapcsolja ki a csigát.
5. Szükség esetén ismételje meg az 1–4. lépéseket, amíg egy hófolyam ki nem jön a kidobócsatornából.

Megjegyzés: Ha nem tudja megszüntetni a kidobócsatorna eltömődését a gép elejének ütögetésével, állítsa le a motort, várja meg, amíg minden mozgó alkatrész leáll, és használjon hóeltakarító szerszámot (nem tartozék); soha ne használja a kezét.

A kidobócsatorna eltömődésének megszüntetése a gép elejének a burkolatra ütögetésével a csúszósaruk elmozdulását okozhatja. Állítsa be a csúszósarukat, és húzza meg biztonságosan a csúszósaru csavarokat; lásd: A csúszósaruk ellenőrzése és beállítása.

Üzemeltetési tippek

A csiga köveket, játékokat és más idegen tárgyakat dobhat ki, és súlyos személyi sérülést okozhat a kezelőnek vagy a járókelőknek.

• Tartsa a tisztítandó területet mentesen minden olyan tárgytól, amelyet a rotorlapátok felvehetnek és kidobhatnak.
• Tartsa távol az összes gyermeket és háziállatot az üzemeltetési területtől.
• A lehető leghamarabb távolítsa el a havat, miután leesett.
• Ha a gép nem halad előre csúszós felületeken vagy nehéz hóban, nyomja előre a fogantyút, de hagyja, hogy a gép a saját tempójában dolgozzon.
• Fedje át az egyes munkaszélességeket, hogy biztosítsa a teljes hóeltakarítást.
• Ha lehetséges, a havat a szél irányába dobja ki.

Üzemeltetés után

Biztonság

• Soha ne tárolja a gépet üzemanyaggal a üzemanyagtartályban olyan épületben, ahol gyújtóforrások vannak jelen, például melegvíz-melegítők, fűtőtestek vagy ruhaszárítók. Tárolás előtt hagyja a motort lehűlni.
• Ha a gépet 30 napnál hosszabb ideig tárolja, olvassa el a Tárolás részt a fontos részletekért.

A befagyás megelőzése használat után

• Hagyja a motort néhány percig járni, hogy megakadályozza a mozgó alkatrészek befagyását. Állítsa le a motort, várja meg, amíg minden mozgó alkatrész leáll, és távolítsa el a jeget és a havat a gépről.
• Tisztítsa meg a havat és a jeget a csatorna aljáról.
• Forgassa el a kidobócsatornát balra és jobbra, hogy megtisztítsa a jégtől.
• A gyújtáskulccsal OFF állásban húzza meg néhányszor a kézi indító fogantyúját, vagy csatlakoztassa az elektromos vezetéket egy áramforráshoz és a géphez, és nyomja meg egyszer az elektromos indító gombot, hogy megakadályozza a kézi indító és/vagy az elektromos indító befagyását.
• Havas és hideg körülmények között egyes vezérlők és mozgó alkatrészek befagyhatnak. Ne használjon túlzott erőt, amikor megpróbálja működtetni a befagyott vezérlőket. Ha nehézségei vannak bármely vezérlő vagy alkatrész működtetésével, indítsa be a motort, és hagyja néhány percig járni.
• Ne használja a csatornavezérlőt a befagyott kidobócsatorna mozgatására. Tartsa lenyomva a kék gombot, és a kezével forgassa el a csatornát.
• A gép nyitott utánfutóban vagy járműben történő szállítása a vezérlők vagy a kidobócsatorna befagyását okozhatja.

Karbantartás

Megjegyzés: Határozza meg a gép bal és jobb oldalát a normál üzemeltetési pozícióból.

Ajánlott karbantartási ütemterv(ek)

Karbantartási szervizintervallum	Karbantartási eljárás
Az első óra után	Ellenőrizze a laza rögzítőelemeket, és szükség esetén húzza meg őket.
Az első 2 óra után	Cserélje ki a motorolajat. Ellenőrizze a csigakábelt, és szükség esetén állítsa be. Ellenőrizze a sebességváltó kábelt, és szükség esetén állítsa be.
Minden használat előtt vagy naponta	Ellenőrizze a motorolajszintet, és szükség esetén töltsön utána olajat.
Minden 100 órában	Cserélje ki a gyújtógyertyát.
Évente	Ellenőrizze a csúszótalpakat, és szükség esetén állítsa be őket. Ellenőrizze a dobóéleket, és a dobóélek és a kaparó cseréjét végeztesse el egy hivatalos szervizkereskedővel, ha szükséges. Cserélje ki a motorolajat. Ellenőrizze a csigakábelt, és szükség esetén állítsa be. Ellenőrizze a sebességváltó kábelt, és szükség esetén állítsa be. Ellenőrizze a gumiabroncsnyomást. Ellenőrizze a laza rögzítőelemeket, és szükség esetén húzza meg őket. A meghajtószíj ellenőrzését és szükség esetén a cseréjét végeztesse el egy hivatalos szervizkereskedővel.
Évente vagy tárolás előtt	Készítse elő a gépet a tárolásra.

Karbantartási biztonság

A gép bármilyen karbantartása előtt olvassa el az alábbi biztonsági óvintézkedéseket:

• Bármilyen karbantartás, szervizelés vagy beállítás előtt állítsa le a motort, és vegye ki a kulcsot. Ha valaha komolyabb javításokra van szükség, lépjen kapcsolatba egy hivatalos szervizkereskedővel.
• Gyakori időközönként ellenőrizze az összes rögzítőelem megfelelő szorosságát, hogy a gép biztonságos üzemi állapotban legyen.
• Szükség szerint tartsa karban vagy cserélje ki a biztonsági és használati címkéket.
• Ne változtassa meg a motor szabályozó beállításait.
• Csak eredeti Toro alkatrészeket és tartozékokat vásároljon.

A motorolajszint ellenőrzése

Szervizintervallum: Minden használat előtt vagy naponta

1. Vegye ki a mérőpálcát, törölje tisztára, majd teljesen helyezze be a mérőpálcát anélkül, hogy becsavarná.
2. Vegye ki a mérőpálcát, és ellenőrizze az olajszintet.
   • Ha az olajszint a mérőpálcán lévő Add jelzés alatt van (16. ábra), töltsön utána olajat. Lásd A motor feltöltése olajjal.
   • Ha az olajszint a Full jelzés felett van (16. ábra), engedje le a felesleges olajat, amíg az olajszint a mérőpálcán lévő Full jelzésnél nem lesz; lásd A motor feltöltése olajjal.

     16. ábra
   1. Alacsony olajszint – töltsön utána olajat
   2. Helyes olajszint

A csúszótalpak ellenőrzése és beállítása

Szervizintervallum: Évente

Ellenőrizze a csúszótalpakat, hogy a csiga ne érintkezzen a burkolt felülettel. Szükség szerint állítsa be a csúszótalpakat a kopás kompenzálása érdekében (17. ábra).

17. ábra

1. 5 mm-es (3/16 hüvelyk) deszka
2. Föld

1. Lazítsa meg a csúszótalp csavarjait.
2. Csúsztasson egy 5 mm-es (3/16 hüvelyk) deszkát a kaparó alá.
   Megjegyzés: Egy vékonyabb deszka használata agresszívabb kaparót eredményez. Egy vastagabb deszka használata kevésbé agresszív kaparót eredményez.
3. Engedje le a csúszótalpakat a földre.
   Megjegyzés: Győződjön meg arról, hogy a csúszótalpak laposan fekszenek a földön.
4. Húzza meg a csúszótalp csavarjait.

A dobóélek ellenőrzése

Szervizintervallum: Évente – Ellenőrizze a dobóéleket, és a dobóélek és a kaparó cseréjét végeztesse el egy hivatalos szervizkereskedővel, ha szükséges.

Minden alkalommal ellenőrizze a dobóéleket, hogy nem kopottak-e. Ha egy dobóél a kopásjelző furatig kopott, a dobóélek cseréjét végeztesse el egy hivatalos szervizkereskedővel (18. ábra).

18. ábra

1. A kopásjelző furat ép; nem kell kicserélnie a dobóéleket.
2. A kopásjelző furat látható; cserélje ki mindkét dobóélet.

A motorolaj cseréje

Szervizintervallum: Az első 2 óra után
Évente

A motorolaj cseréje előtt járassa a motort néhány percig, hogy felmelegedjen. A meleg olaj jobban folyik, és több szennyeződést szállít.

1. Mozgassa a gépet vízszintes felületre.
2. Helyezzen egy olajleeresztő edényt az olajleeresztő dugó alá, távolítsa el az olajleeresztő dugót, döntse hátra a gépet, és engedje le a használt olajat az olajleeresztő edénybe (19. ábra).

   19. ábra
   1. Olajleeresztő dugó
3. A használt olaj leengedése után állítsa vissza a gépet az üzemi helyzetbe.
4. Szerelje be az olajleeresztő dugót, és húzza meg biztonságosan.
5. Tisztítsa meg az olajbetöltő sapka környékét.
6. Az alábbi 20. ábra segítségével válassza ki a legjobb olajviszkozitást a várható kültéri hőmérsékleti tartományhoz:

   20. ábra

Modell	Max. feltöltés
36002	0,54 l (18 fl oz)
36003	0,7 l (24 fl oz)

Olaj típusa: API SJ, SL vagy magasabb szervizelési besorolású autóipari mosóolaj.

21. ábra

1. Alacsony olajszint – töltsön utána olajat
2. Helyes olajszint

A gyújtógyertya cseréje

Szervizintervallum: Minden 100 órában – Cserélje ki a gyújtógyertyát.

A gyújtógyertya cseréje a motor forró állapotában égési sérüléseket okozhat.

Várjon, amíg a motor lehűl, mielőtt kicseréli a gyújtógyertyát.

Használjon Toro gyújtógyertyát vagy azzal egyenértékűt (Champion® RN9YC vagy NGK BPR6ES).

1. Távolítsa el a csatlakozót (22. ábra).

   22. ábra
2. Tisztítsa meg a gyújtógyertya töve környékét.
3. Távolítsa el és dobja ki a régi gyújtógyertyát.
   Megjegyzés: A gyújtógyertya eltávolításához racsnis hosszabbítóra lesz szüksége.
4. Állítsa be az új gyújtógyertya elektródái közötti hézagot 0,76 mm-re (0,030 hüvelyk) (23. ábra).

   23. ábra
   1. 0,76 mm (0,030 hüvelyk)

A csigakábel beállítása

Szervizintervallum: Az első 2 óra után
Évente

Ha a meghajtószíj nagy terhelés alatt csúszik vagy visít, állítsa be a csigakábelt.

1. Lazítsa meg az alsó kábelbilincs anyáját, de ne távolítsa el (24. ábra).

   24. ábra
   1. Anya
   2. Kábel
   3. Csatlakozó
   4. Rugó

2. Húzza fel a kábelt, hogy megszüntesse a lazaságot 24).

   Ne távolítsa el az összes lazaságot a kábelből. Az összes lazaság eltávolítása a kábelből megakadályozza a csiga megfelelő leállítását.
3. Tartsa a kábelt a helyén, és húzza meg az anyát (24. ábra).

A sebességváltó kábel beállítása

Szervizintervallum: Az első 2 óra után
Évente

Ha a kerekek könnyen leállnak, vagy ha a kerekek a saját meghajtású fogantyú bekapcsolása nélkül hajtanak, állítsa be a sebességváltó kábelt.

1. Lazítsa meg a felső kábelbilincs anyáját, de ne távolítsa el (25. ábra).

   2 5. ábra
   1. Anya
   2. Kábel
2. Húzza lefelé a kábelt, hogy eltávolítsa a legtöbb lazaságot a kábelben (25. ábra).

   Ne távolítsa el az összes lazaságot a kábelből. Az összes lazaság eltávolítása a kábelből azt okozhatja, hogy a kerekek a saját meghajtású fogantyú bekapcsolása nélkül kapcsolódnak be.
3. Húzza meg az anyát (25. ábra).

A gumiabroncsnyomás ellenőrzése

Szervizintervallum: Évente

Állítsa be a gumiabroncsnyomást egyenlően mindkét gumiabroncsban 103 és 137 kPa (15 és 20 psi) közé.

Tárolás

A hómaró tárolása

• A benzingőzök rendkívül gyúlékonyak, robbanásveszélyesek és belélegezve veszélyesek. Ha a gépet nyílt lánggal rendelkező helyen tárolja, a benzingőzök meggyulladhatnak és robbanást okozhatnak.
• Ne tárolja a gépet házban (lakótérben), pincében vagy más olyan helyen, ahol gyújtóforrások lehetnek jelen, például forró víz és hősugárzók, ruhaszárítók, kemencék és más hasonló készülékek.
• Ne döntse hátra a gépet, ha üzemanyag van az üzemanyagtartályban, különben üzemanyag szivároghat ki a gépből.

1. A szezon utolsó tankolásakor adjon üzemanyag-stabilizátort a friss üzemanyaghoz a motor gyártójának utasításai szerint.
2. Járassa a motort 10 percig, hogy a kondicionált üzemanyag eloszoljon az üzemanyagrendszerben.
3. Állítsa le a motort, hagyja lehűlni, és szívja le az üzemanyagtartályt, vagy járassa a motort, amíg le nem áll.
4. Indítsa be a motort, és járassa addig, amíg le nem áll.
5. Fojtsa le vagy alapozza a motort, indítsa be harmadszor, és járassa a motort addig, amíg el nem indul.
6. Engedje le az üzemanyagot a karburátorból a karburátor leeresztő csavarján keresztül egy jóváhagyott benzintartályba.
7. A fel nem használt üzemanyagot megfelelően ártalmatlanítsa. Hasznosítsa újra a helyi szabályok szerint, vagy használja fel autójában.
8. Amíg a motor még meleg, cserélje ki a motorolajat. Lásd A motorolaj cseréje.
9. Távolítsa el a gyújtógyertyát.
10. Fecskendezzen 2 teáskanálnyi olajat a gyújtógyertya furatába.
11. Szerelje be a gyújtógyertyát kézzel, majd húzza meg 27–30 N-m (20–22 ft-lb) nyomatékkal.
12. Ha a gyújtáskulcs Off állásban van, lassan húzza meg a berántózsinórt, hogy eloszlassa az olajat a henger belsejében.
13. Tisztítsa meg a gépet.
14. Javítsa ki a lepattogzott felületeket egy hivatalos szervizkereskedőtől beszerezhető festékkel. Festés előtt csiszolja meg az érintett területeket, és használjon rozsdagátlót, hogy megakadályozza a fém alkatrészek rozsdásodását.
15. Húzza meg a laza rögzítőelemeket. Javítsa meg vagy cserélje ki a sérült alkatrészeket.
16. Fedje le a gépet, és tárolja tiszta, száraz helyen, gyermekektől elzárva. Tárolás előtt hagyja a motort lehűlni.

Regisztráljon a www.Toro.com oldalon.

Hivatkozások

• Fűnyírók, golfberendezések, tájépítési berendezések, öntözés | Toro

Kézikönyv letöltése

Itt letöltheti a kézikönyv teljes pdf verzióját, amely további biztonsági utasításokat, garanciális információkat, FCC szabályokat stb. tartalmazhat.

Toro SnowMaster 724 / 824 QXE kézikönyv letöltése

Elérhető nyelvek
