Smartwares SH5-RBU-A, 10.037.29 Ръководство

СПЕЦИФИКАЦИИ

МОТОР ЗА ЩОРИ/ЕКРАН

Моторът за щори/екран е приемник, който принадлежи към HE-серията и е проектиран специално за използване със серия от самообучаващи се приемници за включване/изключване. Устройството има два режима на работа; ръчен и автоматичен. В ръчен режим можете да управлявате мотора за щори/екран, като го контролирате с дистанционното управление или бутоните на самото устройство. В автоматичен режим включеният светлинен сензор се поставя на прозореца и моторът ще реагира на предварително зададени стойности на светлина и тъмнина.

СЪДЪРЖАНИЕ НА ОПАКОВКАТА

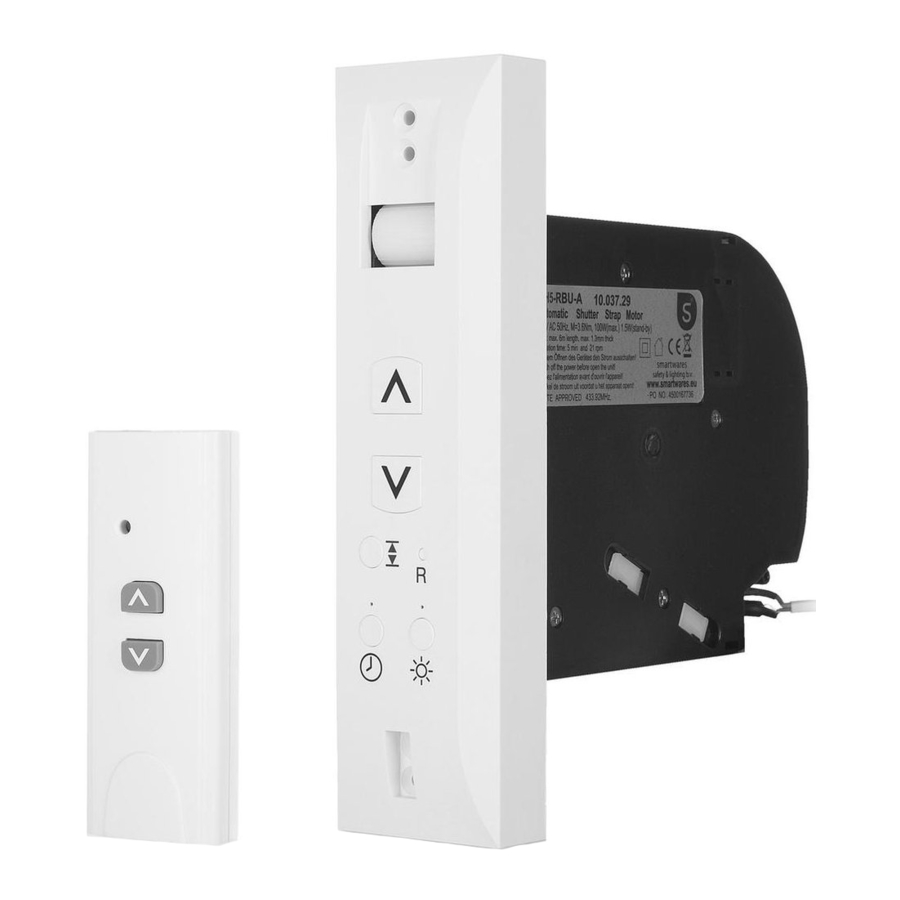

ПРЕГЛЕД НА ПРОДУКТА

ИНСТАЛАЦИЯ

• Уверете се, че щората/екранът е спуснат. След това отстранете текущата навивачка на лентата и развийте лентата. На нейно място направете отвор 4cm x 14cm в стената и 17cm дълбок. Уверете се, че отворът ще бъде във вертикална линия към входа на лентата отвън, за да избегнете неправилно навиване на лентата върху макарата (3)


• Подгответе окабеляването и издърпайте края на захранващия кабел от отвора в стената. Отстранете държача на кабела от задната страна на мотора. Свържете захранването и монтирайте държача на кабела обратно (4)


• Поставете лентата в мотора от предната страна, в процепа между предния валяк (2b) и долния ръб на отвора (5). Поставете лентата, докато се появи от задната страна на мотора.


• Поставете отвора от края на лентата върху щифта на основната макара (6) и чрез натискане на ▲ "Up" (нагоре) бутон (2c) навийте лентата.


• Монтирайте мотора вътре в отвора, направен в стената. Фиксирайте го към стената с помощта на два или четири фиксиращи винта.
• Поставете батерията на дистанционното управление и обърнете внимание на поляритета (+ и -) (7).


НАСТРОЙКИ И ИЗПОЛЗВАНЕ

Научаване на ID код

• Натиснете бутоните "Timer" (таймер) (2h) и "Light" (светлина) (2j) едновременно, докато видите 2 червени светодиода (2g & 2i)
• Натиснете ▲ "Up" (нагоре) или ▼ "Down" (надолу) бутон на вашето дистанционно управление (1c), ако обучението е правилно, 2-та светодиода ще се изключат. Ако не натиснете никакви бутони, преди светодиодите да се изключат, устройството ще излезе от режим на обучение. Максимум 5 дистанционни управления могат да бъдат научени на мотора за щори/екран



• За да нулирате всички предварително научени дистанционни управления, натиснете R "Reset" (нулиране) клавиш (2f).

Задаване на най-висока и най-ниска точка
Задайте най-високата и най-ниската точка, както следва:

• За да зададете най-високата точка:
  Натиснете и задръжте бутона SET (настройка) (2e), натиснете бутона UP (нагоре) (2c) и освободете веднага щом люкът се вдигне (червените светодиоди мигат).
  След като се достигне желаната най-висока точка, освободете бутона SET (настройка).
• Сега задайте най-ниската точка:
  Натиснете и задръжте бутона SET (настройка) (2e), натиснете бутона DOWN (надолу) (2d) и освободете веднага щом люкът се спусне (червените светодиоди мигат).
  След като се достигне желаната най-ниска точка, освободете бутона SET (настройка).
• За да промените настройките, изпълнете отново горната процедура. След като това е програмирано успешно, можете да зададете функцията на таймера.

Задаване на функцията на таймера

• Натиснете бутона "Timer" (таймер) (2h) веднъж, за да превключвате между таймера включен и таймера изключен. Когато индикаторният светодиод "Timer" (таймер) (2g) свети, устройството ще работи с таймера, когато светодиодът е изключен, устройството няма да използва таймера
• Таймерът работи само ако сте задали автоматична най-висока и най-ниска точка. В момента, в който искате завесата да се отвори, напр. вечер, натиснете бутона "Timer" (таймер) (2h) и ▲ "Up" (нагоре) бутон (2c) едновременно. В момента, в който искате завесата да се затвори, напр. сутрин, натиснете бутона "Timer" (таймер) (2h) и ▼ "Down" (надолу) бутон (2d) едновременно.

Функция за контрол на слънчевата светлина

• За да използвате функцията за контрол на слънчевата светлина, първо свържете кабела на светлинния сензор (1b) към устройството (2k). Поставете вакуумната чашка на прозорец на мястото, където може да получи най-добрата слънчева светлина
• Контролът на слънчевата светлина работи само когато са зададени най-високата и най-ниската точка. Когато индикаторният светодиод "Light" (светлина) (2i) е включен, моторът ще използва настройките за слънчева светлина, когато светодиодът е изключен, моторът няма да реагира на слънчева светлина
• За да зададете нивото на слънчевата светлина, натиснете бутона "Set" (настройка) (2e) и бутона "Light" (светлина) (2j) едновременно. Индикаторният светодиод "Light" (светлина) (2i) ще мига в продължение на десет секунди, усещайки текущия интензитет на слънчевата светлина
• Ако интензитетът на светлината е над зададената стойност в продължение на 10 минути, завесата ще падне до най-ниската зададена точка. След 20 минути завесата ще се вдигне, за да получи светлина за втори път. Ако интензитетът на светлината все още е над зададената стойност, завесата ще спре, докато не усети, че светлината е под зададената стойност, след което сензорът ще се издигне до най-високата точка.

Изтриване на настройки

• За да изтриете всички дистанционни управления от устройството, натиснете R "Reset" (нулиране) клавиш (2f) и всички ID-та на дистанционните управления ще бъдат премахнати от паметта. Можете да започнете отново с научаването на дистанционни управления
• За да изтриете всички зададени данни, напр. настройки за слънчева светлина и таймер, натиснете R "Reset" (нулиране) клавиш (2f) и всички данни ще бъдат изтрити.

СЪВЕТИ

• Обхватът на предаване се скъсява, когато сигналът трябва да премине през етажи и стени
• Когато устройството се използва с максималния си капацитет за 3 минути, ще са му необходими 30 минути, за да се охлади.
