Smartwares SH5-RBU-A, 10.037.29 Manual

ESPECIFICACIONES

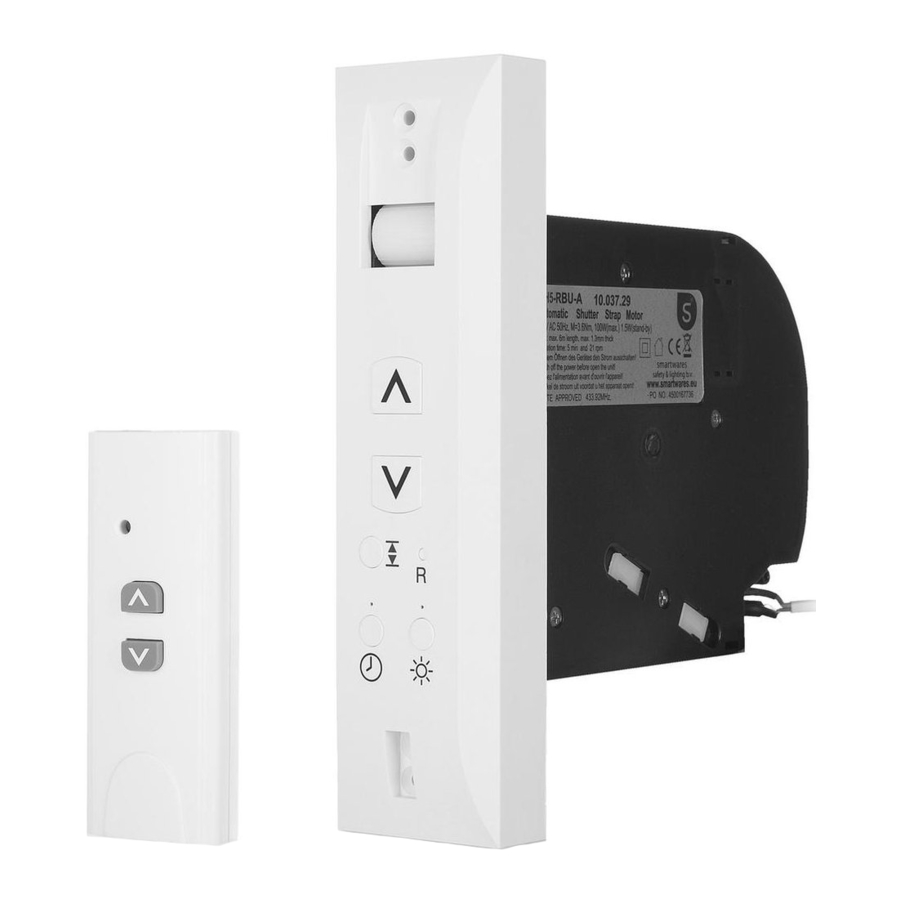

MOTOR DE PERSIANA/PANTALLA

El motor de persiana/pantalla es un receptor que pertenece a la serie HE y está diseñado especialmente para su uso con una serie de receptores de autoaprendizaje On/Off. La unidad tiene dos modos de funcionamiento: manual y automático. En el modo manual, puede controlar el motor de persiana/pantalla controlándolo con el control remoto o los botones de la propia unidad. En el modo automático, el sensor de luz incluido se coloca en la ventana y el motor responderá a los valores preestablecidos de luz y oscuridad.

CONTENIDO DEL PAQUETE

DESCRIPCIÓN GENERAL DEL PRODUCTO

INSTALACIÓN

• Asegúrese de que la persiana/pantalla esté bajada. Luego retire el enrollador de cinta actual y desenrolle la cinta. En su lugar, haga un agujero de 4cm x 14cm en la pared y 17cm de profundidad. Asegúrese de que el agujero esté en la línea vertical a la entrada de una cinta desde el exterior para evitar que la cinta se enrolle incorrectamente en el carrete (3)


• Prepare el cableado y tire del extremo del cable de alimentación desde el agujero en la pared. Retire el soporte del cable de la parte posterior del motor. Conecte la fuente de alimentación y vuelva a montar el soporte del cable (4)


• Inserte la cinta en el motor desde la parte frontal, en el espacio entre el rollo frontal (2b) y el borde inferior del agujero (5). Inserte la cinta hasta que aparezca en la parte posterior del motor.


• Coloque el agujero del extremo de la cinta en el pasador del carrete principal (6) y presionando el botón ▲ "Up" (Arriba) (2c) enrolle la cinta.


• Monte el motor dentro del agujero hecho en la pared. Fíjelo a la pared usando dos o cuatro tornillos de fijación.
• Coloque la batería del control remoto y preste atención a la polaridad (+ y -) (7).


AJUSTES Y USO

Aprendizaje del código ID

• Presione los botones "Timer" (Temporizador) (2h) y "Light" (Luz) (2j) simultáneamente hasta que vea 2 LED rojos (2g & 2i)
• Presione el botón ▲ "Up" (Arriba) o ▼ "Down" (Abajo) en su control remoto (1c), si el aprendizaje es correcto, los 2 LED se apagarán. Si no presiona ningún botón antes de que los LED se apaguen, el dispositivo saldrá del modo de aprendizaje. Se puede aprender un máximo de 5 controles remotos al motor de persiana/pantalla



• Para restablecer todos los controles remotos aprendidos anteriormente, presione la tecla R "Reset" (Restablecer) (2f).

Ajuste del punto más alto y más bajo
Ajuste el punto más alto y más bajo de la siguiente manera:

• Para ajustar el punto más alto:
  Mantenga presionado el botón SET (Ajustar) (2e), presione el botón UP (Arriba) (2c) y suelte tan pronto como la escotilla suba (los LED rojos parpadean).
  Una vez que se alcanza el punto más alto deseado, suelte el botón SET (Ajustar).
• Ahora ajuste el punto más bajo:
  Mantenga presionado el botón SET (Ajustar) (2e), presione el botón DOWN (Abajo) (2d) y suelte tan pronto como la escotilla baje (los LED rojos parpadean).
  Una vez que se alcanza el punto más bajo deseado, suelte el botón SET (Ajustar).
• Para cambiar la configuración, realice el procedimiento anterior nuevamente. Una vez que esto se programa con éxito, puede configurar la función de temporizador.

Ajuste de la función de temporizador

• Presione el botón "Timer" (Temporizador) (2h) una vez para alternar entre el temporizador encendido y el temporizador apagado. Cuando el LED indicador de "Timer" (Temporizador) (2g) está encendido, la unidad funcionará con el temporizador, cuando el LED está apagado, la unidad no usará el temporizador
• El temporizador solo funciona si ha configurado el punto más alto y más bajo automático. A la hora en que desea que se abra la cortina, por ejemplo, por la noche, presione el botón "Timer" (Temporizador) (2h) y el botón ▲ "Up" (Arriba) (2c) al mismo tiempo. A la hora en que desea que se cierre la cortina, por ejemplo, por la mañana, presione el botón "Timer" (Temporizador) (2h) y el botón ▼ "Down" (Abajo) (2d) al mismo tiempo.

Función de control de la luz solar

• Para usar la función de control de la luz solar, primero conecte el cable del sensor de luz (1b) a la unidad (2k). Coloque la ventosa en una ventana en el lugar donde pueda recibir la mejor luz solar
• El control de la luz solar solo funciona cuando se establecen los puntos más alto y más bajo. Cuando el LED indicador de "Light" (Luz) (2i) está encendido, el motor usará la configuración de luz solar, cuando el LED está apagado, el motor no responderá a la luz solar
• Para configurar el nivel de luz solar, presione el botón "Set" (Ajustar) (2e) y el botón "Light" (Luz) (2j) al mismo tiempo. El LED indicador de "Light" (Luz) (2i) parpadeará durante diez segundos, detectando la intensidad de la luz solar actual
• Si la intensidad de la luz está por encima del valor establecido durante 10 minutos, la cortina caerá al punto más bajo establecido. Después de 20 minutos, la cortina subirá para recibir luz por segunda vez. Si la intensidad de la luz aún está por encima del valor establecido, la cortina se detendrá hasta que detecte que la luz está por debajo del valor establecido, luego el sensor se elevará hasta el punto más alto.

Eliminación de la configuración

• Para eliminar todos los controles remotos de la unidad, presione la tecla R "Reset" (Restablecer) (2f) y todos los ID de los controles remotos se eliminarán de la memoria. Puede comenzar de nuevo con el aprendizaje de los controles remotos
• Para eliminar todos los datos establecidos, por ejemplo, la configuración de la luz solar y el temporizador, presione la tecla R "Reset" (Restablecer) (2f) y todos los datos se eliminarán.

CONSEJOS

• El rango de transmisión se acorta cuando la señal debe pasar a través de pisos y paredes
• Cuando la unidad se utiliza con su capacidad máxima durante 3 minutos, necesitará 30 minutos para enfriarse.
