Smartwares SH5-RBU-A, 10.037.29 Manuál

SPECIFIKACE

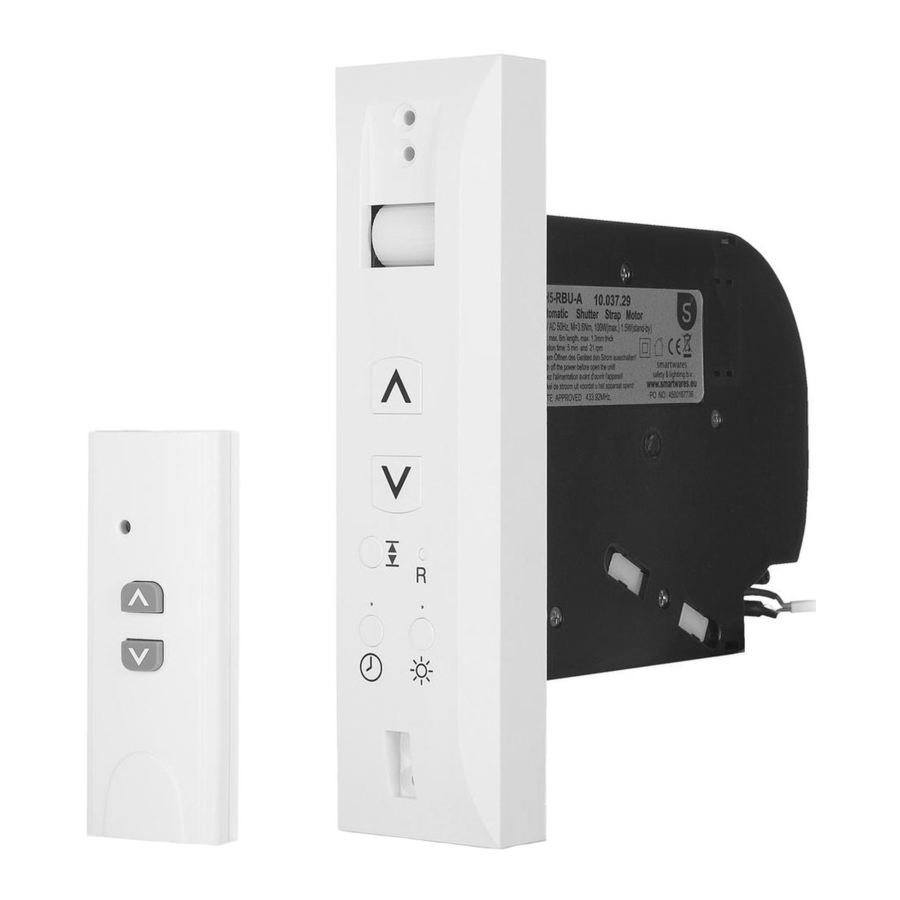

MOTOR ROLETY/PLÁTNA

Motor rolety/plátna je přijímač, který patří do řady HE a je navržen speciálně pro použití se sérií samoučících se přijímačů On/Off. Jednotka má dva režimy provozu; manuální a automatický. V manuálním režimu můžete ovládat motor rolety/plátna pomocí dálkového ovládání nebo tlačítek na samotné jednotce. V automatickém režimu je přiložený světelný senzor umístěn na okně a motor bude reagovat na přednastavené hodnoty světla a tmy.

OBSAH BALENÍ

PŘEHLED PRODUKTU

INSTALACE

• Ujistěte se, že roleta/plátno je spuštěno. Poté odstraňte stávající navíječ pásky a odviňte pásku. Na jeho místo vyvrtejte do zdi otvor 4 cm x 14 cm a hloubku 17 cm. Ujistěte se, že otvor bude ve svislé linii ke vstupu pásky z vnějšku, aby nedošlo ke špatnému navinutí pásky na cívku (3)


• Připravte kabeláž a vytáhněte konec napájecího kabelu z otvoru ve zdi. Odstraňte držák kabelu ze zadní strany motoru. Připojte napájecí zdroj a namontujte držák kabelu zpět (4)


• Vložte pásku do motoru z přední strany, do mezery mezi předním válcem (2b) a spodním okrajem otvoru (5). Vkládejte pásku, dokud se neobjeví na zadní straně motoru.


• Umístěte otvor z konce pásky na kolík hlavní cívky (6) a stisknutím tlačítka ▲ "Up" ("Nahoru") (2c) naviňte pásku.


• Namontujte motor do otvoru ve zdi. Upevněte jej ke zdi pomocí dvou nebo čtyř upevňovacích šroubů.
• Vložte baterii do dálkového ovládání a věnujte pozornost polaritě (+ a -) (7).


NASTAVENÍ A POUŽITÍ

Naučení ID kódu

• Stiskněte současně tlačítka "Timer" ("Časovač") (2h) a "Light" ("Světlo") (2j), dokud neuvidíte 2 červené LED diody (2g & 2i)
• Stiskněte tlačítko ▲ "Up" ("Nahoru") nebo ▼ "Down" ("Dolů") na dálkovém ovladači (1c), pokud je učení správné, 2 LED diody zhasnou. Pokud nestisknete žádné tlačítko před zhasnutím LED diod, zařízení ukončí režim učení. K motoru rolety/plátna lze naučit maximálně 5 dálkových ovladačů



• Chcete-li resetovat všechny dříve naučené dálkové ovladače, stiskněte klávesu R "Reset" ("Reset") (2f).

Nastavení nejvyššího a nejnižšího bodu
Nastavte nejvyšší a nejnižší bod následujícím způsobem:

• Chcete-li nastavit nejvyšší bod:
  Stiskněte a podržte tlačítko SET (2e), stiskněte tlačítko UP (2c) a uvolněte jej, jakmile se poklop zvedne (červené LED diody blikají).
  Jakmile je dosaženo požadovaného nejvyššího bodu, uvolněte tlačítko SET.
• Nyní nastavte nejnižší bod:
  Stiskněte a podržte tlačítko SET (2e), stiskněte tlačítko DOWN (2d) a uvolněte jej, jakmile se poklop spustí (červené LED diody blikají).
  Jakmile je dosaženo požadovaného nejnižšího bodu, uvolněte tlačítko SET.
• Chcete-li změnit nastavení, proveďte výše uvedený postup znovu. Jakmile je to úspěšně naprogramováno, můžete nastavit funkci časovače.

Nastavení funkce časovače

• Jedním stisknutím tlačítka "Timer" ("Časovač") (2h) přepínáte mezi zapnutím a vypnutím časovače. Když svítí LED indikátor "Timer" ("Časovač") (2g), jednotka bude pracovat s časovačem, když LED nesvítí, jednotka nebude časovač používat
• Časovač funguje pouze v případě, že jste nastavili automatický nejvyšší a nejnižší bod. V době, kdy chcete, aby se závěs otevřel, např. večer, stiskněte současně tlačítko "Timer" ("Časovač") (2h) a tlačítko ▲ "Up" ("Nahoru") (2c). V době, kdy chcete, aby se závěs zavřel, např. ráno, stiskněte současně tlačítko "Timer" ("Časovač") (2h) a tlačítko ▼ "Down" ("Dolů") (2d).

Funkce ovládání slunečního světla

• Chcete-li používat funkci ovládání slunečního světla, nejprve připojte kabel světelného senzoru (1b) k jednotce (2k). Umístěte přísavku na okno na místo, kde může přijímat nejlepší sluneční světlo
• Ovládání slunečního světla funguje pouze tehdy, když jsou nastaveny nejvyšší a nejnižší body. Když svítí LED indikátor "Light" ("Světlo") (2i), motor bude používat nastavení slunečního světla, když LED nesvítí, motor nebude na sluneční světlo reagovat
• Chcete-li nastavit úroveň slunečního světla, stiskněte současně tlačítko "Set" ("Nastavit") (2e) a tlačítko "Light" ("Světlo") (2j). LED indikátor "Light" ("Světlo") (2i) bude deset sekund blikat a snímat aktuální intenzitu slunečního světla
• Pokud je intenzita světla vyšší než nastavená hodnota po dobu 10 minut, závěs spadne do nejnižšího nastaveného bodu. Po 20 minutách se závěs zvedne, aby podruhé přijal světlo. Pokud je intenzita světla stále vyšší než nastavená hodnota, závěs se zastaví, dokud nezaznamená, že je světlo pod nastavenou hodnotou, poté se senzor zvedne do nejvyššího bodu.

Mazání nastavení

• Chcete-li odstranit všechny dálkové ovladače z jednotky, stiskněte klávesu R "Reset" ("Reset") (2f) a všechna ID dálkových ovladačů budou odstraněna z paměti. Můžete začít znovu s učením dálkových ovladačů
• Chcete-li odstranit všechna nastavená data, např. nastavení slunečního světla a časovače, stiskněte klávesu R "Reset" ("Reset") (2f) a všechna data budou odstraněna.

TIPY

• Dosah vysílání se zkracuje, když signál musí procházet podlahami a stěnami
• Pokud je jednotka používána s maximální kapacitou po dobu 3 minut, bude potřebovat 30 minut na vychladnutí.
