SILNIK ROLETY/EKRANU

Silnik rolety/ekranu jest odbiornikiem należącym do serii HE i jest przeznaczony specjalnie do użytku z serią odbiorników On/Off samouczących się. Urządzenie posiada dwa tryby pracy: ręczny i automatyczny. W trybie ręcznym można sterować silnikiem rolety/ekranu za pomocą pilota lub przycisków na samym urządzeniu. W trybie automatycznym dołączony czujnik światła umieszcza się na oknie, a silnik reaguje na zaprogramowane wartości światła i ciemności.

ZAWARTOŚĆ OPAKOWANIA

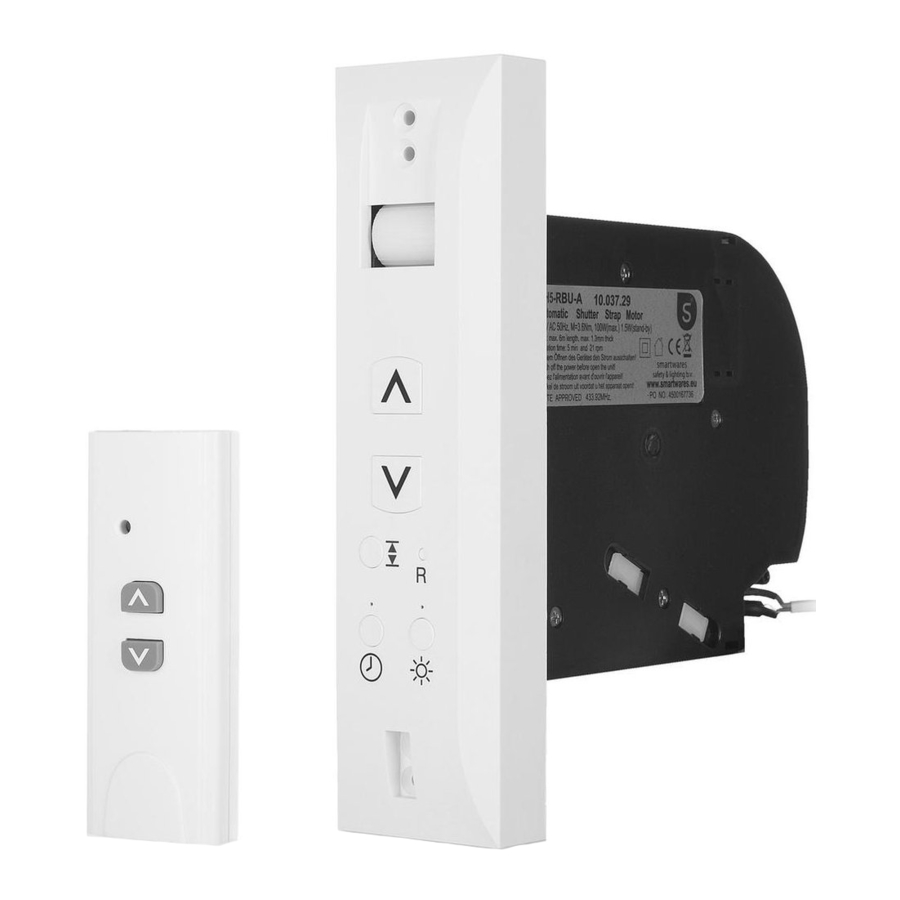

PRZEGLĄD PRODUKTU

INSTALACJA

• Upewnij się, że roleta/ekran jest opuszczona. Następnie zdemontuj obecną zwijarkę taśmy i rozwiń taśmę. W jej miejsce wykonaj otwór w ścianie o wymiarach 4cm x 14cm i głębokości 17cm. Upewnij się, że otwór będzie w pionowej linii do wejścia taśmy z zewnątrz, aby uniknąć nieprawidłowego nawijania taśmy na szpulę (3)


• Przygotuj okablowanie i wyciągnij koniec przewodu zasilającego z otworu w ścianie. Zdejmij uchwyt kabla z tyłu silnika. Podłącz zasilanie i zamontuj uchwyt kabla z powrotem (4)


• Włóż taśmę do silnika od strony przedniej, w szczelinę między przednim wałkiem (2b) a dolną krawędzią otworu (5). Wsuwaj taśmę, aż pojawi się z tyłu silnika.


• Umieść otwór z końca taśmy na kołku głównej szpuli (6) i naciskając przycisk ▲ "Up" (góra) (2c) nawijaj taśmę.


• Zamontuj silnik w otworze wykonanym w ścianie. Przymocuj go do ściany za pomocą dwóch lub czterech śrub mocujących.
• Włóż baterię do pilota, zwracając uwagę na biegunowość (+ i -) (7).


USTAWIENIA I UŻYTKOWANIE

Uczenie kodu ID

• Naciśnij jednocześnie przyciski "Timer" (timer) (2h) i "Light" (światło) (2j), aż zobaczysz 2 czerwone diody LED (2g & 2i)
• Naciśnij przycisk ▲ "Up" (góra) lub ▼ "Down" (dół) na pilocie (1c), jeśli uczenie przebiegnie prawidłowo, 2 diody LED zgasną. Jeśli nie naciśniesz żadnego przycisku, zanim diody LED zgasną, urządzenie wyjdzie z trybu uczenia. Do silnika rolety/ekranu można nauczyć maksymalnie 5 pilotów



• Aby zresetować wszystkie wcześniej nauczone piloty, naciśnij klawisz R "Reset" (reset) (2f).

Ustawianie najwyższego i najniższego punktu
Ustaw najwyższy i najniższy punkt w następujący sposób:

• Aby ustawić najwyższy punkt:
  Naciśnij i przytrzymaj przycisk SET (ustaw) (2e), naciśnij przycisk UP (góra) (2c) i zwolnij, gdy tylko klapa zacznie się podnosić (czerwone diody LED migają).
  Po osiągnięciu żądanego najwyższego punktu zwolnij przycisk SET (ustaw).
• Teraz ustaw najniższy punkt:
  Naciśnij i przytrzymaj przycisk SET (ustaw) (2e), naciśnij przycisk DOWN (dół) (2d) i zwolnij, gdy tylko klapa zacznie opadać (czerwone diody LED migają).
  Po osiągnięciu żądanego najniższego punktu zwolnij przycisk SET (ustaw).
• Aby zmienić ustawienia, wykonaj powyższą procedurę ponownie. Po pomyślnym zaprogramowaniu możesz ustawić funkcję timera.

Ustawianie funkcji timera

• Naciśnij raz przycisk "Timer" (timer) (2h), aby przełączać się między włączonym a wyłączonym timerem. Gdy wskaźnik LED "Timer" (timer) (2g) świeci, urządzenie będzie działać z timerem, gdy dioda LED jest wyłączona, urządzenie nie będzie korzystać z timera
• Timer działa tylko wtedy, gdy ustawiono automatyczny najwyższy i najniższy punkt. O godzinie, o której chcesz, aby zasłona się otworzyła, np. wieczorem, naciśnij jednocześnie przycisk "Timer" (timer) (2h) i przycisk ▲ "Up" (góra) (2c). O godzinie, o której chcesz, aby zasłona się zamknęła, np. rano, naciśnij jednocześnie przycisk "Timer" (timer) (2h) i przycisk ▼ "Down" (dół) (2d).

Funkcja sterowania światłem słonecznym

• Aby korzystać z funkcji sterowania światłem słonecznym, najpierw podłącz kabel czujnika światła (1b) do urządzenia (2k). Umieść przyssawkę na oknie w miejscu, w którym może otrzymywać najlepsze światło słoneczne
• Sterowanie światłem słonecznym działa tylko wtedy, gdy ustawione są najwyższy i najniższy punkt. Gdy wskaźnik LED "Light" (światło) (2i) jest włączony, silnik będzie korzystał z ustawień światła słonecznego, gdy dioda LED jest wyłączona, silnik nie będzie reagował na światło słoneczne
• Aby ustawić poziom światła słonecznego, naciśnij jednocześnie przycisk "Set" (ustaw) (2e) i przycisk "Light" (światło) (2j). Wskaźnik LED "Light" (światło) (2i) będzie migać przez dziesięć sekund, wykrywając aktualne natężenie światła słonecznego
• Jeśli natężenie światła przekracza ustawioną wartość przez 10 minut, zasłona opadnie do najniższego ustawionego punktu. Po 20 minutach zasłona podniesie się, aby ponownie otrzymać światło. Jeśli natężenie światła nadal przekracza ustawioną wartość, zasłona zatrzyma się, aż wykryje, że światło jest poniżej ustawionej wartości, wtedy czujnik podniesie się do najwyższego punktu.

Usuwanie ustawień

• Aby usunąć wszystkie piloty z urządzenia, naciśnij klawisz R "Reset" (reset) (2f), a wszystkie identyfikatory pilotów zostaną usunięte z pamięci. Możesz zacząć od nowa z uczeniem pilotów
• Aby usunąć wszystkie ustawione dane, np. ustawienia światła słonecznego i timera, naciśnij klawisz R "Reset" (reset) (2f), a wszystkie dane zostaną usunięte.

WSKAZÓWKI

• Zasięg transmisji skraca się, gdy sygnał musi przechodzić przez podłogi i ściany
• Gdy urządzenie jest używane z maksymalną wydajnością przez 3 minuty, będzie potrzebowało 30 minut na ostygnięcie.
