Smartwares SH5-RBU-A, 10.037.29 Kasutusjuhend

TEHNILISED ANDMED

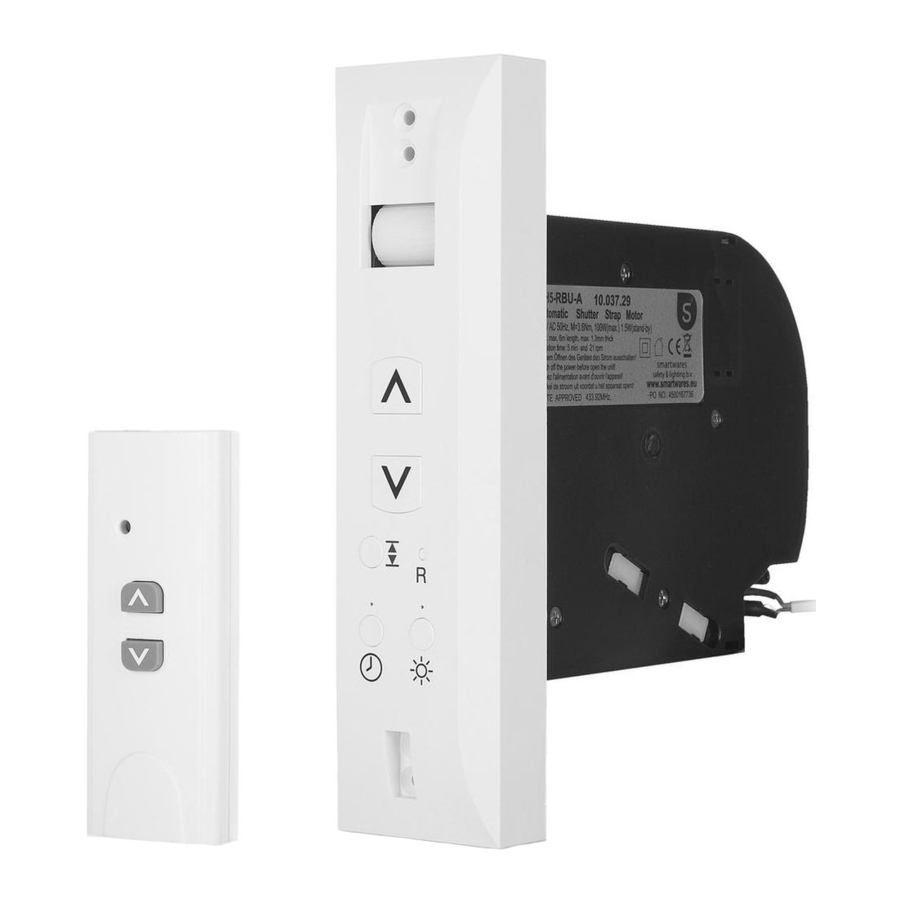

LUUGI/EKRAANI MOOTOR

Luugi/ekraani mootor on vastuvõtja, mis kuulub HE-sarja ja on mõeldud kasutamiseks koos On/Off iseõppivate vastuvõtjatega. Seadmel on kaks töörežiimi: manuaalne ja automaatne. Manuaalses režiimis saate luugi/ekraani mootorit juhtida kas puldiga või seadme enda nuppudega. Automaatses režiimis asetatakse aknale kaasasolev valgusandur ja mootor reageerib eelmääratud valguse ja pimeduse väärtustele.

PAKENDI SISU

TOOTE ÜLEVAADE

PAIGALDAMINE

• Veenduge, et luuk/ekraan on all. Seejärel eemaldage praegune lindikerija ja kerige lint lahti. Selle asemel tehke seina auk mõõtmetega 4cm x 14cm ja 17cm sügav. Veenduge, et auk on vertikaalselt joondatud lindi sisenemisega väljastpoolt, et vältida lindi vale kerimist poolile (3)


• Valmistage juhtmestik ette ja tõmmake toitejuhtme ots seinas olevast august välja. Eemaldage mootori tagant kaablihoidik. Ühendage toiteallikas ja paigaldage kaablihoidik tagasi (4)


• Sisestage lint mootorisse eestpoolt, esirulli (2b) ja augu alumise serva vahelisest pilust (5). Sisestage lint, kuni see ilmub mootori tagaküljel.


• Asetage lindi otsas olev auk põhipooli tihvtile (6) ja vajutades ▲ "Up" (üles) nuppu (2c), kerige lint peale.


• Paigaldage mootor seina tehtud auku. Kinnitage see seina külge kahe või nelja kinnituskruviga.
• Asetage puldi patarei ja pöörake tähelepanu polaarsusele (+ ja -) (7).


SEADED JA KASUTAMINE

ID-koodi õppimine

• Vajutage samaaegselt nuppe "Timer" (taimer) (2h) ja "Light" (valgus) (2j), kuni näete 2 punast LED-i (2g & 2i)
• Vajutage puldil (1c) ▲ "Up" (üles) või ▼ "Down" (alla) nuppu, kui õppimine on õige, siis 2 LED-i kustuvad. Kui te ei vajuta ühtegi nuppu enne LED-ide kustumist, väljub seade õppimisrežiimist. Luugi/ekraani mootoriga saab õppida maksimaalselt 5 pulti.



• Kõigi varem õpitud pultide lähtestamiseks vajutage R "Reset" (lähtesta) nuppu (2f).

Kõrgeima ja madalaima punkti seadmine
Seadke kõrgeim ja madalaim punkt järgmiselt:

• Kõrgeima punkti seadmiseks:
  Vajutage ja hoidke all nuppu SET (seadista) (2e), vajutage nuppu UP (üles) (2c) ja vabastage kohe, kui luuk üles läheb (punased LED-id vilguvad).
  Kui soovitud kõrgeim punkt on saavutatud, vabastage nupp SET (seadista).
• Nüüd seadke madalaim punkt:
  Vajutage ja hoidke all nuppu SET (seadista) (2e), vajutage nuppu DOWN (alla) (2d) ja vabastage kohe, kui luuk alla läheb (punased LED-id vilguvad).
  Kui soovitud madalaim punkt on saavutatud, vabastage nupp SET (seadista).
• Seadete muutmiseks korrake ülaltoodud protseduuri. Kui see on edukalt programmeeritud, saate seadistada taimeri funktsiooni.

Taimeri funktsiooni seadmine

• Taimeri sisse- ja väljalülitamiseks vajutage üks kord nuppu "Timer" (taimer) (2h). Kui "Timer" (taimer) indikaator LED (2g) põleb, töötab seade taimeriga, kui LED on väljas, ei kasuta seade taimerit.
• Taimer töötab ainult siis, kui olete seadnud automaatse kõrgeima ja madalaima punkti. Sel ajal, kui soovite, et kardin avaneks, nt õhtul, vajutage samaaegselt nuppu "Timer" (taimer) (2h) ja ▲ "Up" (üles) nuppu (2c). Sel ajal, kui soovite, et kardin sulguks, nt hommikul, vajutage samaaegselt nuppu "Timer" (taimer) (2h) ja ▼ "Down" (alla) nuppu (2d).

Päikesevalguse juhtimise funktsioon

• Päikesevalguse juhtimise funktsiooni kasutamiseks ühendage esmalt valgusanduri (1b) kaabel seadmega (2k). Asetage iminapp aknale kohta, kus see saab kõige paremini päikesevalgust.
• Päikesevalguse juhtimine töötab ainult siis, kui kõrgeim ja madalaim punkt on seatud. Kui "Light" (valgus) indikaator LED (2i) põleb, kasutab mootor päikesevalguse seadeid, kui LED on väljas, ei reageeri mootor päikesevalgusele.
• Päikesevalguse taseme seadmiseks vajutage samaaegselt nuppu "Set" (seadista) (2e) ja nuppu "Light" (valgus) (2j). "Light" (valgus) indikaator LED (2i) vilgub kümme sekundit, tajudes praegust päikesevalguse intensiivsust.
• Kui valguse intensiivsus on 10 minuti jooksul üle seatud väärtuse, langeb kardin madalaima seatud punktini. 20 minuti pärast tõuseb kardin uuesti valguse saamiseks. Kui valguse intensiivsus on endiselt üle seatud väärtuse, peatub kardin, kuni tajub, et valgus on alla seatud väärtuse, siis tõuseb andur kõrgeimasse punkti.

Seadete kustutamine

• Kõigi pultide seadmest kustutamiseks vajutage R "Reset" (lähtesta) nuppu (2f) ja kõik puldi ID-d eemaldatakse mälust. Saate uuesti alustada pultide õppimist.
• Kõigi seatud andmete, nt päikesevalguse ja taimeri seadete kustutamiseks vajutage R "Reset" (lähtesta) nuppu (2f) ja kõik andmed kustutatakse.

NÕUANDED

• Edastusulatus lüheneb, kui signaal peab läbima põrandaid ja seinu.
• Kui seadet kasutatakse maksimaalse võimsusega 3 minutit, vajab see jahtumiseks 30 minutit.
