ŠPECIFIKÁCIE

MOTOR ROLETY/PLÁTNA

Motor rolety/plátna je prijímač, ktorý patrí do série HE a je navrhnutý špeciálne pre použitie so sériou samoučiacich sa prijímačov On/Off. Jednotka má dva režimy prevádzky; manuálny a automatický. V manuálnom režime môžete ovládať motor rolety/plátna pomocou diaľkového ovládania alebo tlačidiel na samotnej jednotke. V automatickom režime je priložený svetelný senzor umiestnený na okne a motor bude reagovať na prednastavené hodnoty svetla a tmy.

OBSAH BALENIA

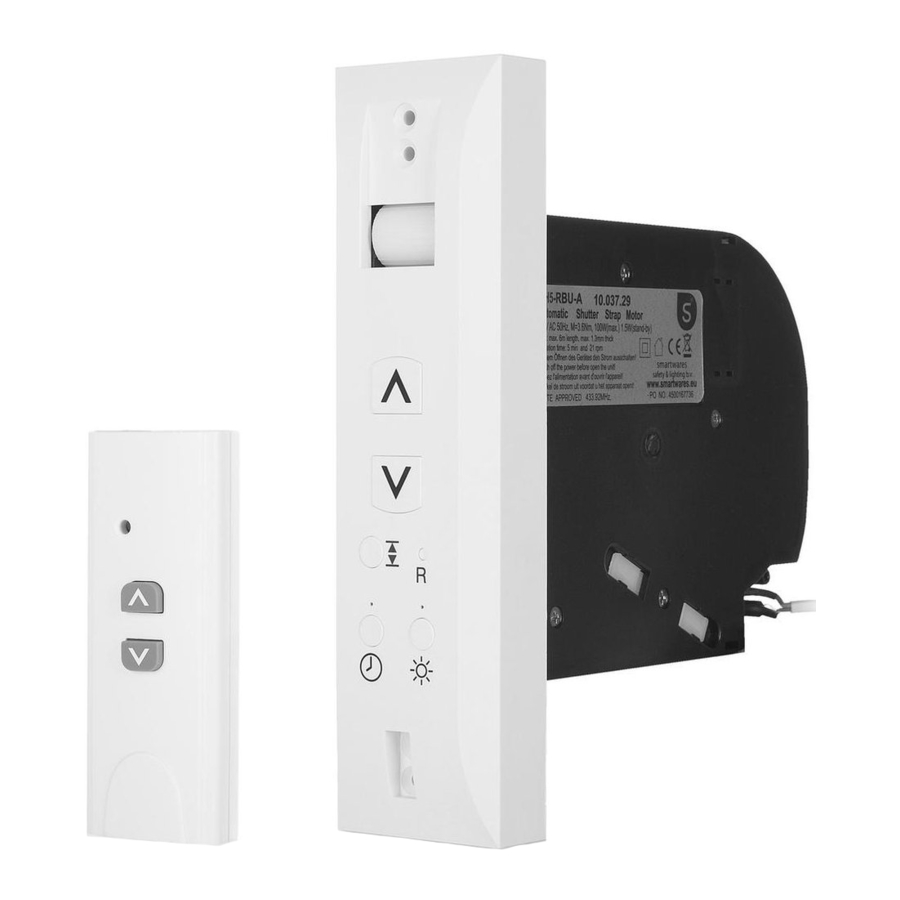

PREHĽAD PRODUKTU

INŠTALÁCIA

• Uistite sa, že roleta/plátno je dole. Potom odstráňte aktuálny navíjač pásky a odviňte pásku. Namiesto neho urobte v stene otvor 4cm x 14cm a hlboký 17cm. Uistite sa, že otvor bude vo vertikálnej línii so vstupom pásky zvonku, aby ste predišli nesprávnemu navíjaniu pásky na cievku (3)


• Pripravte kabeláž a vytiahnite koniec napájacieho kábla z otvoru v stene. Odstráňte držiak kábla zo zadnej strany motora. Pripojte napájací zdroj a namontujte držiak kábla späť (4)


• Vložte pásku do motora z prednej strany, do medzery medzi predným valcom (2b) a spodným okrajom otvoru (5). Vložte pásku, kým sa neobjaví na zadnej strane motora.


• Umiestnite otvor z konca pásky na kolík hlavnej cievky (6) a stlačením tlačidla ▲ "Up" (hore) (2c) naviňte pásku.


• Namontujte motor do otvoru v stene. Upevnite ho na stenu pomocou dvoch alebo štyroch upevňovacích skrutiek.
• Vložte batériu do diaľkového ovládania a dávajte pozor na polaritu (+ a -) (7).


NASTAVENIA A POUŽITIE

Učenie ID kódu

• Stlačte súčasne tlačidlá "Timer" (časovač) (2h) a "Light" (svetlo) (2j), kým neuvidíte 2 červené LED diódy (2g & 2i)
• Stlačte tlačidlo ▲ "Up" (hore) alebo ▼ "Down" (dole) na diaľkovom ovládači (1c), ak je učenie správne, 2 LED diódy zhasnú. Ak nestlačíte žiadne tlačidlo pred zhasnutím LED diód, zariadenie ukončí režim učenia. K motoru rolety/plátna je možné naučiť maximálne 5 diaľkových ovládačov



• Ak chcete resetovať všetky predtým naučené diaľkové ovládače, stlačte kláves R "Reset" (2f).

Nastavenie najvyššieho a najnižšieho bodu
Nastavte najvyšší a najnižší bod nasledovne:

• Ak chcete nastaviť najvyšší bod:
  Stlačte a podržte tlačidlo SET (nastaviť) (2e), stlačte tlačidlo UP (hore) (2c) a uvoľnite ho hneď, ako sa poklop zdvihne (červené LED diódy blikajú).
  Keď dosiahnete požadovaný najvyšší bod, uvoľnite tlačidlo SET (nastaviť).
• Teraz nastavte najnižší bod:
  Stlačte a podržte tlačidlo SET (nastaviť) (2e), stlačte tlačidlo DOWN (dole) (2d) a uvoľnite ho hneď, ako sa poklop spustí (červené LED diódy blikajú).
  Keď dosiahnete požadovaný najnižší bod, uvoľnite tlačidlo SET (nastaviť).
• Ak chcete zmeniť nastavenia, zopakujte vyššie uvedený postup. Po úspešnom naprogramovaní môžete nastaviť funkciu časovača.

Nastavenie funkcie časovača

• Stlačením tlačidla "Timer" (časovač) (2h) raz prepínate medzi zapnutím a vypnutím časovača. Keď svieti indikačná LED "Timer" (časovač) (2g), jednotka bude pracovať s časovačom, keď LED nesvieti, jednotka nebude používať časovač
• Časovač funguje iba vtedy, ak ste nastavili automatický najvyšší a najnižší bod. V čase, keď chcete, aby sa záves otvoril, napr. večer, stlačte súčasne tlačidlo "Timer" (časovač) (2h) a ▲ "Up" (hore) (2c). V čase, keď chcete, aby sa záves zatvoril, napr. ráno, stlačte súčasne tlačidlo "Timer" (časovač) (2h) a ▼ "Down" (dole) (2d).

Funkcia ovládania slnečného svetla

• Ak chcete použiť funkciu ovládania slnečného svetla, najprv pripojte kábel svetelného senzora (1b) k jednotke (2k). Umiestnite prísavku na okno na miesto, kde môže prijímať najlepšie slnečné svetlo
• Ovládanie slnečného svetla funguje iba vtedy, keď sú nastavené najvyššie a najnižšie body. Keď svieti indikačná LED "Light" (svetlo) (2i), motor bude používať nastavenia slnečného svetla, keď LED nesvieti, motor nebude reagovať na slnečné svetlo
• Ak chcete nastaviť úroveň slnečného svetla, stlačte súčasne tlačidlo "Set" (nastaviť) (2e) a tlačidlo "Light" (svetlo) (2j). Indikačná LED "Light" (svetlo) (2i) bude desať sekúnd blikať a snímať aktuálnu intenzitu slnečného svetla
• Ak je intenzita svetla vyššia ako nastavená hodnota po dobu 10 minút, záves spadne do najnižšieho nastaveného bodu. Po 20 minútach sa záves zdvihne, aby druhýkrát prijal svetlo. Ak je intenzita svetla stále vyššia ako nastavená hodnota, záves sa zastaví, kým nezaznamená, že svetlo je pod nastavenou hodnotou, potom sa senzor zdvihne do najvyššieho bodu.

Vymazanie nastavení

• Ak chcete vymazať všetky diaľkové ovládače z jednotky, stlačte kláves R "Reset" (2f) a všetky ID diaľkových ovládačov budú odstránené z pamäte. Môžete znova začať s učením diaľkových ovládačov
• Ak chcete vymazať všetky nastavené údaje, napr. nastavenia slnečného svetla a časovača, stlačte kláves R "Reset" (2f) a všetky údaje budú vymazané.

TIPY

• Dosah prenosu sa skráti, keď signál musí prechádzať cez podlahy a steny
• Keď sa jednotka používa s maximálnou kapacitou po dobu 3 minút, bude potrebovať 30 minút na vychladnutie.
