Smartwares SH5-RBU-A, 10.037.29 Qo'llanma

TEXNIK XUSUSIYATLAR

PANJARA/EKRAN MOTOR

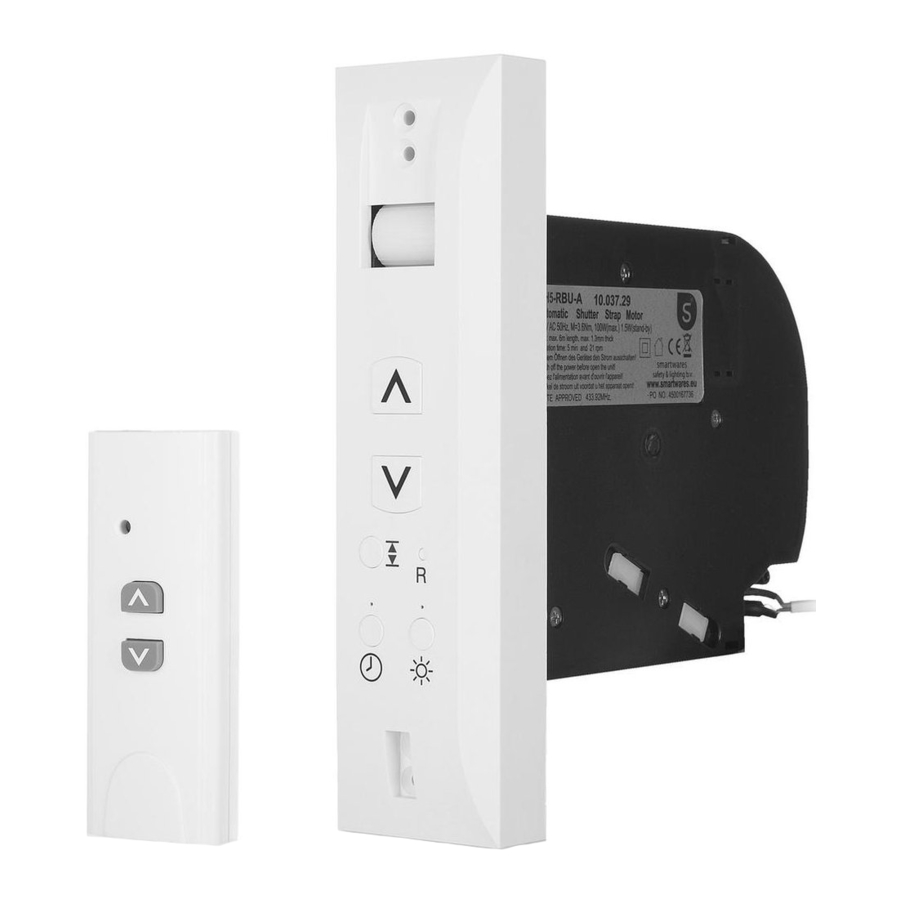

Panjara/ekran motori HE-seriyasiga tegishli bo'lgan va ayniqsa On/Off o'z-o'zini o'rganuvchi qabul qilgichlar seriyasi bilan foydalanish uchun mo'ljallangan qabul qiluvchidir. Qurilma ikki xil rejimda ishlaydi; qo'lda va avtomatik. Qo'lda rejimda siz panjara/ekran motorini masofadan boshqarish pulti yoki qurilmaning o'zidagi tugmalar bilan boshqarishingiz mumkin. Avtomatik rejimda esa, yoritish sensori oynaga joylashtiriladi va motor yorug'lik va qorong'ulikning oldindan o'rnatilgan qiymatlariga javob beradi.

PAKET ICHIDAGISI

MAHSULOT TA'RIFI

O'RNATISH

• Panjara/ekran pastga tushirilganligiga ishonch hosil qiling. Keyin joriy lenta o'rash moslamasini olib tashlang va lentani oching. Uning o'rniga devorda 4cm x 14cm va 17cm chuqurlikdagi teshik oching. Lenta tashqaridan g'altakka noto'g'ri o'ralib qolmasligi uchun teshik lentaning kirish joyiga vertikal chiziqda bo'lishiga ishonch hosil qiling (3)


• Simlarni tayyorlang va devordagi teshikdan elektr shnurining uchini torting. Motorning orqa tomonidan kabel ushlagichini olib tashlang. Elektr ta'minotini ulang va kabel ushlagichini orqaga o'rnating (4)


• Lentani old tomondan, old rolik (2b) va teshikning pastki qirrasi (5) orasidagi bo'shliqqa motorni ichiga joylashtiring. Lenta motorning orqa tomonida paydo bo'lguncha joylashtiring.


• Lentaning uchidagi teshikni asosiy g'altakning ignasiga (6) joylashtiring va ▲ "Up" (Yuqoriga) tugmasini (2c) bosib lentani o'rang.


• Motorni devordagi teshikka o'rnating. Uni ikkita yoki to'rtta mahkamlash vintlari yordamida devorga mahkamlang.
• Masofadan boshqarish pulti batareyasini joylashtiring va qutblilikka (+ va -) e'tibor bering (7).


SOZLASH VA FOYDALANISH

ID kodini o'rganish

• "Timer" (Taymer) (2h) va "Light" (Yorug'lik) (2j) tugmalarini bir vaqtda 2 ta qizil LED (2g & 2i) ni ko'rmaguningizcha bosing
• Masofadan boshqarish pultidagi ▲ "Up" (Yuqoriga) yoki ▼ "Down" (Pastga) tugmasini (1c) bosing, agar o'rganish to'g'ri bo'lsa, 2 ta LED o'chadi. Agar siz LEDlar o'chishidan oldin hech qanday tugmani bosmasangiz, qurilma o'rganish rejimidan chiqadi. Panjara/ekran motoriga maksimal 5 ta masofadan boshqarish pulti o'rnatilishi mumkin



• Oldindan o'rganilgan barcha masofadan boshqarish pultlarini qayta o'rnatish uchun R "Reset" (Qayta o'rnatish) tugmasini (2f) bosing.

Eng yuqori va eng past nuqtani sozlash
Eng yuqori va eng past nuqtani quyidagicha sozlang:

• Eng yuqori nuqtani o'rnatish uchun:
  SET tugmasini (2e) bosib ushlab turing, UP (YUQORIGA) tugmasini (2c) bosing va lyuk ko'tarilgandan so'ng darhol qo'yib yuboring (qizil LEDlar miltillaydi).
  Kerakli eng yuqori nuqtaga erishilgandan so'ng, SET tugmasini qo'yib yuboring.
• Endi eng past nuqtani o'rnating:
  SET tugmasini (2e) bosib ushlab turing, DOWN (PASTGA) tugmasini (2d) bosing va lyuk tushgandan so'ng darhol qo'yib yuboring (qizil LEDlar miltillaydi).
  Kerakli eng past nuqtaga erishilgandan so'ng, SET tugmasini qo'yib yuboring.
• Sozlarni o'zgartirish uchun yuqoridagi protsedurani yana bajaring. Bu muvaffaqiyatli dasturlangandan so'ng, siz taymer funksiyasini o'rnatishingiz mumkin.

Taymer funksiyasini sozlash

• Taymerni yoqish va o'chirish o'rtasida o'tish uchun "Timer" (Taymer) tugmasini (2h) bir marta bosing. "Timer" (Taymer) indikator LED (2g) yonganda, qurilma taymer bilan ishlaydi, LED o'chganda, qurilma taymerdan foydalanmaydi
• Taymer faqat avtomatik eng yuqori va eng past nuqtani o'rnatgan bo'lsangiz ishlaydi. Pardani ochmoqchi bo'lgan vaqtda, masalan, kechqurun, "Timer" (Taymer) tugmasini (2h) va ▲"Up" (Yuqoriga) tugmasini (2c) bir vaqtda bosing. Pardani yopmoqchi bo'lgan vaqtda, masalan, ertalab, "Timer" (Taymer) tugmasini (2h) va ▼ "Down" (Pastga) tugmasini (2d) bir vaqtda bosing.

Quyosh nurini boshqarish funksiyasi

• Quyosh nurini boshqarish funksiyasidan foydalanish uchun avval yorug'lik sensori (1b) kabelini qurilmaga (2k) ulang. So'rg'ich stakanini quyosh nurini eng yaxshi qabul qila oladigan joyda oynaga joylashtiring
• Quyosh nurini boshqarish faqat eng yuqori va eng past nuqtalar o'rnatilganda ishlaydi. "Light" (Yorug'lik) indikator LED (2i) yonganda, motor quyosh nuri sozlamalaridan foydalanadi, LED o'chganda, motor quyosh nuriga javob bermaydi
• Quyosh nuri darajasini o'rnatish uchun "Set" (Sozlash) tugmasini (2e) va "Light" (Yorug'lik) tugmasini (2j) bir vaqtda bosing. "Light" (Yorug'lik) indikator LED (2i) o'n soniya davomida miltillaydi va joriy quyosh nuri intensivligini sezadi
• Agar yorug'lik intensivligi 10 daqiqa davomida belgilangan qiymatdan yuqori bo'lsa, parda eng pastki nuqtagacha tushadi. 20 daqiqadan so'ng parda ikkinchi marta yorug'lik olish uchun ko'tariladi. Agar yorug'lik intensivligi hali ham belgilangan qiymatdan yuqori bo'lsa, parda yorug'lik belgilangan qiymatdan past ekanligini sezmaguncha to'xtaydi, keyin sensor eng yuqori nuqtaga ko'tariladi.

Sozlarni o'chirish

• Qurilmadan barcha masofadan boshqarish pultlarini o'chirish uchun R "Reset" (Qayta o'rnatish) tugmasini (2f) bosing va barcha masofadan boshqarish pulti IDlari xotiradan o'chiriladi. Siz masofadan boshqarish pultlarini o'rganishni qaytadan boshlashingiz mumkin
• Barcha o'rnatilgan ma'lumotlarni, masalan, quyosh nuri va taymer sozlamalarini o'chirish uchun R "Reset" (Qayta o'rnatish) tugmasini (2f) bosing va barcha ma'lumotlar o'chiriladi.

MASLAHATLAR

• Signal qavatlar va devorlardan o'tishi kerak bo'lganda, uzatish diapazoni qisqaradi
• Qurilma maksimal quvvat bilan 3 daqiqa davomida ishlatilganda, sovishi uchun 30 daqiqa kerak bo'ladi.
