Smartwares SH5-RBU-A, 10.037.29 Manual

SPESIFIKASJONER

LUKKER-/SKJERMMOTOR

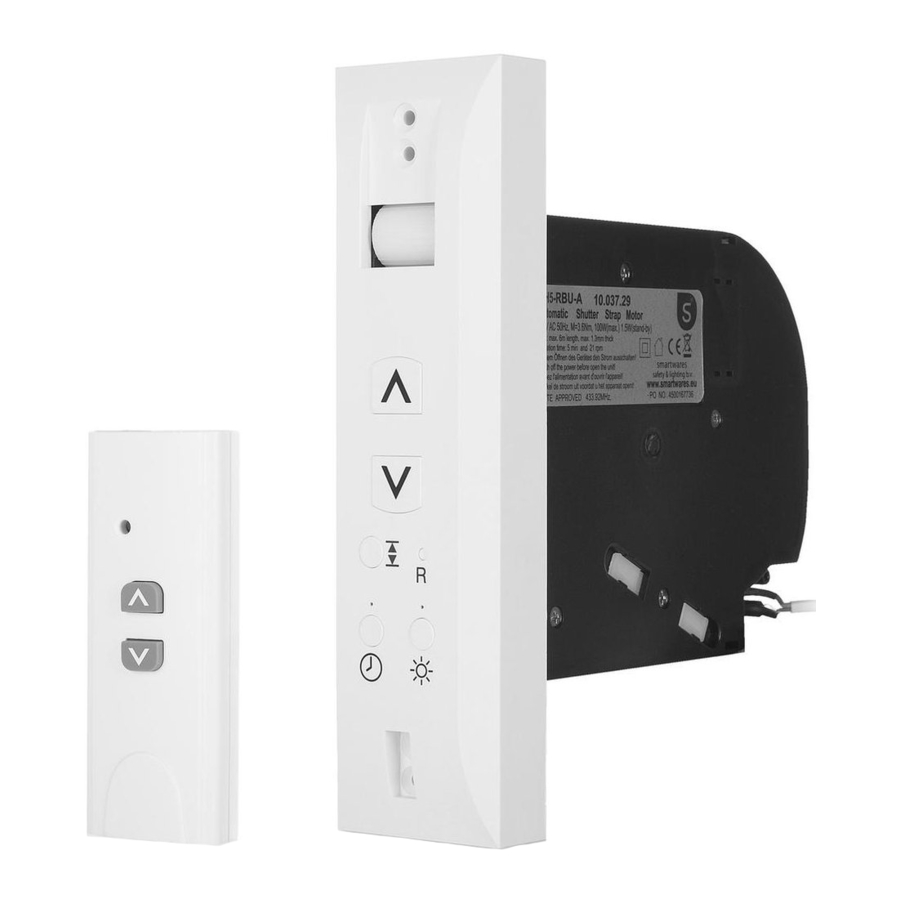

Lukker-/skjermmotoren er en mottaker som tilhører HE-serien og er spesielt utformet for bruk med en serie av On/Off selvlærende mottakere. Enheten har to driftsmoduser: manuell og automatisk. I manuell modus kan du styre lukker-/skjermmotoren ved å styre den med fjernkontrollen eller knappene på selve enheten. I automatisk modus plasseres den medfølgende lyssensoren på vinduet, og motoren vil reagere på forhåndsinnstilte verdier for lys og mørke.

PAKKENS INNHOLD

1. Lukker-/skjermmotoren
2. Lyssensor
3. Fjernkontroll

PRODUKTOVERSIKT

1. Hull for festeskruer
2. Fremre rull
3. "Up" button
4. "Down" button
5. "Set" button
6. R "Reset" key
7. "Timer" indicator LED
8. "Timer" button
9. "Light" indicator LED
10. "Light" button
11. Lyssensoruttak

INSTALLASJON

• Sørg for at lukkeren/skjermen er nede. Fjern deretter den nåværende tapevikleren og rull ut tapen. Lag i stedet et hull på 4 cm x 14 cm i veggen og 17 cm dypt. Sørg for at hullet er i den vertikale linjen til inngangen til en tape fra utsiden for å unngå feil vikling av tapen på spolen (3)


• Klargjør ledningene og trekk enden av strømledningen fra hullet i veggen. Fjern kabelholderen fra baksiden av motoren. Koble til strømforsyningen og monter kabelholderen tilbake (4)


• Sett tapen inn i motoren fra forsiden, i gapet mellom den fremre rullen (2b) og den nedre kanten av hullet (5). Sett inn tapen til den vises på baksiden av motoren.


• Plasser hullet fra enden av tapen på tappen på hovedspolen (6) og ved å trykke på ▲ "Up" button (2c) vikler du tapen.


• Monter motoren inne i hullet som er laget i veggen. Fest den til veggen med to eller fire festeskruer.
• Plasser fjernkontrollbatteriet, og vær oppmerksom på polariteten (+ og -) (7).


INNSTILLINGER OG BRUK

Lære ID-kode

• Trykk på "Timer" (Timer) (2h) og "Light" (Lys) (2j) -knappene samtidig til du ser 2 røde LED-er (2g & 2i)
• Trykk på ▲ "Up" (Opp) eller ▼ "Down" (Ned) -knappen på fjernkontrollen (1c), hvis læringen er riktig, vil de 2 LED-ene slås av. Hvis du ikke trykker på noen knapper før LED-ene slås av, vil enheten gå ut av læringsmodus. Maksimalt 5 fjernkontroller kan læres til lukker-/skjermmotoren



• For å tilbakestille alle tidligere lærte fjernkontroller, trykk på R "Reset" key (Tilbakestill-tasten) (2f).

Innstilling av høyeste og laveste punkt
Still inn det høyeste og laveste punktet som følger:

• For å stille inn det høyeste punktet:
  Trykk og hold inne SET button (SET-knappen) (2e), trykk på UP button (OPP-knappen) (2c) og slipp så snart luken går opp (de røde LED-ene blinker).
  Når det ønskede høyeste punktet er nådd, slipper du SET button (SET-knappen).
• Still nå inn det laveste punktet:
  Trykk og hold inne SET button (SET-knappen) (2e), trykk på DOWN button (NED-knappen) (2d) og slipp så snart luken går ned (de røde LED-ene blinker).
  Når det ønskede laveste punktet er nådd, slipper du SET button (SET-knappen).
• For å endre innstillingene, utfør prosedyren ovenfor igjen. Når dette er programmert, kan du stille inn timerfunksjonen.

Innstilling av timerfunksjon

• Trykk på "Timer" button (Timer-knappen) (2h) én gang for å bytte mellom timer på og timer av. Når "Timer" indicator LED (Timer-indikatorlampen) (2g) lyser, vil enheten fungere med timeren, når LED-en er av, vil ikke enheten bruke timeren
• Timer fungerer bare hvis du har stilt inn automatisk høyeste og laveste punkt. På det tidspunktet du vil at gardinen skal åpne seg, f.eks. om kvelden, trykker du på "Timer" button (Timer-knappen) (2h) og ▲"Up" button (Opp-knappen) (2c) samtidig. På det tidspunktet du vil at gardinen skal lukkes, f.eks. om morgenen, trykker du på "Timer" button (Timer-knappen) (2h) og ▼ "Down" button (Ned-knappen) (2d) samtidig.

Sollysstyringsfunksjon

• For å bruke sollysstyringsfunksjonen må du først koble lyssensorkabelen (1b) til enheten (2k). Plasser sugekoppen på et vindu der den kan motta best mulig sollys
• Sollysstyring fungerer bare når høyeste og laveste punkt er satt. Når "Light" indicator LED (Lys-indikatorlampen) (2i) lyser, vil motoren bruke sollysinnstillingene, når LED-en er av, vil ikke motoren reagere på sollys
• For å stille inn sollysnivået trykker du på "Set" button (Set-knappen) (2e) og "Light" button (Lys-knappen) (2j) samtidig. "Light" indicator LED (Lys-indikatorlampen) (2i) vil blinke i ti sekunder og føle den nåværende sollysintensiteten
• Hvis lysintensiteten er over den innstilte verdien i 10 minutter, vil gardinen falle til det laveste innstilte punktet. Etter 20 minutter vil gardinen gå opp for å motta lys for andre gang. Hvis lysintensiteten fortsatt er over den innstilte verdien, vil gardinen stoppe til den registrerer at lyset er under den innstilte verdien, og da vil sensoren stige til det høyeste punktet.

Slette innstillinger

• For å slette alle fjernkontroller fra enheten, trykk på R "Reset" key (Tilbakestill-tasten) (2f), og alle fjernkontroll-ID-er vil bli fjernet fra minnet. Du kan starte på nytt med å lære fjernkontroller
• For å slette alle innstilte data, f.eks. sollys- og timerinnstillinger, trykker du på R "Reset" key (Tilbakestill-tasten) (2f), og alle data vil bli slettet.

TIPS

• Overføringsrekkevidden forkortes når signalet må gå gjennom gulv og vegger
• Når enheten brukes med maksimal kapasitet i 3 minutter, trenger den 30 minutter for å kjøle seg ned.
