Smartwares SH5-RBU-A, 10.037.29 Manual

ESPECIFICAÇÕES

MOTOR DE ESTORE/ECRÃ

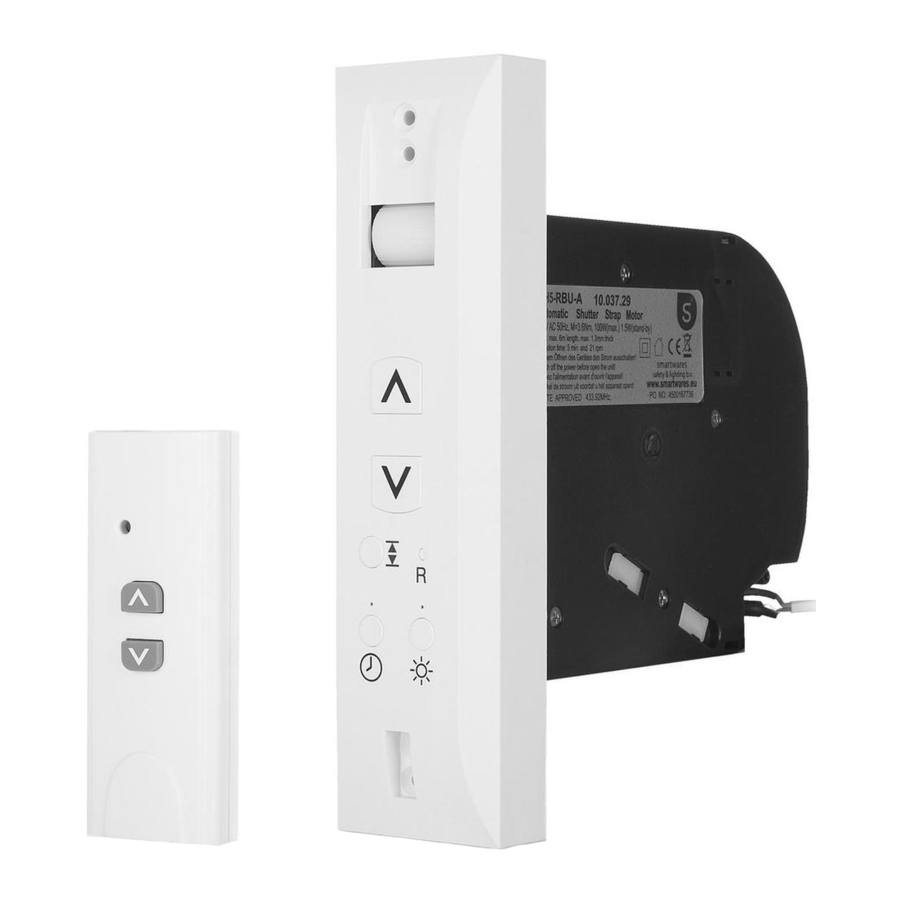

O motor de estore/ecrã é um recetor que pertence à série HE e foi concebido especialmente para utilização com uma série de recetores On/Off de autoaprendizagem. A unidade tem dois modos de funcionamento: manual e automático. No modo manual, pode controlar o motor de estore/ecrã controlando-o com o controlo remoto ou com os botões na própria unidade. No modo automático, o sensor de luz incluído é colocado na janela e o motor responderá a valores predefinidos de luz e escuridão.

CONTEÚDO DA EMBALAGEM

VISÃO GERAL DO PRODUTO

INSTALAÇÃO

• Certifique-se de que o estore/ecrã está para baixo. Em seguida, remova o enrolador de fita atual e desenrole a fita. No lugar, faça um orifício de 4cm x 14cm na parede e 17cm de profundidade. Certifique-se de que o orifício estará na linha vertical da entrada de uma fita do exterior para evitar enrolar incorretamente a fita no carretel (3)


• Prepare a cablagem e puxe a extremidade do cabo de alimentação do orifício na parede. Remova o suporte do cabo da parte traseira do motor. Ligue a fonte de alimentação e monte o suporte do cabo de volta (4)


• Insira a fita no motor pela parte frontal, no espaço entre o rolo frontal (2b) e a extremidade inferior do orifício (5). Insira a fita até que apareça na parte traseira do motor.


• Coloque o orifício da extremidade da fita no pino do carretel principal (6) e, premindo o botão ▲ "Up" (Para cima) (2c), enrole a fita.


• Monte o motor dentro do orifício feito na parede. Fixe-o à parede usando dois ou quatro parafusos de fixação.
• Coloque a bateria do controlo remoto e preste atenção à polaridade (+ e -) (7).


DEFINIÇÕES E UTILIZAÇÃO

Aprender código de ID

• Prima os botões "Timer" (Temporizador) (2h) e "Light" (Luz) (2j) simultaneamente até ver 2 LEDs vermelhos (2g & 2i)
• Prima o botão ▲ "Up" (Para cima) ou ▼ "Down" (Para baixo) no seu controlo remoto (1c), se a aprendizagem estiver correta, os 2 LEDs desligar-se-ão. Se não premir nenhum botão antes que os LEDs se desliguem, o dispositivo sairá do modo de aprendizagem. Um máximo de 5 controlos remotos podem ser aprendidos no motor de estore/ecrã



• Para repor todos os controlos remotos aprendidos anteriormente, prima a tecla R "Reset" (Repor) (2f).

Definir ponto mais alto e mais baixo
Defina o ponto mais alto e mais baixo da seguinte forma:

• Para definir o ponto mais alto:
  Prima e mantenha premido o botão SET (2e), prima o botão UP (2c) e solte assim que a escotilha subir (os LEDs vermelhos piscam).
  Assim que o ponto mais alto desejado for alcançado, solte o botão SET.
• Agora defina o ponto mais baixo:
  Prima e mantenha premido o botão SET (2e), prima o botão DOWN (2d) e solte assim que a escotilha descer (os LEDs vermelhos piscam).
  Assim que o ponto mais baixo desejado for alcançado, solte o botão SET.
• Para alterar as definições, execute o procedimento acima novamente. Assim que isto for programado com sucesso, pode definir a função de temporizador.

Definir função de temporizador

• Prima o botão "Timer" (Temporizador) (2h) uma vez para alternar entre temporizador ligado e temporizador desligado. Quando o LED indicador de "Timer" (Temporizador) (2g) estiver aceso, a unidade funcionará com o temporizador, quando o LED estiver apagado, a unidade não usará o temporizador
• O temporizador só funciona se tiver definido o ponto mais alto e mais baixo automático. Na hora em que pretende que a cortina abra, por exemplo, à noite, prima o botão "Timer" (Temporizador) (2h) e o botão ▲ "Up" (Para cima) (2c) ao mesmo tempo. Na hora em que pretende que a cortina feche, por exemplo, de manhã, prima o botão "Timer" (Temporizador) (2h) e o botão ▼ "Down" (Para baixo) (2d) ao mesmo tempo.

Função de controlo da luz solar

• Para usar a função de controlo da luz solar, primeiro ligue o cabo do sensor de luz (1b) à unidade (2k). Coloque a ventosa numa janela no local onde possa receber a melhor luz solar
• O controlo da luz solar só funciona quando os pontos mais alto e mais baixo estão definidos. Quando o LED indicador de "Light" (Luz) (2i) estiver aceso, o motor usará as definições de luz solar, quando o LED estiver apagado, o motor não responderá à luz solar
• Para definir o nível de luz solar, prima o botão "Set" (Definir) (2e) e o botão "Light" (Luz) (2j) ao mesmo tempo. O LED indicador de "Light" (Luz) (2i) piscará durante dez segundos, detetando a intensidade da luz solar atual
• Se a intensidade da luz estiver acima do valor definido durante 10 minutos, a cortina cairá para o ponto mais baixo definido. Após 20 minutos, a cortina subirá para receber luz pela segunda vez. Se a intensidade da luz ainda estiver acima do valor definido, a cortina parará até detetar que a luz está abaixo do valor definido, então o sensor subirá para o ponto mais alto.

Eliminar definições

• Para eliminar todos os controlos remotos da unidade, prima a tecla R "Reset" (Repor) (2f) e todos os IDs dos controlos remotos serão removidos da memória. Pode começar novamente com a aprendizagem de controlos remotos
• Para eliminar todos os dados definidos, por exemplo, definições de luz solar e temporizador, prima a tecla R "Reset" (Repor) (2f) e todos os dados serão eliminados.

DICAS

• O alcance de transmissão é encurtado quando o sinal tem de passar por pisos e paredes
• Quando a unidade é usada com a sua capacidade máxima durante 3 minutos, precisará de 30 minutos para arrefecer.
