Smartwares SH5-RBU-A, 10.037.29 Εγχειρίδιο

ΠΡΟΔΙΑΓΡΑΦΕΣ

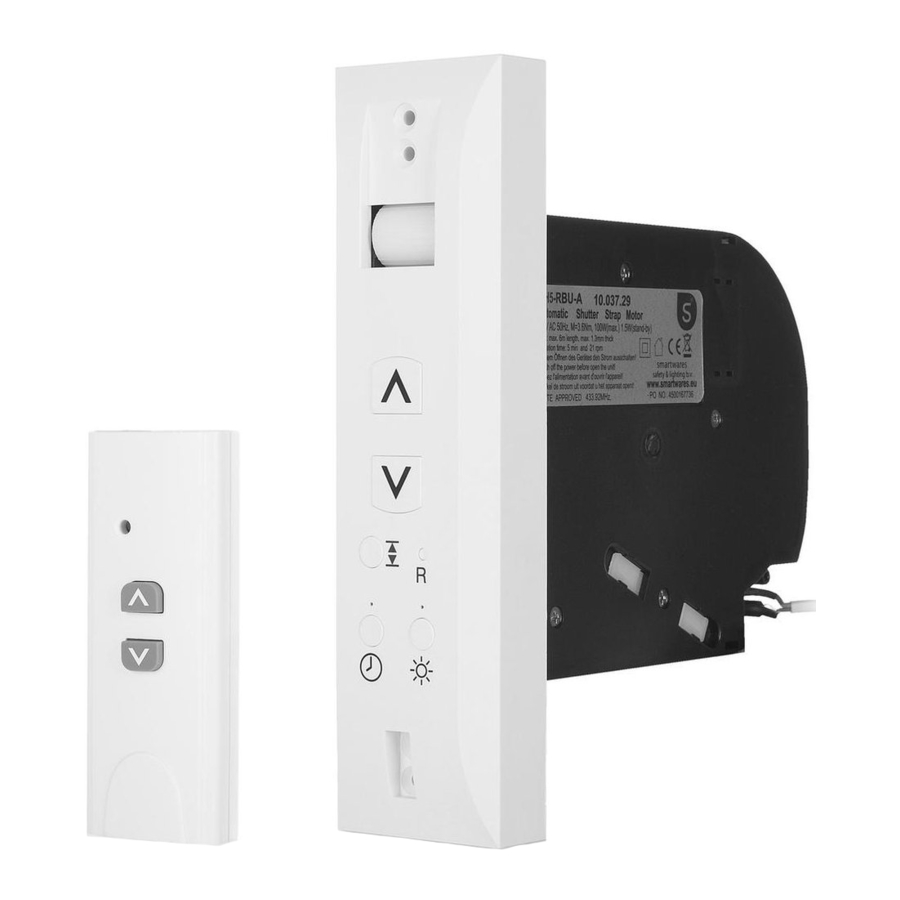

ΜΟΤΕΡ ΡΟΛΟΥ/ΟΘΟΝΗΣ

Το μοτέρ ρολού/οθόνης είναι ένας δέκτης που ανήκει στη σειρά HE και έχει σχεδιαστεί ειδικά για χρήση με μια σειρά δεκτών αυτόματης εκμάθησης On/Off. Η μονάδα έχει δύο τρόπους λειτουργίας: χειροκίνητο και αυτόματο. Στη χειροκίνητη λειτουργία, μπορείτε να ελέγξετε το μοτέρ ρολού/οθόνης ελέγχοντάς το με το τηλεχειριστήριο ή τα κουμπιά στην ίδια τη μονάδα. Στην αυτόματη λειτουργία, ο παρεχόμενος αισθητήρας φωτός τοποθετείται στο παράθυρο και ο κινητήρας θα ανταποκρίνεται σε προκαθορισμένες τιμές φωτός και σκότους.

ΠΕΡΙΕΧΟΜΕΝΑ ΣΥΣΚΕΥΑΣΙΑΣ

ΕΠΙΣΚΟΠΗΣΗ ΠΡΟΪΟΝΤΟΣ

ΕΓΚΑΤΑΣΤΑΣΗ

• Βεβαιωθείτε ότι το ρολό/η οθόνη είναι κάτω. Στη συνέχεια, αφαιρέστε τον τρέχοντα τυλιχτήρα ταινίας και ξετυλίξτε την ταινία. Στη θέση του, κάντε μια τρύπα 4cm x 14cm στον τοίχο και 17cm βαθιά. Βεβαιωθείτε ότι η τρύπα θα είναι στην κατακόρυφη γραμμή προς την είσοδο μιας ταινίας από το εξωτερικό για να αποφύγετε την εσφαλμένη περιέλιξη της ταινίας στο καρούλι (3)


• Ετοιμάστε την καλωδίωση και τραβήξτε το άκρο του καλωδίου τροφοδοσίας από την τρύπα στον τοίχο. Αφαιρέστε τη βάση καλωδίου από το πίσω μέρος του κινητήρα. Συνδέστε την παροχή ρεύματος και τοποθετήστε ξανά τη βάση καλωδίου (4)


• Εισαγάγετε την ταινία στον κινητήρα από την μπροστινή πλευρά, στο κενό μεταξύ του μπροστινού ρολού (2b) και της κάτω άκρης της τρύπας (5). Εισαγάγετε την ταινία μέχρι να εμφανιστεί στην πίσω πλευρά του κινητήρα.


• Τοποθετήστε την τρύπα από το άκρο της ταινίας στην ακίδα του κύριου καρουλιού (6) και πατώντας το κουμπί ▲ "Up" (Πάνω) (2c) τυλίξτε την ταινία.


• Τοποθετήστε τον κινητήρα μέσα στην τρύπα που έγινε στον τοίχο. Στερεώστε τον στον τοίχο χρησιμοποιώντας δύο ή τέσσερις βίδες στερέωσης.
• Τοποθετήστε την μπαταρία του τηλεχειριστηρίου και δώστε προσοχή στην πολικότητα (+ και -) (7).


ΡΥΘΜΙΣΕΙΣ ΚΑΙ ΧΡΗΣΗ

Εκμάθηση κωδικού ID

• Πατήστε ταυτόχρονα τα κουμπιά "Timer" (Χρονοδιακόπτης) (2h) και "Light" (Φως) (2j) μέχρι να δείτε 2 κόκκινα LED (2g & 2i)
• Πατήστε το κουμπί ▲ "Up" (Πάνω) ή ▼ "Down" (Κάτω) στο τηλεχειριστήριό σας (1c), εάν η εκμάθηση είναι σωστή, τα 2 LED θα σβήσουν. Εάν δεν πατήσετε κανένα κουμπί πριν σβήσουν τα LED, η συσκευή θα εξέλθει από τη λειτουργία εκμάθησης. Μπορούν να εκμαθηθούν το πολύ 5 τηλεχειριστήρια στο μοτέρ ρολού/οθόνης



• Για να επαναφέρετε όλα τα τηλεχειριστήρια που έχουν εκμαθηθεί προηγουμένως, πατήστε το πλήκτρο R "Reset" (Επαναφορά) (2f).

Ρύθμιση υψηλότερου και χαμηλότερου σημείου
Ρυθμίστε το υψηλότερο και το χαμηλότερο σημείο ως εξής:

• Για να ρυθμίσετε το υψηλότερο σημείο:
  Πατήστε και κρατήστε πατημένο το κουμπί SET (2e), πατήστε το κουμπί UP (2c) και αφήστε το μόλις ανέβει η καταπακτή (τα κόκκινα LED αναβοσβήνουν).
  Μόλις επιτευχθεί το επιθυμητό υψηλότερο σημείο, αφήστε το κουμπί SET.
• Τώρα ρυθμίστε το χαμηλότερο σημείο:
  Πατήστε και κρατήστε πατημένο το κουμπί SET (2e), πατήστε το κουμπί DOWN (2d) και αφήστε το μόλις κατέβει η καταπακτή (τα κόκκινα LED αναβοσβήνουν).
  Μόλις επιτευχθεί το επιθυμητό χαμηλότερο σημείο, αφήστε το κουμπί SET.
• Για να αλλάξετε τις ρυθμίσεις, εκτελέστε ξανά την παραπάνω διαδικασία. Μόλις προγραμματιστεί με επιτυχία, μπορείτε να ρυθμίσετε τη λειτουργία χρονοδιακόπτη.

Ρύθμιση λειτουργίας χρονοδιακόπτη

• Πατήστε το κουμπί "Timer" (Χρονοδιακόπτης) (2h) μία φορά για να αλλάξετε μεταξύ χρονοδιακόπτη ενεργοποιημένο και χρονοδιακόπτη απενεργοποιημένο. Όταν η ενδεικτική λυχνία LED "Timer" (Χρονοδιακόπτης) (2g) είναι αναμμένη, η μονάδα θα λειτουργεί με τον χρονοδιακόπτη, όταν η λυχνία LED είναι σβηστή, η μονάδα δεν θα χρησιμοποιεί τον χρονοδιακόπτη
• Ο χρονοδιακόπτης λειτουργεί μόνο εάν έχετε ρυθμίσει αυτόματο υψηλότερο και χαμηλότερο σημείο. Την ώρα που θέλετε να ανοίξει η κουρτίνα, π.χ. το βράδυ, πατήστε ταυτόχρονα το κουμπί "Timer" (Χρονοδιακόπτης) (2h) και το κουμπί ▲"Up" (Πάνω) (2c). Την ώρα που θέλετε να κλείσει η κουρτίνα, π.χ. το πρωί, πατήστε ταυτόχρονα το κουμπί "Timer" (Χρονοδιακόπτης) (2h) και το κουμπί ▼ "Down" (Κάτω) (2d).

Λειτουργία ελέγχου ηλιακού φωτός

• Για να χρησιμοποιήσετε τη λειτουργία ελέγχου ηλιακού φωτός, συνδέστε πρώτα το καλώδιο του αισθητήρα φωτός (1b) στη μονάδα (2k). Τοποθετήστε τη βεντούζα σε ένα παράθυρο στο σημείο όπου μπορεί να λάβει το καλύτερο ηλιακό φως
• Ο έλεγχος ηλιακού φωτός λειτουργεί μόνο όταν έχουν ρυθμιστεί τα υψηλότερα και χαμηλότερα σημεία. Όταν η ενδεικτική λυχνία LED "Light" (Φως) (2i) είναι αναμμένη, ο κινητήρας θα χρησιμοποιήσει τις ρυθμίσεις ηλιακού φωτός, όταν η λυχνία LED είναι σβηστή, ο κινητήρας δεν θα ανταποκρίνεται στο ηλιακό φως
• Για να ρυθμίσετε τη στάθμη του ηλιακού φωτός, πατήστε ταυτόχρονα το κουμπί "Set" (Ρύθμιση) (2e) και το κουμπί "Light" (Φως) (2j). Η ενδεικτική λυχνία LED "Light" (Φως) (2i) θα αναβοσβήνει για δέκα δευτερόλεπτα, ανιχνεύοντας την τρέχουσα ένταση του ηλιακού φωτός
• Εάν η ένταση του φωτός είναι πάνω από την καθορισμένη τιμή για 10 λεπτά, η κουρτίνα θα πέσει στο χαμηλότερο καθορισμένο σημείο. Μετά από 20 λεπτά, η κουρτίνα θα ανέβει για να λάβει φως για δεύτερη φορά. Εάν η ένταση του φωτός είναι ακόμα πάνω από την καθορισμένη τιμή, η κουρτίνα θα σταματήσει μέχρι να ανιχνεύσει ότι το φως είναι κάτω από την καθορισμένη τιμή, τότε ο αισθητήρας θα ανέβει στο υψηλότερο σημείο.

Διαγραφή ρυθμίσεων

• Για να διαγράψετε όλα τα τηλεχειριστήρια από τη μονάδα, πατήστε το πλήκτρο R "Reset" (Επαναφορά) (2f) και όλα τα ID τηλεχειριστηρίων θα αφαιρεθούν από τη μνήμη. Μπορείτε να ξεκινήσετε ξανά με την εκμάθηση τηλεχειριστηρίων
• Για να διαγράψετε όλα τα καθορισμένα δεδομένα, π.χ. ρυθμίσεις ηλιακού φωτός και χρονοδιακόπτη, πατήστε το πλήκτρο R "Reset" (Επαναφορά) (2f) και όλα τα δεδομένα θα διαγραφούν.

ΣΥΜΒΟΥΛΕΣ

• Η εμβέλεια μετάδοσης μειώνεται όταν το σήμα πρέπει να περάσει μέσα από δάπεδα και τοίχους
• Όταν η μονάδα χρησιμοποιείται με τη μέγιστη χωρητικότητά της για 3 λεπτά, θα χρειαστεί 30 λεπτά για να κρυώσει.
