Smartwares SH5-RBU-A, 10.037.29 Kullanım Kılavuzu

TEKNİK ÖZELLİKLER

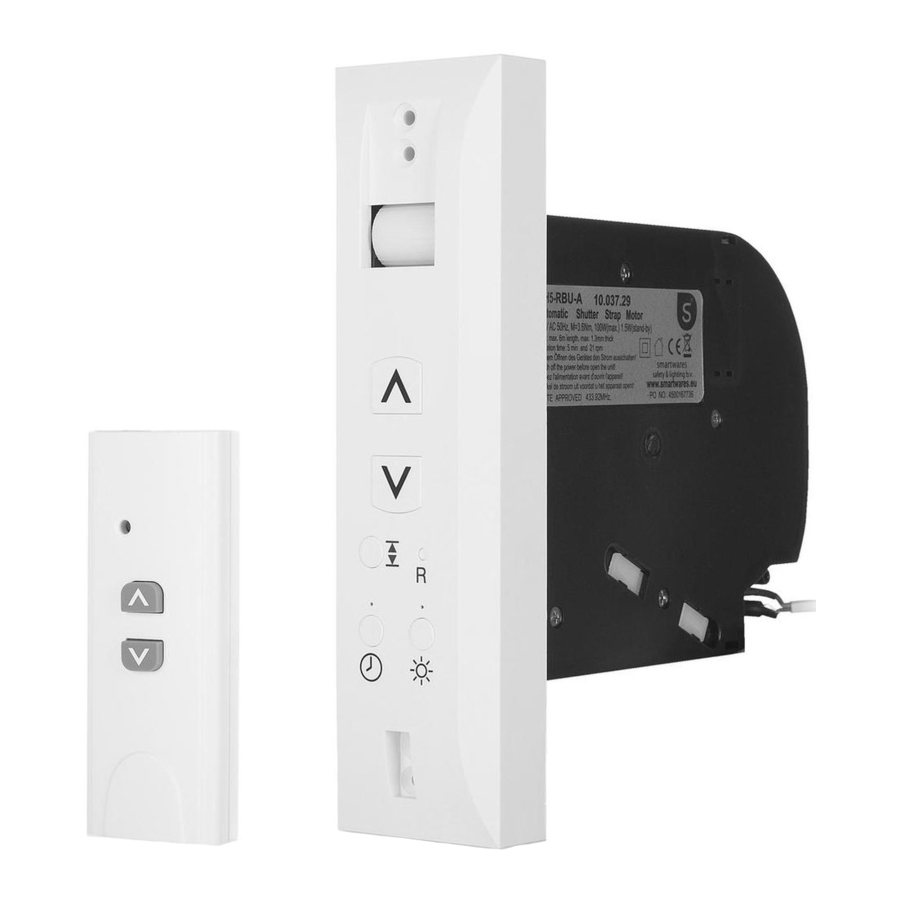

PANJUR/PERDE MOTORU

Panjur/perde motoru, HE serisine ait bir alıcıdır ve özellikle Açma/Kapama kendinden öğrenen alıcılar serisiyle kullanılmak üzere tasarlanmıştır. Ünitenin iki çalışma modu vardır: manuel ve otomatik. Manuel modda, panjur/perde motorunu uzaktan kumanda veya ünitenin üzerindeki düğmelerle kontrol ederek yönetebilirsiniz. Otomatik modda, birlikte verilen ışık sensörü pencereye yerleştirilir ve motor, önceden ayarlanmış ışık ve karanlık değerlerine yanıt verir.

PAKET İÇERİĞİ

ÜRÜNE GENEL BAKIŞ

KURULUM

• Panjurun/perdenin kapalı olduğundan emin olun. Ardından mevcut şerit sarıcıyı çıkarın ve şeridi açın. Yerine duvarda 4cm x 14cm boyutlarında ve 17cm derinliğinde bir delik açın. Şeridin makaraya yanlış sarılmasını önlemek için deliğin, şeridin dışarıdan girişine dikey hizada olduğundan emin olun (3)


• Kablolamayı hazırlayın ve güç kablosunun ucunu duvardaki delikten çekin. Kablo tutucuyu motorun arkasından çıkarın. Güç kaynağını bağlayın ve kablo tutucuyu geri takın (4)


• Şeridi ön taraftan, ön rulo (2b) ile deliğin alt kenarı (5) arasındaki boşluktan motora yerleştirin. Şeridi motorun arka tarafında görünene kadar yerleştirin.


• Şeridin ucundaki deliği ana makaranın pimine (6) yerleştirin ve ▲ "Up" (Yukarı) düğmesine (2c) basarak şeridi sarın.


• Motoru duvarda açılan deliğin içine yerleştirin. İki veya dört sabitleme vidası kullanarak duvara sabitleyin.
• Uzaktan kumanda pilini yerleştirin ve polariteye (+ ve -) dikkat edin (7).


AYARLAR VE KULLANIM

ID Kodunu Öğrenme

• 2 kırmızı LED (2g & 2i) görene kadar "Timer" (Zamanlayıcı) (2h) ve "Light" (Işık) (2j) düğmelerine aynı anda basın
• Uzaktan kumandanızdaki ▲ "Up" (Yukarı) veya ▼ "Down" (Aşağı) düğmesine (1c) basın, öğrenme doğruysa 2 LED sönecektir. LED'ler sönmeden herhangi bir düğmeye basmazsanız, cihaz öğrenme modundan çıkacaktır. Panjur/perde motoruna en fazla 5 uzaktan kumanda öğretilebilir



• Önceden öğrenilmiş tüm uzaktan kumandaları sıfırlamak için R "Reset" (Sıfırla) tuşuna (2f) basın.

En yüksek ve en düşük noktayı ayarlama
En yüksek ve en düşük noktayı aşağıdaki gibi ayarlayın:

• En yüksek noktayı ayarlamak için:
  SET düğmesini (2e) basılı tutun, UP (YUKARI) düğmesine (2c) basın ve kapak yukarı çıkar çıkmaz bırakın (kırmızı LED'ler yanıp söner).
  İstenilen en yüksek noktaya ulaşıldığında, SET düğmesini bırakın.
• Şimdi en düşük noktayı ayarlayın:
  SET düğmesini (2e) basılı tutun, DOWN (AŞAĞI) düğmesine (2d) basın ve kapak aşağı iner inmez bırakın (kırmızı LED'ler yanıp söner).
  İstenilen en düşük noktaya ulaşıldığında, SET düğmesini bırakın.
• Ayarları değiştirmek için yukarıdaki prosedürü tekrar uygulayın. Bu başarıyla programlandıktan sonra, zamanlayıcı işlevini ayarlayabilirsiniz.

Zamanlayıcı işlevini ayarlama

• Zamanlayıcıyı açmak ve kapatmak arasında geçiş yapmak için "Timer" (Zamanlayıcı) düğmesine (2h) bir kez basın. "Timer" (Zamanlayıcı) gösterge LED'i (2g) yandığında, ünite zamanlayıcı ile çalışır, LED kapalı olduğunda ünite zamanlayıcıyı kullanmaz
• Zamanlayıcı yalnızca otomatik en yüksek ve en düşük noktayı ayarladıysanız çalışır. Perdenin açılmasını istediğiniz saatte, örneğin akşam, "Timer" (Zamanlayıcı) düğmesine (2h) ve ▲"Up" (Yukarı) düğmesine (2c) aynı anda basın. Perdenin kapanmasını istediğiniz saatte, örneğin sabah, "Timer" (Zamanlayıcı) düğmesine (2h) ve ▼ "Down" (Aşağı) düğmesine (2d) aynı anda basın.

Güneş ışığı kontrol fonksiyonu

• Güneş ışığı kontrol fonksiyonunu kullanmak için, önce ışık sensörü (1b) kablosunu üniteye (2k) bağlayın. Vantuzlu kapağı, en iyi güneş ışığını alabileceği bir pencereye yerleştirin
• Güneş ışığı kontrolü yalnızca en yüksek ve en düşük noktalar ayarlandığında çalışır. "Light" (Işık) gösterge LED'i (2i) yandığında, motor güneş ışığı ayarlarını kullanır, LED kapalı olduğunda motor güneş ışığına yanıt vermez
• Güneş ışığı seviyesini ayarlamak için, "Set" (Ayar) düğmesine (2e) ve "Light" (Işık) düğmesine (2j) aynı anda basın. "Light" (Işık) gösterge LED'i (2i) on saniye boyunca yanıp sönecek ve mevcut güneş ışığı yoğunluğunu algılayacaktır
• Işık yoğunluğu 10 dakika boyunca ayarlanan değerin üzerindeyse, perde ayarlanan en düşük noktaya düşecektir. 20 dakika sonra perde, ikinci kez ışık almak için yukarı çıkacaktır. Işık yoğunluğu hala ayarlanan değerin üzerindeyse, perde ışığın ayarlanan değerin altında olduğunu algılayana kadar duracak, ardından sensör en yüksek noktaya yükselecektir.

Ayarları silme

• Ünitedeki tüm uzaktan kumandaları silmek için R "Reset" (Sıfırla) tuşuna (2f) basın ve tüm uzaktan kumanda ID'leri bellekten silinecektir. Uzaktan kumandaları öğrenmeye yeniden başlayabilirsiniz
• Tüm ayarlanan verileri, örneğin güneş ışığı ve zamanlayıcı ayarlarını silmek için R "Reset" (Sıfırla) tuşuna (2f) basın ve tüm veriler silinecektir.

İPUÇLARI

• Sinyalin katlardan ve duvarlardan geçmesi gerektiğinde, iletim aralığı kısalır
• Ünite 3 dakika boyunca maksimum kapasitesiyle kullanıldığında, soğuması için 30 dakikaya ihtiyacı olacaktır.
