Smartwares SH5-RBU-A, 10.037.29 Upute za upotrebu

SPECIFIKACIJE

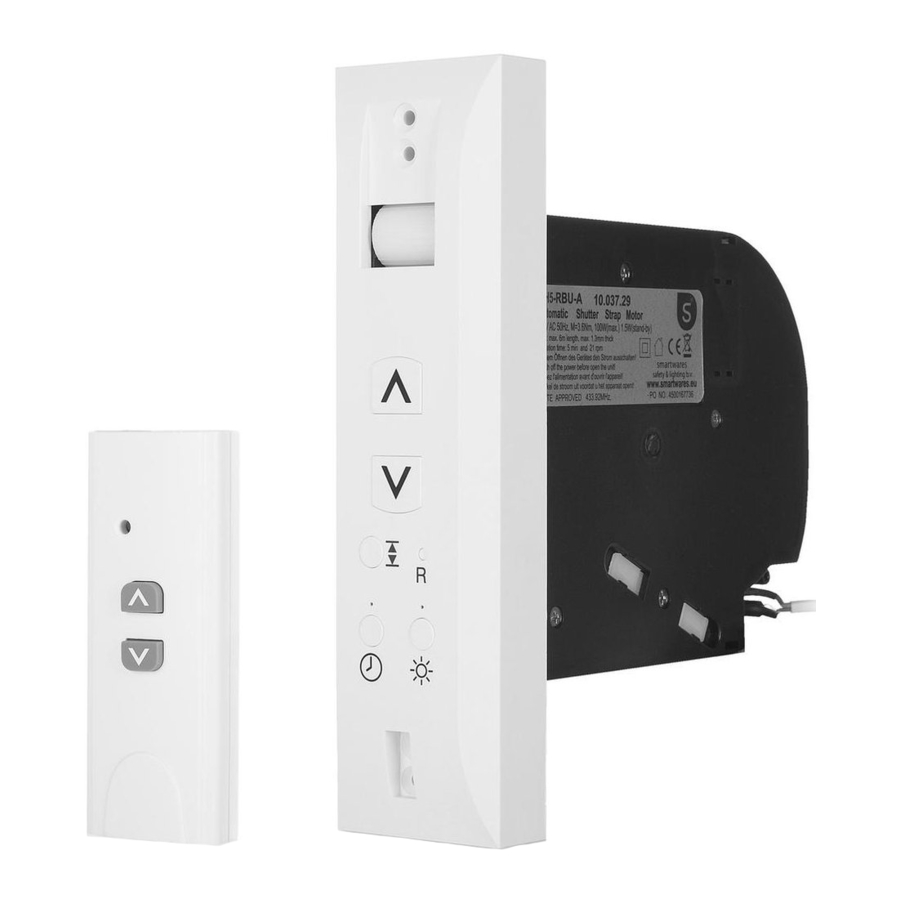

MOTOR ZA ROLETE/ZASLONE

Motor za rolete/zaslone je prijemnik koji pripada HE-seriji i dizajniran je posebno za upotrebu sa serijom On/Off samoučećih prijemnika. Jedinica ima dva načina rada: ručni i automatski. U ručnom načinu rada, možete upravljati motorom za rolete/zaslone upravljajući njime pomoću daljinskog upravljača ili gumba na samoj jedinici. U automatskom načinu rada, priloženi senzor svjetla postavlja se na prozor, a motor će reagirati na unaprijed postavljene vrijednosti svjetla i tame.

SADRŽAJ PAKETA

PREGLED PROIZVODA

INSTALACIJA

• Provjerite je li roleta/zaslon spušten. Zatim uklonite trenutni namatač trake i odmotajte traku. Umjesto toga napravite rupu 4cm x 14cm u zidu i duboku 17cm. Pazite da rupa bude u okomitoj liniji s ulazom trake izvana kako biste izbjegli pogrešno namatanje trake na kolut (3)


• Pripremite ožičenje i izvucite kraj kabela za napajanje iz rupe u zidu. Uklonite držač kabela sa stražnje strane motora. Spojite napajanje i vratite držač kabela (4)


• Umetnite traku u motor s prednje strane, u razmak između prednjeg valjka (2b) i donjeg ruba rupe (5). Umetnite traku dok se ne pojavi na stražnjoj strani motora.


• Postavite rupu s kraja trake na pin glavnog koluta (6) i pritiskom na ▲ "Up" (Gore) gumb (2c) namotajte traku.


• Montirajte motor unutar rupe napravljene u zidu. Pričvrstite ga na zid pomoću dva ili četiri pričvrsna vijka.
• Postavite bateriju daljinskog upravljača i obratite pozornost na polaritet (+ i -) (7).


POSTAVKE I UPOTREBA

Učenje ID koda

• Pritisnite "Timer" (Vremenska sklopka) (2h) i "Light" (Svjetlo) (2j) gumbe istovremeno dok ne vidite 2 crvene LED diode (2g & 2i)
• Pritisnite ▲ "Up" (Gore) ili ▼ "Down" (Dolje) gumb na vašem daljinskom upravljaču (1c), ako je učenje ispravno, 2 LED diode će se isključiti. Ako ne pritisnete nijedan gumb prije nego što se LED diode isključe, uređaj će izaći iz načina učenja. Najviše 5 daljinskih upravljača može se naučiti na motor za rolete/zaslone



• Da biste resetirali sve prethodno naučene daljinske upravljače, pritisnite R "Reset" tipku (2f).

Postavljanje najviše i najniže točke
Postavite najvišu i najnižu točku na sljedeći način:

• Za postavljanje najviše točke:
  Pritisnite i držite SET gumb (2e), pritisnite UP gumb (2c) i otpustite čim se otvor podigne (crvene LED diode trepere).
  Nakon što se postigne željena najviša točka, otpustite SET gumb.
• Sada postavite najnižu točku:
  Pritisnite i držite SET gumb (2e), pritisnite DOWN gumb (2d) i otpustite čim se otvor spusti (crvene LED diode trepere).
  Nakon što se postigne željena najniža točka, otpustite SET gumb.
• Da biste promijenili postavke, ponovite gornji postupak. Nakon što je ovo uspješno programirano, možete postaviti funkciju vremenske sklopke.

Postavljanje funkcije vremenske sklopke

• Pritisnite "Timer" (Vremenska sklopka) gumb (2h) jednom za prebacivanje između uključene i isključene vremenske sklopke. Kada svijetli "Timer" (Vremenska sklopka) indikatorska LED dioda (2g), jedinica će raditi s vremenskom sklopkom, kada je LED dioda isključena, jedinica neće koristiti vremensku sklopku
• Vremenska sklopka radi samo ako ste postavili automatsku najvišu i najnižu točku. U vrijeme kada želite da se zavjesa otvori, npr. navečer, pritisnite "Timer" (Vremenska sklopka) gumb (2h) i ▲"Up" (Gore) gumb (2c) istovremeno. U vrijeme kada želite da se zavjesa zatvori, npr. ujutro, pritisnite "Timer" (Vremenska sklopka) gumb (2h) i ▼ "Down" (Dolje) gumb (2d) istovremeno.

Funkcija upravljanja sunčevom svjetlošću

• Da biste koristili funkciju upravljanja sunčevom svjetlošću, prvo spojite kabel senzora svjetla (1b) na jedinicu (2k). Postavite usisnu čašicu na prozor na mjesto gdje može primiti najbolju sunčevu svjetlost
• Upravljanje sunčevom svjetlošću radi samo kada su postavljene najviša i najniža točka. Kada je "Light" (Svjetlo) indikatorska LED dioda (2i) uključena, motor će koristiti postavke sunčeve svjetlosti, kada je LED dioda isključena, motor neće reagirati na sunčevu svjetlost
• Da biste postavili razinu sunčeve svjetlosti, pritisnite "Set" (Postavi) gumb (2e) i "Light" (Svjetlo) gumb (2j) istovremeno. "Light" (Svjetlo) indikatorska LED dioda (2i) će treptati deset sekundi, osjećajući trenutni intenzitet sunčeve svjetlosti
• Ako je intenzitet svjetla iznad postavljene vrijednosti 10 minuta, zavjesa će pasti na najnižu postavljenu točku. Nakon 20 minuta zavjesa će se podići kako bi drugi put primila svjetlo. Ako je intenzitet svjetla i dalje iznad postavljene vrijednosti, zavjesa će se zaustaviti dok ne osjeti da je svjetlo ispod postavljene vrijednosti, tada će se senzor podići na najvišu točku.

Brisanje postavki

• Da biste izbrisali sve daljinske upravljače iz jedinice, pritisnite R "Reset" tipku (2f) i svi ID-ovi daljinskih upravljača bit će uklonjeni iz memorije. Možete ponovno započeti s učenjem daljinskih upravljača
• Da biste izbrisali sve postavljene podatke, npr. postavke sunčeve svjetlosti i vremenske sklopke, pritisnite R "Reset" tipku (2f) i svi podaci će biti izbrisani.

SAVJETI

• Raspon prijenosa se skraćuje kada signal mora proći kroz podove i zidove
• Kada se jedinica koristi s maksimalnim kapacitetom 3 minute, trebat će joj 30 minuta da se ohladi.
