SPECIFICAȚII

MOTOR PENTRU RULOU/ECRAN

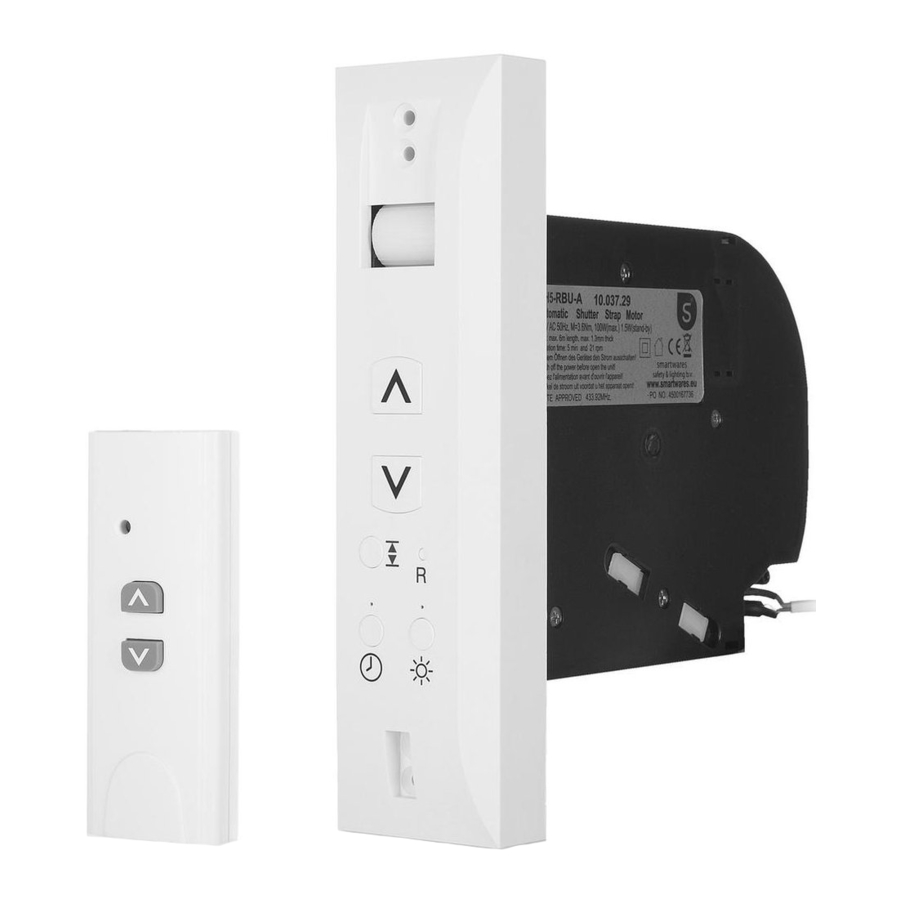

Motorul pentru rulou/ecran este un receptor care aparține seriei HE și este proiectat special pentru a fi utilizat cu o serie de receptoare On/Off cu auto-învățare. Unitatea are două moduri de funcționare: manual și automat. În modul manual, puteți controla motorul ruloului/ecranului controlându-l cu telecomanda sau cu butoanele de pe unitate. În modul automat, senzorul de lumină inclus este plasat pe fereastră, iar motorul va răspunde la valorile prestabilite de lumină și întuneric.

CONȚINUTUL PACHETULUI

PREZENTARE GENERALĂ A PRODUSULUI

INSTALARE

• Asigurați-vă că ruloul/ecranul este coborât. Apoi scoateți dispozitivul actual de înfășurare a benzii și derulați banda. În locul său, faceți o gaură de 4cm x 14cm în perete și de 17cm adâncime. Asigurați-vă că gaura va fi în linie verticală cu intrarea unei benzi din exterior pentru a evita înfășurarea greșită a benzii pe bobină (3)


• Pregătiți cablajul și trageți capătul cablului de alimentare din gaura din perete. Scoateți suportul de cablu de pe spatele motorului. Conectați sursa de alimentare și montați suportul de cablu înapoi (4)


• Introduceți banda în motor din partea frontală, în spațiul dintre rola frontală (2b) și marginea inferioară a găurii (5). Introduceți banda până când apare în partea din spate a motorului.


• Așezați gaura de la capătul benzii pe pinul bobinei principale (6) și apăsând butonul ▲ "Up" (Sus) (2c) înfășurați banda.


• Montați motorul în interiorul găurii făcute în perete. Fixați-l de perete folosind două sau patru șuruburi de fixare.
• Puneți bateria în telecomandă și acordați atenție polarității (+ și -) (7).


SETĂRI ȘI UTILIZARE

Învățarea codului ID

• Apăsați simultan butoanele "Timer" (Temporizator) (2h) și "Light" (Lumină) (2j) până când vedeți 2 LED-uri roșii (2g & 2i)
• Apăsați butonul ▲ "Up" (Sus) sau ▼ "Down" (Jos) de pe telecomandă (1c), dacă învățarea este corectă, cele 2 LED-uri se vor stinge. Dacă nu apăsați niciun buton înainte ca LED-urile să se stingă, dispozitivul va ieși din modul de învățare. Un număr maxim de 5 telecomenzi pot fi învățate de motorul ruloului/ecranului



• Pentru a reseta toate telecomenzile învățate anterior, apăsați tasta R "Reset" (Resetare) (2f).

Setarea punctului cel mai înalt și a punctului cel mai de jos
Setați punctul cel mai înalt și punctul cel mai de jos după cum urmează:

• Pentru a seta punctul cel mai înalt:
  Apăsați și mențineți apăsat butonul SET (Setare) (2e), apăsați butonul UP (Sus) (2c) și eliberați imediat ce trapa urcă (LED-urile roșii clipesc).
  Odată ce s-a atins punctul cel mai înalt dorit, eliberați butonul SET (Setare).
• Acum setați punctul cel mai de jos:
  Apăsați și mențineți apăsat butonul SET (Setare) (2e), apăsați butonul DOWN (Jos) (2d) și eliberați imediat ce trapa coboară (LED-urile roșii clipesc).
  Odată ce s-a atins punctul cel mai de jos dorit, eliberați butonul SET (Setare).
• Pentru a schimba setările, efectuați din nou procedura de mai sus. Odată ce acest lucru este programat cu succes, puteți seta funcția de temporizare.

Setarea funcției de temporizare

• Apăsați butonul "Timer" (Temporizator) (2h) o dată pentru a comuta între temporizator pornit și temporizator oprit. Când indicatorul LED "Timer" (Temporizator) (2g) este aprins, unitatea va funcționa cu temporizatorul, când LED-ul este stins, unitatea nu va utiliza temporizatorul
• Temporizatorul funcționează numai dacă ați setat punctul automat cel mai înalt și cel mai de jos. La ora la care doriți să se deschidă perdeaua, de exemplu, seara, apăsați butonul "Timer" (Temporizator) (2h) și butonul ▲"Up" (Sus) (2c) în același timp. La ora la care doriți să se închidă perdeaua, de exemplu, dimineața, apăsați butonul "Timer" (Temporizator) (2h) și butonul ▼ "Down" (Jos) (2d) în același timp.

Funcția de control al luminii solare

• Pentru a utiliza funcția de control al luminii solare, conectați mai întâi cablul senzorului de lumină (1b) la unitate (2k). Așezați ventuza pe o fereastră în locul unde poate primi cea mai bună lumină solară
• Controlul luminii solare funcționează numai atunci când sunt setate punctele cele mai înalte și cele mai de jos. Când indicatorul LED "Light" (Lumină) (2i) este aprins, motorul va utiliza setările de lumină solară, când LED-ul este stins, motorul nu va răspunde la lumina solară
• Pentru a seta nivelul luminii solare, apăsați butonul "Set" (Setare) (2e) și butonul "Light" (Lumină) (2j) în același timp. Indicatorul LED "Light" (Lumină) (2i) va clipi timp de zece secunde, detectând intensitatea curentă a luminii solare
• Dacă intensitatea luminii este peste valoarea setată timp de 10 minute, perdeaua va cădea până la punctul cel mai de jos setat. După 20 de minute, perdeaua va urca pentru a primi lumină pentru a doua oară. Dacă intensitatea luminii este încă peste valoarea setată, perdeaua se va opri până când detectează că lumina este sub valoarea setată, apoi senzorul va urca până la punctul cel mai înalt.

Ștergerea setărilor

• Pentru a șterge toate telecomenzile de pe unitate, apăsați tasta R "Reset" (Resetare) (2f) și toate ID-urile telecomenzilor vor fi eliminate din memorie. Puteți începe din nou cu învățarea telecomenzilor
• Pentru a șterge toate datele setate, de exemplu, setările de lumină solară și temporizator, apăsați tasta R "Reset" (Resetare) (2f) și toate datele vor fi șterse.

SFATURI

• Raza de transmisie este scurtată atunci când semnalul trebuie să treacă prin podele și pereți
• Când unitatea este utilizată la capacitatea sa maximă timp de 3 minute, va avea nevoie de 30 de minute pentru a se răci.
