Smartwares SH5-RBU-A, 10.037.29 Manual

ESPECIFICACIONES

MOTOR DE PERSIANA/PANTALLA

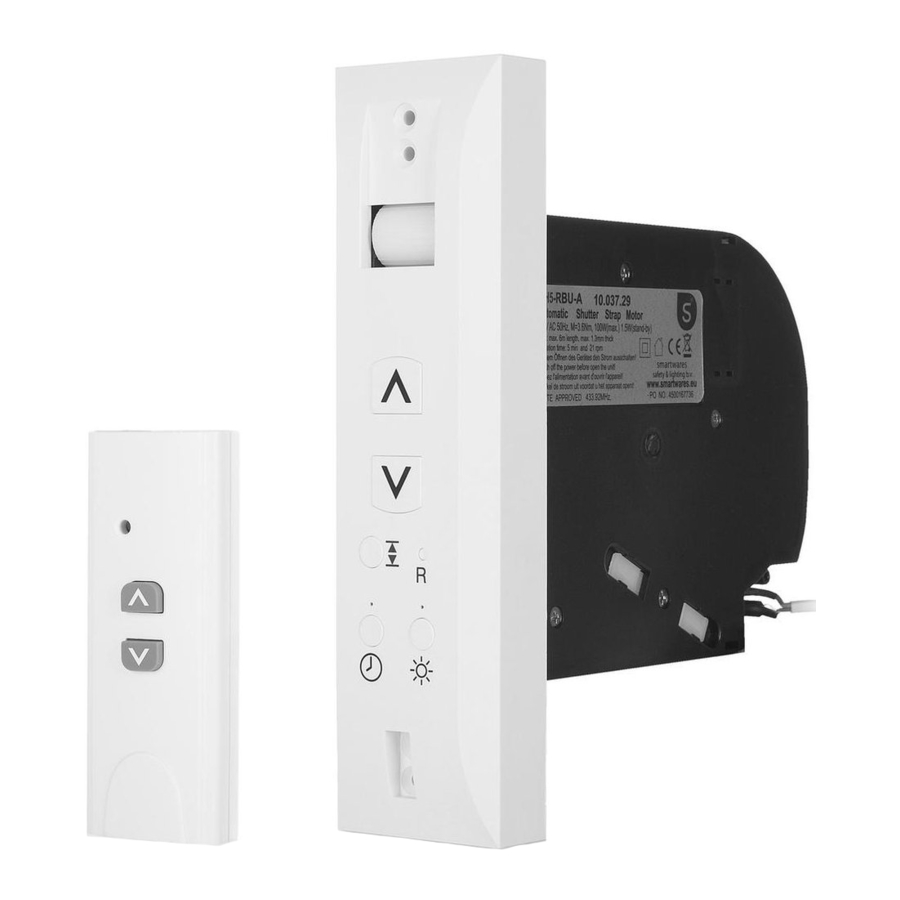

El motor de persiana/pantalla es un receptor que pertenece a la serie HE y está diseñado especialmente para su uso con una serie de receptores de autoaprendizaje de encendido/apagado. La unidad tiene dos modos de funcionamiento: manual y automático. En el modo manual, puede controlar el motor de la persiana/pantalla controlándolo con el mando a distancia o con los botones de la propia unidad. En el modo automático, el sensor de luz incluido se coloca en la ventana, y el motor responderá a los valores preestablecidos de luz y oscuridad.

CONTENIDO DEL PAQUETE

DESCRIPCIÓN GENERAL DEL PRODUCTO

INSTALACIÓN

• Asegúrese de que la persiana/pantalla esté bajada. A continuación, retire el enrollador de cinta actual y desenrolle la cinta. En su lugar, haga un agujero de 4 cm x 14 cm en la pared y 17 cm de profundidad. Asegúrese de que el agujero esté en la línea vertical a la entrada de una cinta desde el exterior para evitar que la cinta se enrolle incorrectamente en el carrete (3)


• Prepare el cableado y tire del extremo del cable de alimentación desde el agujero en la pared. Retire el soporte del cable de la parte posterior del motor. Conecte la fuente de alimentación y vuelva a montar el soporte del cable (4)


• Inserte la cinta en el motor desde la parte frontal, en el hueco entre el rollo frontal (2b) y el borde inferior del agujero (5). Inserte la cinta hasta que aparezca en la parte posterior del motor.


• Coloque el agujero del extremo de la cinta en el pasador del carrete principal (6) y, pulsando el botón ▲ "Up" (Subir) (2c), enrolle la cinta.


• Monte el motor dentro del agujero hecho en la pared. Fíjelo a la pared utilizando dos o cuatro tornillos de fijación.
• Coloque la batería del mando a distancia y preste atención a la polaridad (+ y -) (7).


AJUSTES Y USO

Aprendizaje del código ID

• Pulse los botones "Timer" (Temporizador) (2h) y "Light" (Luz) (2j) simultáneamente hasta que vea 2 LED rojos (2g & 2i)
• Pulse el botón ▲ "Up" (Subir) o ▼ "Down" (Bajar) en su mando a distancia (1c), si el aprendizaje es correcto, los 2 LED se apagarán. Si no pulsa ningún botón antes de que los LED se apaguen, el dispositivo saldrá del modo de aprendizaje. Se puede aprender un máximo de 5 mandos a distancia al motor de la persiana/pantalla



• Para restablecer todos los mandos a distancia aprendidos anteriormente, pulse la tecla R "Reset" (Restablecer) (2f).

Ajuste del punto más alto y más bajo
Ajuste el punto más alto y más bajo de la siguiente manera:

• Para ajustar el punto más alto:
  Mantenga pulsado el botón SET (2e), pulse el botón UP (Subir) (2c) y suelte tan pronto como la escotilla suba (los LED rojos parpadean).
  Una vez que se alcance el punto más alto deseado, suelte el botón SET.
• Ahora ajuste el punto más bajo:
  Mantenga pulsado el botón SET (2e), pulse el botón DOWN (Bajar) (2d) y suelte tan pronto como la escotilla baje (los LED rojos parpadean).
  Una vez que se alcance el punto más bajo deseado, suelte el botón SET.
• Para cambiar la configuración, realice el procedimiento anterior de nuevo. Una vez que esto se ha programado con éxito, puede ajustar la función de temporizador.

Ajuste de la función de temporizador

• Pulse el botón "Timer" (Temporizador) (2h) una vez para cambiar entre el temporizador activado y el temporizador desactivado. Cuando el LED indicador de "Timer" (Temporizador) (2g) está encendido, la unidad funcionará con el temporizador, cuando el LED está apagado, la unidad no utilizará el temporizador
• El temporizador sólo funciona si ha ajustado el punto más alto y más bajo automático. A la hora en que desee que se abra la cortina, por ejemplo, por la noche, pulse el botón "Timer" (Temporizador) (2h) y el botón ▲ "Up" (Subir) (2c) al mismo tiempo. A la hora en que desee que se cierre la cortina, por ejemplo, por la mañana, pulse el botón "Timer" (Temporizador) (2h) y el botón ▼ "Down" (Bajar) (2d) al mismo tiempo.

Función de control de la luz solar

• Para utilizar la función de control de la luz solar, primero conecte el cable del sensor de luz (1b) a la unidad (2k). Coloque la ventosa en una ventana en el lugar donde pueda recibir la mejor luz solar
• El control de la luz solar sólo funciona cuando se ajustan los puntos más alto y más bajo. Cuando el LED indicador de "Light" (Luz) (2i) está encendido, el motor utilizará los ajustes de luz solar, cuando el LED está apagado, el motor no responderá a la luz solar
• Para ajustar el nivel de luz solar, pulse el botón "Set" (Ajustar) (2e) y el botón "Light" (Luz) (2j) al mismo tiempo. El LED indicador de "Light" (Luz) (2i) parpadeará durante diez segundos, detectando la intensidad de la luz solar actual
• Si la intensidad de la luz supera el valor establecido durante 10 minutos, la cortina caerá hasta el punto más bajo establecido. Después de 20 minutos, la cortina subirá para recibir luz por segunda vez. Si la intensidad de la luz sigue superando el valor establecido, la cortina se detendrá hasta que detecte que la luz está por debajo del valor establecido, entonces el sensor se elevará hasta el punto más alto.

Eliminación de ajustes

• Para eliminar todos los mandos a distancia de la unidad, pulse la tecla R "Reset" (Restablecer) (2f) y todos los ID de los mandos a distancia se eliminarán de la memoria. Puede empezar de nuevo con el aprendizaje de los mandos a distancia
• Para eliminar todos los datos establecidos, por ejemplo, los ajustes de luz solar y temporizador, pulse la tecla R "Reset" (Restablecer) (2f) y todos los datos se eliminarán.

CONSEJOS

• El alcance de transmisión se acorta cuando la señal debe pasar a través de pisos y paredes
• Cuando la unidad se utiliza con su capacidad máxima durante 3 minutos, necesitará 30 minutos para enfriarse.
