Omron HEM-7132 - Návod k použití automatického monitoru krevního tlaku

Úvod

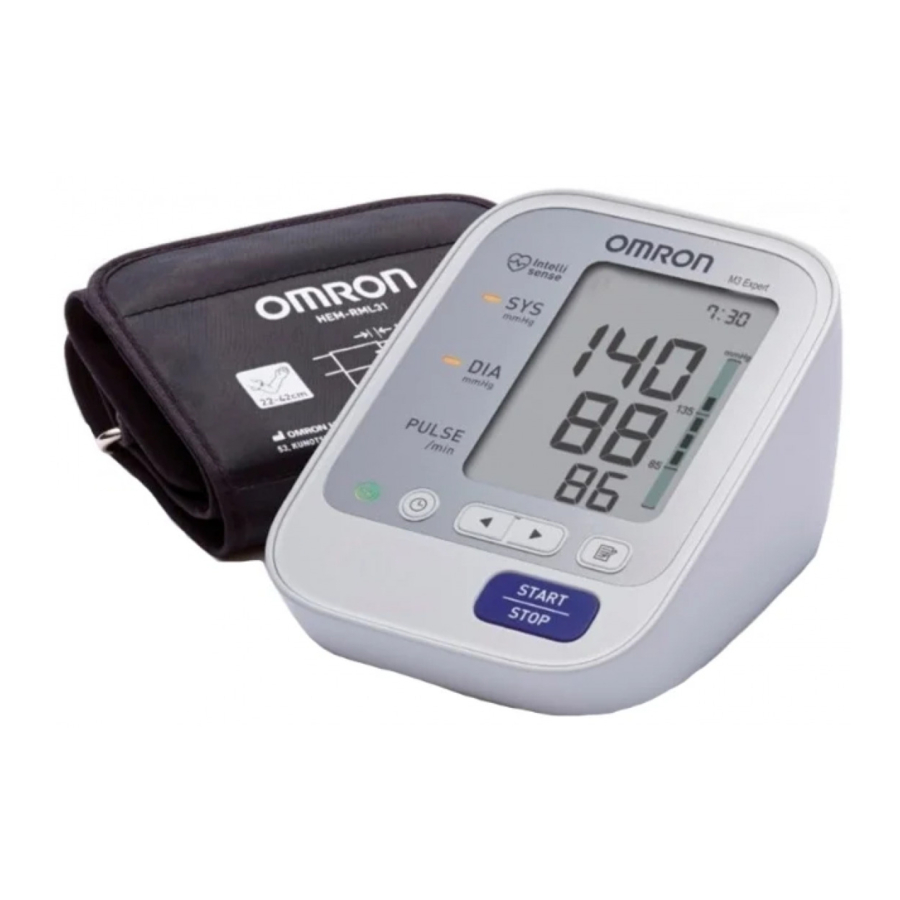

OMRON HEM-7132 je kompaktní, plně automatický monitor krevního tlaku, který pracuje na oscilometrickém principu. Měří váš krevní tlak a tepovou frekvenci jednoduše a rychle. Pro pohodlné řízené nafukování bez nutnosti přednastavení tlaku nebo opětovného nafukování zařízení používá pokročilou technologii "IntelliSense".

Zamýšlené použití

Tento produkt je určen k měření krevního tlaku a tepové frekvence osob v rozsahu určené manžety na paži, podle pokynů v tomto návodu k použití.
Je určen především pro běžné domácí použití. Před použitím jednotky si prosím přečtěte důležité bezpečnostní informace v tomto návodu k použití.

Před použitím jednotky si důkladně přečtěte tento návod k použití.
Uschovejte jej pro budoucí použití.
Pro konkrétní informace o vašem krevním tlaku se OBRAŤTE NA SVÉHO LÉKAŘE.

Důležité bezpečnostní informace

Před použitím v těhotenství nebo pokud vám byla diagnostikována arytmie nebo arterioskleróza, se poraďte se svým lékařem.
Před použitím jednotky si prosím pečlivě přečtěte tuto část.

Upozornění

Označuje potenciálně nebezpečnou situaci, která, pokud se jí nezabrání, může vést ke smrti nebo vážnému zranění.

Obecné použití

• Nepoužívejte zařízení na poraněné paži nebo na paži, která je pod lékařským ošetřením.
• Nenavíjejte manžetu na paži, pokud máte intravenózní infuzi nebo transfuzi krve.

Použití AC adaptéru (volitelné)

• Nepoužívejte AC adaptér, pokud je jednotka nebo napájecí kabel poškozen. Vypněte napájení a okamžitě odpojte napájecí kabel.
• Zapojte AC adaptér do zásuvky s odpovídajícím napětím. Nepoužívejte rozdvojku.
• Nikdy nezapojujte nebo neodpojujte napájecí kabel z elektrické zásuvky mokrýma rukama.

Upozornění

Označuje potenciálně nebezpečnou situaci, která, pokud se jí nezabrání, může vést k lehkému nebo středně těžkému zranění uživatele nebo pacienta nebo k poškození zařízení nebo jiného majetku.

Obecné použití

• Vždy se poraďte se svým lékařem. Samodiagnostika výsledků měření a samoléčba jsou nebezpečné.
• Osoby se závažnými problémy s průtokem krve nebo s poruchami krve by se měly před použitím jednotky poradit s lékařem, protože nafouknutí manžety může způsobit vnitřní krvácení.
• Pokud se během měření vyskytnou nějaké abnormality, sundejte manžetu na paži.
• Nepoužívejte toto zařízení u kojenců nebo osob, které nemohou vyjádřit své úmysly.
• Nenafukujte manžetu na paži více, než je nutné.
• Nepoužívejte jednotku k jinému účelu než k měření krevního tlaku.
• Používejte pouze schválenou manžetu na paži pro tuto jednotku. Použití jiných manžet na paži může vést k nesprávným výsledkům měření.
• Nepoužívejte mobilní telefon nebo jiná zařízení, která vyzařují elektromagnetická pole, v blízkosti jednotky. To může vést k nesprávné funkci jednotky.
• Nerozebírejte jednotku ani manžetu na paži.

Použití baterií

• Nevkládejte baterie s nesprávně zarovnanou polaritou.
• Používejte s touto jednotkou pouze čtyři alkalické nebo manganové baterie "AA". Nepoužívejte jiné typy baterií. Nepoužívejte nové a použité baterie dohromady.
• Vyjměte baterie, pokud jednotku nebudete používat 3 měsíce nebo déle.

Použití AC adaptéru (volitelné)

• Zasuňte napájecí zástrčku úplně.
• Při odpojování napájecí zástrčky netahejte za napájecí kabel. Ujistěte se, že držíte napájecí zástrčku.
• Při manipulaci s napájecím kabelem dodržujte následující:
  Nepoškozujte jej. Nelámejte jej.
  Nemanipulujte s ním. Násilně jej neohýbejte ani netahejte.
  Nekruťte jím. Nesvazujte jej během používání.
  Nemačkejte jej. Neumisťujte pod těžké předměty.
• Otřete prach z napájecí zástrčky.
• Odpojte napájecí zástrčku, pokud produkt nebudete delší dobu používat.
• Před zahájením údržby odpojte napájecí zástrčku.
• Používejte pouze originální AC adaptér určený pro tuto jednotku. Použití nepodporovaných adaptérů může poškodit a/nebo může být pro jednotku nebezpečné.

Obecná opatření

• Násilně neohýbejte manžetu na paži ani nadměrně neohýbejte vzduchovou hadičku.
• Chcete-li odpojit vzduchovou zástrčku, zatáhněte za vzduchovou zástrčku v místě připojení k hlavní jednotce, nikoli za samotnou hadičku.
• Nevystavujte jednotku a manžetu na paži silným nárazům a vibracím ani je neupusťte.
• Nenafukujte manžetu na paži, pokud není ovinuta kolem vaší paže.
• Přečtěte si a dodržujte "Důležité informace týkající se elektromagnetické kompatibility (EMC)" v části Technické údaje.
• Při likvidaci zařízení a veškerého použitého příslušenství nebo volitelných dílů si přečtěte a dodržujte "Správnou likvidaci tohoto produktu" v části Technické údaje.

Přehled

Hlavní jednotka

1. Displej
2. Tlačítko paměti
3. Tlačítko START/STOP
4. Nastavení data/času () tlačítko
5. Kontrolka správného nasazení manžety
6. Tlačítka Nahoru/Dolů ()
7. Barevný indikátor krevního tlaku
8. Prostor pro baterie
9. Konektor AC adaptéru (pro volitelný AC adaptér)
10. Vzduchový konektor

Manžeta na paži

11. Vzduchová zástrčka
12. Vzduchová hadička
13. Manžeta na paži (obvod paže 22 - 42 cm)

Displej

14. Symbol průměrné hodnoty
15. Symbol paměti
16. Symbol nepravidelného srdečního tepu
17. Systolický krevní tlak
18. Diastolický krevní tlak
19. Symbol slabé baterie
20. Kontrolka správného nasazení manžety
21. Symbol srdečního tepu
    • Během měření bliká.
22. Zobrazení data/času
23. Symbol chyby pohybu
24. Indikátor úrovně krevního tlaku
25. Symbol vypouštění
26. Zobrazení pulsu a číslo paměti

Příprava

Instalace/výměna baterií

1. Sejměte kryt baterií.
2. Vložte čtyři baterie "AA" podle označení v prostoru pro baterie a poté nasaďte kryt baterií.

   Poznámky:
   • Pokud se na displeji objeví symbol slabé baterie (), vypněte monitor a poté vyměňte všechny baterie současně.
   • Naměřené hodnoty zůstávají uloženy v paměti i po výměně baterií.
   • Dodané baterie mohou mít kratší životnost.
     Likvidace použitých baterií by měla být prováděna v souladu s národními předpisy pro likvidaci baterií.

Nastavení data a času

1. Stiskněte tlačítko .
2. Před prvním měřením nastavte na monitoru správné datum a čas.

3. Stiskněte tlačítko START/STOP (spustit/zastavit) pro uložení nastavení.
   Poznámky:
   • Pokud byly baterie vyměněny, bude nutné znovu nastavit datum a čas.
   • Pokud datum a čas nejsou nastaveny, během nebo po měření se zobrazí "-:--".

Použití přístroje

Nasazení manžety na paži

Odstraňte z horní části paže těsný oděv nebo těsně vyhrnutý rukáv. Nenasazujte manžetu na paži přes silné oblečení.

1. Zasuňte vzduchovou zástrčku bezpečně do vzduchové zdířky.

2. Nasaďte manžetu na paži na horní část paže.

   Spodní okraj manžety by měl být 1 až 2 cm nad loktem. Vzduchová hadička je vycentrována na středu vnitřní strany paže.

3. Pevně zapněte textilní suchý zip.

   Poznámky:
   • Když měříte na pravé paži, vzduchová hadička bude na straně vašeho lokte. Dávejte pozor, abyste si neopírali paži o vzduchovou hadičku.

   • Krevní tlak se může lišit mezi pravou a levou paží, a proto se mohou lišit i naměřené hodnoty krevního tlaku. Společnost OMRON doporučuje, abyste pro měření vždy používali stejnou paži. Pokud se hodnoty mezi oběma pažemi výrazně liší, poraďte se se svým lékařem, kterou paži máte pro měření používat.

Jak správně sedět

Pro měření musíte být uvolnění a pohodlně usazení, v prostředí s příjemnou pokojovou teplotou. Před měřením se 30 minut nekoupejte, nepijte alkohol ani kofein, nekuřte, necvičte ani nejezte.

• Seďte na židli s nohama položenýma na podlaze.
• Seďte vzpřímeně s rovnými zády.
• Manžeta na paži by měla být ve stejné výšce jako vaše srdce.

Provedení měření

Poznámky:

• Chcete-li měření zrušit, stiskněte tlačítko START/STOP (spustit/zastavit) pro uvolnění vzduchu v manžetě na paži.
• Během měření zůstaňte v klidu.

1. Stiskněte tlačítko START/STOP (spustit/zastavit).
   Manžeta na paži se začne automaticky nafukovat.

   Poznámka: Před dalším měřením krevního tlaku počkejte 2–3 minuty. Čekání mezi měřeními umožňuje tepnám vrátit se do stavu před měřením krevního tlaku.
   Vždy se poraďte se svým lékařem. Samodiagnostika výsledků měření a samoléčba jsou nebezpečné.
   Kontrolka správného nasazení manžety:
   Pokud kontrolka správného nasazení manžety svítí zeleně, manžeta je správně a dostatečně pevně nasazena na paži a měření je přesné a spolehlivé. Pokud nesvítí, měření není spolehlivé kvůli nesprávnému nasazení manžety. Nasaďte manžetu znovu, dbejte na její správné nasazení a měření opakujte.
2. Sejměte manžetu z paže.
3. Stiskněte tlačítko START/STOP (spustit/zastavit) pro vypnutí monitoru.
   Monitor automaticky uloží měření do paměti. Automaticky se vypne po 2 minutách.

• Pokud je váš systolický nebo diastolický tlak mimo standardní rozsah, indikátor barvy krevního tlaku se při zobrazení výsledku měření rozsvítí oranžově. Nedávný výzkum naznačuje, že následující hodnoty lze použít jako vodítko pro vysoký krevní tlak při měření doma.


  Systolický krevní tlak	Nad 135 mmHg
  Diastolický krevní tlak	Nad 85 mmHg

  Toto kritérium platí pro měření krevního tlaku doma.
• Váš monitor krevního tlaku obsahuje funkci detekce nepravidelného srdečního tepu. Nepravidelný srdeční tep může ovlivnit výsledky měření. Algoritmus pro detekci nepravidelného srdečního tepu automaticky určí, zda je měření použitelné nebo je třeba jej opakovat. Pokud jsou výsledky měření ovlivněny nepravidelným srdečním tepem, ale výsledek je platný, zobrazí se výsledek spolu se symbolem nepravidelného srdečního tepu (). Pokud nepravidelný srdeční tep způsobí neplatnost měření, nezobrazí se žádný výsledek. Pokud se po provedení měření zobrazí symbol nepravidelného srdečního tepu (), měření opakujte. Pokud se symbol nepravidelného srdečního tepu () zobrazuje často, informujte o tom svého lékaře.

• Pokud se během měření pohnete, na displeji se zobrazí symbol chyby pohybu (). Zůstaňte v klidu a měření opakujte.


Použití režimu hosta

Monitor ukládá hodnoty měření pro jednoho uživatele do paměti. Režim hosta lze použít k provedení jediného měření pro jiného uživatele. Při výběru režimu hosta se do paměti neukládají žádné hodnoty měření.

1. Stiskněte a podržte tlačítko START/STOP (spustit/zastavit) déle než 3 sekundy.
   Zobrazení data/času zmizí.

2. Uvolněte tlačítko START/STOP (spustit/zastavit), když zobrazení data/času zhasne.
   Manžeta na paži se začne automaticky nafukovat.

Použití funkce paměti

Monitor automaticky uloží výsledek až 60 sad. Může také vypočítat průměrnou hodnotu na základě měření z posledních tří měření provedených během 10 minut. Pokud jsou v paměti pro toto období pouze dvě měření, průměr bude založen na dvou měřeních. Pokud je v paměti pro toto období jedno měření, průměr bude založen na jednom měření.

Poznámky:

• Pokud je paměť plná, monitor smaže nejstarší měření.
• Při prohlížení měření provedeného bez nastavení data a času se místo data a času zobrazí "-:--".

Zobrazení měření uložených v paměti

1. Stiskněte tlačítko .
   Číslo paměti se zobrazí na sekundu před zobrazením tepové frekvence. Nejnovější sada je očíslována "1".

   Poznámky:
   • Pokud je váš systolický nebo diastolický tlak mimo standardní rozsah, při zobrazení výsledku měření se rozsvítí indikátor barvy krevního tlaku.
   • Výsledek kontroly správného nasazení manžety se zobrazí na displeji spolu s hodnotami měření. Kontrolka správného nasazení manžety se nerozsvítí.
     : Manžeta na paži byla správně a dostatečně pevně nasazena.
     : Manžeta na paži byla volná nebo nebyla nasazena správně.
2. Stiskněte tlačítko nebo pro zobrazení měření uložených v paměti.
   : Ke starším měřením
   : K novějším měřením

Zobrazení průměrné hodnoty

1. Stiskněte a podržte tlačítko déle než 3 sekundy.

   Poznámky:
   • Pokud bylo předchozí měření provedeno bez nastavení data a času, průměrná hodnota se nevypočítá.
   • Pokud nejsou v paměti uloženy žádné výsledky měření, zobrazí se následující obrazovka.


Smazání všech hodnot uložených v paměti

Když se zobrazí symbol paměti (), nejprve stiskněte tlačítko paměti. Poté jej podržte stisknuté a současně stiskněte tlačítko START/STOP (spustit/zastavit) na více než 3 sekundy.

Poznámka: Uložená měření nelze smazat částečně.

Odstraňování problémů a údržba

Ikony a chybové zprávy

Zobrazení chyby	Příčina	Náprava
	Byly detekovány nepravidelné srdeční údery.	Sejměte manžetu. Počkejte 2–3 minuty a poté proveďte další měření. Opakujte kroky v části Provádění měření. Pokud se tato chyba bude i nadále zobrazovat, kontaktujte svého lékaře.
	Pohyb během měření.	Pečlivě si přečtěte a opakujte kroky v části Provádění měření.
	Baterie jsou slabé.	Měli byste je včas vyměnit za nové. Viz část Instalace/výměna baterií.
	Baterie jsou vybité.	Měli byste je ihned vyměnit za nové. Viz část Instalace/výměna baterií.
	Vzduchová zástrčka je odpojena.	Zasuňte zástrčku bezpečně. Viz část Nasazení manžety.
	Manžeta není správně nasazena.	Nasaďte manžetu správně. Viz část Nasazení manžety.
	Z manžety uniká vzduch.	Vyměňte manžetu za novou. Viz kapitola Volitelné díly.
	Pohyb během měření a manžeta nebyla dostatečně nafouknuta.	Opakujte měření. Během měření zůstaňte v klidu a nemluvte. Viz část Provádění měření.
		Pokud se "E2" opakovaně zobrazuje, nafoukněte manžetu ručně, dokud nebude o 30 až 40 mmHg vyšší než váš předchozí výsledek měření. Viz část Provádění měření.
	Manžeta byla při ručním nafukování nafouknuta nad 299 mmHg.	Nenafukujte manžetu nad 299 mmHg. Viz část Provádění měření.
	Pohyb během měření.	Opakujte měření. Během měření zůstaňte v klidu a nemluvte. Viz část Provádění měření.
	Oblečení překáží manžetě.	Odstraňte veškeré oblečení, které překáží manžetě. Viz část Nasazení manžety.
	Chyba zařízení.	Kontaktujte svého místního zástupce společnosti OMRON.

Odstraňování problémů

Problém	Příčina	Náprava
Hodnota je extrémně nízká (nebo vysoká).	Manžeta není správně nasazena.	Nasaďte manžetu správně. Viz část Nasazení manžety.
	Pohyb nebo mluvení během měření.	Během měření zůstaňte v klidu a nemluvte. Viz část Provádění měření.
	Oblečení překáží manžetě.	Odstraňte veškeré oblečení, které překáží manžetě. Viz část Nasazení manžety.
Tlak v manžetě nestoupá.	Vzduchová hadička není bezpečně připojena k hlavní jednotce.	Ujistěte se, že je vzduchová hadička bezpečně připojena. Viz část Nasazení manžety.
	Z manžety uniká vzduch.	Vyměňte manžetu za novou. Viz kapitola Volitelné díly.
Kontrolka správného nasazení manžety nesvítí. Manžeta se příliš brzy vyfoukne.	Manžeta je uvolněná.	Nasaďte manžetu správně tak, aby byla pevně ovinuta kolem paže. Viz část Nasazení manžety.
Nelze měřit nebo jsou hodnoty příliš nízké nebo příliš vysoké.	Manžeta nebyla dostatečně nafouknuta.	Nafoukněte manžetu tak, aby byla o 30 až 40 mmHg vyšší než váš předchozí výsledek měření. Viz část Provádění měření.
Po stisknutí tlačítek se nic neděje.	Baterie jsou vybité.	Vyměňte baterie za nové. Viz část Instalace/výměna baterií.
	Baterie byly vloženy nesprávně.	Vložte baterie se správnou (+/-) polaritou. Viz část Instalace/výměna baterií.
Jiné problémy.	Stiskněte tlačítko START/STOP (START/STOP) a opakujte měření. Pokud problém přetrvává, zkuste vyměnit baterie za nové. Pokud se tím problém nevyřeší, kontaktujte svého místního zástupce společnosti OMRON.

Údržba

Chcete-li chránit zařízení před poškozením, dodržujte následující pokyny:

• Nevystavujte hlavní jednotku a manžetu extrémním teplotám, vlhkosti, vlhkosti nebo přímému slunečnímu záření.
• Manžetu ani hadičky pevně neskládejte.
• Nenafukujte manžetu nad 299 mmHg.
• Jednotku nerozebírejte.
• Nevystavujte jednotku silným nárazům nebo vibracím (například upuštění jednotky na podlahu).
• K čištění hlavní jednotky nepoužívejte těkavé kapaliny.
• Manžetu neperte ani ji neponořujte do vody.
• K čištění manžety nepoužívejte benzín, ředidla ani podobná rozpouštědla.
• Neprovádějte sami žádné opravy. Pokud se vyskytne závada, obraťte se na svého místního zástupce společnosti OMRON.
• Jednotku byste měli čistit měkkým, suchým hadříkem.
• K čištění manžety použijte měkký, navlhčený hadřík a neutrální mýdlo.

Poznámka: Při likvidaci zařízení a veškerého použitého příslušenství nebo volitelných dílů si přečtěte a dodržujte pokyny v části „Správná likvidace tohoto produktu“ v části Technické údaje.

Kalibrace a servis

• Přesnost tohoto monitoru krevního tlaku byla pečlivě testována a je navržena pro dlouhou životnost.
• Obecně se doporučuje nechat jednotku zkontrolovat každé dva roky, aby se zajistilo správné fungování a přesnost. Obraťte se na svého místního zástupce společnosti OMRON.

Skladování

1. Odpojte vzduchovou zástrčku ze vzduchové zásuvky.
2. Jemně složte vzduchovou hadičku do manžety.

   Poznámky:
   • Neohýbejte vzduchovou hadičku nadměrně.
   • Neskladujte jednotku v následujících situacích:
     • Pokud je jednotka mokrá.
     • Místa vystavená extrémním teplotám, vlhkosti, přímému slunečnímu záření, prachu nebo korozivním výparům.
     • Místa vystavená vibracím, nárazům nebo kde bude pod úhlem.

Volitelné díly

Poznámka: Informace o vhodných modelech volitelných dílů získáte od místních zástupců společnosti OMRON.

Použití volitelného síťového adaptéru

1. Zasuňte zástrčku síťového adaptéru do zásuvky síťového adaptéru na zadní straně hlavní jednotky.
2. Zapojte síťový adaptér do elektrické zásuvky.

Chcete-li síťový adaptér odpojit, nejprve jej odpojte z elektrické zásuvky a poté vyjměte zástrčku síťového adaptéru z hlavní jednotky.

Technické údaje

Product Description (Popis produktu)	Automatic Blood Pressure Monitor (Automatický monitor krevního tlaku)
Model	HEM-7132
Display (Displej)	LCD Digital Display (LCD digitální displej)
Measurement Method (Metoda měření)	Oscillometric method (Oscilometrická metoda)
Measurement Range (Rozsah měření)	Pressure (Tlak): 0 to 299 mmHg Pulse (Puls): 40 to 180 beats/ min. (úderů/min.)
Accuracy (Přesnost)	Pressure (Tlak): ±3 mmHg Pulse (Puls): ±5% of display reading (zobrazené hodnoty)
Inflation (Nafukování)	Fuzzy-logic controlled by electric pump (Řízeno fuzzy logikou pomocí elektrického čerpadla)
Deflation (Vypouštění)	Automatic pressure release valve (Automatický vypouštěcí ventil tlaku)
Memory (Paměť)	60 Measurements with date and time (60 měření s datem a časem)
Rating (Hodnocení)	DC6V 4W
Power Source (Zdroj napájení)	4 "AA" batteries 1.5V or AC adapter (optional, INPUT AC100-240V 50/60Hz 0.12A) (4 "AA" baterie 1,5 V nebo AC adaptér (volitelný, VSTUP AC100-240V 50/60Hz 0,12A))
Battery Life (Životnost baterie)	Approx. 1000 measurements (using new alkaline batteries) (Přibližně 1000 měření (s použitím nových alkalických baterií))
Applied Part (Aplikovaná část)	= Type BF (Typ BF)
Protection Against Electric Shock (Ochrana před úrazem elektrickým proudem)	Internally powered ME equipment (When using only the batteries) (ME zařízení s vnitřním napájením (Při použití pouze baterií)) = Class II ME equipment (Optional AC adapter) (= ME zařízení třídy II (Volitelný AC adaptér))
Operating temperature/ Humidity (Provozní teplota/vlhkost)	+10 to +40°C / 30 to 85% RH
Storage temperature/ Humidity/ Air pressure (Skladovací teplota/vlhkost/tlak vzduchu)	-20 to +60°C / 10 to 95% RH / 700-1060 hPa
Console Weight (Hmotnost konzole)	Approx. 280g without batteries (Přibližně 280 g bez baterií)
Cuff Weight (Hmotnost manžety)	Approx. 170g (Přibližně 170 g)
Outer Dimensions (Vnější rozměry)	Approx. 107 (w) mm × 79 (h) mm × 141(l) mm
Cuff Dimensions (Rozměry manžety)	Approx. 145 mm × 532 mm (Cuff: arm circumference 22 to 42 cm) ((Manžeta: obvod paže 22 až 42 cm))
Cuff/ Tube Material (Materiál manžety/trubice)	Nylon, polyester, polyvinyl chloride (Nylon, polyester, polyvinylchlorid)
Package Content (Obsah balení)	Main unit, arm cuff, instruction manual, battery set (Hlavní jednotka, manžeta na paži, návod k použití, sada baterií)

Note: Subject to technical modification without prior notice. (Poznámka: Technické změny vyhrazeny bez předchozího upozornění.)

Stáhnout návod

Zde si můžete stáhnout úplnou verzi návodu ve formátu pdf, může obsahovat další bezpečnostní pokyny, informace o záruce, pravidla FCC atd.

Stáhnout Omron HEM-7132 - Návod k použití automatického monitoru krevního tlaku

Dostupné jazyky
