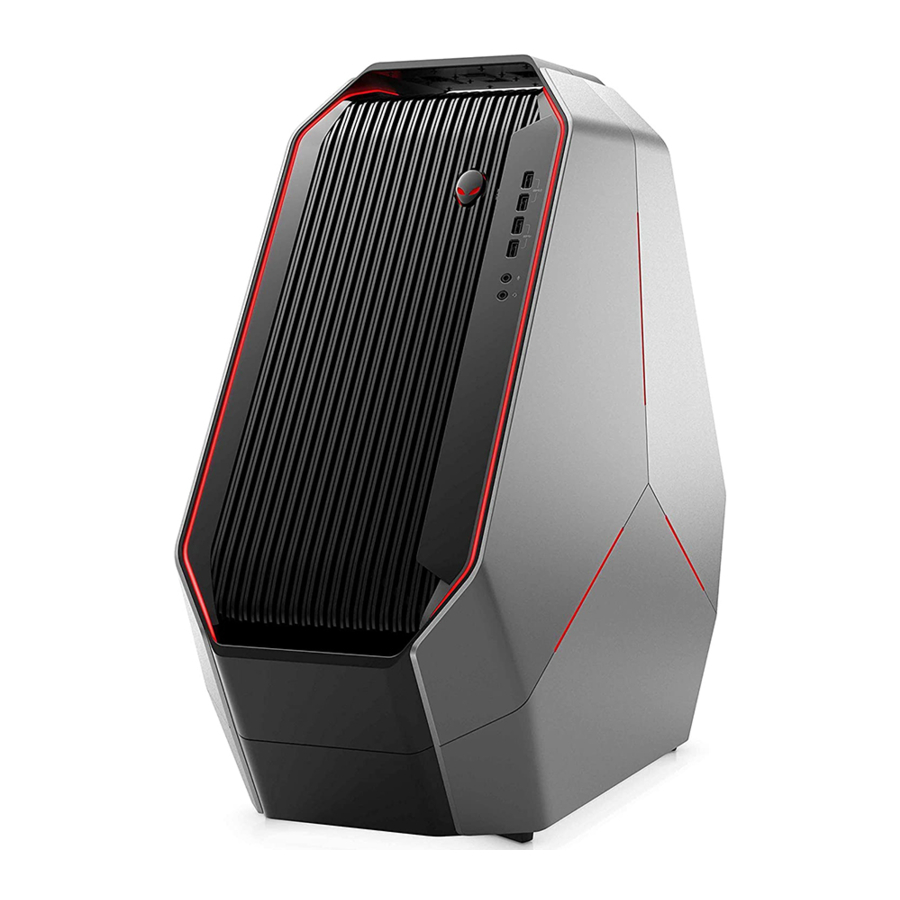

Dell Alienware Area-51 R7, D03X-manual

Noter/advarsler og bemærkninger

BEMÆRK: En BEMÆRKNING angiver vigtige oplysninger, der hjælper dig med at få bedre gavn af dit produkt.

FORSIGTIG angiver enten potentiel beskadigelse af hardware eller tab af data og fortæller dig, hvordan du undgår problemet.

En ADVARSEL angiver en potentiel risiko for materiel skade, personskade eller dødsfald.

Konfigurer din enhed

1. Tilslut tastatur og mus.

2. Opret forbindelse til dit netværk ved hjælp af et kabel, eller opret forbindelse til et trådløst netværk.

3. Tilslut skærmen.


BEMÆRK: DisplayPort på computerens bagpanel er dækket til. Tilslut skærmen til computerens separate grafikkort.
BEMÆRK: Hvis du har ét grafikkort, vil PCI-Express (grafik) slot 1 være det primære grafikkort. Hvis du har to grafikkort, vil PCI-Express (grafik) slot 4 være det primære grafikkort. Hvis du har tre eller fire grafikkort, vil PCI-Express (grafik) slot 7 være det primære grafikkort.

4. Tilslut strømkablet.

5. Tryk på tænd/sluk-knappen.

6. Opret et gendannelsesdrev til Windows.

BEMÆRK: Det anbefales at oprette et gendannelsesdrev for at fejlfinde og løse problemer, der måtte opstå med Windows.
Du kan finde flere oplysninger under Opret et USB-gendannelsesdrev til Windows.

Opret et USB-gendannelsesdrev til Windows

Opret et gendannelsesdrev for at fejlfinde og løse problemer, der måtte opstå med Windows. Et tomt USB-flashdrev med en minimumskapacitet på 16 GB er påkrævet for at oprette gendannelsesdrevet.

BEMÆRK: Denne proces kan tage op til en time at fuldføre.
BEMÆRK: Følgende trin kan variere afhængigt af den installerede version af Windows. Se Microsofts supportside for de seneste instruktioner.

1. Tilslut USB-flashdrevet til computeren.
2. I Windows-søgning skal du skrive Gendannelse.
3. I søgeresultaterne skal du klikke på Opret et gendannelsesdrev.
   Vinduet Kontrol af brugerkonti vises.
4. Klik på Ja for at fortsætte.
   Vinduet Gendannelsesdrev vises.
5. Vælg Sikkerhedskopiér systemfiler til gendannelsesdrevet, og klik på Næste.
6. Vælg USB-flashdrevet, og klik på Næste.
   Der vises en meddelelse, der angiver, at alle data på USB-flashdrevet slettes.
7. Klik på Opret.
8. Klik på Afslut.
   Du kan finde flere oplysninger om geninstallation af Windows ved hjælp af USB-gendannelsesdrevet i afsnittet Fejlfinding i produktets Service Manual på Manualer på Dells supportwebsted.

Produktvisninger

Forside

1. Tænd/sluk-knap (Alienhead)
   Tryk for at tænde computeren, hvis den er slukket, i slumretilstand eller i dvaletilstand.
   Tryk for at sætte computeren i slumretilstand, hvis den er tændt.
   Tryk og hold nede i 4 sekunder for at gennemtvinge nedlukning af computeren.
   BEMÆRK: Du kan tilpasse funktionaliteten for tænd/sluk-knappen under Strømstyring.
2. USB 3.1 Gen 1-port med PowerShare (2)
   Tilslut eksterne enheder som f.eks. eksterne lagerenheder og printere.
   Giver dataoverførselshastigheder på op til 5 Gbps. PowerShare giver dig mulighed for at oplade dine USB-enheder, selv når computeren er slukket.
   BEMÆRK: Hvis computeren er slukket eller i dvaletilstand, skal du tilslutte strømadapteren for at oplade dine enheder ved hjælp af PowerShare-porten. Du skal aktivere denne funktion i BIOS-opsætningsprogrammet.
   BEMÆRK: Visse USB-enheder oplades muligvis ikke, når computeren er slukket eller i slumretilstand. I sådanne tilfælde skal du tænde computeren for at oplade enheden.
3. USB 3.1 Gen 1-porte (2)
   Tilslut eksterne enheder som f.eks. eksterne lagerenheder og printere. Giver dataoverførselshastigheder på op til 5 Gbps.
4. Mikrofonport
   Tilslut en ekstern mikrofon for at give lydinput.
5. Hovedtelefonport
   Tilslut hovedtelefoner eller højttalere.

Bagside

1. Lysknap til I/O-tilgængelighed på bagside
   Tryk for at belyse portene på bagpanelet.
2. Mærkat med lovpligtige oplysninger
   Indeholder lovpligtige oplysninger om computeren.
3. Bagpanel
   Tilslut USB, lyd, video og andre enheder.
4. Stik til strømkabel
   Tilslut et strømkabel for at forsyne computeren med strøm.
5. Knap til diagnosticering af strømforsyning
   Tryk for at kontrollere strømforsyningens tilstand.
6. Lysdiode til diagnosticering af strømforsyning
   Angiver strømforsyningens tilstand.
7. PCI-Express (grafik) slot 7
   Tilslut et PCI-Express X16-kort, f.eks. grafik-, lyd- eller netværkskort for at forbedre computerens funktioner.
8. PCI-Express slot 6
   Tilslut et PCI-Express X4-kort, f.eks. lyd- eller netværkskort for at forbedre computerens funktioner.
9. PCI-Express (grafik) slot 5 Visninger af Alienware Area-51 R7
   Tilslut et PCI-Express X16-kort, f.eks. grafik-, lyd- eller netværkskort for at forbedre computerens funktioner.
10. PCI-Express (grafik) slot 4
    Tilslut et PCI-Express X16-kort, f.eks. grafik-, lyd- eller netværkskort for at forbedre computerens funktioner.
11. PCI-Express (grafik) slot 3
    Tilslut et PCI-Express X16-kort, f.eks. grafik-, lyd- eller netværkskort for at forbedre computerens funktioner.
12. PCI-Express (grafik) slot 1
    Tilslut et PCI-Express X16-kort, f.eks. grafik-, lyd- eller netværkskort for at forbedre computerens funktioner.
    BEMÆRK: Dell tilbyder tre grafikkortkonfigurationer, men din computer understøtter fire grafikkortkonfigurationer. Du kan købe det fjerde grafikkort separat og opgradere senere. Du kan finde flere oplysninger under Video.
    BEMÆRK: Du kan finde flere oplysninger om installation af PCI-Express-grafikkortet under Installationsmatrix for PCI-Express-grafikkort.
13. Service Tag-mærkat
    Service Tag er en unik alfanumerisk identifikator, der gør det muligt for Dells serviceteknikere at identificere hardwarekomponenterne i din computer og få adgang til garantioplysninger.
14. Slot til sikkerhedskabel (til Kensington-låse)
    Tilslut et sikkerhedskabel for at forhindre uautoriseret flytning af computeren.
15. Lås til slot til sikkerhedskabel
    Slip for at åbne sidepanelet.

Bagpanel

1. USB 3.1 Gen 2-port
   Tilslut eksterne enheder som f.eks. eksterne lagerenheder og printere. Giver dataoverførselshastigheder på op til 10 Gbps.
2. Lysdiode for harddiskaktivitet
   Tændes, når computeren læser fra eller skriver til harddisken.
3. USB 3.1 Gen 2 (Type-C)-port med PowerShare
   Tilslut eksterne enheder som f.eks. lagerenheder og printere.
   Giver dataoverførselshastigheder på op til 10 Gbps. Understøtter Power Delivery, der muliggør tovejs strømforsyning mellem enheder. Giver op til 15 W effekt, hvilket giver mulighed for hurtigere opladning af eksterne enheder.
   PowerShare giver dig mulighed for at oplade dine USB-enheder, selv når computeren er slukket.
   BEMÆRK: Type-C-porten giver kun USB-datafunktion, og ingen alternative video- eller Thunderbolt-tilstandsfunktioner understøttes.
4. USB 3.1 Gen 1-porte (6)
   Tilslut eksterne enheder som f.eks. lagerenheder og printere. Giver dataoverførselshastigheder på op til 5 Gbps.
5. Bageste L/R surround-port
   Tilslut lydenheder som f.eks. højttalere og forstærkere. I en 5.1-højttalerkanalopsætning skal du tilslutte de bageste venstre og højre højttalere.
6. Side L/R surround-port
   Tilslut de venstre og højre sidehøjttalere eller surround sound-højttalere.
7. Optisk S/PDIF-port
   Tilslut en forstærker, højttalere eller et tv for digital lydudgang via et optisk kabel.
8. Line-out-port
   Tilslut højttalere.
9. Line-in-port
   Tilslut optagelses- eller afspilningsenheder som f.eks. en mikrofon eller en cd-afspiller.
10. Center/subwoofer-port
    Tilslut subwooferen.
11. Netværksporte (2)
    Tilslut et Ethernet-kabel (RJ45) fra en router eller et bredbåndsmodem for netværks- eller internetadgang.
12. USB 2.0-porte (2)
    Tilslut eksterne enheder som f.eks. eksterne lagerenheder og printere. Giver dataoverførselshastigheder på op til 480 Mbps.

Produktspecifikationer

Mål og vægt

Tabel 1. Mål og vægt

Beskrivelse	Værdier
Højde	569,25 mm (22,41 tommer)
Bredde	638,96 mm (25,16 tommer)
Dybde	272,71 mm (10,74 tommer)
Vægt (omtrentlig)	28 kg (61,73 lbs)
	BEMÆRK: Vægten på din computer varierer afhængigt af den bestilte konfiguration og produktionsvariationen.

Processorer

Tabel 2. Processorer

Chipset

Tabel 3. Chipset

Operativsystem

• Windows 10 Home (64-bit)
• Windows 10 Professional (64-bit)

Hukommelse

Tabel 4. Hukommelsesspecifikationer

Porte og stik

Tabel 5. Porte og stik

Beskrivelse	Værdier
Foran
USB	To USB 3.1 Gen 1-porte To USB 3.1 Gen 1-porte med PowerShare
Lyd	Én headsetport Én mikrofonport
Bagside
Netværk	To RJ-45-porte
USB	To USB 2.0-porte Seks USB 3.1 Gen 1-porte Én USB 3.1 Gen 2-port Én USB 3.1 Gen 2 (Type-C)-port med PowerShare
Lyd	Fire lydudgangs-/hovedtelefonporte Én lydindgangs-/mikrofonport
Video	Én optisk S/PDIF-port
Hukommelseskortlæser	Understøttes ikke
Strømport	Understøttes ikke
Smartcardlæser	Understøttes ikke
Sikkerhed	Hængelåsringe
Legacy-porte	Understøttes ikke
Internt
Udvidelse	Fire SATA-porte
M.2	Én M.2-kortslot til WLAN og Bluetooth Én M.2-kortslot til 2280 solid-state-drev BEMÆRK: Hvis du vil vide mere om funktionerne i forskellige typer M.2-kort, skal du se Knowledge Base-artiklen SLN301626.

Kommunikation

Ethernet
Tabel 6. Ethernet-specifikationer

Trådløst modul
Tabel 7. Specifikationer for trådløst modul

Video

BEMÆRK: Hvis du konfigurerer din computer til fire kortkonfigurationer, skal du bruge AMD RX570X eller AMD RX580X.

Tabel 8. Videospecifikationer

Lyd

Tabel 9. Lydspecifikationer

Lager

Tabel 10. Lagerspecifikationer

Effektværdier

Tabel 11. Specifikationer for strømadapter

Computermiljø

Luftbårent forureningsniveau: G1 som defineret af ISA-S71.04-1985

Tabel 12. Computermiljø

* Målt ved hjælp af et tilfældigt vibrationsspektrum, der simulerer brugermiljøet.
† Målt ved hjælp af en 2 ms halvtone-impuls, når harddisken er i brug.
‡ Målt ved hjælp af en 2 ms halvtone-impuls, når harddiskens hoved er i parkeret position.

Installationsmatrix for PCI-Express-grafikkort

850 W strømforsyningsenhed

Tabel 13. Installationsmatrix for PCI-Express-grafikkort

1500 W strømforsyningsenhed
BEMÆRK: Dell tilbyder tre grafikkonfigurationer, men din computer understøtter fire grafikkonfigurationer. Du kan købe det fjerde grafikkort separat og opgradere senere. For at få mere information se Video.

Tabel 14. Installationsmatrix for PCI-Express-grafikkort

Få hjælp og kontakt Alienware

Selvhjælpsressourcer

Du kan få oplysninger og hjælp om Alienware-produkter og -tjenester ved hjælp af disse online selvhjælpsressourcer:

Tabel 15. Alienware-produkter og online selvhjælpsressourcer

Selvhjælpsressourcer	Ressourceplacering
Oplysninger om Alienware-produkter og -tjenester	Alienware Support Site
My Dell-app
Tips
Kontakt support	I Windows-søgning skal du skrive Kontakt support og trykke på Enter.
Onlinehjælp til operativsystem	Windows Support Site
Få adgang til de bedste løsninger, diagnosticering, drivere og downloads, og få mere at vide om din computer via videoer, manualer og dokumenter.	Din Alienware-computer er unikt identificeret af et servicekode eller ekspresservicekode. For at se relevante supportressourcer til din Dell-computer skal du indtaste servicekoden eller ekspresservicekoden på Dell Support Site. For at få mere information om, hvordan du finder servicekoden til din computer, se Instruktioner om, hvordan du finder din servicekode eller dit serienummer
Videoer, der giver trinvise instruktioner til service af din computer	Alienware Support Channel

Kontakt Alienware

For at kontakte Alienware for salg, teknisk support eller kundeserviceproblemer, se Alienware Support Site.
BEMÆRK: Tilgængeligheden af tjenesterne kan variere afhængigt af land eller område og produkt.
BEMÆRK: Hvis du ikke har en aktiv internetforbindelse, kan du finde kontaktoplysninger om din købsfaktura, følgeseddel, regning eller Dell-produktkatalog.
