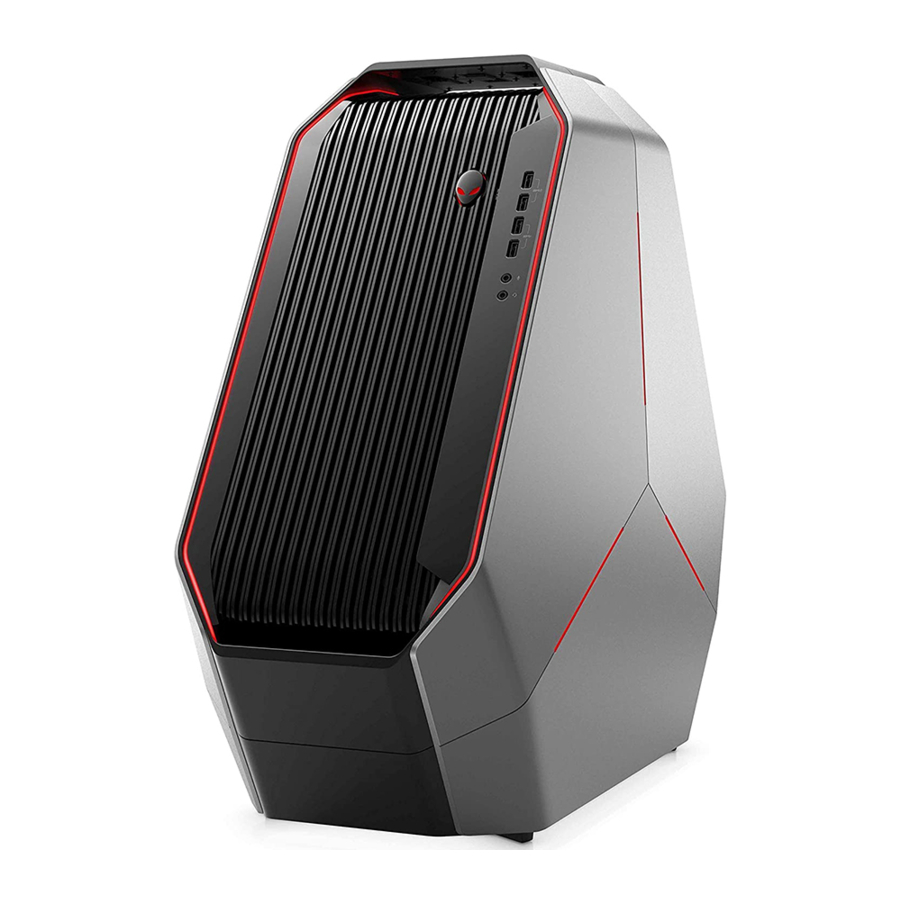

Manual Dell Alienware Area-51 R7, D03X

Note/Atenționări și avertismente

NOTĂ: O NOTĂ indică informații importante care vă ajută să utilizați mai bine produsul.

O ATENȚIONARE indică fie o potențială deteriorare a hardware-ului, fie pierderea de date și vă spune cum să evitați problema.

Un AVERTISMENT indică un potențial de deteriorare a proprietății, vătămare corporală sau deces.

Configurarea dispozitivului

1. Conectați tastatura și mouse-ul.

2. Conectați-vă la rețea folosind un cablu sau conectați-vă la o rețea wireless.

3. Conectați afișajul.


NOTĂ: DisplayPort-ul de pe panoul din spate al computerului dvs. este acoperit. Conectați afișajul la placa grafică discretă a computerului dvs.
NOTĂ: Dacă aveți o placă grafică, slotul 1 PCI-Express (grafică) va fi placa grafică principală. Dacă aveți două plăci grafice, slotul 4 PCI-Express (grafică) va fi placa grafică principală. Dacă aveți trei sau patru plăci grafice, slotul 7 PCI-Express (grafică) va fi placa grafică principală.

4. Conectați cablul de alimentare.

5. Apăsați butonul de alimentare.

6. Creați o unitate de recuperare pentru Windows.

NOTĂ: Se recomandă crearea unei unități de recuperare pentru a depana și a remedia problemele care pot apărea cu Windows.
Pentru mai multe informații, consultați Crearea unei unități USB de recuperare pentru Windows.

Crearea unei unități USB de recuperare pentru Windows

Creați o unitate de recuperare pentru a depana și a remedia problemele care pot apărea cu Windows. Este necesară o unitate flash USB goală cu o capacitate minimă de 16 GB pentru a crea unitatea de recuperare.

NOTĂ: Acest proces poate dura până la o oră pentru a se finaliza.
NOTĂ: Următorii pași pot varia în funcție de versiunea de Windows instalată. Consultați site-ul de asistență Microsoft pentru cele mai recente instrucțiuni.

1. Conectați unitatea flash USB la computer.
2. În căutarea Windows, tastați Recovery (Recuperare).
3. În rezultatele căutării, faceți clic pe Create a recovery drive (Creare unitate de recuperare).
   Se afișează fereastra User Account Control (Control cont utilizator).
4. Faceți clic pe Yes (Da) pentru a continua.
   Se afișează fereastra Recovery Drive (Unitate de recuperare).
5. Selectați Back up system files to the recovery drive (Copiați fișierele de sistem pe unitatea de recuperare) și faceți clic pe Next (Următorul).
6. Selectați USB flash drive (Unitate flash USB) și faceți clic pe Next (Următorul).
   Apare un mesaj care indică faptul că toate datele de pe unitatea flash USB vor fi șterse.
7. Faceți clic pe Create (Creare).
8. Faceți clic pe Finish (Finalizare).
   Pentru mai multe informații despre reinstalarea Windows utilizând unitatea USB de recuperare, consultați secțiunea Depanare din Manualul de service al produsului dvs. de la Manuale pe site-ul de asistență Dell.

Vizualizări ale produsului

Față

1. Power button (Alienhead) (Buton de alimentare (Alienhead))
   Apăsați pentru a porni computerul dacă este oprit, în stare de repaus sau în stare de hibernare.
   Apăsați pentru a pune computerul în stare de repaus dacă este pornit.
   Apăsați și mențineți apăsat timp de 4 secunde pentru a forța oprirea computerului.
   NOTĂ: Puteți personaliza comportamentul butonului de alimentare în Opțiuni de alimentare.
2. USB 3.1 Gen 1 port with PowerShare (2) (Port USB 3.1 Gen 1 cu PowerShare (2))
   Conectați periferice, cum ar fi dispozitive de stocare externe și imprimante.
   Oferă viteze de transfer de date de până la 5 Gbps. PowerShare vă permite să vă încărcați dispozitivele USB chiar și atunci când computerul este oprit.
   NOTĂ: Dacă computerul este oprit sau în stare de hibernare, trebuie să conectați adaptorul de alimentare pentru a vă încărca dispozitivele folosind portul PowerShare. Trebuie să activați această caracteristică în programul de configurare BIOS.
   NOTĂ: Este posibil ca anumite dispozitive USB să nu se încarce când computerul este oprit sau în stare de repaus. În astfel de cazuri, porniți computerul pentru a încărca dispozitivul.
3. USB 3.1 Gen 1 ports (2) (Porturi USB 3.1 Gen 1 (2))
   Conectați periferice, cum ar fi dispozitive de stocare externe și imprimante. Oferă viteze de transfer de date de până la 5 Gbps.
4. Microphone port (Port pentru microfon)
   Conectați un microfon extern pentru a oferi intrare audio.
5. Headphone port (Port pentru căști)
   Conectați căști sau difuzoare.

Spate

1. Rear I/O accessibility lighting button (Buton de iluminare a accesibilității I/O spate)
   Apăsați pentru a ilumina porturile panoului din spate.
2. Regulatory label (Etichetă de reglementare)
   Conține informații de reglementare despre computerul dvs.
3. Back panel (Panou spate)
   Conectați USB, audio, video și alte dispozitive.
4. Power cable connector (Conector cablu de alimentare)
   Conectați un cablu de alimentare pentru a alimenta computerul.
5. Power-supply diagnostics button (Buton de diagnosticare a sursei de alimentare)
   Apăsați pentru a verifica starea sursei de alimentare.
6. Power-supply diagnostics light (Lumină de diagnosticare a sursei de alimentare)
   Indică starea sursei de alimentare.
7. PCI-Express (graphics) slot 7 (Slot 7 PCI-Express (grafică))
   Conectați o placă PCI-Express X16, cum ar fi o placă grafică, audio sau de rețea, pentru a îmbunătăți capacitățile computerului dvs.
8. PCI-Express slot 6 (Slot 6 PCI-Express)
   Conectați o placă PCI-Express X4, cum ar fi o placă audio sau de rețea, pentru a îmbunătăți capacitățile computerului dvs.
9. PCI-Express (graphics) slot 5 Views of Alienware Area-51 R7 (Slot 5 PCI-Express (grafică) Vizualizări ale Alienware Area-51 R7)
   Conectați o placă PCI-Express X16, cum ar fi o placă grafică, audio sau de rețea, pentru a îmbunătăți capacitățile computerului dvs.
10. PCI-Express (graphics) slot 4 (Slot 4 PCI-Express (grafică))
    Conectați o placă PCI-Express X16, cum ar fi o placă grafică, audio sau de rețea, pentru a îmbunătăți capacitățile computerului dvs.
11. PCI-Express (graphics) slot 3 (Slot 3 PCI-Express (grafică))
    Conectați o placă PCI-Express X16, cum ar fi o placă grafică, audio sau de rețea, pentru a îmbunătăți capacitățile computerului dvs.
12. PCI-Express (graphics) slot 1 (Slot 1 PCI-Express (grafică))
    Conectați o placă PCI-Express X16, cum ar fi o placă grafică, audio sau de rețea, pentru a îmbunătăți capacitățile computerului dvs.
    NOTĂ: Dell oferă trei configurații grafice, dar computerul dvs. acceptă patru configurații grafice. Puteți achiziționa separat a patra placă grafică și o puteți actualiza ulterior. Pentru mai multe informații, consultați Video.
    NOTĂ: Pentru mai multe detalii despre instalarea plăcii grafice PCI-Express, consultați matricea de instalare a plăcii grafice PCI-Express.
13. Service Tag label (Etichetă cu eticheta de service)
    Eticheta de service este un identificator alfanumeric unic care permite tehnicienilor de service Dell să identifice componentele hardware din computerul dvs. și să acceseze informațiile despre garanție.
14. Security-cable slot (for Kensington locks) (Slot pentru cablu de securitate (pentru încuietori Kensington))
    Conectați un cablu de securitate pentru a preveni mișcarea neautorizată a computerului dvs.
15. Security-cable slot latch (Zăvor slot pentru cablu de securitate)
    Eliberați pentru a permite deschiderea panoului lateral.

Panou spate

1. USB 3.1 Gen 2 port (Port USB 3.1 Gen 2)
   Conectați periferice, cum ar fi dispozitive de stocare externe și imprimante. Oferă viteze de transfer de date de până la 10 Gbps.
2. Hard-drive activity light (Lumină de activitate a hard disk-ului)
   Se aprinde când computerul citește sau scrie pe hard disk.
3. USB 3.1 Gen 2 (Type-C) port with PowerShare (Port USB 3.1 Gen 2 (Type-C) cu PowerShare)
   Conectați periferice, cum ar fi dispozitive de stocare și imprimante.
   Oferă viteze de transfer de date de până la 10 Gbps. Acceptă Power Delivery, care permite alimentarea bidirecțională între dispozitive. Oferă o putere de ieșire de până la 15 W, care permite încărcarea mai rapidă a dispozitivelor periferice.
   PowerShare vă permite să vă încărcați dispozitivele USB chiar și atunci când computerul este oprit.
   NOTĂ: Portul Type-C oferă numai funcția de date USB și nu sunt acceptate funcții alternative video sau Thunderbolt.
4. USB 3.1 Gen 1 ports (6) (Porturi USB 3.1 Gen 1 (6))
   Conectați periferice, cum ar fi dispozitive de stocare și imprimante. Oferă viteze de transfer de date de până la 5 Gbps.
5. Rear L/R surround port (Port surround spate L/R)
   Conectați dispozitive de ieșire audio, cum ar fi difuzoare și amplificatoare. Într-o configurație de canale de difuzoare 5.1, conectați difuzoarele din spate stânga și spate dreapta.
6. Side L/R surround port (Port surround lateral L/R)
   Conectați difuzoarele laterale stânga și laterale dreapta sau difuzoarele surround.
7. Optical S/PDIF port (Port optic S/PDIF)
   Conectați un amplificator, difuzoare sau un televizor pentru ieșire audio digitală printr-un cablu optic.
8. Line-out port (Port de ieșire linie)
   Conectați difuzoare.
9. Line-in port (Port de intrare linie)
   Conectați dispozitive de înregistrare sau redare, cum ar fi un microfon sau un CD player.
10. Center/subwoofer port (Port centru/subwoofer)
    Conectați subwoofer-ul.
11. Network ports (2) (Porturi de rețea (2))
    Conectați un cablu Ethernet (RJ45) de la un router sau un modem broadband pentru acces la rețea sau la internet.
12. USB 2.0 ports (2) (Porturi USB 2.0 (2))
    Conectați periferice, cum ar fi dispozitive de stocare externe și imprimante. Oferă viteze de transfer de date de până la 480 Mbps.

Specificațiile produsului

Dimensiuni și greutate

Tabelul 1. Dimensiuni și greutate

Descriere	Valori
Înălțime	569,25 mm (22,41 in.)
Lățime	638,96 mm (25,16 in.)
Adâncime	272,71 mm (10,74 in.)
Greutate (aproximativă)	28 kg (61,73 lbs)
	NOTĂ: Greutatea computerului dumneavoastră variază în funcție de configurația comandată și de variabilitatea de fabricație.

Procesoare

Tabelul 2. Procesoare

Chipset

Tabelul 3. Chipset

Sistem de operare

• Windows 10 Home (pe 64 de biți)
• Windows 10 Professional (pe 64 de biți)

Memorie

Tabelul 4. Specificații memorie

Porturi și conectori

Tabelul 5. Porturi și conectori

Descriere	Valori
Față
USB	Două porturi USB 3.1 Gen 1 Două porturi USB 3.1 Gen 1 cu PowerShare
Audio	Un port pentru căști Un port pentru microfon
Spate
Rețea	Două porturi RJ-45
USB	Două porturi USB 2.0 Șase porturi USB 3.1 Gen 1 Un port USB 3.1 Gen 2 Un port USB 3.1 Gen 2 (Type-C) cu PowerShare
Audio	Patru porturi de ieșire audio/căști Un port de intrare audio/microfon
Video	Un port optic S/PDIF
Cititor de carduri de memorie	Nu este acceptat
Port de alimentare	Nu este acceptat
Cititor de carduri inteligente	Nu este acceptat
Securitate	Inele pentru lacăt
Porturi vechi	Nu este acceptat
Intern
Extindere	Patru porturi SATA
M.2	Un slot pentru card M.2 pentru WLAN și Bluetooth Un slot pentru card M.2 pentru unitate solid-state 2280 NOTĂ: Pentru a afla mai multe despre caracteristicile diferitelor tipuri de carduri M.2, consultați articolul din baza de cunoștințe SLN301626.

Comunicații

Ethernet
Tabelul 6. Specificații Ethernet

Modul wireless
Tabelul 7. Specificații modul wireless

Video

NOTĂ: Dacă vă configurați computerul pentru o configurație cu patru plăci, utilizați AMD RX570X sau AMD RX580X.

Tabelul 8. Specificații video

Audio

Tabelul 9. Specificații audio

Stocare

Tabelul 10. Specificații de stocare

Valori nominale de putere

Tabelul 11. Specificații adaptor de alimentare

Mediul computerului

Nivel de contaminare cu particule în suspensie: G1, conform definiției din ISA-S71.04-1985

Tabelul 12. Mediul computerului

* Măsurată folosind un spectru de vibrații aleatorii care simulează mediul utilizatorului.
† Măsurată folosind un impuls de semi-sinus de 2 ms atunci când unitatea de disc este în uz.
‡ Măsurată folosind un impuls de semi-sinus de 2 ms atunci când capul unității de disc este în poziție parcată.

Matrice de instalare a plăcii grafice PCI-Express

Unitate de alimentare de 850 W

Tabelul 13. Matrice de instalare a plăcii grafice PCI-Express

Unitate de alimentare de 1500 W
NOTĂ: Dell oferă trei configurații grafice, dar computerul dvs. acceptă patru configurații grafice. Puteți achiziționa separat a patra placă grafică și o puteți actualiza ulterior. Pentru mai multe informații, consultați Video.

Tabelul 14. Matrice de instalare a plăcii grafice PCI-Express

Obținerea de ajutor și contactarea Alienware

Resurse de auto-ajutor

Puteți obține informații și ajutor despre produsele și serviciile Alienware utilizând aceste resurse online de auto-ajutor:

Tabelul 15. Produse Alienware și resurse online de auto-ajutor

Resurse de auto-ajutor	Locație resursă
Informații despre produsele și serviciile Alienware	Site-ul de asistență Alienware
Aplicația My Dell
Sfaturi
Contactați asistența	În căutarea Windows, tastați Contact Support (Contactați asistența) și apăsați pe Enter (Introducere).
Ajutor online pentru sistemul de operare	Site-ul de asistență Windows
Accesați soluții de top, diagnostice, drivere și descărcări și aflați mai multe despre computerul dvs. prin intermediul videoclipurilor, manualelor și documentelor.	Computerul dvs. Alienware este identificat în mod unic printr-o etichetă de service sau un cod de service expres. Pentru a vedea resurse de asistență relevante pentru computerul dvs. Dell, introduceți eticheta de service sau codul de service expres pe Site-ul de asistență Dell. Pentru mai multe informații despre modul de găsire a etichetei de service pentru computerul dvs., consultați Instrucțiuni despre modul de găsire a etichetei de service sau a numărului de serie
Videoclipuri care oferă instrucțiuni pas cu pas pentru întreținerea computerului dvs.	Canalul de asistență Alienware

Contactarea Alienware

Pentru a contacta Alienware pentru probleme legate de vânzări, asistență tehnică sau servicii pentru clienți, consultați Site-ul de asistență Alienware.
NOTĂ: Disponibilitatea serviciilor poate varia în funcție de țară sau regiune și de produs.
NOTĂ: Dacă nu aveți o conexiune activă la internet, puteți găsi informații de contact despre factura de achiziție, borderoul de ambalare, factura sau catalogul de produse Dell.
