Manuale di Dell Alienware Area-51 R7, D03X

Note, avvertenze e precauzioni

NOTA: Una NOTA indica informazioni importanti che aiutano a utilizzare al meglio il prodotto.

UNA PRECAUZIONE indica potenziali danni all'hardware o perdita di dati e spiega come evitare il problema.

UN'AVVERTENZA indica un potenziale rischio di danni alle proprietà, lesioni personali o morte.

Configurare il dispositivo

1. Collegare la tastiera e il mouse.

2. Connettersi alla rete tramite cavo oppure a una rete wireless.

3. Collegare il display.


NOTA: la porta DisplayPort sul pannello posteriore del computer è coperta. Collegare il display alla scheda grafica dedicata del computer.
NOTA: se si dispone di una scheda grafica, lo slot 1 PCI-Express (grafica) sarà la scheda grafica principale. Se si dispone di due schede grafiche, lo slot 4 PCI-Express (grafica) sarà la scheda grafica principale. Se si dispone di tre o quattro schede grafiche, lo slot 7 PCI-Express (grafica) sarà la scheda grafica principale.

4. Collegare il cavo di alimentazione.

5. Premere il pulsante di alimentazione.

6. Creare l'unità di ripristino per Windows.

NOTA: si consiglia di creare un'unità di ripristino per risolvere i problemi che potrebbero verificarsi con Windows.
Per ulteriori informazioni, consultare Creare un'unità di ripristino USB per Windows.

Creare un'unità di ripristino USB per Windows

Creare un'unità di ripristino per risolvere i problemi che potrebbero verificarsi con Windows. Per creare l'unità di ripristino è necessaria un'unità flash USB vuota con una capacità minima di 16 GB.

NOTA: questo processo potrebbe richiedere fino a un'ora per essere completato.
NOTA: la procedura seguente può variare a seconda della versione di Windows installata. Consultare il sito del supporto tecnico di Microsoft per le istruzioni più recenti.

1. Collegare l'unità flash USB al computer.
2. Nella ricerca di Windows, digitare Ripristino.
3. Nei risultati della ricerca, fare clic su Crea un'unità di ripristino.
   Viene visualizzata la finestra Controllo account utente.
4. Fare clic su Sì per continuare.
   Viene visualizzata la finestra Unità di ripristino.
5. Selezionare Esegui il backup dei file di sistema nell'unità di ripristino e fare clic su Avanti.
6. Selezionare l'unità flash USB e fare clic su Avanti.
   Viene visualizzato un messaggio che indica che tutti i dati nell'unità flash USB verranno eliminati.
7. Fare clic su Crea.
8. Fare clic su Fine.
   Per ulteriori informazioni sulla reinstallazione di Windows mediante l'unità di ripristino USB, consultare la sezione Risoluzione dei problemi del manuale di assistenza del prodotto al seguente indirizzo: Manuali sul sito del supporto Dell.

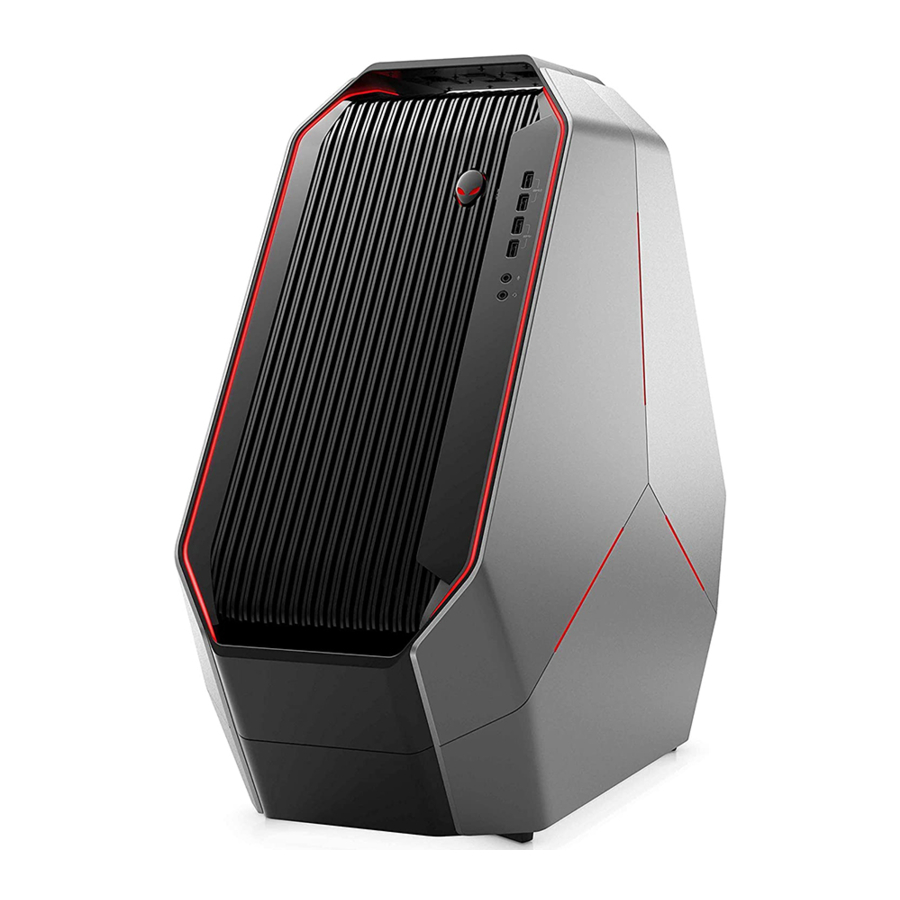

Viste del prodotto

Anteriore

1. Pulsante di alimentazione (Alienhead)
   Premere per accendere il computer se è spento, in stato di sospensione o in stato di ibernazione.
   Premere per portare il computer in stato di sospensione se è acceso.
   Tenere premuto per 4 secondi per forzare lo spegnimento del computer.
   NOTA: è possibile personalizzare il comportamento del pulsante di alimentazione in Opzioni risparmio energia.
2. Porta USB 3.1 Gen 1 con PowerShare (2)
   Collegare periferiche come dispositivi di storage esterni e stampanti.
   Fornisce velocità di trasferimento dati fino a 5 Gbps. PowerShare consente di caricare i dispositivi USB anche quando il computer è spento.
   NOTA: se il computer è spento o in stato di ibernazione, è necessario collegare l'adattatore di alimentazione per caricare i dispositivi utilizzando la porta PowerShare. È necessario abilitare questa funzione nel programma di configurazione del BIOS.
   NOTA: alcuni dispositivi USB potrebbero non caricarsi quando il computer è spento o in stato di sospensione. In tal caso, accendere il computer per caricare il dispositivo.
3. Porte USB 3.1 Gen 1 (2)
   Collegare periferiche come dispositivi di storage esterni e stampanti. Fornisce velocità di trasferimento dati fino a 5 Gbps.
4. Porta microfono
   Collegare un microfono esterno per fornire l'input audio.
5. Porta cuffie
   Collegare cuffie o altoparlanti.

Posteriore

1. Pulsante di illuminazione di accessibilità I/O posteriore
   Premere per illuminare le porte del pannello posteriore.
2. Etichetta di conformità alle normative
   Contiene le informazioni normative del computer.
3. Pannello posteriore
   Collegare dispositivi USB, audio, video e altri dispositivi.
4. Connettore del cavo di alimentazione
   Collegare un cavo di alimentazione per fornire alimentazione al computer.
5. Pulsante di diagnostica dell'alimentatore
   Premere per controllare lo stato dell'alimentatore.
6. Spia di diagnostica dell'alimentatore
   Indica lo stato dell'alimentatore.
7. Slot 7 PCI-Express (grafica)
   Collegare una scheda PCI-Express X16, come una scheda grafica, audio o di rete, per migliorare le funzionalità del computer.
8. Slot 6 PCI-Express
   Collegare una scheda PCI-Express X4, come una scheda audio o di rete, per migliorare le funzionalità del computer.
9. Slot 5 PCI-Express (grafica) Viste di Alienware Area-51 R7
   Collegare una scheda PCI-Express X16, come una scheda grafica, audio o di rete, per migliorare le funzionalità del computer.
10. Slot 4 PCI-Express (grafica)
    Collegare una scheda PCI-Express X16, come una scheda grafica, audio o di rete, per migliorare le funzionalità del computer.
11. Slot 3 PCI-Express (grafica)
    Collegare una scheda PCI-Express X16, come una scheda grafica, audio o di rete, per migliorare le funzionalità del computer.
12. Slot 1 PCI-Express (grafica)
    Collegare una scheda PCI-Express X16, come una scheda grafica, audio o di rete, per migliorare le funzionalità del computer.
    NOTA: Dell offre tre configurazioni grafiche, ma il computer supporta quattro configurazioni grafiche. È possibile acquistare la quarta scheda grafica separatamente ed eseguire l'upgrade in un secondo momento. Per ulteriori informazioni, consultare Video.
    NOTA: per ulteriori dettagli sull'installazione della scheda grafica PCI-Express, consultare Matrice di installazione della scheda grafica PCI-Express.
13. Etichetta del codice di matricola
    Il codice di matricola è un identificativo alfanumerico univoco che consente ai tecnici dell'assistenza Dell di identificare i componenti hardware del computer e accedere alle informazioni sulla garanzia.
14. Slot per cavo di sicurezza (per lucchetti Kensington)
    Collegare un cavo di sicurezza per impedire movimenti non autorizzati del computer.
15. Dispositivo di chiusura dello slot del cavo di sicurezza
    Rilasciare per consentire l'apertura del pannello laterale.

Pannello posteriore

1. Porta USB 3.1 Gen 2
   Collegare periferiche come dispositivi di storage esterni e stampanti. Fornisce velocità di trasferimento dati fino a 10 Gbps.
2. Spia di attività del disco rigido
   Si accende quando il computer legge o scrive sul disco rigido.
3. Porta USB 3.1 Gen 2 (Type-C) con PowerShare
   Collegare periferiche come dispositivi di storage e stampanti.
   Fornisce velocità di trasferimento dati fino a 10 Gbps. Supporta l'erogazione di alimentazione che consente l'alimentazione bidirezionale tra i dispositivi. Fornisce un'uscita di alimentazione fino a 15 W che consente una ricarica più rapida dei dispositivi periferici.
   PowerShare consente di caricare i dispositivi USB anche quando il computer è spento.
   NOTA: la porta Type-C fornisce solo la funzione dati USB e non sono supportate funzionalità video o modalità Thunderbolt alternative.
4. Porte USB 3.1 Gen 1 (6)
   Collegare periferiche come dispositivi di storage e stampanti. Fornisce velocità di trasferimento dati fino a 5 Gbps.
5. Porta surround posteriore L/R
   Collegare dispositivi di uscita audio come altoparlanti e amplificatori. In una configurazione di canali per altoparlanti 5.1, collegare gli altoparlanti posteriori sinistro e posteriore destro.
6. Porta surround laterale L/R
   Collegare gli altoparlanti laterali sinistro e laterale destro o gli altoparlanti audio surround.
7. Porta S/PDIF ottica
   Collegare un amplificatore, altoparlanti o un televisore per l'uscita audio digitale tramite un cavo ottico.
8. Porta di uscita linea
   Collegare gli altoparlanti.
9. Porta di ingresso linea
   Collegare dispositivi di registrazione o riproduzione come un microfono o un lettore CD.
10. Porta centrale/subwoofer
    Collegare il subwoofer.
11. Porte di rete (2)
    Collegare un cavo Ethernet (RJ45) da un router o un modem a banda larga per l'accesso alla rete o a Internet.
12. Porte USB 2.0 (2)
    Collegare periferiche come dispositivi di storage esterni e stampanti. Fornisce velocità di trasferimento dati fino a 480 Mbps.

Specifiche del prodotto

Dimensioni e peso

Tabella 1. Dimensioni e peso

Descrizione	Valori
Altezza	569,25 mm (22,41 pollici)
Larghezza	638,96 mm (25,16 pollici)
Profondità	272,71 mm (10,74 pollici)
Peso (approssimativo)	28 kg (61,73 libbre)
	NOTA: il peso del computer varia in base alla configurazione ordinata e alla variabilità di produzione.

Processori

Tabella 2. Processori

Chipset

Tabella 3. Chipset

Sistema operativo

• Windows 10 Home (64 bit)
• Windows 10 Professional (64 bit)

Memoria

Tabella 4. Specifiche della memoria

Porte e connettori

Tabella 5. Porte e connettori

Descrizione	Valori
Anteriore
USB	Due porte USB 3.1 Gen 1 Due porte USB 3.1 Gen 1 con PowerShare
Audio	Una porta per cuffie Una porta per microfono
Posteriore
Rete	Due porte RJ-45
USB	Due porte USB 2.0 Sei porte USB 3.1 Gen 1 Una porta USB 3.1 Gen 2 Una porta USB 3.1 Gen 2 (Type-C) con PowerShare
Audio	Quattro porte di uscita audio/cuffie Una porta di ingresso audio/microfono
Video	Una porta ottica S/PDIF
Lettore di schede di memoria	Non supportato
Porta di alimentazione	Non supportata
Lettore di smart card	Non supportato
Sicurezza	Anelli per lucchetto
Porte legacy	Non supportate
Interno
Espansione	Quattro porte SATA
M.2	Uno slot per scheda M.2 per WLAN e Bluetooth Uno slot per scheda M.2 per unità a stato solido 2280 NOTA: per ulteriori informazioni sulle funzionalità dei diversi tipi di schede M.2, consultare l'articolo della knowledge base SLN301626.

Comunicazioni

Ethernet
Tabella 6. Specifiche Ethernet

Modulo wireless
Tabella 7. Specifiche del modulo wireless

Video

NOTA: se si configura il computer per una configurazione a quattro schede, utilizzare AMD RX570X o AMD RX580X.

Tabella 8. Specifiche video

Audio

Tabella 9. Specifiche audio

Archiviazione

Tabella 10. Specifiche di archiviazione

Valori nominali di alimentazione

Tabella 11. Specifiche dell'adattatore di alimentazione

Ambiente del computer

Livello di contaminanti aerodispersi: G1 come definito da ISA-S71.04-1985

Tabella 12. Ambiente del computer

* Misurato utilizzando uno spettro di vibrazione casuale che simula l'ambiente dell'utente.
† Misurato utilizzando un impulso semisinusoidale di 2 ms quando il disco rigido è in uso.
‡ Misurato utilizzando un impulso semisinusoidale di 2 ms quando la testina del disco rigido è in posizione di parcheggio.

Matrice di installazione della scheda grafica PCI-Express

Unità di alimentazione da 850 W

Tabella 13. Matrice di installazione della scheda grafica PCI-Express

Unità di alimentazione da 1500 W
NOTA: Dell offre tre configurazioni grafiche, ma il computer supporta quattro configurazioni grafiche. È possibile acquistare la quarta scheda grafica separatamente ed eseguire l'aggiornamento in un secondo momento. Per ulteriori informazioni, consultare Video.

Tabella 14. Matrice di installazione della scheda grafica PCI-Express

Richiesta di assistenza e contatto con Alienware

Risorse di auto-aiuto

È possibile ottenere informazioni e assistenza sui prodotti e servizi Alienware utilizzando queste risorse di auto-aiuto online:

Tabella 15. Prodotti Alienware e risorse di auto-aiuto online

Risorse di auto-aiuto	Posizione della risorsa
Informazioni sui prodotti e servizi Alienware	Sito di supporto di Alienware
App My Dell
Suggerimenti
Contatta l'assistenza	Nella ricerca di Windows, digitare Contatta l'assistenza e premere Invio.
Guida online per il sistema operativo	Sito di supporto di Windows
Accedere alle migliori soluzioni, diagnostiche, driver e download e ottenere maggiori informazioni sul computer tramite video, manuali e documenti.	Il computer Alienware viene identificato in modo univoco da un codice di matricola o da un codice di servizio rapido. Per visualizzare le risorse di supporto pertinenti per il computer Dell, immettere il codice di matricola o il codice di servizio rapido sul Sito di supporto Dell. Per ulteriori informazioni su come trovare il codice di matricola del computer, consultare Istruzioni su come trovare il codice di matricola o il numero di serie
Video che forniscono istruzioni dettagliate per la manutenzione del computer	Canale di supporto di Alienware

Contatto con Alienware

Per contattare Alienware per problemi di vendita, supporto tecnico o servizio clienti, consultare il Sito di supporto di Alienware.
NOTA: La disponibilità dei servizi può variare in base al Paese o all'area geografica e al prodotto.
NOTA: Se non si dispone di una connessione Internet attiva, è possibile trovare le informazioni di contatto sulla fattura di acquisto, sulla bolla di accompagnamento, sulla fattura o sul catalogo prodotti Dell.
