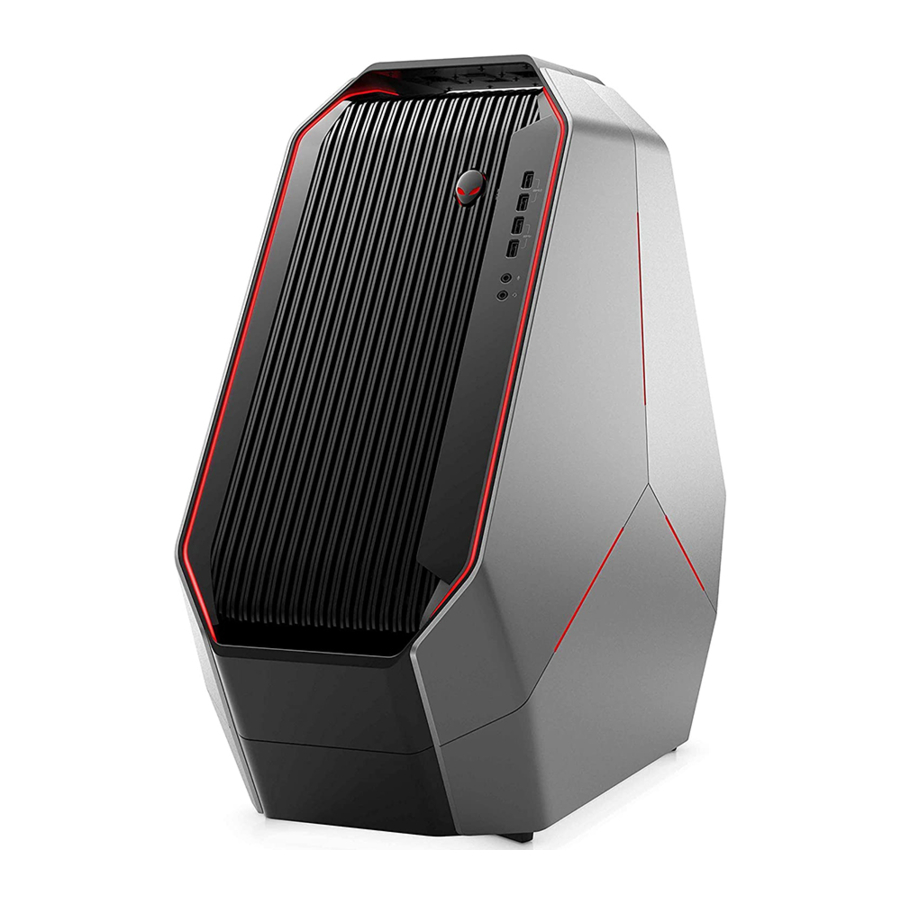

Manual do Dell Alienware Area-51 R7, D03X

Observações, precauções e avisos

OBSERVAÇÃO: Uma OBSERVAÇÃO indica informações importantes que ajudam você a usar melhor seu produto.

UMA PRECAUÇÃO indica possíveis danos ao hardware ou perda de dados e informa como evitar o problema.

UM AVISO indica um potencial de danos materiais, ferimentos pessoais ou morte.

Configure seu dispositivo

1. Conecte o teclado e o mouse.

2. Conecte-se à sua rede usando um cabo ou conecte-se a uma rede sem fio.

3. Conecte o monitor.


OBSERVAÇÃO: A porta DisplayPort no painel traseiro do computador está coberta. Conecte o monitor à placa de vídeo discreta do seu computador.
OBSERVAÇÃO: Se você tiver uma placa de vídeo, o slot 1 PCI-Express (vídeo) será a placa de vídeo principal. Se você tiver duas placas de vídeo, o slot 4 PCI-Express (vídeo) será a placa de vídeo principal. Se você tiver três ou quatro placas de vídeo, o slot 7 PCI-Express (vídeo) será a placa de vídeo principal.

4. Conecte o cabo de alimentação.

5. Pressione o botão liga/desliga.

6. Crie uma unidade de recuperação para o Windows.

OBSERVAÇÃO: É recomendável criar uma unidade de recuperação para solucionar problemas que possam ocorrer com o Windows.
Para obter mais informações, consulte Criar uma unidade de recuperação USB para o Windows.

Criar uma unidade de recuperação USB para o Windows

Crie uma unidade de recuperação para solucionar problemas que possam ocorrer com o Windows. Uma unidade flash USB vazia com uma capacidade mínima de 16 GB é necessária para criar a unidade de recuperação.

OBSERVAÇÃO: Este processo pode levar até uma hora para ser concluído.
OBSERVAÇÃO: As etapas a seguir podem variar dependendo da versão do Windows instalada. Consulte o site de suporte da Microsoft para obter as instruções mais recentes.

1. Conecte a unidade flash USB ao computador.
2. Na pesquisa do Windows, digite Recuperação.
3. Nos resultados da pesquisa, clique em Criar uma unidade de recuperação.
   A janela Controle de Conta de Usuário é exibida.
4. Clique em Sim para continuar.
   A janela Unidade de Recuperação é exibida.
5. Selecione Fazer backup dos arquivos do sistema na unidade de recuperação e clique em Avançar.
6. Selecione a unidade flash USB e clique em Avançar.
   Uma mensagem aparece, indicando que todos os dados na unidade flash USB serão apagados.
7. Clique em Criar.
8. Clique em Concluir.
   Para obter mais informações sobre como reinstalar o Windows usando a unidade de recuperação USB, consulte a seção Solução de problemas do Manual de Serviço do seu produto em Manuais no site de suporte da Dell.

Visualizações do produto

Frente

1. Botão liga/desliga (Alienhead)
   Pressione para ligar o computador se ele estiver desligado, em estado de espera ou em estado de hibernação.
   Pressione para colocar o computador em estado de espera se ele estiver ligado.
   Pressione e segure por 4 segundos para forçar o desligamento do computador.
   OBSERVAÇÃO: Você pode personalizar o comportamento do botão liga/desliga em Opções de Energia.
2. Porta USB 3.1 Gen 1 com PowerShare (2)
   Conecte periféricos, como dispositivos de armazenamento externo e impressoras.
   Fornece velocidades de transferência de dados de até 5 Gbps. O PowerShare permite que você carregue seus dispositivos USB mesmo quando o computador está desligado.
   OBSERVAÇÃO: Se o computador estiver desligado ou em estado de hibernação, você deverá conectar o adaptador de alimentação para carregar seus dispositivos usando a porta PowerShare. Você deve habilitar esse recurso no programa de configuração do BIOS.
   OBSERVAÇÃO: Alguns dispositivos USB podem não carregar quando o computador está desligado ou em estado de espera. Nesses casos, ligue o computador para carregar o dispositivo.
3. Portas USB 3.1 Gen 1 (2)
   Conecte periféricos, como dispositivos de armazenamento externo e impressoras. Fornece velocidades de transferência de dados de até 5 Gbps.
4. Porta do microfone
   Conecte um microfone externo para fornecer entrada de som.
5. Porta do fone de ouvido
   Conecte um fone de ouvido ou alto-falantes.

Traseira

1. Botão de iluminação de acessibilidade de E/S traseira
   Pressione para iluminar as portas do painel traseiro.
2. Etiqueta regulamentar
   Contém informações regulamentares do seu computador.
3. Painel traseiro
   Conecte USB, áudio, vídeo e outros dispositivos.
4. Conector do cabo de alimentação
   Conecte um cabo de alimentação para fornecer energia ao seu computador.
5. Botão de diagnóstico da fonte de alimentação
   Pressione para verificar o estado da fonte de alimentação.
6. Luz de diagnóstico da fonte de alimentação
   Indica o estado da fonte de alimentação.
7. Slot 7 PCI-Express (vídeo)
   Conecte uma placa PCI-Express X16, como placa de vídeo, áudio ou rede, para aprimorar os recursos do seu computador.
8. Slot 6 PCI-Express
   Conecte uma placa PCI-Express X4, como placa de áudio ou rede, para aprimorar os recursos do seu computador.
9. Slot 5 PCI-Express (vídeo) Visualizações do Alienware Area-51 R7
   Conecte uma placa PCI-Express X16, como placa de vídeo, áudio ou rede, para aprimorar os recursos do seu computador.
10. Slot 4 PCI-Express (vídeo)
    Conecte uma placa PCI-Express X16, como placa de vídeo, áudio ou rede, para aprimorar os recursos do seu computador.
11. Slot 3 PCI-Express (vídeo)
    Conecte uma placa PCI-Express X16, como placa de vídeo, áudio ou rede, para aprimorar os recursos do seu computador.
12. Slot 1 PCI-Express (vídeo)
    Conecte uma placa PCI-Express X16, como placa de vídeo, áudio ou rede, para aprimorar os recursos do seu computador.
    OBSERVAÇÃO: A Dell oferece três configurações de vídeo, mas seu computador suporta quatro configurações de vídeo. Você pode comprar a quarta placa de vídeo separadamente e atualizar posteriormente. Para obter mais informações, consulte Vídeo.
    OBSERVAÇÃO: Para obter mais detalhes sobre como instalar a placa de vídeo PCI-Express, consulte Matriz de instalação da placa de vídeo PCI-Express.
13. Etiqueta da etiqueta de serviço
    A etiqueta de serviço é um identificador alfanumérico exclusivo que permite que os técnicos de serviço da Dell identifiquem os componentes de hardware do seu computador e acessem as informações de garantia.
14. Slot do cabo de segurança (para travas Kensington)
    Conecte um cabo de segurança para evitar o movimento não autorizado do seu computador.
15. Trava do slot do cabo de segurança
    Solte para permitir a abertura do painel lateral.

Painel traseiro

1. Porta USB 3.1 Gen 2
   Conecte periféricos, como dispositivos de armazenamento externo e impressoras. Fornece velocidades de transferência de dados de até 10 Gbps.
2. Luz de atividade do disco rígido
   Liga quando o computador lê ou grava no disco rígido.
3. Porta USB 3.1 Gen 2 (Type-C) com PowerShare
   Conecte periféricos, como dispositivos de armazenamento e impressoras.
   Fornece velocidades de transferência de dados de até 10 Gbps. Suporta Power Delivery que permite o fornecimento de energia bidirecional entre dispositivos. Fornece até 15 W de saída de energia que permite o carregamento mais rápido de dispositivos periféricos.
   O PowerShare permite que você carregue seus dispositivos USB mesmo quando o computador está desligado.
   OBSERVAÇÃO: A porta Type-C fornece apenas a função de dados USB e nenhum recurso alternativo de vídeo ou modo Thunderbolt é suportado.
4. Portas USB 3.1 Gen 1 (6)
   Conecte periféricos, como dispositivos de armazenamento e impressoras. Fornece velocidades de transferência de dados de até 5 Gbps.
5. Porta surround L/R traseira
   Conecte dispositivos de saída de áudio, como alto-falantes e amplificadores. Em uma configuração de canal de alto-falante 5.1, conecte os alto-falantes traseiro-esquerdo e traseiro-direito.
6. Porta surround L/R lateral
   Conecte os alto-falantes esquerdo e direito laterais ou alto-falantes de som surround.
7. Porta óptica S/PDIF
   Conecte um amplificador, alto-falantes ou uma TV para saída de áudio digital através de um cabo óptico.
8. Porta de saída de linha
   Conecte alto-falantes.
9. Porta de entrada de linha
   Conecte dispositivos de gravação ou reprodução, como um microfone ou CD player.
10. Porta central/subwoofer
    Conecte o subwoofer.
11. Portas de rede (2)
    Conecte um cabo Ethernet (RJ45) de um roteador ou um modem de banda larga para acesso à rede ou à internet.
12. Portas USB 2.0 (2)
    Conecte periféricos, como dispositivos de armazenamento externo e impressoras. Fornece velocidades de transferência de dados de até 480 Mbps.

Especificações do Produto

Dimensões e peso

Tabela 1. Dimensões e peso

Descrição	Valores
Altura	569,25 mm (22,41 pol.)
Largura	638,96 mm (25,16 pol.)
Profundidade	272,71 mm (10,74 pol.)
Peso (aproximado)	28 kg (61,73 lbs)
	NOTA: O peso do seu computador varia dependendo da configuração solicitada e da variabilidade da fabricação.

Processadores

Tabela 2. Processadores

Chipset

Tabela 3. Chipset

Sistema operacional

• Windows 10 Home (64 bits)
• Windows 10 Professional (64 bits)

Memória

Tabela 4. Especificações da memória

Portas e conectores

Tabela 5. Portas e conectores

Descrição	Valores
Frontal
USB	Duas portas USB 3.1 Gen 1 Duas portas USB 3.1 Gen 1 com PowerShare
Áudio	Uma porta de fone de ouvido Uma porta de microfone
Traseira
Rede	Duas portas RJ-45
USB	Duas portas USB 2.0 Seis portas USB 3.1 Gen 1 Uma porta USB 3.1 Gen 2 Uma porta USB 3.1 Gen 2 (Type-C) com PowerShare
Áudio	Quatro portas de saída de áudio/fone de ouvido Uma porta de entrada de áudio/microfone
Vídeo	Uma porta S/PDIF óptica
Leitor de cartão de memória	Não compatível
Porta de alimentação	Não compatível
Leitor de cartão inteligente	Não compatível
Segurança	Anéis de cadeado
Portas legadas	Não compatível
Interno
Expansão	Quatro portas SATA
M.2	Um slot de cartão M.2 para WLAN e Bluetooth Um slot de cartão M.2 para unidade de estado sólido 2280 NOTA: Para saber mais sobre os recursos de diferentes tipos de cartões M.2, consulte o artigo da base de conhecimento SLN301626.

Comunicações

Ethernet
Tabela 6. Especificações de Ethernet

Módulo sem fio
Tabela 7. Especificações do módulo sem fio

Vídeo

NOTA: Se você estiver configurando seu computador para uma configuração de quatro placas, use AMD RX570X ou AMD RX580X.

Tabela 8. Especificações de vídeo

Áudio

Tabela 9. Especificações de áudio

Armazenamento

Tabela 10. Especificações de armazenamento

Classificações de energia

Tabela 11. Especificações do adaptador de energia

Ambiente do computador

Nível de contaminante no ar: G1 conforme definido por ISA-S71.04-1985

Tabela 12. Ambiente do computador

* Medido usando um espectro de vibração aleatória que simula o ambiente do usuário.
† Medido usando um pulso de meio seno de 2 ms quando o disco rígido está em uso.
‡ Medido usando um pulso de meio seno de 2 ms quando a cabeça do disco rígido está na posição de estacionamento.

Matriz de instalação da placa gráfica PCI-Express

Unidade de fonte de alimentação de 850 W

Tabela 13. Matriz de instalação da placa gráfica PCI-Express

Unidade de fonte de alimentação de 1500 W
OBSERVAÇÃO: A Dell oferece três configurações de gráficos, mas seu computador suporta quatro configurações de gráficos. Você pode comprar a quarta placa gráfica separadamente e atualizar posteriormente. Para obter mais informações, consulte Vídeo.

Tabela 14. Matriz de instalação da placa gráfica PCI-Express

Como obter ajuda e entrar em contato com a Alienware

Recursos de autoajuda

Você pode obter informações e ajuda sobre produtos e serviços da Alienware usando estes recursos de autoajuda online:

Tabela 15. Produtos Alienware e recursos de autoajuda online

Recursos de autoajuda	Localização do recurso
Informações sobre produtos e serviços Alienware	Site de suporte da Alienware
Aplicativo My Dell
Dicas
Suporte de contato	Na pesquisa do Windows, digite Contact Support (Suporte de contato) e pressione Enter (Enter).
Ajuda online para o sistema operacional	Site de suporte do Windows
Acesse as principais soluções, diagnósticos, drivers e downloads e saiba mais sobre seu computador por meio de vídeos, manuais e documentos.	Seu computador Alienware é identificado exclusivamente por uma etiqueta de serviço ou código de serviço expresso. Para visualizar os recursos de suporte relevantes para seu computador Dell, insira a etiqueta de serviço ou o código de serviço expresso no Site de suporte da Dell. Para obter mais informações sobre como encontrar a etiqueta de serviço do seu computador, consulte Instruções sobre como encontrar sua etiqueta de serviço ou número de série
Vídeos que fornecem instruções passo a passo para fazer a manutenção do seu computador	Canal de suporte da Alienware

Como entrar em contato com a Alienware

Para entrar em contato com a Alienware para vendas, suporte técnico ou problemas de atendimento ao cliente, consulte Site de suporte da Alienware.
OBSERVAÇÃO: A disponibilidade dos serviços pode variar dependendo do país ou região e do produto.
OBSERVAÇÃO: Se você não tiver uma conexão ativa com a Internet, poderá encontrar informações de contato sobre sua fatura de compra, nota de remessa, conta ou catálogo de produtos da Dell.
