Manual de Dell Alienware Area-51 R7, D03X

Notas, precauciones y advertencias

NOTA: Una NOTA indica información importante que le ayuda a utilizar mejor su producto.

UNA PRECAUCIÓN indica un posible daño al hardware o pérdida de datos y le indica cómo evitar el problema.

UNA ADVERTENCIA indica un riesgo potencial de daños a la propiedad, lesiones personales o la muerte.

Configurar el dispositivo

1. Conecte el teclado y el mouse.

2. Conéctese a su red mediante un cable o conéctese a una red inalámbrica.

3. Conecte la pantalla.


NOTA: El DisplayPort en el panel posterior de su computadora está cubierto. Conecte la pantalla a la tarjeta gráfica discreta de su computadora.
NOTA: Si tiene una tarjeta gráfica, la ranura PCI-Express (gráficos) 1 será la tarjeta gráfica principal. Si tiene dos tarjetas gráficas, la ranura PCI-Express (gráficos) 4 será la tarjeta gráfica principal. Si tiene tres o cuatro tarjetas gráficas, la ranura PCI-Express (gráficos) 7 será la tarjeta gráfica principal.

4. Conecte el cable de alimentación.

5. Presione el botón de encendido.

6. Cree una unidad de recuperación para Windows.

NOTA: Se recomienda crear una unidad de recuperación para solucionar problemas que puedan ocurrir con Windows.
Para obtener más información, consulte Crear una unidad de recuperación USB para Windows.

Crear una unidad de recuperación USB para Windows

Cree una unidad de recuperación para solucionar problemas que puedan ocurrir con Windows. Se requiere una unidad flash USB vacía con una capacidad mínima de 16 GB para crear la unidad de recuperación.

NOTA: Este proceso puede tardar hasta una hora en completarse.
NOTA: Los siguientes pasos pueden variar según la versión de Windows instalada. Consulte el sitio de soporte de Microsoft para obtener las instrucciones más recientes.

1. Conecte la unidad flash USB a su computadora.
2. En la búsqueda de Windows, escriba Recuperación.
3. En los resultados de la búsqueda, haga clic en Crear una unidad de recuperación.
   Se muestra la ventana Control de cuentas de usuario.
4. Haga clic en Sí para continuar.
   Se muestra la ventana Unidad de recuperación.
5. Seleccione Realizar una copia de seguridad de los archivos del sistema en la unidad de recuperación y haga clic en Siguiente.
6. Seleccione la unidad flash USB y haga clic en Siguiente.
   Aparece un mensaje que indica que todos los datos en la unidad flash USB se eliminarán.
7. Haga clic en Crear.
8. Haga clic en Finalizar.
   Para obtener más información acerca de cómo reinstalar Windows con la unidad de recuperación USB, consulte la sección Solución de problemas del Manual de servicio de su producto en Manuales en el sitio de soporte de Dell.

Vistas del producto

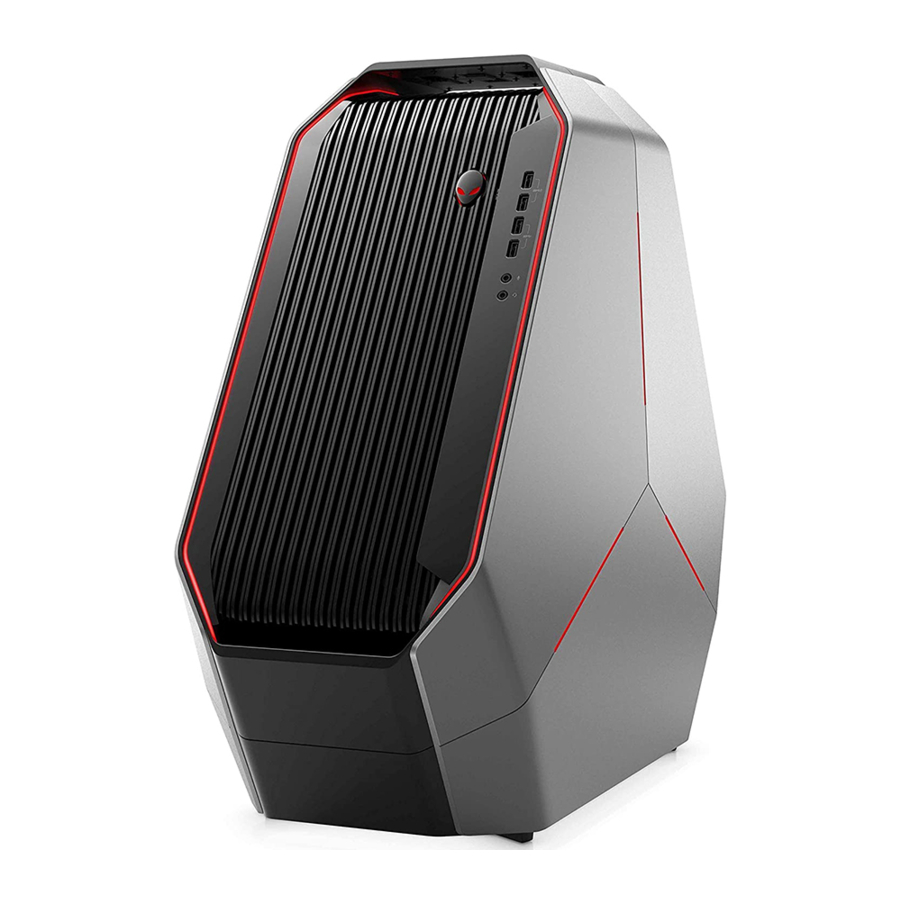

Parte frontal

1. Botón de encendido (Alienhead)
   Presione para encender la computadora si está apagada, en estado de suspensión o en estado de hibernación.
   Presione para poner la computadora en estado de suspensión si está encendida.
   Mantenga presionado durante 4 segundos para forzar el apagado de la computadora.
   NOTA: Puede personalizar el comportamiento del botón de encendido en Opciones de energía.
2. Puerto USB 3.1 Gen 1 con PowerShare (2)
   Conecte periféricos, como dispositivos de almacenamiento externo e impresoras.
   Proporciona velocidades de transferencia de datos de hasta 5 Gbps. PowerShare le permite cargar sus dispositivos USB incluso cuando su computadora está apagada.
   NOTA: Si su computadora está apagada o en estado de hibernación, debe conectar el adaptador de alimentación para cargar sus dispositivos mediante el puerto PowerShare. Debe habilitar esta función en el programa de configuración del BIOS.
   NOTA: Es posible que ciertos dispositivos USB no se carguen cuando la computadora está apagada o en estado de suspensión. En tales casos, encienda la computadora para cargar el dispositivo.
3. Puertos USB 3.1 Gen 1 (2)
   Conecte periféricos, como dispositivos de almacenamiento externo e impresoras. Proporciona velocidades de transferencia de datos de hasta 5 Gbps.
4. Puerto de micrófono
   Conecte un micrófono externo para proporcionar entrada de sonido.
5. Puerto de auriculares
   Conecte auriculares o parlantes.

Parte posterior

1. Botón de iluminación de accesibilidad de E/S posterior
   Presione para iluminar los puertos del panel posterior.
2. Etiqueta reglamentaria
   Contiene información reglamentaria de su computadora.
3. Panel posterior
   Conecte USB, audio, video y otros dispositivos.
4. Conector del cable de alimentación
   Conecte un cable de alimentación para proporcionar energía a su computadora.
5. Botón de diagnóstico de la fuente de alimentación
   Presione para verificar el estado de la fuente de alimentación.
6. Luz de diagnóstico de la fuente de alimentación
   Indica el estado de la fuente de alimentación.
7. Ranura PCI-Express (gráficos) 7
   Conecte una tarjeta PCI-Express X16, como una tarjeta de gráficos, de audio o de red, para mejorar las capacidades de su computadora.
8. Ranura PCI-Express 6
   Conecte una tarjeta PCI-Express X4, como una tarjeta de audio o de red, para mejorar las capacidades de su computadora.
9. Ranura PCI-Express (gráficos) 5 Vistas de Alienware Area-51 R7
   Conecte una tarjeta PCI-Express X16, como una tarjeta de gráficos, de audio o de red, para mejorar las capacidades de su computadora.
10. Ranura PCI-Express (gráficos) 4
    Conecte una tarjeta PCI-Express X16, como una tarjeta de gráficos, de audio o de red, para mejorar las capacidades de su computadora.
11. Ranura PCI-Express (gráficos) 3
    Conecte una tarjeta PCI-Express X16, como una tarjeta de gráficos, de audio o de red, para mejorar las capacidades de su computadora.
12. Ranura PCI-Express (gráficos) 1
    Conecte una tarjeta PCI-Express X16, como una tarjeta de gráficos, de audio o de red, para mejorar las capacidades de su computadora.
    NOTA: Dell ofrece tres configuraciones de gráficos, pero su computadora admite cuatro configuraciones de gráficos. Puede comprar la cuarta tarjeta gráfica por separado y actualizarla más tarde. Para obtener más información, consulte Video.
    NOTA: Para obtener más detalles sobre la instalación de la tarjeta gráfica PCI-Express, consulte Matriz de instalación de la tarjeta gráfica PCI-Express.
13. Etiqueta de la etiqueta de servicio
    La etiqueta de servicio es un identificador alfanumérico único que permite a los técnicos de servicio de Dell identificar los componentes de hardware de su computadora y acceder a la información de la garantía.
14. Ranura para cable de seguridad (para candados Kensington)
    Conecte un cable de seguridad para evitar el movimiento no autorizado de su computadora.
15. Pestillo de la ranura del cable de seguridad
    Suéltelo para permitir la apertura del panel lateral.

Panel posterior

1. Puerto USB 3.1 Gen 2
   Conecte periféricos, como dispositivos de almacenamiento externo e impresoras. Proporciona velocidades de transferencia de datos de hasta 10 Gbps.
2. Luz de actividad del disco duro
   Se enciende cuando la computadora lee o escribe en el disco duro.
3. Puerto USB 3.1 Gen 2 (Type-C) con PowerShare
   Conecte periféricos, como dispositivos de almacenamiento e impresoras.
   Proporciona velocidades de transferencia de datos de hasta 10 Gbps. Admite Power Delivery que permite el suministro de energía bidireccional entre dispositivos. Proporciona hasta 15 W de salida de energía que permite una carga más rápida de los dispositivos periféricos.
   PowerShare le permite cargar sus dispositivos USB incluso cuando su computadora está apagada.
   NOTA: El puerto Type-C solo proporciona la función de datos USB y no se admiten funciones alternativas de video o modo Thunderbolt.
4. Puertos USB 3.1 Gen 1 (6)
   Conecte periféricos, como dispositivos de almacenamiento e impresoras. Proporciona velocidades de transferencia de datos de hasta 5 Gbps.
5. Puerto envolvente posterior I/D
   Conecte dispositivos de salida de audio, como parlantes y amplificadores. En una configuración de canal de parlantes 5.1, conecte los parlantes traseros izquierdo y derecho.
6. Puerto envolvente lateral I/D
   Conecte los parlantes laterales izquierdo y derecho o los parlantes de sonido envolvente.
7. Puerto óptico S/PDIF
   Conecte un amplificador, parlantes o un televisor para la salida de audio digital a través de un cable óptico.
8. Puerto de salida de línea
   Conecte los parlantes.
9. Puerto de entrada de línea
   Conecte dispositivos de grabación o reproducción, como un micrófono o un reproductor de CD.
10. Puerto de central/subwoofer
    Conecte el subwoofer.
11. Puertos de red (2)
    Conecte un cable Ethernet (RJ45) desde un enrutador o un módem de banda ancha para acceso a la red o a Internet.
12. Puertos USB 2.0 (2)
    Conecte periféricos, como dispositivos de almacenamiento externo e impresoras. Proporciona velocidades de transferencia de datos de hasta 480 Mbps.

Especificaciones del producto

Dimensiones y peso

Tabla 1. Dimensiones y peso

Descripción	Valores
Altura	569.25 mm (22.41 in.)
Ancho	638.96 mm (25.16 in.)
Profundidad	272.71 mm (10.74 in.)
Peso (aproximado)	28 kg (61.73 lbs)
	NOTA: El peso de la computadora varía según la configuración solicitada y la variabilidad de fabricación.

Procesadores

Tabla 2. Procesadores

Chipset

Tabla 3. Chipset

Sistema operativo

• Windows 10 Home (64 bits)
• Windows 10 Professional (64 bits)

Memoria

Tabla 4. Especificaciones de la memoria

Puertos y conectores

Tabla 5. Puertos y conectores

Descripción	Valores
Frontal
USB	Dos puertos USB 3.1 Gen 1 Dos puertos USB 3.1 Gen 1 con PowerShare
Audio	Un puerto para auriculares Un puerto para micrófono
Parte posterior
Red	Dos puertos RJ-45
USB	Dos puertos USB 2.0 Seis puertos USB 3.1 Gen 1 Un puerto USB 3.1 Gen 2 Un puerto USB 3.1 Gen 2 (tipo C) con PowerShare
Audio	Cuatro puertos de salida de audio/auriculares Un puerto de entrada de audio/micrófono
Video	Un puerto óptico S/PDIF
Lector de tarjetas de memoria	No admitido
Puerto de alimentación	No admitido
Lector de tarjetas inteligentes	No admitido
Seguridad	Anillos de candado
Puertos heredados	No admitido
Interno
Expansión	Cuatro puertos SATA
M.2	Una ranura para tarjetas M.2 para WLAN y Bluetooth Una ranura para tarjetas M.2 para unidad de estado sólido 2280 NOTA: Para obtener más información sobre las funciones de los diferentes tipos de tarjetas M.2, consulte el artículo de la base de conocimientos SLN301626.

Comunicaciones

Ethernet
Tabla 6. Especificaciones de Ethernet

Módulo inalámbrico
Tabla 7. Especificaciones del módulo inalámbrico

Video

NOTA: Si está configurando la computadora para una configuración de cuatro tarjetas, use AMD RX570X o AMD RX580X.

Tabla 8. Especificaciones de video

Audio

Tabla 9. Especificaciones de audio

Almacenamiento

Tabla 10. Especificaciones de almacenamiento

Clasificaciones de energía

Tabla 11. Especificaciones del adaptador de alimentación

Entorno informático

Nivel de contaminantes en el aire: G1 según lo definido por ISA-S71.04-1985

Tabla 12. Entorno informático

* Medido con un espectro de vibración aleatoria que simula el entorno del usuario.
† Medido con un pulso de medioseno de 2 ms cuando la unidad de disco duro está en uso.
‡ Medido con un pulso de medioseno de 2 ms cuando el cabezal de la unidad de disco duro está en la posición de estacionamiento.

Matriz de instalación de la tarjeta gráfica PCI-Express

Unidad de fuente de alimentación de 850 W

Tabla 13. Matriz de instalación de la tarjeta gráfica PCI-Express

Unidad de fuente de alimentación de 1500 W
NOTA: Dell ofrece tres configuraciones de gráficos, pero su computadora admite cuatro configuraciones de gráficos. Puede comprar la cuarta tarjeta gráfica por separado y actualizarla más adelante. Para obtener más información, consulte Video.

Tabla 14. Matriz de instalación de la tarjeta gráfica PCI-Express

Obtener ayuda y ponerse en contacto con Alienware

Recursos de autoayuda

Puede obtener información y ayuda sobre los productos y servicios de Alienware mediante estos recursos de autoayuda en línea:

Tabla 15. Productos de Alienware y recursos de autoayuda en línea

Recursos de autoayuda	Ubicación de los recursos
Información sobre los productos y servicios de Alienware	Sitio de soporte de Alienware
Aplicación My Dell
Sugerencias
Ponerse en contacto con el soporte técnico	En la búsqueda de Windows, escriba Contact Support (Ponerse en contacto con el soporte técnico) y presione Enter (Intro).
Ayuda en línea para el sistema operativo	Sitio de soporte de Windows
Acceda a las principales soluciones, diagnósticos, controladores y descargas, y obtenga más información sobre su equipo a través de videos, manuales y documentos.	Su equipo Alienware se identifica de forma exclusiva mediante una etiqueta de servicio o un código de servicio rápido. Para ver los recursos de soporte técnico relevantes para su equipo Dell, introduzca la etiqueta de servicio o el código de servicio rápido en Sitio de soporte de Dell. Para obtener más información sobre cómo encontrar la etiqueta de servicio de su equipo, consulte Instrucciones sobre cómo encontrar su etiqueta de servicio o número de serie
Videos que proporcionan instrucciones paso a paso para reparar su computadora	Canal de soporte de Alienware

Ponerse en contacto con Alienware

Para ponerse en contacto con Alienware para problemas de ventas, soporte técnico o servicio al cliente, consulte Sitio de soporte de Alienware.
NOTA: La disponibilidad de los servicios puede variar según el país o la región, y el producto.
NOTA: Si no tiene una conexión a Internet activa, puede encontrar información de contacto sobre su factura de compra, albarán, factura o catálogo de productos Dell.
