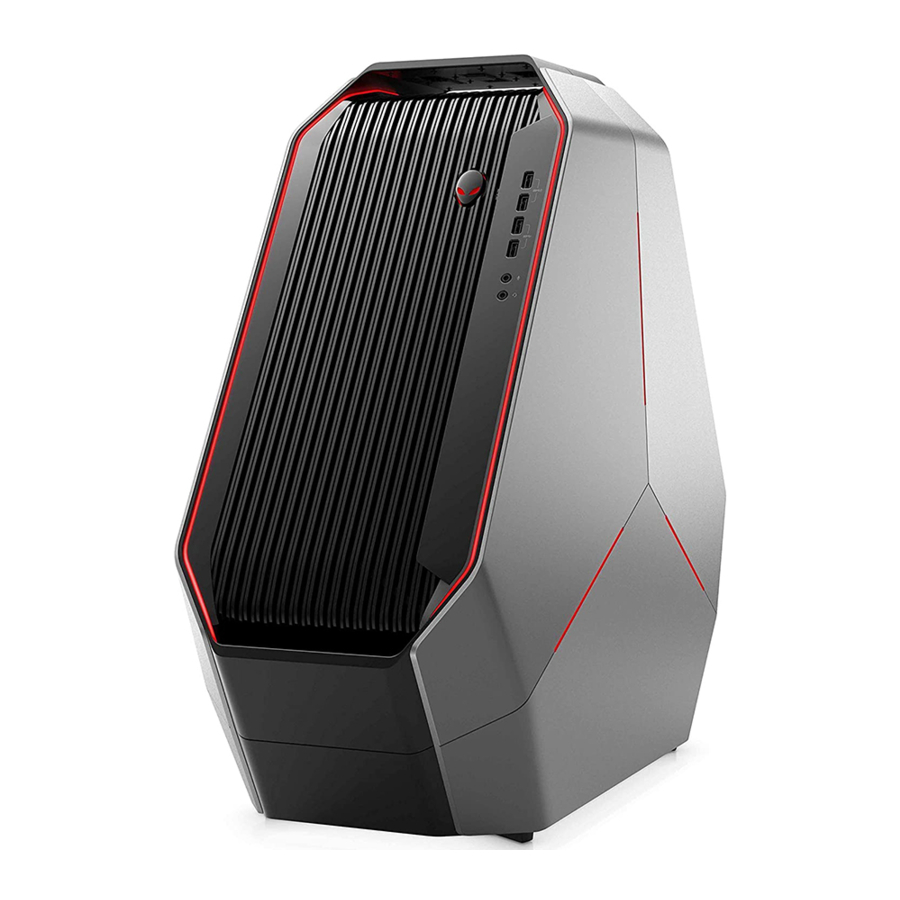

Dell Alienware Area-51 R7, D03X Handleiding

Inhoud

Opmerkingen/voorzorgsmaatregelen en waarschuwingen

informatie OPMERKING: Een OPMERKING geeft belangrijke informatie aan die u helpt uw product beter te gebruiken.

Voorzichtig
EEN VOORZORGSMAATREGEL geeft mogelijk schade aan hardware of verlies van gegevens aan en vertelt u hoe u het probleem kunt voorkomen.

Waarschuwing
EEN WAARSCHUWING geeft een mogelijk risico op schade aan eigendommen, persoonlijk letsel of de dood aan.

Uw apparaat instellen

  1. Sluit het toetsenbord en de muis aan.
  2. Maak verbinding met uw netwerk via een kabel of maak verbinding met een draadloos netwerk.
  3. Sluit het beeldscherm aan.
    Uw apparaat instellen

informatie OPMERKING: De DisplayPort op het achterpaneel van uw computer is afgedekt. Sluit het beeldscherm aan op de aparte grafische kaart van uw computer.
informatie OPMERKING: Als u één grafische kaart hebt, is PCI-Express (grafische) sleuf 1 de primaire grafische kaart. Als u twee grafische kaarten hebt, is PCI-Express (grafische) sleuf 4 de primaire grafische kaart. Als u drie of vier grafische kaarten hebt, is PCI-Express (grafische) sleuf 7 de primaire grafische kaart.

  1. Sluit de voedingskabel aan.
  2. Druk op de aan/uit-knop.
  3. Maak een herstelstation voor Windows.

informatie OPMERKING: Het wordt aanbevolen om een herstelstation te maken om problemen met Windows op te lossen en te verhelpen.
Voor meer informatie, zie Een USB-herstelstation maken voor Windows.

Een USB-herstelstation maken voor Windows

Maak een herstelstation om problemen met Windows op te lossen en te verhelpen. Een leeg USB-flashstation met een minimale capaciteit van 16 GB is vereist om het herstelstation te maken.

informatie OPMERKING: Dit proces kan tot een uur duren.
informatie OPMERKING: De volgende stappen kunnen variëren, afhankelijk van de geïnstalleerde versie van Windows. Zie de Microsoft-supportsite voor de meest recente instructies.

  1. Sluit het USB-flashstation aan op uw computer.
  2. Typ in Windows zoeken Herstel.
  3. Klik in de zoekresultaten op Een herstelstation maken.
    Het venster Gebruikersaccountbeheer wordt weergegeven.
  4. Klik op Ja om door te gaan.
    Het venster Herstelstation wordt weergegeven.
  5. Selecteer Maak een back-up van systeembestanden naar het herstelstation en klik op Volgende.
  6. Selecteer het USB-flashstation en klik op Volgende.
    Er verschijnt een bericht dat alle gegevens op het USB-flashstation worden verwijderd.
  7. Klik op Maken.
  8. Klik op Voltooien.
    Voor meer informatie over het opnieuw installeren van Windows met behulp van het USB-herstelstation, zie het gedeelte Probleemoplossing van de Servicehandleiding van uw product op Handleidingen op de Dell Support-site.

Aanzichten van het product

Voorkant

Aanzichten van het product - Voorkant

  1. Aan/uit-knop (Alienhead)
    Druk hierop om de computer in te schakelen als deze is uitgeschakeld, in de slaapstand staat of in de sluimerstand staat.
    Druk hierop om de computer in de slaapstand te zetten als deze is ingeschakeld.
    Houd 4 seconden ingedrukt om de computer geforceerd af te sluiten.
    informatie OPMERKING: U kunt het gedrag van de aan/uit-knop aanpassen in Energiebeheer.
  2. USB 3.1 Gen 1-poort met PowerShare (2)
    Sluit randapparatuur aan, zoals externe opslagapparaten en printers.
    Biedt gegevensoverdrachtsnelheden tot 5 Gbps. Met PowerShare kunt u uw USB-apparaten opladen, zelfs wanneer uw computer is uitgeschakeld.
    informatie OPMERKING: Als uw computer is uitgeschakeld of in de sluimerstand staat, moet u de voedingsadapter aansluiten om uw apparaten op te laden via de PowerShare-poort. U moet deze functie inschakelen in het BIOS-setup programma.
    informatie OPMERKING: Bepaalde USB-apparaten laden mogelijk niet op wanneer de computer is uitgeschakeld of in de slaapstand staat. Schakel in dergelijke gevallen de computer in om het apparaat op te laden.
  3. USB 3.1 Gen 1-poorten (2)
    Sluit randapparatuur aan, zoals externe opslagapparaten en printers. Biedt gegevensoverdrachtsnelheden tot 5 Gbps.
  4. Microfoonpoort
    Sluit een externe microfoon aan om geluidsinvoer te leveren.
  5. Koptelefoonpoort
    Sluit een koptelefoon of luidsprekers aan.

Achterkant

Aanzichten van het product - Achterkant

  1. Knop voor toegankelijkheidsverlichting van I/O aan de achterkant
    Druk hierop om de poorten op het achterpaneel te verlichten.
  2. Regelgevingslabel
    Bevat regelgevingsinformatie van uw computer.
  3. Achterpaneel
    Sluit USB-, audio-, video- en andere apparaten aan.
  4. Voedingskabelaansluiting
    Sluit een voedingskabel aan om uw computer van stroom te voorzien.
  5. Diagnoseknop van de voeding
    Druk hierop om de status van de voeding te controleren.
  6. Diagnoselampje van de voeding
    Geeft de status van de voeding aan.
  7. PCI-Express (grafische) sleuf 7
    Sluit een PCI-Express X16-kaart aan, zoals een grafische, audio- of netwerkkaart, om de mogelijkheden van uw computer te verbeteren.
  8. PCI-Express sleuf 6
    Sluit een PCI-Express X4-kaart aan, zoals een audio- of netwerkkaart, om de mogelijkheden van uw computer te verbeteren.
  9. PCI-Express (grafische) sleuf 5 Weergaven van Alienware Area-51 R7
    Sluit een PCI-Express X16-kaart aan, zoals een grafische, audio- of netwerkkaart, om de mogelijkheden van uw computer te verbeteren.
  10. PCI-Express (grafische) sleuf 4
    Sluit een PCI-Express X16-kaart aan, zoals een grafische, audio- of netwerkkaart, om de mogelijkheden van uw computer te verbeteren.
  11. PCI-Express (grafische) sleuf 3
    Sluit een PCI-Express X16-kaart aan, zoals een grafische, audio- of netwerkkaart, om de mogelijkheden van uw computer te verbeteren.
  12. PCI-Express (grafische) sleuf 1
    Sluit een PCI-Express X16-kaart aan, zoals een grafische, audio- of netwerkkaart, om de mogelijkheden van uw computer te verbeteren.
    informatie OPMERKING: Dell biedt drie grafische configuraties, maar uw computer ondersteunt vier grafische configuraties. U kunt de vierde grafische kaart afzonderlijk aanschaffen en later upgraden. Zie Video voor meer informatie.
    informatie OPMERKING: Zie PCI-Express graphics card installation matrix voor meer informatie over het installeren van de PCI-Express grafische kaart.
  13. Servicetaglabel
    De servicetag is een unieke alfanumerieke identificatie waarmee Dell-servicetechnici de hardwarecomponenten in uw computer kunnen identificeren en toegang kunnen krijgen tot garantie-informatie.
  14. Sleuf voor beveiligingskabel (voor Kensington-sloten)
    Sluit een beveiligingskabel aan om ongeautoriseerde verplaatsing van uw computer te voorkomen.
  15. Vergrendeling van de sleuf voor de veiligheidskabel
    Laat los om het zijpaneel te kunnen openen.

Achterpaneel

Aanzichten van het product - Achterpaneel

  1. USB 3.1 Gen 2-poort
    Sluit randapparatuur aan, zoals externe opslagapparaten en printers. Biedt gegevensoverdrachtsnelheden tot 10 Gbps.
  2. Lampje activiteit harde schijf
    Gaat branden wanneer de computer gegevens van de harde schijf leest of ernaar schrijft.
  3. USB 3.1 Gen 2 (Type-C)-poort met PowerShare
    Sluit randapparatuur aan, zoals opslagapparaten en printers.
    Biedt gegevensoverdrachtsnelheden tot 10 Gbps. Ondersteunt Power Delivery, waardoor tweerichtingsvoeding tussen apparaten mogelijk is. Biedt tot 15 W vermogen, waardoor randapparatuur sneller kan worden opgeladen.
    Met PowerShare kunt u uw USB-apparaten opladen, zelfs wanneer uw computer is uitgeschakeld.
    informatie OPMERKING: De Type-C-poort biedt alleen de USB-gegevensfunctie en er worden geen alternatieve video- of Thunderbolt-modusfuncties ondersteund.
  4. USB 3.1 Gen 1-poorten (6)
    Sluit randapparatuur aan, zoals opslagapparaten en printers. Biedt gegevensoverdrachtsnelheden tot 5 Gbps.
  5. Achter L/R-surroundpoort
    Sluit audio-uitvoerapparaten aan, zoals luidsprekers en versterkers. Sluit in een 5.1-luidsprekerkanaalconfiguratie de linker- en rechterluidspreker achter aan.
  6. Zij L/R-surroundpoort
    Sluit de linker- en rechterluidspreker aan de zijkant of surroundsoundluidsprekers aan.
  7. Optische S/PDIF-poort
    Sluit een versterker, luidsprekers of een tv aan voor digitale audio-uitvoer via een optische kabel.
  8. Line-out-poort
    Sluit luidsprekers aan.
  9. Line-in-poort
    Sluit opname- of afspeelapparaten aan, zoals een microfoon of cd-speler.
  10. Center-/subwooferpoort
    Sluit de subwoofer aan.
  11. Netwerkpoorten (2)
    Sluit een Ethernet-kabel (RJ45) aan vanaf een router of een breedbandmodem voor netwerk- of internettoegang.
  12. USB 2.0-poorten (2)
    Sluit randapparatuur aan, zoals externe opslagapparaten en printers. Biedt gegevensoverdrachtsnelheden tot 480 Mbps.

Specificaties van het product

Afmetingen en gewicht

Tabel 1. Afmetingen en gewicht

Beschrijving Waarden
Hoogte 569,25 mm (22,41 inch)
Breedte 638,96 mm (25,16 inch)
Diepte 272,71 mm (10,74 inch)
Gewicht (ongeveer) 28 kg (61,73 lbs)
informatie OPMERKING: Het gewicht van uw computer varieert afhankelijk van de bestelde configuratie en de fabricagevariabiliteit.

Processors

Tabel 2. Processors

Beschrijving Waarden
Processors AMD Ryzen Threadripper (2950X) AMD Ryzen Threadripper (2920X) AMD Ryzen Threadripper (1900X)
Wattage 180 W 180 W 180 W
Aantal cores 16 12 8
Aantal threads 32 24 16
Snelheid Base 3,5 GHz, Boost tot 4,4 GHz Base 3,5 GHz, Boost tot 4,3 GHz Base 3,8 GHz, Boost tot 4,0 GHz
L2-cache 8 MB 6 MB 4 MB
L3-cache 32 MB 32 MB 16 MB
Geïntegreerde graphics Niet ondersteund Niet ondersteund Niet ondersteund

Chipset

Tabel 3. Chipset

Beschrijving Waarden
Chipset AMD X399
Processor AMD Ryzen Threadripper
DRAM-busbreedte 64-bits
Flash-EPROM 16 MB
PCIe-bus PCIe Gen3/Gen2
Externe busfrequentie PCIe Gen2x4

Besturingssysteem

  • Windows 10 Home (64-bits)
  • Windows 10 Professional (64-bits)

Geheugen

Tabel 4. Geheugenspecificaties

Beschrijving Waarden
Sleuven Vier intern toegankelijke DDR4 DIMM-sockets
Type DDR4
Snelheid 2666 MHz tot 3200 MHz (XMP-geheugen)
Maximumgeheugen 64 GB
Minimumgeheugen 8 GB
Geheugen per sleuf 4 GB, 8 GB en 16 GB
Ondersteunde configuraties:
  • 8 GB DDR4 bij 2666 MHz
  • 16 GB Dual Channel DDR4 bij 2666MHz
  • 32 GB Dual Channel DDR4 bij 2666MHz
  • 64 GB Quad Channel DDR4 bij 2666MHz
  • 8 GB DDR4 XMP 2933MHz - Kingston HyperX
  • 16 GB Dual Channel DDR4 XMP 2933MHz - Kingston HyperX
  • 32 GB Quad Channel DDR4 XMP 2933MHz - Kingston HyperX
  • 64 GB Quad Channel DDR4 XMP 2933MHz - Kingston HyperX
  • 16 GB Dual Channel DDR4 XMP 3200MHz - Kingston HyperX
  • 32 GB Quad Channel DDR4 XMP 3200MHz - Kingston HyperX
  • 64GB Quad Channel DDR4 XMP 3200MHz - Kingston HyperX

Poorten en aansluitingen

Tabel 5. Poorten en aansluitingen

Beschrijving Waarden
Voorkant
USB
  • Twee USB 3.1 Gen 1-poorten
  • Twee USB 3.1 Gen 1-poorten met PowerShare
Audio
  • Eén headsetpoort
  • Eén microfoonpoort
Achterkant
Netwerk Twee RJ-45-poorten
USB
  • Twee USB 2.0-poorten
  • Zes USB 3.1 Gen 1-poorten
  • Eén USB 3.1 Gen 2-poort
  • Eén USB 3.1 Gen 2 (Type-C)-poort met PowerShare
Audio
  • Vier audio-uitgangs-/koptelefoonpoorten
  • Eén audio-ingangs-/microfoonpoort
Video Eén optische S/PDIF-poort
Geheugenkaartlezer Niet ondersteund
Stroompoort Niet ondersteund
Smartcardlezer Niet ondersteund
Beveiliging Hangslotsringen
Legacy-poorten Niet ondersteund
Intern
Uitbreiding Vier SATA-poorten
M.2
  • Eén M.2-kaartsleuf voor WLAN en Bluetooth
  • Eén M.2-kaartsleuf voor 2280 solid-state drive
informatie OPMERKING: Voor meer informatie over de functies van verschillende soorten M.2-kaarten, zie het knowledge base-artikel SLN301626.

Communicatie

Ethernet
Tabel 6. Ethernet-specificaties

Beschrijving Waarden
Modelnummer Ethernet-controller geïntegreerd op het moederbord
Overdrachtssnelheid 10/100/1000 Mbps

Draadloze module
Tabel 7. Specificaties draadloze module

Beschrijving Waarden
Modelnummer Qualcomm QCA61x4A (DW1820) Killer 1535
Overdrachtssnelheid Tot 867 Mbps Tot 867 Mbps
Ondersteunde frequentiebanden Dual band 2,4 GHz/5 GHz Dual band 2,4 GHz/5 GHz
Draadloze standaarden Wi-Fi 802.11a/b/g/n/ac Wi-Fi 802.11a/b/g/n/ac
Encryptie
  • 64-bits/128-bits WEP
  • AES-CCMP
  • TKIP
  • 64-bits/128-bits WEP
  • AES-CCMP
  • TKIP
Bluetooth Bluetooth 4.2 Bluetooth 4.2

Video

informatie OPMERKING: Als u uw computer configureert voor een configuratie met vier kaarten, gebruik dan AMD RX570X of AMD RX580X.

Tabel 8. Videospecificaties

Controller SLI/Crossfire-ondersteuning Aantal kaarten (maximum) Ondersteuning externe display Geheugengrootte Geheugentype
AMD Vega 10 E2-90 (Single/ Dual ) Ja 2 Drie DisplayPort, één HDMI-poort 8 GB HBM
NVIDIA GTX 1050 Ti (Single) Nee 1 Eén DLDVI-D, één DisplayPort, één HDMI-poort 4 GB GDDR5

NVIDIA GTX 1060

(Single)

 Nee 1 Eén DLDVI-D, drie DisplayPort, één HDMI-poort 6 GB GDDR5
NVIDIA GTX 1070 (Single/Dual) Ja 2 Eén DLDVI-D, drie DisplayPort, één HDMI-poort 8 GB GDDR5
NVIDIA GTX 1080 Ti (Single/Dual) Ja 2 Drie DisplayPort, één HDMI-poort 11 GB GDDR5X
AMD RX570X (Single/Triple) Ja 3 Drie DisplayPort, één HDMI-poort 8 GB GDDR5
AMD RX580X (Single/Triple) Ja 3 Drie DisplayPort, één HDMI-poort 8 GB GDDR5
NVIDIA RTX 2080 OC (Single/Dual) Ja 2 Drie DisplayPort, één HDMI, één Type-C 8 GB GDDR6
NVIDIA RTX 2080 Ti OC (Single/Dual) Ja 2 Drie DisplayPort, één HDMI, één Type-C 11 GB GDDR6

Audio

Tabel 9. Audiospecificaties

Beschrijving Waarden
Type Geïntegreerde 7.1-kanaals High Definition Audio
Controller Realtek ALC3861
Interne interface High-definition audio
Externe interface 7.1-kanaals uitgang, microfoon-ingang, stereo hoofdtelefoon en headset combo-aansluiting

Opslag

Tabel 10. Opslagspecificaties

Opslagtype Interfacetype Intern toegankelijke capaciteit
Drie 3,5-inch harde schijven SATA AHCI 6 Gbps Tot 4 TB
Twee 2,5-inch drive bay-ondersteuning of U.2 PCIe solid-state drives PCIe Gen3 8 Gbps Tot 960 GB (alleen voor U.2)

Vermogenswaarden

Tabel 11. Specificaties voedingsadapter

Beschrijving Waarden
Type 850 W 1500 W 1500 W
Ingangsspanning 100 VAC tot 240 VAC 100 VAC tot 240 VAC 200 VAC tot 240 VAC
Ingangsfrequentie 50 Hz tot 60 Hz 50 Hz tot 60 Hz 50 Hz tot 60 Hz
Ingangsstroom (maximum) 10 A 16 A 10 A
Uitgangsstroom (continu) +3.3 V/20 A, +5 V/20 A, +12 VA/32 A, +12 VB/48 A, +12 VD/16 A, -12 V/0.5 A, +5 Vaux/4 A +3.3 V/20 A, +5 V/25 A, +12 VA/32 A, +12 VB/48 A, +12 VC/48 A, +12 VD/16 A, -12 V/0.5 A, +5 Vaux/4 A +3.3 V/20 A, +5 V/25 A, +12 VA/32 A, +12 VB/48 A, +12 VC/48 A, +12 VD/16 A, -12 V/0.5 A, +5 Vaux/4 A
Nominale uitgangsspanning +3.3 V, +5 V, +12 VA, +12 VB, +12 VD, -12 V, +5 Vaux +3.3 V, +5 V, +12 VA, +12 VB, +12 VC, +12 VD, -12 V, +5 Vaux +3.3 V, +5 V, +12 VA, +12 VB, +12 VC, +12 VD, -12 V, +5 Vaux
Temperatuurbereik: In bedrijf 5°C tot 50°C (41°F tot 122°F) 5°C tot 50°C (41°F tot 122°F) 5°C tot 50°C (41°F tot 122°F)
Opslag -40°C tot 70°C (-40°F tot 158°F) -40°C tot 70°C (-40°F tot 158°F) -40°C tot 70°C (-40°F tot 158°F)

Computeromgeving

Luchtverontreinigingsniveau: G1 zoals gedefinieerd door ISA-S71.04-1985

Tabel 12. Computeromgeving

In bedrijf Opslag
Temperatuurbereik 0°C tot 35°C (32°F tot 95°F) –40°C tot 65°C (–40°F tot 149°F)
Relatieve luchtvochtigheid (maximum) 10% tot 90% (niet-condenserend) 0% tot 95% (niet-condenserend)
Trilling (maximum)* 0,66 GRMS 1,30 GRMS
Schok (maximum) 110 G† 160 G‡
Hoogte (maximum) –15,2 m tot 3.048 m (–50 ft tot 10.000 ft) –15,2 m tot 10.668 m (–50 ft tot 35.000 ft)

* Gemeten met behulp van een willekeurig trillingsspectrum dat de gebruikersomgeving simuleert.
† Gemeten met behulp van een halfsinusgolfpuls van 2 ms wanneer de harde schijf in gebruik is.
‡ Gemeten met behulp van een halfsinusgolfpuls van 2 ms wanneer de harde-schijfkop in de parkeerstand staat.

Installatiematrix PCI-Express-videokaart

Voedingseenheid van 850 W

Tabel 13. Installatiematrix PCI-Express-videokaart

Enkele grafische kaart Dubbele grafische kaart Drievoudige grafische kaart Viervoudige grafische kaart
Sleufinstallatie Sleuf 1 Sleuf 1 en sleuf 4 Niet ondersteund Niet ondersteund
Label van voedingsconnector PCIE1 PCIE1 en PCIE3
Primaire uitvoer Sleuf 1 Sleuf 4

Voedingseenheid van 1500 W
informatie OPMERKING: Dell biedt drie grafische configuraties, maar uw computer ondersteunt vier grafische configuraties. U kunt de vierde grafische kaart afzonderlijk aanschaffen en later upgraden. Zie voor meer informatie Video.

Tabel 14. Installatiematrix PCI-Express-videokaart

Enkele grafische kaart Dubbele grafische kaart Drievoudige grafische kaart Viervoudige grafische kaart
Sleufinstallatie Sleuf 1 Sleuf 1 en sleuf 4 Sleuf 1, sleuf 4 en sleuf 7 Sleuf 1, sleuf 3, sleuf 5 en sleuf 7
Label van voedingsconnector VGA1 VGA1 en VGA2 VGA1 en VGA2 en VGA3 VGA1 en VGA2 en VGA3 en VGA4
Primaire uitvoer Sleuf 1 Sleuf 4 Sleuf 7 Sleuf 7

Hulp krijgen en contact opnemen met Alienware

Zelfhulpmiddelen

U kunt informatie en hulp krijgen over Alienware-producten en -services via deze online zelfhulpmiddelen:

Tabel 15. Alienware-producten en online zelfhulpmiddelen

Zelfhulpmiddelen Bronlocatie
Informatie over Alienware-producten en -services Alienware Support Site
My Dell app
Tips
Contact opnemen met Support Typ in Windows zoeken Contact Support en druk op Enter.
Online hulp voor het besturingssysteem Windows Support Site
Krijg toegang tot topoplossingen, diagnoses, drivers en downloads, en kom meer te weten over uw computer via video's, handleidingen en documenten.

Uw Alienware-computer wordt uniek geïdentificeerd door een servicetag of express-servicecode. Om relevante supportbronnen voor uw Dell computer te bekijken, voert u de servicetag of express-servicecode in op Dell Support Site.

Zie voor meer informatie over het vinden van de servicetag van uw computer Instructies over het vinden van uw servicetag of serienummer
Video's met stapsgewijze instructies voor het onderhouden van uw computer Alienware Support Channel

Contact opnemen met Alienware

Zie Alienware Support Site om contact op te nemen met Alienware voor verkoop-, technische support- of klantenservicekwesties.
informatie OPMERKING: De beschikbaarheid van de services kan variëren afhankelijk van het land of de regio en het product.
informatie OPMERKING: Als u geen actieve internetverbinding hebt, kunt u contactgegevens vinden op uw aankoopfactuur, pakbon, rekening of Dell-productcatalogus.

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

Download Dell Alienware Area-51 R7, D03X Handleiding

Beschikbare talen

Gerelateerde Handleidingen voor Dell Alienware Area-51 R7

Inhoudsopgave
