Dell Alienware Area-51 R7, D03X käsiraamat

Märkused / hoiatused ja ettevaatusabinõud

MÄRKUS. MÄRKUS tähistab olulist teavet, mis aitab teil oma toodet paremini kasutada.

ETTEVAATUST näitab võimalikku riistvara kahjustust või andmete kadu ning ütleb, kuidas probleemi vältida.

HOIATUS tähistab võimalikku varakahju, kehavigastust või surma.

Seadme seadistamine

1. Ühendage klaviatuur ja hiir.

2. Looge ühendus oma võrguga kaabli abil või looge ühendus traadita võrguga.

3. Ühendage ekraan.


MÄRKUS: Teie arvuti tagapaneelil olev DisplayPort on kaetud. Ühendage ekraan arvuti diskreetse graafikakaardiga.
MÄRKUS: Kui teil on üks graafikakaart, on PCI-Express (graafika) pesa 1 esmane graafikakaart. Kui teil on kaks graafikakaarti, on PCI-Express (graafika) pesa 4 esmane graafikakaart. Kui teil on kolm või neli graafikakaarti, on PCI-Express (graafika) pesa 7 esmane graafikakaart.

4. Ühendage toitekaabel.

5. Vajutage toitenuppu.

6. Looge Windowsi jaoks taasteketas.

MÄRKUS. Soovitatav on luua taasteketas, et tõrkeotsida ja lahendada probleeme, mis võivad Windowsiga tekkida.
Lisateabe saamiseks vaadake Windowsi jaoks USB-taasteketta loomine.

Windowsi jaoks USB-taasteketta loomine

Looge taasteketas, et tõrkeotsida ja lahendada probleeme, mis võivad Windowsiga tekkida. Taasteketta loomiseks on vaja tühja vähemalt 16 GB mahuga USB-mäluseadet.

MÄRKUS. Selle protsessi lõpuleviimiseks võib kuluda kuni tund aega.
MÄRKUS. Järgmised sammud võivad olenevalt installitud Windowsi versioonist erineda. Värskeimate juhiste saamiseks vaadake Microsofti tugisaiti.

1. Ühendage USB-mäluseade arvutiga.
2. Tippige Windowsi otsingusse Taaste.
3. Klõpsake otsingutulemustes valikut Loo taasteketas.
   Kuvatakse aken Kasutajakonto kontroll.
4. Jätkamiseks klõpsake nuppu Jah.
   Kuvatakse aken Taasteketas.
5. Valige Varunda süsteemifailid taastekettale ja klõpsake nuppu Edasi.
6. Valige USB-mäluseade ja klõpsake nuppu Edasi.
   Kuvatakse teade, mis näitab, et kõik USB-mäluseadmes olevad andmed kustutatakse.
7. Klõpsake nuppu Loo.
8. Klõpsake nuppu Lõpeta.
   Lisateavet Windowsi uuesti installimise kohta USB-taasteketta abil leiate oma toote hooldusjuhendi jaotisest Tõrkeotsing aadressil Delli tugisaidi käsiraamatud.

Toote vaated

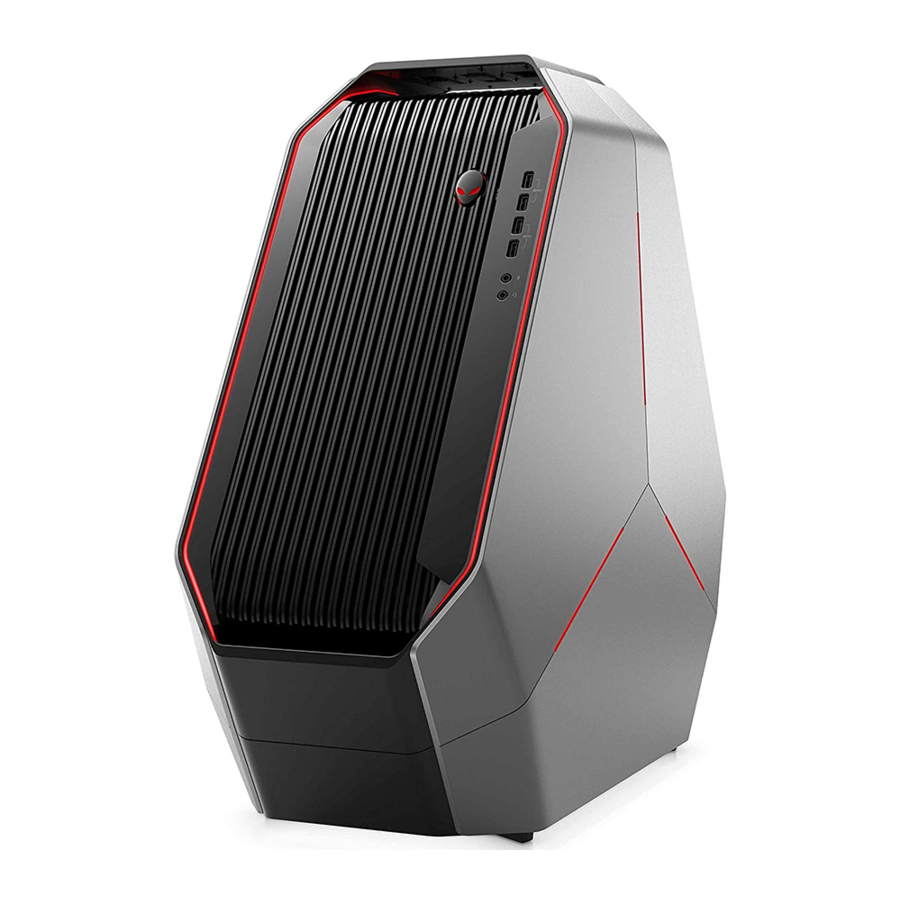

Esikülg

1. Toitenupp (tulnukapea)
   Vajutage, et arvuti sisse lülitada, kui see on välja lülitatud, puhkeolekus või talveunerežiimis.
   Vajutage, et viia arvuti puhkeolekusse, kui see on sisse lülitatud.
   Arvuti sundsulgemiseks vajutage ja hoidke 4 sekundit all.
   MÄRKUS. Saate kohandada toitenuppu käitumist jaotises Toitesuvandid.
2. USB 3.1 Gen 1 port PowerShare'iga (2)
   Ühendage välisseadmed, näiteks välised salvestusseadmed ja printerid.
   Tagab andmeedastuskiiruse kuni 5 Gbit/s. PowerShare võimaldab teil oma USB-seadmeid laadida ka siis, kui arvuti on välja lülitatud.
   MÄRKUS. Kui teie arvuti on välja lülitatud või talveunerežiimis, peate PowerShare'i pordi abil seadmete laadimiseks ühendama toiteadapteri. Selle funktsiooni peate lubama BIOS-i seadistusprogrammis.
   MÄRKUS. Teatud USB-seadmed ei pruugi laadida, kui arvuti on välja lülitatud või puhkeolekus. Sellistel juhtudel lülitage seadme laadimiseks arvuti sisse.
3. USB 3.1 Gen 1 pordid (2)
   Ühendage välisseadmed, näiteks välised salvestusseadmed ja printerid. Tagab andmeedastuskiiruse kuni 5 Gbit/s.
4. Mikrofoni port
   Heli sisestamiseks ühendage väline mikrofon.
5. Kõrvaklappide port
   Ühendage kõrvaklapid või kõlarid.

Tagakülg

1. Tagumise I/O ligipääsetavuse valgustuse nupp
   Vajutage tagapaneeli portide valgustamiseks.
2. Regulatiivsilt
   Sisaldab teie arvuti regulatiivset teavet.
3. Tagapaneel
   Ühendage USB-, audio-, video- ja muud seadmed.
4. Toitekaabli pistik
   Ühendage toitekaabel, et varustada arvutit vooluga.
5. Toiteallika diagnostika nupp
   Vajutage toiteallika oleku kontrollimiseks.
6. Toiteallika diagnostika tuli
   Näitab toiteallika olekut.
7. PCI-Express (graafika) pesa 7
   Ühendage PCI-Express X16 kaart, näiteks graafika-, audio- või võrgukaart, et täiustada oma arvuti võimalusi.
8. PCI-Express pesa 6
   Ühendage PCI-Express X4 kaart, näiteks audio- või võrgukaart, et täiustada oma arvuti võimalusi.
9. PCI-Express (graafika) pesa 5 Alienware Area-51 R7 vaated
   Ühendage PCI-Express X16 kaart, näiteks graafika-, audio- või võrgukaart, et täiustada oma arvuti võimalusi.
10. PCI-Express (graafika) pesa 4
    Ühendage PCI-Express X16 kaart, näiteks graafika-, audio- või võrgukaart, et täiustada oma arvuti võimalusi.
11. PCI-Express (graafika) pesa 3
    Ühendage PCI-Express X16 kaart, näiteks graafika-, audio- või võrgukaart, et täiustada oma arvuti võimalusi.
12. PCI-Express (graafika) pesa 1
    Ühendage PCI-Express X16 kaart, näiteks graafika-, audio- või võrgukaart, et täiustada oma arvuti võimalusi.
    MÄRKUS. Dell pakub kolme graafikakonfiguratsiooni, kuid teie arvuti toetab nelja graafikakonfiguratsiooni. Neljanda graafikakaardi saate eraldi osta ja hiljem uuendada. Lisateabe saamiseks vaadake Videot.
    MÄRKUS. PCI-Express graafikakaardi installimise kohta lisateabe saamiseks vaadake PCI-Express graafikakaardi installimise maatriksit.
13. Teenuse sildi silt
    Teenuse silt on ainulaadne tähtnumbriline identifikaator, mis võimaldab Delli hooldustehnikutel tuvastada teie arvuti riistvarakomponente ja pääseda juurde garantiiteabele.
14. Turvakaabli pesa (Kensingtoni lukkude jaoks)
    Ühendage turvakaabel, et vältida arvuti volitamata liigutamist.
15. Turvakaabli pesa riiv
    Vabastage küljepaneeli avamiseks.

Tagapaneel

1. USB 3.1 Gen 2 port
   Ühendage välisseadmed, näiteks välised salvestusseadmed ja printerid. Tagab andmeedastuskiiruse kuni 10 Gbit/s.
2. Kõvaketta tegevuse tuli
   Lülitub sisse, kui arvuti loeb kõvakettalt või kirjutab sinna.
3. USB 3.1 Gen 2 (Type-C) port PowerShare'iga
   Ühendage välisseadmed, näiteks salvestusseadmed ja printerid.
   Tagab andmeedastuskiiruse kuni 10 Gbit/s. Toetab Power Deliveryt, mis võimaldab seadmete vahel kahesuunalist toiteallikat. Tagab kuni 15 W väljundvõimsuse, mis võimaldab välisseadmeid kiiremini laadida.
   PowerShare võimaldab teil oma USB-seadmeid laadida ka siis, kui arvuti on välja lülitatud.
   MÄRKUS. Type-C port pakub ainult USB-andmefunktsiooni ning alternatiivseid video- või Thunderbolt režiimi funktsioone ei toetata.
4. USB 3.1 Gen 1 pordid (6)
   Ühendage välisseadmed, näiteks salvestusseadmed ja printerid. Tagab andmeedastuskiiruse kuni 5 Gbit/s.
5. Tagumine L/R ruumilise heli port
   Ühendage heliväljundseadmed, näiteks kõlarid ja võimendid. 5.1 kõlarikanali seadistuses ühendage tagumised vasak- ja tagumised parempoolsed kõlarid.
6. Külgmine L/R ruumilise heli port
   Ühendage külgmised vasak- ja külgmised parempoolsed kõlarid või ruumilise heli kõlarid.
7. Optiline S/PDIF port
   Ühendage võimendi, kõlarid või teler digitaalse heliväljundi jaoks optilise kaabli kaudu.
8. Liiniväljundi port
   Ühendage kõlarid.
9. Liinisisendi port
   Ühendage salvestus- või taasesitusseadmed, näiteks mikrofon või CD-mängija.
10. Keskmise/subwoofriga port
    Ühendage subwoofer.
11. Võrgupordid (2)
    Ühendage Ethernet (RJ45) kaabel ruuterist või lairiba modemist võrgu või Interneti-ühenduse jaoks.
12. USB 2.0 pordid (2)
    Ühendage välisseadmed, näiteks välised salvestusseadmed ja printerid. Tagab andmeedastuskiiruse kuni 480 Mbit/s.

Toote spetsifikatsioonid

Mõõtmed ja kaal

Tabel 1. Mõõtmed ja kaal

Kirjeldus	Väärtused
Kõrgus	569,25 mm (22,41 tolli)
Laius	638,96 mm (25,16 tolli)
Sügavus	272,71 mm (10,74 tolli)
Kaal (ligikaudne)	28 kg (61,73 naela)
	MÄRKUS. Teie arvuti kaal varieerub sõltuvalt tellitud konfiguratsioonist ja tootmisest tulenevatest erinevustest.

Protsessorid

Tabel 2. Protsessorid

Kiibistik

Tabel 3. Kiibistik

Operatsioonisüsteem

• Windows 10 Home (64-bitine)
• Windows 10 Professional (64-bitine)

Mälu

Tabel 4. Mälu spetsifikatsioonid

Pordid ja ühendused

Tabel 5. Pordid ja ühendused

Kirjeldus	Väärtused
Ees
USB	Kaks USB 3.1 Gen 1 porti Kaks USB 3.1 Gen 1 porti PowerShare'iga
Heli	Üks peakomplekti port Üks mikrofoni port
Taga
Võrk	Kaks RJ-45 porti
USB	Kaks USB 2.0 porti Kuus USB 3.1 Gen 1 porti Üks USB 3.1 Gen 2 port Üks USB 3.1 Gen 2 (Type-C) port PowerShare'iga
Heli	Neli heliväljundi/kõrvaklappide porti Üks helisisendi/mikrofoni port
Video	Üks optiline S/PDIF port
Mälukaardilugeja	Pole toetatud
Toiteport	Pole toetatud
Kiipkaardilugeja	Pole toetatud
Turvalisus	Tabaluku rõngad
Vanad pordid	Pole toetatud
Sisemine
Laiendus	Neli SATA porti
M.2	Üks M.2 kaardi pesa WLAN-i ja Bluetoothi jaoks Üks M.2 kaardi pesa 2280 pooljuhtketta jaoks MÄRKUS. Erinevat tüüpi M.2 kaartide funktsioonide kohta lisateabe saamiseks vaadake teadmistebaasi artiklit SLN301626.

Side

Ethernet
Tabel 6. Etherneti spetsifikatsioonid

Traadita side moodul
Tabel 7. Traadita side mooduli spetsifikatsioonid

Video

MÄRKUS. Kui seadistate oma arvutit nelja kaardi konfiguratsiooniks, kasutage AMD RX570X või AMD RX580X.

Tabel 8. Video spetsifikatsioonid

Heli

Tabel 9. Heli spetsifikatsioonid

Salvestusruum

Tabel 10. Salvestusruumi spetsifikatsioonid

Toiteväärtused

Tabel 11. Toiteadapteri spetsifikatsioonid

Arvuti keskkond

Õhus levivate saasteainete tase: G1, nagu on määratletud standardis ISA-S71.04-1985

Tabel 12. Arvuti keskkond

* Mõõdetud juhusliku vibratsiooni spektriga, mis simuleerib kasutajakeskkonda.
† Mõõdetud 2 ms poolsinusimpulssi kasutades, kui kõvaketas on kasutusel.
‡ Mõõdetud 2 ms poolsinusimpulssi kasutades, kui kõvakettaseade on pargitud asendis.

PCI-Expressi graafikakaardi paigaldusmaatriks

850 W toiteplokk

Tabel 13. PCI-Expressi graafikakaardi paigaldusmaatriks

1500 W toiteplokk
MÄRKUS. Dell pakub kolme graafikakonfiguratsiooni, kuid teie arvuti toetab nelja graafikakonfiguratsiooni. Saate neljanda graafikakaardi eraldi osta ja hiljem uuendada. Lisateabe saamiseks vt Video.

Tabel 14. PCI-Expressi graafikakaardi paigaldusmaatriks

Abi hankimine ja ettevõtte Alienwarega ühenduse võtmine

Iseabiressursid

Saate teavet ja abi Alienware'i toodete ja teenuste kohta, kasutades järgmisi veebipõhiseid iseabiressursse.

Tabel 15. Alienware'i tooted ja veebipõhised iseabiressursid

Iseabiressursid	Ressursi asukoht
Teave Alienware'i toodete ja teenuste kohta	Alienware'i tugisait
My Dell rakendus
Nõuanded
Võtke ühendust toega	Tippige Windowsi otsingusse Contact Support (Võtke ühendust toega) ja vajutage Enter.
Opsüsteemi veebiabi	Windowsi tugisait
Juurdepääs peamistele lahendustele, diagnostikale, draiveritele ja allalaadimistele ning lisateave oma arvuti kohta videote, käsiraamatute ja dokumentide kaudu.	Teie Alienware'i arvuti on unikaalselt tuvastatav teenusemärgisega või ekspressteenuse koodiga. Dell'i arvuti jaoks asjakohaste tugiressursside vaatamiseks sisestage teenusemärgis või ekspressteenuse kood Delli tugisaidil. Lisateabe saamiseks oma arvuti teenusemärgise leidmise kohta vt Juhiseid teenusemärgise või seerianumbri leidmiseks
Videod, mis annavad samm-sammult juhiseid arvuti hooldamiseks	Alienware'i tugikanal

Ettevõttega Alienware ühenduse võtmine

Alienwarega müügi-, tehnilise toe või klienditeeninduse küsimustes ühenduse võtmiseks vt Alienware'i tugisaiti.
MÄRKUS. Teenuste saadavus võib riigiti või piirkonniti ja toote puhul erineda.
MÄRKUS. Kui teil puudub aktiivne Interneti-ühendus, leiate kontaktteabe oma ostuarvelt, saatelehelt, arvelt või Delli tootekataloogist.
