SOMFY CHRONIS SMOOVE UNO S - Anleitung zur Installation des Timers

Sicherheit und Haftung

Haftung

Lesen Sie diese Anweisungen sorgfältig durch, bevor Sie dieses Produkt installieren und verwenden. Dieses Somfy-Produkt muss von einem Fachmann für Hausantriebe und -automation installiert werden. Darüber hinaus muss der Installateur die Normen und Gesetze des Landes einhalten, in dem das Produkt installiert wird, und seine Kunden über die Betriebs- und Wartungsbedingungen des Produkts informieren. Er muss ihnen diese Anweisungen aushändigen. Jede Verwendung außerhalb des von Somfy definierten Anwendungsbereichs ist untersagt. Dies führt zum Erlöschen der Garantie und entbindet Somfy von jeglicher Haftung, ebenso wie die Nichteinhaltung der hierin enthaltenen Anweisungen. Beginnen Sie niemals mit der Installation, ohne zuvor die Kompatibilität dieses Produkts mit den zugehörigen Geräten und Zubehörteilen zu überprüfen.

Sicherheitshinweise

Außer Reichweite von Kindern aufbewahren.

Niemals fallen lassen, stoßen, bohren oder untertauchen.

Verwenden Sie keine scheuernden Produkte oder Lösungsmittel zur Reinigung.

Produktbeschreibung

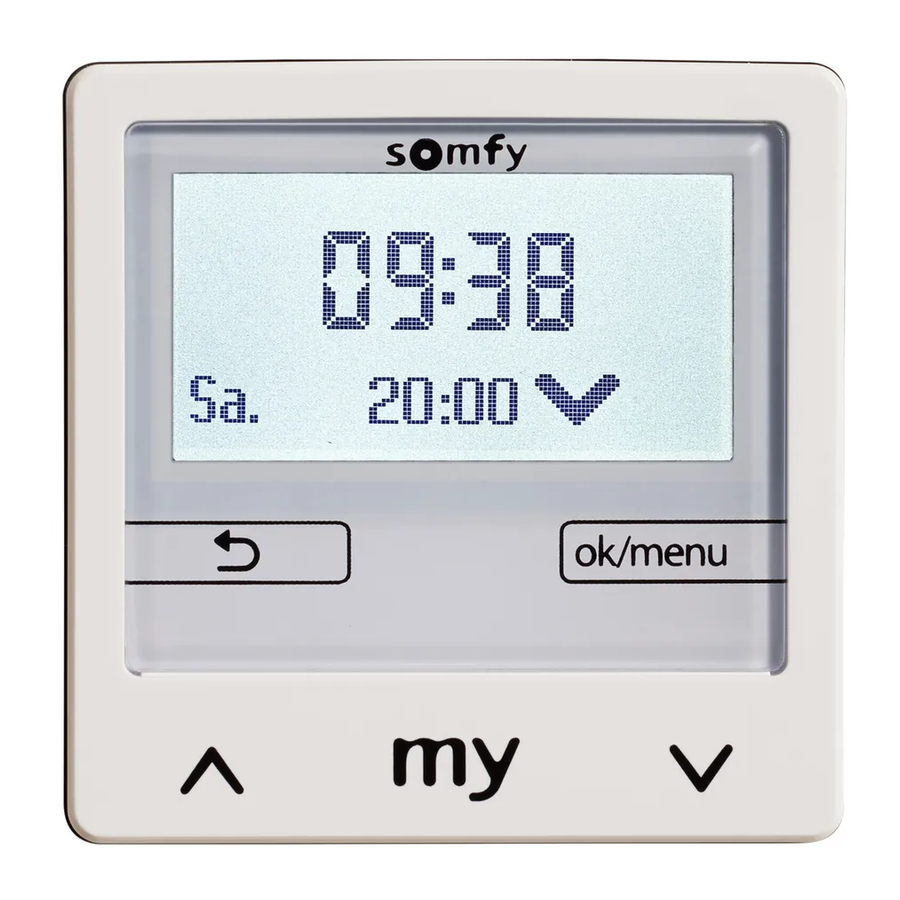

Chronis Smoove Uno S ist ein Timer, der es ermöglicht, einen Rollladen-, Markisen- oder Außenjalousiemotor automatisch und manuell zu steuern. Chronis Smoove Uno S ist voreingestellt, um Montag bis Freitag um 7:30 Uhr und am Wochenende um 8:30 Uhr zu öffnen und um 20:00 Uhr zu schließen. Chronis Smoove Uno S ermöglicht auch die automatische Steuerung von Anwendungen in Abhängigkeit von der Helligkeit mit einem optionalen Sonnensensor. Die Produktparameter können über den hintergrundbeleuchteten Bildschirm geändert werden.

Beschreibung der Bedientasten

Pfeil :

• Manuelle Auf- und Abwärtssteuerung im Normalbetrieb.
• Navigation oder Änderung des Wertes im Einstellungsmenü.

Kurzer Tastendruck (weniger als 2 Sekunden):

• Während der Fahrt: Stoppfunktion
• Im Stillstand: Wechsel zur Position

Kurzer Tastendruck (weniger als 2 Sekunden):

• Rückkehr zum oberen Teil des Menüs oder zum Hauptbildschirm.
• Auf dem Hauptbildschirm werden die verwendeten Funktionen angezeigt.

• Kurzer Tastendruck (weniger als 2 Sekunden) vom Hauptbildschirm aus: Zugriff auf das Schnellmenü.
• Drücken und halten (länger als 2 Sekunden) vom Hauptbildschirm aus: direkter Zugriff auf das Einstellungsmenü.
• Aktivierung im Einstellungsmenü: bestätigt eine Eingabe.

Nach 3 Minuten wechselt das Gerät in den Standby-Modus und das Display schaltet sich aus. Der Standby-Modus endet, sobald eine Taste betätigt wird.

Anschluss

Die Installation, Prüfung und Inbetriebnahme des Geräts muss von qualifiziertem Personal durchgeführt werden.

Schalten Sie alle Anschlusskabel ab. Stellen Sie sicher, dass sie nicht versehentlich eingeschaltet werden können.

Beachten Sie die Verdrahtung von Neutralleiter und Phase.
Halten Sie die Verdrahtung für „up“ (hoch) und „down“ (runter) in den richtigen Richtungen.
Schließen Sie niemals mehr als einen Motor an den Chronis Smoove UNO S an.

Installation

Abmessungen und Teile

Abmessungen

1. Elektronikmodul
2. Abdeckrahmen
3. Stromversorgungsmodul

Installation

1. Schließen Sie die Anschlusskabel an und befestigen Sie das Stromversorgungsmodul in der Unterputzdose.

2. Positionieren Sie das Elektronikmodul mit seinem Abdeckrahmen im Stromversorgungsmodul. Schalten Sie die Stromversorgung ein.


Erstinbetriebnahme

Wenn das Gerät bereits in Betrieb genommen wurde, wird der Hauptbildschirm angezeigt (Bild ).

Befindet sich das Gerät in der Originalkonfiguration, führen Sie die Einstellungen , und Schritt für Schritt durch.

Jede Einstellung muss mit der Taste „ok“ (OK) bestätigt werden, um zum nächsten Schritt zu gelangen: Sprache, Uhrzeit, Datum (TT/MM/JJ), Gerätetyp und Laufzeit (*1) sowie Verwendung des Sonnensensors.

Wenn die Einstellung abgeschlossen ist, ist das Gerät betriebsbereit und der Hauptbildschirm wird angezeigt (Bild )

(*1) Die Laufzeit ist die Zeit, die ein Rollladen, eine Außenjalousie oder eine Markise benötigt, um von der offenen Position in die vollständig geschlossene Position zu fahren.

Einstellung der Laufzeit im Automatikmodus:

Um das Produkt hochzufahren, wählen Sie „Start“ (Starten). Um es anzuhalten, wählen Sie „Stop“ (Stoppen), sobald das Produkt die obere Endlage erreicht hat. Drücken Sie die Taste .

Um das Produkt herunterzufahren, wählen Sie „Start“ (Starten). Um es anzuhalten, wählen Sie „Stop“ (Stoppen), sobald das Produkt die untere Endlage erreicht hat. Drücken Sie die Taste .

Die Laufzeit ist eingestellt.

Alle Informationen zu den Grundeinstellungen finden Sie im Online-Handbuch.

Die Motor-Endlagen müssen im Voraus eingestellt werden.

Hinweis zum Betrieb der Außenjalousie: Wenn das Produkt nach dem Tippbetrieb nicht oder kaum bewegt wird, stellen Sie die maximale Lamellenkippzeit oder die Anlaufverzögerungszeit ein (siehe Online-Handbuch).

Schnellmenü

Drücken Sie auf dem Hauptbildschirm kurz die Taste .
Es erscheinen mehrere Betriebsmodi:

1. Automatikmodus: alle automatischen Funktionen sind aktiviert. Eine manuelle Steuerung ist möglich.

2. Automatikmodus Standby: die automatischen Funktionen sind für 6, 12 oder 18 Stunden deaktiviert. Die automatischen Funktionen werden danach automatisch wieder aktiviert.

3. Urlaubsmodus: eine Anwesenheit wird simuliert, wenn die Zeitschaltfunktion mit festen Zeiten aktiviert ist (siehe Online-Handbuch).

4. Manueller Modus: der Automatikmodus ist deaktiviert.

5. Einstellungen: Zugriff auf das Einstellungsmenü (siehe Anleitung).


Speichern und Löschen der Lieblingsposition

Voraussetzung: Die Laufzeit sollte genau eingestellt sein (siehe Abschnitt Inbetriebnahme).

Speichern der Lieblingsposition

Fahren Sie das Produkt in die gewünschte Position und halten Sie es an, indem Sie kurz die Taste drücken.
Drücken Sie die Taste erneut für mindestens 5 Sekunden.
Die Position ist gespeichert.

Löschen der Lieblingsposition

Fahren Sie das Produkt in die Position .
Drücken Sie die Taste für mindestens 5 Sekunden.
Die Position wurde gelöscht.

Wiederherstellen der ursprünglichen Konfiguration

1. Stellen Sie das Benutzerprofil im professionellen Modus unter „Konfigurationsmenü“ (Configuration menu) / „Konfiguration“ (Configuration) / „Benutzermodus-Einrichtung“ (User mode set-up) ein.
   Bestätigen Sie die Option „Professional“ (Professionell), indem Sie die Taste drücken.

2. Wählen Sie im Untermenü „Configuration“ (Konfiguration) die Option „Service“ (Dienst).
   Bestätigen Sie „Factory reset“ (Zurücksetzen auf Werkseinstellungen).
   Drücken Sie die Abwärtstaste und wählen Sie „Yes“ (Ja).
   Bestätigen Sie mit der Taste .


Die Grundeinstellungen müssen erneut vorgenommen werden.

Optional

QuickCopy Einstellungstool

Mithilfe dieses Einstellungstools und der entsprechenden PC-Software (kostenlos zum Download verfügbar) können die Einstellungen sehr einfach konfiguriert und auf andere Produkte übertragen werden.
(Siehe die QuickCopy™-Anleitung)

Sunis Wirefree io funkgesteuerter Sonnensensor

Dieser Sensor ermöglicht die Nutzung der Dämmerungs- und Sonnenlichtfunktionen. (Siehe die Sunis Wirefree io™-Anleitung)

Technische Daten

Betriebsspannung: 230 V AC ~ 50/60 Hz
Ausgangsspannung: 230 V AC ~ 50/60 Hz
Maximaler Ausgangsstrom: 3 A/cos phi > 0.9
Motorlaufzeit: Max. 6 Min.
Schutzart: IP 20
Schutzklasse: II
Betriebstemperatur: 0°C bis + 40°C

Entsorgen Sie dieses Produkt nicht mit dem Hausmüll. Bitte bringen Sie es zu einer Sammelstelle oder einem zugelassenen Zentrum, um ein korrektes Recycling zu gewährleisten.

Somfy erklärt hiermit, dass die in dieser Anleitung beschriebene Funkanlage den Anforderungen der Funkanlagenrichtlinie 2014/53/EU und den anderen wesentlichen Anforderungen der geltenden europäischen Richtlinien entspricht.
Der vollständige Text der EU-Konformitätserklärung ist verfügbar unter www.somfy.com/ce.

SOMFY ACTIVITES SA
50 avenue du Nouveau Monde
F - 74300 Cluses

www.somfy.com
