SOMFY CHRONIS SMOOVE UNO S - Instrukcja instalacji timera

Bezpieczeństwo i odpowiedzialność

Odpowiedzialność

Przed instalacją i użyciem tego produktu, prosimy o uważne przeczytanie niniejszej instrukcji. Ten produkt firmy {SOMFY} musi być zainstalowany przez profesjonalistę w dziedzinie napędów domowych i automatyki. Ponadto, instalator musi przestrzegać norm i przepisów prawnych obowiązujących w kraju, w którym produkt jest instalowany, oraz informować swoich klientów o warunkach eksploatacji i konserwacji produktu. Musi im przekazać niniejszą instrukcję. Jakiekolwiek użycie wykraczające poza zakres zastosowania określony przez {Somfy} jest zabronione. Powoduje to unieważnienie gwarancji i zwalnia {Somfy} z wszelkiej odpowiedzialności, podobnie jak niezastosowanie się do niniejszych instrukcji. Nigdy nie rozpoczynaj instalacji bez uprzedniego sprawdzenia kompatybilności tego produktu z powiązanym sprzętem i akcesoriami.

Instrukcje bezpieczeństwa

Przechowywać poza zasięgiem dzieci.

Nigdy nie upuszczać, uderzać, wiercić ani zanurzać.

Do czyszczenia nie używać ściernych produktów ani rozpuszczalników.

Opis produktu

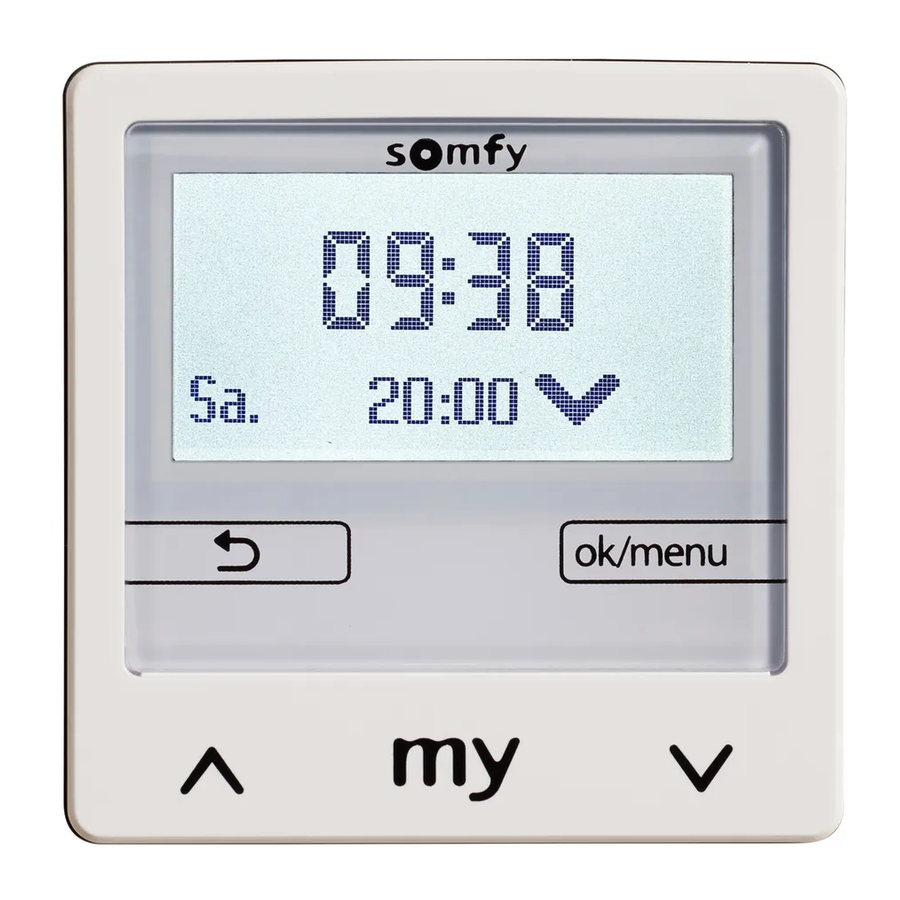

{Chronis Smoove Uno S} to timer umożliwiający automatyczne i ręczne sterowanie silnikiem rolety, markizy lub żaluzji zewnętrznych. {Chronis Smoove Uno S} jest wstępnie ustawiony na otwieranie o 7:30 od poniedziałku do piątku i o 8:30 w weekend, oraz na zamykanie o 20:00. {Chronis Smoove Uno S} umożliwia również automatyczne sterowanie aplikacjami w zależności od jasności za pomocą opcjonalnego czujnika nasłonecznienia. Parametry produktu można modyfikować z podświetlanego ekranu.

Opis przycisków sterujących

Strzałka :

• Ręczne sterowanie podnoszeniem i opuszczaniem w normalnej pracy.
• Nawigacja lub zmiana wartości w menu ustawień.

Krótkie naciśnięcie (poniżej 2 sekund):

• Podczas ruchu: funkcja zatrzymania
• W stanie spoczynku: przełączenie do pozycji

Krótkie naciśnięcie (poniżej 2 sekund):

• Powrót do górnej części menu lub do ekranu głównego.
• Na ekranie głównym wyświetlane są używane funkcje.

• Krótkie naciśnięcie (poniżej 2 sekund) z ekranu głównego: dostęp do szybkiego menu.
• Naciśnięcie i przytrzymanie (dłużej niż 2 sekundy) z ekranu głównego: bezpośredni dostęp do menu ustawień.
• Aktywacja w menu ustawień: potwierdza wpis.

Po 3 minutach urządzenie przejdzie w tryb czuwania, a wyświetlacz wyłączy się. Tryb czuwania kończy się po aktywacji dowolnego przycisku.

Połączenie

Instalacja, testowanie i uruchomienie urządzenia musi być przeprowadzone przez wykwalifikowany personel.

Wyłącz wszystkie kable połączeniowe. Upewnij się, że nie można ich przypadkowo włączyć.

Przestrzegaj prawidłowego podłączenia przewodu neutralnego i fazowego.
Zachowaj właściwe kierunki przewodów "góra" i "dół".
Nigdy nie podłączaj więcej niż jednego silnika do {Chronis Smoove UNO S}.

Instalacja

Wymiary i części

Wymiary

1. Moduł elektroniczny
2. Ramka pokrywająca
3. Moduł zasilania

Instalacja

1. Podłącz kable połączeniowe i zamocuj moduł zasilania w puszce podtynkowej.

2. Umieść moduł elektroniczny z ramką pokrywającą w module zasilania. Włącz zasilanie.


Pierwsze uruchomienie

Jeśli urządzenie zostało już uruchomione, wyświetla się ekran główny (obrazek ).

Jeśli urządzenie jest w oryginalnej konfiguracji, wykonaj ustawienia , i krok po kroku.

Każde ustawienie musi zostać potwierdzone przyciskiem "ok", aby uzyskać dostęp do następnego kroku: język, czas, data (dd/mm/rr), typ urządzenia i czas przesuwu liniowego (*1) oraz użycie czujnika nasłonecznienia.

Po zakończeniu ustawiania urządzenie działa i wyświetlany jest ekran główny (obrazek )

(*1) Czas przesuwu liniowego to czas potrzebny rolety, żaluzji zewnętrznej lub markizie na przesunięcie się z pozycji otwartej do pozycji całkowicie zamkniętej.

Ustawianie czasu przesuwu w trybie automatycznym:

Aby podnieść produkt, wybierz "Start" (Uruchom). Aby go zatrzymać, wybierz "Stop" (Zatrzymaj), gdy tylko produkt znajdzie się na górnej granicy krańcowej. Naciśnij przycisk .

Aby opuścić produkt, wybierz "Start" (Uruchom). Aby go zatrzymać, wybierz "Stop" (Zatrzymaj), gdy tylko produkt osiągnie dolną granicę krańcową. Naciśnij przycisk .

Czas przesuwu jest ustawiony.

Wszystkie informacje na temat podstawowych ustawień znajdują się w instrukcji online.

Granice krańcowe silnika muszą być ustawione z wyprzedzeniem.

Porada dotycząca obsługi żaluzji zewnętrznych: jeśli produkt nie porusza się lub porusza się nieznacznie po impulsie, dostosuj maksymalny czas pochylania listew lub czas opóźnienia uruchomienia (patrz instrukcja online).

Szybkie menu

Na ekranie głównym krótko naciśnij przycisk .
Pojawi się kilka trybów pracy:

1. Tryb automatyczny: wszystkie funkcje automatyczne są aktywowane. Sterowanie ręczne jest możliwe.

2. Tryb czuwania automatycznego: funkcje automatyczne są dezaktywowane na 6, 12 lub 18 godzin. Funkcje automatyczne są następnie automatycznie reaktywowane.

3. Tryb wakacyjny: symulowana jest obecność, jeśli funkcja zegara ze stałymi czasami jest aktywowana (patrz instrukcja online).

4. Tryb ręczny: tryb automatyczny jest dezaktywowany.

5. Ustawienia: dostęp do menu ustawień (patrz instrukcje).


Zapisywanie i usuwanie ulubionej pozycji

Wymaganie wstępne: czas przesuwu powinien być dokładnie ustawiony (patrz sekcja uruchomienia).

Zapisywanie ulubionej pozycji

Ustaw produkt w wymaganej pozycji i zatrzymaj go, krótko naciskając przycisk .
Naciśnij ponownie przycisk przez co najmniej 5 sekund.
Pozycja została zapisana.

Usuwanie ulubionej pozycji

Ustaw produkt w pozycji .
Naciśnij przycisk przez co najmniej 5 sekund.
Pozycja została usunięta.

Przywracanie oryginalnej konfiguracji

1. Ustaw profil użytkownika w trybie profesjonalnym w "Menu konfiguracji" / "Konfiguracja" / "Ustawienia trybu użytkownika".
   Potwierdź opcję "Profesjonalny", naciskając przycisk .

2. W podmenu "Konfiguracja" wybierz opcję "Serwis".
   Potwierdź "Przywróć ustawienia fabryczne".
   Naciśnij przycisk w dół i wybierz "Tak".
   Potwierdź, naciskając przycisk .


Podstawowe ustawienia muszą zostać wykonane ponownie.

Opcjonalne

Narzędzie do ustawiania {QuickCopy}

Za pomocą tego narzędzia do ustawiania i odpowiedniego oprogramowania na PC (dostępnego bezpłatnie do pobrania), ustawienia można skonfigurować bardzo łatwo i przenieść do innych produktów.
(Patrz instrukcje {QuickCopy™})

Radiowy czujnik nasłonecznienia {Sunis Wirefree io}

Ten czujnik umożliwia korzystanie z funkcji zmierzchu i nasłonecznienia. (Patrz instrukcje {Sunis Wirefree io™})

Dane techniczne

Napięcie robocze: 230 V AC ~ 50/60 Hz
Napięcie wyjściowe: 230 V AC ~ 50/60 Hz
Maksymalny prąd wyjściowy: 3 A/cos phi > 0.9
Czas przesuwu silnika: Maks. 6 min.
Stopień ochrony: IP 20
Klasa ochrony: II
Temperatura robocza: 0°C do + 40°C

Nie wyrzucaj tego produktu razem z odpadami domowymi. Prosimy o oddanie go do punktu zbiórki lub zatwierdzonego centrum w celu zapewnienia prawidłowego recyklingu.

{Somfy} niniejszym oświadcza, że urządzenie radiowe objęte niniejszą instrukcją jest zgodne z wymogami dyrektywy radiowej 2014/53/UE oraz innymi zasadniczymi wymogami obowiązujących dyrektyw europejskich.
Pełny tekst deklaracji zgodności UE jest dostępny na stronie www.somfy.com/ce.
