SOMFY CHRONIS SMOOVE UNO S - Vodič za instalaciju timera

Sigurnost i odgovornost

Odgovornost

Prije instaliranja i korištenja ovog proizvoda, pažljivo pročitajte ove upute. Ovaj Somfy proizvod mora instalirati profesionalac za kućne pogone i automatizaciju. Štoviše, instalater se mora pridržavati standarda i zakona u zemlji u kojoj se proizvod instalira, te obavijestiti svoje kupce o uvjetima rada i održavanja proizvoda. Mora im dati ove upute. Svaka uporaba izvan područja primjene koje je definirao Somfy je zabranjena. To poništava jamstvo i oslobađa Somfy svake odgovornosti, kao i svako nepoštivanje ovdje navedenih uputa. Nikada ne započinjite instalaciju bez prethodne provjere kompatibilnosti ovog proizvoda s pripadajućom opremom i priborom.

Sigurnosne upute

Čuvati izvan dohvata djece.

Nikada ne ispuštajte, udarajte, bušite ili uranjajte.

Za čišćenje nemojte koristiti abrazivna sredstva ili otapala.

Opis proizvoda

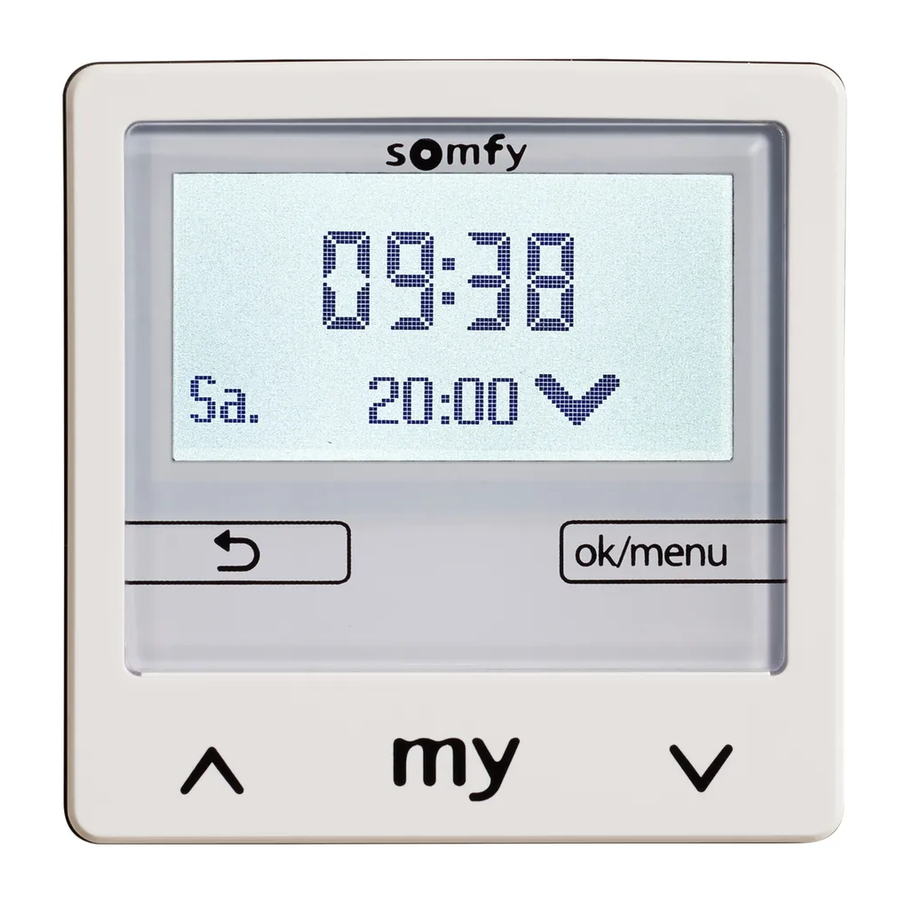

Chronis Smoove Uno S je timer koji omogućuje automatsko i ručno upravljanje motorom rolete, tende ili vanjske venecijanske žaluzine. Chronis Smoove Uno S je unaprijed postavljen za otvaranje u 7:30 ujutro od ponedjeljka do petka i u 8:30 ujutro vikendom, te za zatvaranje u 20:00 sati. Chronis Smoove Uno S također omogućuje automatsko upravljanje aplikacijama u skladu s svjetlinom pomoću opcionalnog senzora sunčeve svjetlosti. Parametri proizvoda mogu se mijenjati s pozadinski osvijetljenog zaslona.

Opis kontrolnih tipki

Strelica :

• Ručno upravljanje podizanjem i spuštanjem u normalnom radu.
• Navigacija ili promjena vrijednosti u izborniku postavki.

Kratki pritisak (manje od 2 sekunde):

• Tijekom kretanja: funkcija zaustavljanja
• Kada miruje: prebacivanje u položaj

Kratki pritisak (manje od 2 sekunde):

• Povratak na gornji dio izbornika ili na glavni zaslon.
• Na glavnom zaslonu prikazuju se korištene funkcije.

• Kratki pritisak (manje od 2 sekunde) s glavnog zaslona: pristup brzom izborniku.
• Dugi pritisak (dulje od 2 sekunde) s glavnog zaslona: izravan pristup izborniku postavki.
• Aktivacija u izborniku postavki: potvrđuje unos.

Nakon 3 minute, uređaj će ući u stanje pripravnosti i zaslon će se isključiti. Stanje pripravnosti završava aktiviranjem tipke.

Spajanje

Instalaciju, testiranje i puštanje u rad uređaja mora obaviti kvalificirano osoblje.

Isključite sve priključne kabele. Osigurajte da se ne mogu slučajno uključiti.

Obratite pozornost na ožičenje nule i faze.
Držite ožičenje "gore" i ožičenje "dolje" u pravim smjerovima.
Nikada ne spajajte više od jednog motora na Chronis Smoove UNO S.

Instalacija

Dimenzije i dijelovi

Dimenzije

1. Elektronički modul
2. Pokrovni okvir
3. Modul napajanja

Instalacija

1. Spojite priključne kabele i pričvrstite modul napajanja u ugradbenu kutiju.

2. Postavite elektronički modul s pokrovnim okvirom u modul napajanja. Uključite napajanje.


Početno puštanje u rad

Ako je uređaj već pušten u rad, prikazuje se glavni zaslon (slika ).

Ako je uređaj u izvornoj konfiguraciji, izvršite postavke , i korak po korak.

Svaka postavka mora biti potvrđena tipkom "ok" kako bi se pristupilo sljedećem koraku: jezik, vrijeme, datum (dd/mm/yy), vrsta opreme i linearno kretanje (*1) i korištenje senzora sunčeve svjetlosti.

Kada je postavljanje završeno, uređaj radi i prikazuje se glavni zaslon (slika )

(*1) Vrijeme linearnog kretanja je vrijeme potrebno da se roleta, vanjska venecijanska žaluzina ili tenda pomaknu iz otvorenog položaja u potpuno zatvoreni položaj.

Postavljanje kretanja u automatskom načinu rada:

Za podizanje proizvoda odaberite "Start" (Pokreni). Za zaustavljanje, odaberite "Stop" (Zaustavi) čim je proizvod na kraju gornje krajnje granice. Pritisnite tipku .

Za spuštanje proizvoda odaberite "Start" (Pokreni). Za zaustavljanje, odaberite "Stop" (Zaustavi) čim proizvod dosegne donju krajnju granicu. Pritisnite tipku .

Vrijeme kretanja je postavljeno.

Sve informacije o osnovnim postavkama nalaze se u online priručniku.

Krajnje granice motora moraju biti postavljene unaprijed.

Savjet za upravljanje vanjskom venecijanskom žaluzinom: ako se proizvod ne pomiče ili se jedva pomiče nakon pokretanja, podesite maksimalno vrijeme naginjanja lamela ili vrijeme odgode pokretanja (pogledajte online priručnik).

Brzi izbornik

Na glavnom zaslonu kratko pritisnite tipku .
Pojavit će se nekoliko načina rada:

1. Automatski način rada: sve automatske funkcije su aktivirane. Ručno upravljanje je moguće.

2. Automatski način rada u stanju pripravnosti: automatske funkcije su deaktivirane na 6, 12 ili 18 sati. Automatske funkcije se zatim automatski ponovno aktiviraju.

3. Način rada za odmor: simulira se prisutnost ako je aktivirana funkcija sata s fiksnim vremenima (pogledajte online priručnik).

4. Ručni način rada: automatski način rada je deaktiviran.

5. Postavke: pristup izborniku postavki (pogledajte upute).


Spremanje i brisanje omiljenog položaja

Preduvjet: vrijeme kretanja mora biti točno postavljeno (pogledajte odjeljak o puštanju u rad).

Spremanje omiljenog položaja

Postavite proizvod u željeni položaj i zaustavite ga kratkim pritiskom na tipku .
Ponovno pritisnite tipku najmanje 5 sekundi.
Položaj je spremljen.

Brisanje omiljenog položaja

Postavite proizvod u položaj .
Pritisnite tipku najmanje 5 sekundi.
Položaj je izbrisan.

Vraćanje izvorne konfiguracije

1. Postavite korisnički profil u profesionalni način rada u "Configuration menu" (Izbornik konfiguracije) / "Configuration" (Konfiguracija) / "User mode set-up" (Postavljanje korisničkog načina rada).
   Potvrdite opciju "Professional" (Profesionalno) pritiskom na tipku .

2. U podizborniku "Configuration" (Konfiguracija) odaberite opciju "Service" (Servis).
   Potvrdite "Factory reset" (Vraćanje na tvorničke postavke).
   Pritisnite tipku prema dolje i odaberite "Yes" (Da).
   Potvrdite pritiskom na tipku .


Osnovne postavke moraju se ponovno izvršiti.

Opcionalno

Alat za postavljanje QuickCopy

Pomoću ovog alata za postavljanje i odgovarajućeg PC softvera (dostupnog besplatno za preuzimanje), postavke se mogu vrlo jednostavno konfigurirati i prenijeti na druge proizvode.
(Pogledajte upute za QuickCopy™)

Sunis Wirefree io radio-upravljani senzor sunčeve svjetlosti

Ovaj senzor omogućuje korištenje funkcija sumraka i sunčeve svjetlosti. (Pogledajte upute za Sunis Wirefree io™)

Tehnički podaci

Radni napon: 230 V AC ~ 50/60 Hz
Izlazni napon: 230 V AC ~ 50/60 Hz
Maksimalna izlazna struja: 3 A/cos phi > 0.9
Vrijeme kretanja motora: Maks. 6 min.
Stupanj zaštite: IP 20
Klasa zaštite: II
Radna temperatura: 0°C do + 40°C

Ne odlažite ovaj proizvod s kućnim otpadom. Odnesite ga na sabirno mjesto ili u odobreni centar kako biste osigurali pravilno recikliranje.

Somfy ovime izjavljuje da je radijska oprema obuhvaćena ovim uputama u skladu sa zahtjevima Direktive o radijskoj opremi 2014/53/EU i ostalim bitnim zahtjevima primjenjivih europskih direktiva.
Cjeloviti tekst EU izjave o sukladnosti dostupan je na www.somfy.com/ce.

SOMFY ACTIVITES SA
50 avenue du Nouveau Monde
F - 74300 Cluses

www.somfy.com
