Οδηγός Εγκατάστασης Χρονοδιακόπτη SOMFY CHRONIS SMOOVE UNO S

Ασφάλεια και Ευθύνη

Ευθύνη

Πριν εγκαταστήσετε και χρησιμοποιήσετε αυτό το προϊόν, διαβάστε προσεκτικά αυτές τις οδηγίες. Αυτό το προϊόν Somfy πρέπει να εγκατασταθεί από έναν επαγγελματία οικιακού αυτοματισμού. Επιπλέον, ο εγκαταστάτης πρέπει να συμμορφώνεται με τα πρότυπα και τη νομοθεσία της χώρας στην οποία εγκαθίσταται το προϊόν και να ενημερώνει τους πελάτες του για τις συνθήκες λειτουργίας και συντήρησης του προϊόντος. Πρέπει να τους δώσει αυτές τις οδηγίες. Απαγορεύεται οποιαδήποτε χρήση εκτός του πεδίου εφαρμογής που ορίζεται από τη Somfy. Αυτό ακυρώνει την εγγύηση και απαλλάσσει τη Somfy από κάθε ευθύνη, όπως και οποιαδήποτε παράλειψη συμμόρφωσης με τις οδηγίες που δίνονται εδώ. Μην ξεκινήσετε ποτέ την εγκατάσταση χωρίς πρώτα να ελέγξετε τη συμβατότητα αυτού του προϊόντος με τον σχετικό εξοπλισμό και τα αξεσουάρ.

Οδηγίες ασφαλείας

Να φυλάσσεται μακριά από παιδιά.

Μην το ρίχνετε, χτυπάτε, τρυπάτε ή βυθίζετε ποτέ.

Μη χρησιμοποιείτε λειαντικά προϊόντα ή διαλύτες για να το καθαρίσετε.

Περιγραφή προϊόντος

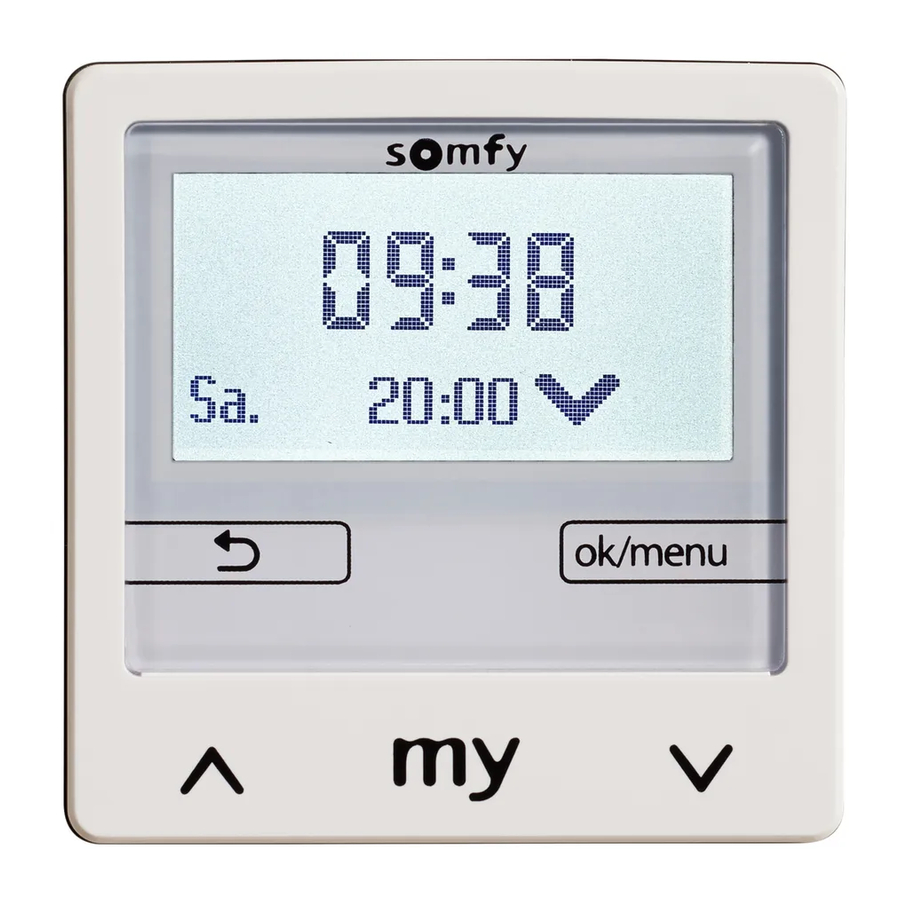

Το Chronis Smoove Uno S είναι ένας χρονοδιακόπτης που επιτρέπει τον αυτόματο και χειροκίνητο έλεγχο ενός μοτέρ ρολού, τέντας ή εξωτερικού τύπου περσίδας. Το Chronis Smoove Uno S είναι προρυθμισμένο να ανοίγει στις 7:30 π.μ. από Δευτέρα έως Παρασκευή και στις 8:30 π.μ. το Σαββατοκύριακο και να κλείνει στις 8:00 μ.μ. Το Chronis Smoove Uno S επιτρέπει επίσης τον αυτόματο έλεγχο των εφαρμογών ανάλογα με τη φωτεινότητα χρησιμοποιώντας έναν προαιρετικό αισθητήρα ηλιακού φωτός. Οι παράμετροι του προϊόντος μπορούν να τροποποιηθούν από την οθόνη με οπίσθιο φωτισμό.

Περιγραφή των κουμπιών ελέγχου

Βέλος :

• Χειροκίνητος έλεγχος ανύψωσης και χαμηλώματος σε κανονική λειτουργία.
• Πλοήγηση ή αλλαγή της τιμής στο μενού ρυθμίσεων.

Σύντομο πάτημα (λιγότερο από 2 δευτερόλεπτα):

• Κατά την κίνηση: λειτουργία διακοπής ("stop")
• Όταν είναι σταθερό: μετάβαση στη θέση

Σύντομο πάτημα (λιγότερο από 2 δευτερόλεπτα):

• Επιστροφή στο πάνω μέρος του μενού ή στην κύρια οθόνη.
• Στην κύρια οθόνη, εμφανίζονται οι λειτουργίες που χρησιμοποιούνται.

• Σύντομο πάτημα (λιγότερο από 2 δευτερόλεπτα) από την κύρια οθόνη: πρόσβαση στο γρήγορο μενού.
• Πατήστε και κρατήστε πατημένο (περισσότερο από 2 δευτερόλεπτα) από την κύρια οθόνη: άμεση πρόσβαση στο μενού ρυθμίσεων.
• Ενεργοποίηση στο μενού ρυθμίσεων: επιβεβαιώνει μια καταχώρηση.

Μετά από 3 λεπτά, η συσκευή θα εισέλθει σε κατάσταση αναμονής και η οθόνη θα σβήσει. Η κατάσταση αναμονής λήγει μόλις ενεργοποιηθεί ένα πλήκτρο.

Σύνδεση

Η εγκατάσταση, ο έλεγχος και η θέση σε λειτουργία της συσκευής πρέπει να πραγματοποιούνται από εξειδικευμένο προσωπικό.

Απενεργοποιήστε όλα τα καλώδια σύνδεσης. Βεβαιωθείτε ότι δεν μπορούν να ενεργοποιηθούν κατά λάθος.

Τηρήστε την καλωδίωση του ουδέτερου και της γραμμής ρεύματος.
Διατηρήστε την καλωδίωση "πάνω" και την καλωδίωση "κάτω" στις σωστές κατευθύνσεις.
Μην συνδέετε ποτέ περισσότερους από έναν κινητήρες στο Chronis Smoove UNO S.

Εγκατάσταση

Διαστάσεις και μέρη

Διαστάσεις

1. Ηλεκτρονική μονάδα
2. Πλαίσιο κάλυψης
3. Μονάδα τροφοδοσίας

Εγκατάσταση

1. Συνδέστε τα καλώδια σύνδεσης και ασφαλίστε τη μονάδα τροφοδοσίας στο εντοιχιζόμενο κουτί.

2. Τοποθετήστε την ηλεκτρονική μονάδα με το πλαίσιο κάλυψης στη μονάδα τροφοδοσίας. Ενεργοποιήστε την τροφοδοσία.


Αρχική θέση σε λειτουργία

Εάν η συσκευή έχει ήδη τεθεί σε λειτουργία, εμφανίζεται η κύρια οθόνη (εικόνα ).

Εάν η συσκευή βρίσκεται στην αρχική της διαμόρφωση, πραγματοποιήστε τις ρυθμίσεις , και βήμα προς βήμα.

Κάθε ρύθμιση πρέπει να επιβεβαιωθεί με το κουμπί "ok" για να αποκτήσετε πρόσβαση στο επόμενο βήμα: γλώσσα, ώρα, ημερομηνία (ηη/μμ/εε), τύπος εξοπλισμού και γραμμική διαδρομή (*1) και χρήση του αισθητήρα ηλιακού φωτός.

Όταν ολοκληρωθεί η ρύθμιση, η συσκευή λειτουργεί και εμφανίζεται η κύρια οθόνη (εικόνα )

(*1) Ο χρόνος γραμμικής διαδρομής είναι ο χρόνος που απαιτείται για ένα ρολό, μια εξωτερική περσίδα ή μια τέντα για να μετακινηθεί από την ανοιχτή θέση στην πλήρως κλειστή θέση.

Ρύθμιση της διαδρομής σε αυτόματη λειτουργία:

Για να σηκώσετε το προϊόν, επιλέξτε "Start" (Έναρξη). Για να το σταματήσετε, επιλέξτε "Stop" (Διακοπή) μόλις το προϊόν βρεθεί στο τέλος του άνω ορίου. Πατήστε το κουμπί .

Για να χαμηλώσετε το προϊόν, επιλέξτε "Start" (Έναρξη). Για να το σταματήσετε, επιλέξτε "Stop" (Διακοπή) μόλις το προϊόν φτάσει στο κάτω όριο. Πατήστε το κουμπί .

Ο χρόνος διαδρομής έχει οριστεί.

Όλες οι πληροφορίες σχετικά με τις βασικές ρυθμίσεις βρίσκονται στο ηλεκτρονικό εγχειρίδιο.

Τα τελικά όρια του κινητήρα πρέπει να έχουν ρυθμιστεί εκ των προτέρων.

Συμβουλές για τη λειτουργία της εξωτερικής περσίδας: εάν το προϊόν δεν κινείται ή μετά βίας κινείται μετά το τζόκινγκ, ρυθμίστε τον μέγιστο χρόνο κλίσης των πηχών ή τον χρόνο καθυστέρησης εκκίνησης (δείτε το ηλεκτρονικό εγχειρίδιο).

Γρήγορο μενού

Στην κύρια οθόνη, πατήστε σύντομα το κουμπί .
Θα εμφανιστούν διάφορες λειτουργίες λειτουργίας:

1. Αυτόματη λειτουργία: όλες οι αυτόματες λειτουργίες είναι ενεργοποιημένες. Είναι δυνατός ο χειροκίνητος έλεγχος.

2. Αναμονή αυτόματης λειτουργίας: οι αυτόματες λειτουργίες απενεργοποιούνται για 6, 12 ή 18 ώρες. Στη συνέχεια, οι αυτόματες λειτουργίες επανενεργοποιούνται αυτόματα.

3. Λειτουργία διακοπών: προσομοιώνεται μια παρουσία εάν είναι ενεργοποιημένη η λειτουργία ρολογιού με σταθερούς χρόνους (δείτε το ηλεκτρονικό εγχειρίδιο).

4. Χειροκίνητη λειτουργία: η αυτόματη λειτουργία είναι απενεργοποιημένη.

5. Ρυθμίσεις: πρόσβαση στο μενού ρυθμίσεων (δείτε τις οδηγίες).


Αποθήκευση και διαγραφή της αγαπημένης θέσης

Προαπαιτούμενο: ο χρόνος διαδρομής πρέπει να έχει ρυθμιστεί με ακρίβεια (δείτε την ενότητα θέση σε λειτουργία).

Αποθήκευση της αγαπημένης θέσης

Τοποθετήστε το προϊόν στην απαιτούμενη θέση και σταματήστε το πατώντας σύντομα το κουμπί .
Πατήστε ξανά το κουμπί για τουλάχιστον 5 δευτερόλεπτα.
Η θέση αποθηκεύεται.

Διαγραφή της αγαπημένης θέσης

Τοποθετήστε το προϊόν στη θέση .
Πατήστε το κουμπί για τουλάχιστον 5 δευτερόλεπτα.
Η θέση έχει διαγραφεί.

Επαναφορά της αρχικής διαμόρφωσης

1. Ορίστε το προφίλ χρήστη σε επαγγελματική λειτουργία στο "Configuration menu" (Μενού διαμόρφωσης) / "Configuration" (Διαμόρφωση) / "User mode set-up" (Ρύθμιση λειτουργίας χρήστη).
   Επιβεβαιώστε την επιλογή "Professional" (Επαγγελματίας) πατώντας το κουμπί .

2. Στο υπομενού "Configuration" (Διαμόρφωση), επιλέξτε την επιλογή "Service" (Υπηρεσία).
   Επιβεβαιώστε το "Factory reset" (Επαναφορά εργοστασιακών ρυθμίσεων).
   Πατήστε το κουμπί κάτω και επιλέξτε "Yes" (Ναι).
   Επιβεβαιώστε πατώντας το κουμπί .


Οι βασικές ρυθμίσεις πρέπει να πραγματοποιηθούν ξανά.

Προαιρετικό

Εργαλείο ρύθμισης QuickCopy

Χρησιμοποιώντας αυτό το εργαλείο ρύθμισης και το αντίστοιχο λογισμικό PC (διαθέσιμο δωρεάν για λήψη), οι ρυθμίσεις μπορούν να διαμορφωθούν πολύ εύκολα και να μεταφερθούν σε άλλα προϊόντα.
(Δείτε τις οδηγίες QuickCopy™)

Ασύρματος αισθητήρας ηλιακού φωτός Sunis Wirefree io

Αυτός ο αισθητήρας επιτρέπει τη χρήση των λειτουργιών λυκόφωτος και ηλιακού φωτός. (Δείτε τις οδηγίες Sunis Wirefree io™)

Τεχνικά δεδομένα

Τάση λειτουργίας: 230 V AC ~ 50/60 Hz
Τάση εξόδου: 230 V AC ~ 50/60 Hz
Μέγιστο ρεύμα εξόδου: 3 A/cos phi > 0.9
Χρόνος διαδρομής κινητήρα: Μέγ. 6 λεπτά.
Βαθμός προστασίας: IP 20
Κατηγορία προστασίας: II
Θερμοκρασία λειτουργίας: 0°C έως + 40°C

Μην απορρίπτετε αυτό το προϊόν μαζί με τα οικιακά απορρίμματα. Παρακαλούμε να το μεταφέρετε σε ένα σημείο συλλογής ή σε ένα εγκεκριμένο κέντρο για να διασφαλιστεί η σωστή ανακύκλωση.

Με το παρόν η Somfy δηλώνει ότι ο ραδιοεξοπλισμός που καλύπτεται από αυτές τις οδηγίες συμμορφώνεται με τις απαιτήσεις της Οδηγίας Ραδιοφώνου 2014/53/ΕΕ και τις άλλες ουσιώδεις απαιτήσεις των ισχυουσών Ευρωπαϊκών Οδηγιών.
Το πλήρες κείμενο της δήλωσης συμμόρφωσης ΕΕ είναι διαθέσιμο στη διεύθυνση www.somfy.com/ce.

SOMFY ACTIVITES SA
50 avenue du Nouveau Monde
F - 74300 Cluses

www.somfy.com
