SOMFY CHRONIS SMOOVE UNO S - Ajastimen asennusopas

Turvallisuus ja vastuu

Vastuu

Lue nämä ohjeet huolellisesti ennen tämän tuotteen asentamista ja käyttöä. Tämän Somfy-tuotteen saa asentaa vain kodin automaatiojärjestelmien ammattilainen. Lisäksi asentajan on noudatettava tuotteen asennusmaan standardeja ja lainsäädäntöä sekä tiedotettava asiakkailleen tuotteen käyttö- ja huolto-olosuhteista. Hänen on annettava heille nämä ohjeet. Kaikki Somfyn määrittelemän käyttöalueen ulkopuolinen käyttö on kielletty. Tämä mitätöi takuun ja vapauttaa Somfyn kaikesta vastuusta, samoin kuin näiden ohjeiden noudattamatta jättäminen. Älä koskaan aloita asennusta tarkistamatta ensin tämän tuotteen yhteensopivuutta siihen liittyvien laitteiden ja lisävarusteiden kanssa.

Turvallisuusohjeet

Pidä poissa lasten ulottuvilta.

Älä koskaan pudota, kolhi, poraa tai upota.

Älä käytä hankaavia tuotteita tai liuottimia sen puhdistamiseen.

Tuotekuvaus

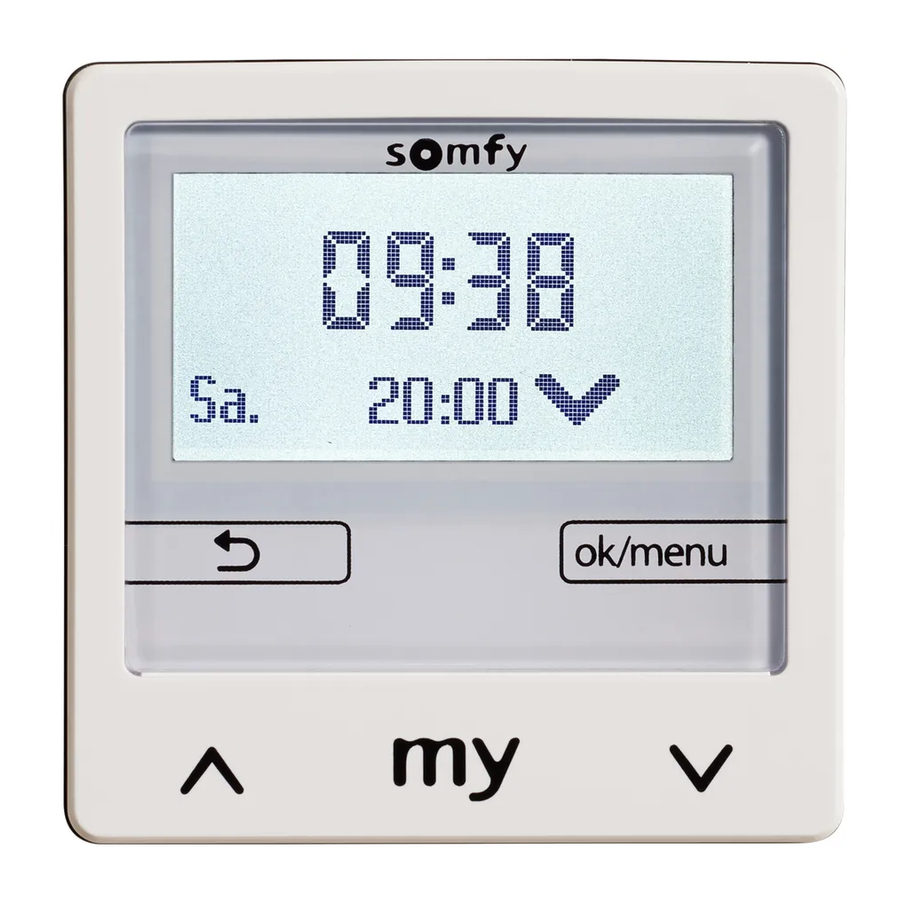

Chronis Smoove Uno S on ajastin, jonka avulla voidaan ohjata automaattisesti ja manuaalisesti rullaverhoa, markiisia tai ulkoista sälekaihdintyyppistä moottoria. Chronis Smoove Uno S on esiasetettu avautumaan klo 7.30 maanantaista perjantaihin ja klo 8.30 viikonloppuisin sekä sulkeutumaan klo 20.00. Chronis Smoove Uno S mahdollistaa myös sovellusten automaattisen ohjauksen kirkkauden mukaan käyttämällä valinnaista auringonvalosensoria. Tuoteparametreja voidaan muuttaa taustavalaistulta näytöltä.

Ohjauspainikkeiden kuvaus

Nuoli :

• Manuaalinen nosto- ja laskuohjaus normaalin käytön aikana.
• Navigointi tai arvon muuttaminen asetusvalikossa.

Lyhyt painallus (alle 2 sekuntia):

• Liikkuessa: pysäytystoiminto
• Paikallaan ollessa: vaihto -asentoon

Lyhyt painallus (alle 2 sekuntia):

• Palaa valikon yläosaan tai päävalikkoon.
• Päänäytössä näkyvät käytetyt toiminnot.

• Lyhyt painallus (alle 2 sekuntia) päänäytöstä: pääsy pikavalikkoon.
• Paina pitkään (yli 2 sekuntia) päänäytöstä: suora pääsy asetusvalikkoon.
• Aktivointi asetusvalikossa: vahvistaa merkinnän.

3 minuutin kuluttua laite siirtyy valmiustilaan ja näyttö sammuu. Valmiustila päättyy, kun näppäin aktivoidaan.

Yhteys

Laitteen asennuksen, testauksen ja käyttöönoton saa suorittaa vain pätevä henkilöstö.

Katkaise virta kaikista liitäntäkaapeleista. Varmista, että niitä ei voida kytkeä vahingossa päälle.

Noudata nollajohtimen ja jännitteisen johtimen johdotusta.
Pidä "ylös"- ja "alas"-johdotukset oikeissa suunnissa.
Älä koskaan kytke useampaa kuin yhtä moottoria Chronis Smoove UNO S:ään.

Asennus

Mitat ja osat

Mitat

1. Elektroninen moduuli
2. Peitekehys
3. Virtalähdemoduuli

Asennus

1. Kytke liitäntäkaapelit ja kiinnitä virtalähdemoduuli uppoasennettuun koteloon.

2. Aseta elektroninen moduuli peitekehyksineen virtalähdemoduuliin. Kytke virta päälle.


Alkuperäinen käyttöönotto

Jos laite on jo otettu käyttöön, päänäyttö tulee näkyviin (kuva ).

Jos laite on alkuperäisessä kokoonpanossaan, suorita asetukset , ja vaihe vaiheelta.

Jokainen asetus on vahvistettava "ok"-painikkeella, jotta pääset seuraavaan vaiheeseen: kieli, aika, päivämäärä (pp/kk/vv), laitteen tyyppi ja lineaarinen liike (*1) sekä auringonvalosensorin käyttö.

Kun asetus on valmis, laite toimii ja päänäyttö tulee näkyviin (kuva )

(*1) Lineaarinen liikeaika on aika, joka kuluu rullaverholta, ulkoiselta sälekaihtimelta tai markiisin siirtymiseen avoimesta asennosta täysin suljettuun asentoon.

Liikkeen asettaminen automaattitilassa:

Nostaaksesi tuotetta, valitse "Start" (aloita). Pysäyttääksesi sen, valitse "Stop" (pysäytä) heti, kun tuote on ylemmän päätepysäytyksen kohdalla. Paina painiketta .

Laskeaksesi tuotetta, valitse "Start" (aloita). Pysäyttääksesi sen, valitse "Stop" (pysäytä) heti, kun tuote saavuttaa alemman päätepysäytyksen. Paina painiketta .

Liikeaika on asetettu.

Kaikki perustietoa perusasetuksista on online-oppaassa.

Moottorin päätepysäytykset on asetettava etukäteen.

Neuvoja ulkoisen sälekaihtimen käyttöön: jos tuote ei liiku tai tuskin liikkuu nykäyksen jälkeen, säädä säleiden enimmäiskallistusaikaa tai käynnistysviivettä (katso online-opas).

Pikavalikko

Paina päänäytössä lyhyesti painiketta .
Näkyviin tulee useita toimintatiloja:

1. Automaattitila: kaikki automaattiset toiminnot on aktivoitu. Manuaalinen ohjaus on mahdollista.

2. Automaattitilan valmiustila: automaattiset toiminnot on poistettu käytöstä 6, 12 tai 18 tunniksi. Automaattiset toiminnot aktivoituvat sitten automaattisesti uudelleen.

3. Lomatila: läsnäoloa simuloidaan, jos kellotoiminto kiinteillä ajoilla on aktivoitu (katso online-opas).

4. Manuaalitila: automaattitila on poistettu käytöstä.

5. Asetukset: pääsy asetusvalikkoon (katso ohjeet).


Suosikkiasennon tallentaminen ja poistaminen

Edellytys: liikeaika on asetettava tarkasti (katso käyttöönotto-osio).

Suosikkiasennon tallentaminen

Aseta tuote vaadittuun asentoon ja pysäytä se painamalla lyhyesti painiketta .
Paina painiketta uudelleen vähintään 5 sekunnin ajan.
Asento on tallennettu.

Suosikkiasennon poistaminen

Aseta tuote asentoon .
Paina painiketta vähintään 5 sekunnin ajan.
Asento on poistettu.

Alkuperäisen kokoonpanon palauttaminen

1. Aseta käyttäjäprofiili ammattilaistilaan kohdassa "Configuration menu" (kokoonpanovalikko) / "Configuration" (kokoonpano) / "User mode set-up" (käyttötilan asetus).
   Vahvista "Professional" (ammattilainen) -vaihtoehto painamalla painiketta .

2. Valitse "Configuration" (kokoonpano) -alivalikosta "Service" (huolto) -vaihtoehto.
   Vahvista "Factory reset" (tehdasasetusten palautus).
   Paina alas-painiketta ja valitse "Yes" (kyllä).
   Vahvista painamalla painiketta .


Perusasetukset on suoritettava uudelleen.

Valinnainen

QuickCopy-asetustyökalu

Tämän asetustyökalun ja vastaavan PC-ohjelmiston avulla (ladattavissa ilmaiseksi) asetukset voidaan määrittää erittäin helposti ja siirtää muihin tuotteisiin.
(Katso QuickCopy™ -ohjeet)

Sunis Wirefree io -radio-ohjattu auringonvalosensori

Tämä sensori mahdollistaa hämärä- ja auringonvalotoimintojen käytön. (Katso Sunis Wirefree io™ -ohjeet)

Tekniset tiedot

Käyttöjännite: 230 V AC ~ 50/60 Hz
Lähtöjännite: 230 V AC ~ 50/60 Hz
Suurin lähtövirta: 3 A/cos phi > 0,9
Moottorin liikeaika: Enint. 6 min.
Suojausluokka: IP 20
Suojausluokka: II
Käyttölämpötila: 0 °C - + 40 °C

Älä hävitä tätä tuotetta kotitalousjätteen mukana. Vie se keräyspisteeseen tai hyväksyttyyn keskukseen varmistaaksesi, että se kierrätetään oikein.

Somfy vakuuttaa täten, että näiden ohjeiden kattamat radiolaitteet ovat radiolaitedirektiivin 2014/53/EU ja muiden sovellettavien eurooppalaisten direktiivien olennaisten vaatimusten mukaisia.
EU-vaatimustenmukaisuusvakuutuksen koko teksti on saatavilla osoitteessa www.somfy.com/ce.
