SOMFY CHRONIS SMOOVE UNO S - Guia de Instalação do Temporizador

Segurança e responsabilidade

Responsabilidade

Antes de instalar e utilizar este produto, leia atentamente estas instruções. Este produto Somfy deve ser instalado por um profissional de automatização e acionamento doméstico. Além disso, o instalador deve cumprir as normas e a legislação do país onde o produto está a ser instalado e informar os seus clientes sobre as condições de funcionamento e manutenção do produto. Deve entregar-lhes estas instruções. É proibida qualquer utilização fora da esfera de aplicação definida pela Somfy. Tal invalida a garantia e isenta a Somfy de toda a responsabilidade, tal como qualquer incumprimento das instruções aqui fornecidas. Nunca inicie a instalação sem primeiro verificar a compatibilidade deste produto com o equipamento e acessórios associados.

Instruções de segurança

Manter fora do alcance das crianças.

Nunca deixe cair, bata, perfure ou submerja.

Não utilize produtos abrasivos ou solventes para o limpar.

Descrição do produto

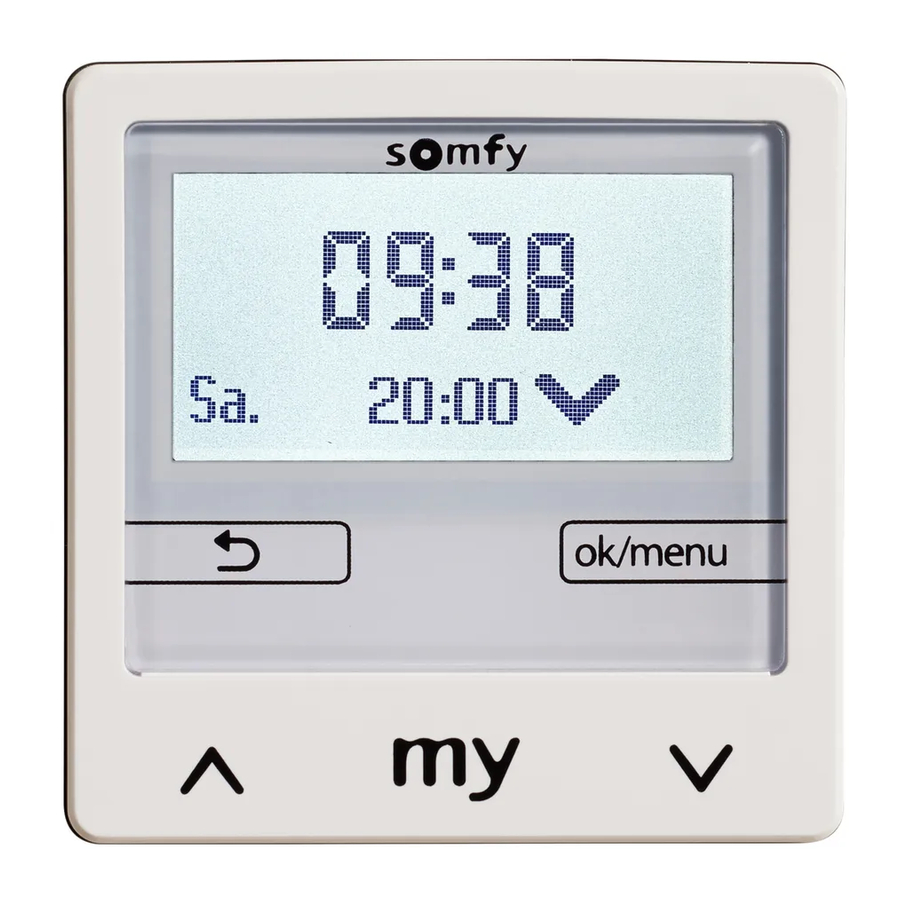

Chronis Smoove Uno S é um temporizador que permite que um motor tipo estore, toldo ou persiana veneziana exterior seja controlado automática e manualmente. O Chronis Smoove Uno S está pré-definido para abrir às 7:30 de segunda a sexta-feira e às 8:30 ao fim de semana, e para fechar às 20:00. O Chronis Smoove Uno S também permite que as aplicações sejam controladas automaticamente de acordo com o brilho, utilizando um sensor de luz solar opcional. Os parâmetros do produto podem ser modificados a partir do ecrã retroiluminado.

Descrição dos botões de controlo

Seta :

• Controlo manual de subida e descida em funcionamento normal.
• Navegação ou alteração do valor no menu de definições.

Pressão breve (menos de 2 segundos):

• Durante o movimento: função de paragem
• Quando parado: mudar para a posição

Pressão breve (menos de 2 segundos):

• Regressar à parte superior do menu ou ao ecrã principal.
• No ecrã principal, são apresentadas as funções utilizadas.

• Pressão breve (menos de 2 segundos) a partir do ecrã principal: acesso ao menu rápido.
• Manter premido (mais de 2 segundos) a partir do ecrã principal: acesso direto ao menu de definições.
• Ativação no menu de definições: confirma uma entrada.

Após 3 minutos, o aparelho entrará no modo de espera e o visor desligar-se-á. O modo de espera termina quando uma tecla é ativada.

Ligação

A instalação, o teste e o comissionamento do aparelho devem ser realizados por pessoal qualificado.

Desligue todos os cabos de ligação. Certifique-se de que não podem ser ligados acidentalmente.

Observe a cablagem do Neutro e da Fase.
Mantenha a cablagem de "subida" e a cablagem de "descida" nas direções corretas.
Nunca ligue mais do que um motor ao Chronis Smoove UNO S.

Instalação

Dimensões e peças

Dimensões

1. Módulo eletrónico
2. Estrutura da cobertura
3. Módulo de alimentação

Instalação

1. Ligue os cabos de ligação e fixe o módulo de alimentação na caixa de encastrar.

2. Posicione o módulo eletrónico com a sua estrutura de cobertura no módulo de alimentação. Ligue a alimentação.


Comissionamento inicial

Se o aparelho já tiver sido comissionado, o ecrã principal é apresentado (imagem ).

Se o aparelho estiver na sua configuração original, efetue as definições , e passo a passo.

Cada definição deve ser confirmada com o botão "ok" para aceder ao passo seguinte: idioma, hora, data (dd/mm/aa), tipo de equipamento e curso linear (*1) e utilização do sensor de luz solar.

Quando a definição estiver concluída, o aparelho funciona e o ecrã principal é apresentado (imagem )

(*1) O tempo de curso linear é o tempo necessário para um estore, uma persiana veneziana exterior ou um toldo se mover da posição aberta para a posição totalmente fechada.

Definir o curso no modo automático:

Para levantar o produto, selecione "Start" (Iniciar). Para o parar, selecione "Stop" (Parar) assim que o produto estiver no fim do limite final superior. Prima o botão .

Para baixar o produto, selecione "Start" (Iniciar). Para o parar, selecione "Stop" (Parar) assim que o produto atingir o limite final inferior. Prima o botão .

O tempo de curso está definido.

Todas as informações sobre as definições básicas estão no manual online.

Os limites finais do motor devem ser definidos antecipadamente.

Conselho para o funcionamento da persiana veneziana exterior: se o produto não se mover ou mal se mover após o ajuste, ajuste o tempo máximo de inclinação das lâminas ou o tempo de atraso de arranque (consulte o manual online).

Menu rápido

No ecrã principal, prima brevemente o botão .
Vários modos de funcionamento irão aparecer:

1. Modo automático: todas as funções automáticas estão ativadas. O controlo manual é possível.

2. Modo automático em espera: as funções automáticas são desativadas durante 6, 12 ou 18 horas. As funções automáticas são então automaticamente reativadas.

3. Modo de férias: uma presença é simulada se a função de relógio com horários fixos estiver ativada (consulte o manual online).

4. Modo manual: o modo automático está desativado.

5. Definições: acesso ao menu de definições (consulte as instruções).


Guardar e eliminar a posição favorita

Pré-requisito: o tempo de curso deve ser definido com precisão (consulte a secção de comissionamento).

Guardar a posição favorita

Posicione o produto na posição pretendida e pare-o premindo brevemente o botão .
Prima o botão novamente durante, pelo menos, 5 segundos.
A posição é guardada.

Eliminar a posição favorita

Posicione o produto na posição .
Prima o botão durante, pelo menos, 5 segundos.
A posição foi eliminada.

Restaurar a configuração original

1. Defina o perfil de utilizador no modo profissional em "Configuration menu" (Menu de configuração) / "Configuration" (Configuração) / "User mode set-up" (Configuração do modo de utilizador).
   Confirme a opção "Professional" (Profissional) premindo o botão .

2. No sub-menu "Configuration" (Configuração), escolha a opção "Service" (Serviço).
   Confirme "Factory reset" (Reposição de fábrica).
   Prima o botão para baixo e selecione "Yes" (Sim).
   Confirme premindo o botão .


As definições básicas devem ser efetuadas novamente.

Opcional

Ferramenta de definição QuickCopy

Ao utilizar esta ferramenta de definição e o software de PC correspondente (disponível gratuitamente para download), as definições podem ser configuradas muito facilmente e transferidas para outros produtos.
(Consulte as instruções do QuickCopy™)

Sensor de luz solar com controlo por rádio Sunis Wirefree io

Este sensor permite que as funções de crepúsculo e luz solar sejam utilizadas. (Consulte as instruções do Sunis Wirefree io™)

Dados técnicos

Tensão de funcionamento: 230 V AC ~ 50/60 Hz
Tensão de saída: 230 V AC ~ 50/60 Hz
Corrente de saída máxima: 3 A/cos phi > 0,9
Tempo de curso do motor: Máx. 6 min.
Classificação de proteção: IP 20
Classe de proteção: II
Temperatura de funcionamento: 0 °C a + 40 °C

Não elimine este produto juntamente com o lixo doméstico. Por favor, leve-o a um ponto de recolha ou a um centro aprovado para garantir que é reciclado corretamente.

A Somfy declara, por este meio, que o equipamento de rádio abrangido por estas instruções está em conformidade com os requisitos da Diretiva de Rádio 2014/53/UE e os outros requisitos essenciais das Diretivas Europeias aplicáveis.
O texto integral da declaração de conformidade da UE está disponível em www.somfy.com/ce.

SOMFY ACTIVITES SA
50 avenue du Nouveau Monde
F - 74300 Cluses

www.somfy.com
