SOMFY CHRONIS SMOOVE UNO S - Taimeri paigaldusjuhend

Ohutus ja vastutus

Vastutus

Enne selle toote paigaldamist ja kasutamist lugege need juhised hoolikalt läbi. Selle Somfy toote peab paigaldama koduautomaatika professionaal. Lisaks peab paigaldaja järgima standardeid ja õigusakte riigis, kus toodet paigaldatakse, ning teavitama oma kliente toote töö- ja hooldustingimustest. Ta peab neile need juhised andma. Igasugune kasutamine väljaspool Somfy määratletud kasutusala on keelatud. See tühistab garantii ja vabastab Somfy igasugusest vastutusest, nagu ka käesolevate juhiste eiramine. Ärge kunagi alustage paigaldamist enne, kui olete kontrollinud selle toote ühilduvust seotud seadmete ja tarvikutega.

Ohutusjuhised

Hoidke lastele kättesaamatus kohas.

Ärge kunagi pillake maha, lööge, puurige ega kastke vette.

Ärge kasutage selle puhastamiseks abrasiivseid tooteid ega lahusteid.

Toote kirjeldus

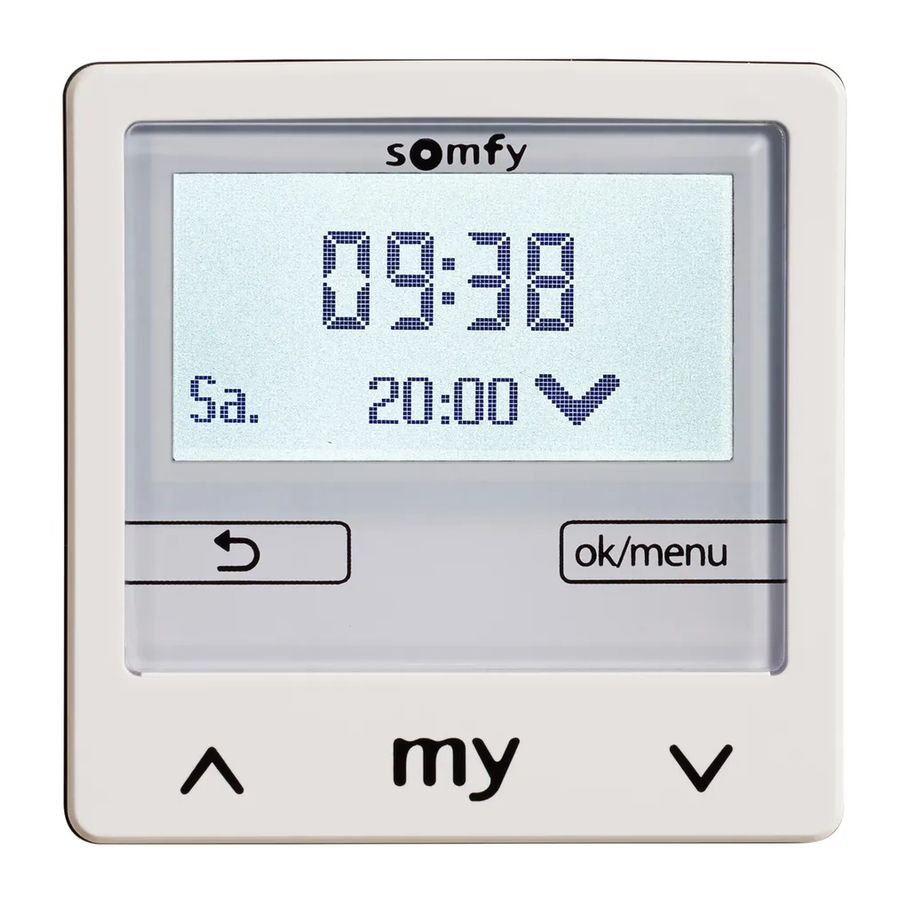

Chronis Smoove Uno S on taimer, mis võimaldab ruloode, markiiside või väliste Veneetsia tüüpi ruloodega mootorit automaatselt ja käsitsi juhtida. Chronis Smoove Uno S on eelhäälestatud avanema kell 7:30 esmaspäevast reedeni ja kell 8:30 nädalavahetusel ning sulguma kell 20:00. Chronis Smoove Uno S võimaldab ka rakendusi automaatselt juhtida vastavalt heledusele, kasutades valikulist päikesevalguse andurit. Toote parameetreid saab muuta taustvalgustusega ekraanilt.

Juhtnuppude kirjeldus

Nool :

• Käsitsi tõstmise ja langetamise juhtimine normaalses töörežiimis.
• Navigeerimine või väärtuse muutmine seadete menüüs.

Lühike vajutus (vähem kui 2 sekundit):

• Liikumisel: seiskamisfunktsioon
• Paigal olles: lülitumine asendisse

Lühike vajutus (vähem kui 2 sekundit):

• Naasmine menüü ülemisse ossa või põhiekraanile.
• Põhiekraanil kuvatakse kasutatud funktsioonid.

• Lühike vajutus (vähem kui 2 sekundit) põhiekraanilt: juurdepääs kiirmenüüle.
• Pikk vajutus (kauem kui 2 sekundit) põhiekraanilt: otsejuurdepääs seadete menüüle.
• Aktiveerimine seadete menüüs: kinnitab sisestuse.

3 minuti pärast lülitub seade ooterežiimi ja ekraan lülitub välja. Ooterežiim lõpeb, kui klahv aktiveeritakse.

Ühendus

Seadme paigaldamise, testimise ja kasutuselevõtu peab läbi viima kvalifitseeritud personal.

Lülitage kõik ühenduskaablid välja. Veenduge, et neid ei saa kogemata sisse lülitada.

Jälgige neutraali ja pingejuhtme (Live) juhtmestikku.
Hoidke "üles" ja "alla" juhtmestik õiges suunas.
Ärge kunagi ühendage Chronis Smoove UNO S-iga rohkem kui ühte mootorit.

Paigaldus

Mõõtmed ja osad

Mõõtmed

1. Elektrooniline moodul
2. Katteraam
3. Toitemoodul

Paigaldus

1. Ühendage ühenduskaablid ja kinnitage toitemoodul süvistatavasse karpi.

2. Asetage elektrooniline moodul koos katteraamiga toitemoodulisse. Lülitage toide sisse.


Esmane kasutuselevõtt

Kui seade on juba kasutusele võetud, kuvatakse põhiekraan (pilt ).

Kui seade on algses konfiguratsioonis, tehke seaded , ja samm-sammult.

Iga seade tuleb kinnitada nupuga "ok", et pääseda järgmise sammu juurde: keel, kellaaeg, kuupäev (pp/kk/aa), seadme tüüp ja lineaarne liikumisaeg (*1) ja päikesevalguse anduri kasutamine.

Kui seadistamine on lõpetatud, töötab seade ja kuvatakse põhiekraan (pilt )

(*1) Lineaarne liikumisaeg on aeg, mis kulub ruloodel, välistel Veneetsia ruloodel või markiisil avatud asendist täielikult suletud asendisse liikumiseks.

Liikumisaja seadmine automaatrežiimis:

Toote tõstmiseks valige "Start" ("Alusta"). Selle peatamiseks valige "Stop" ("Peata"), niipea kui toode on ülemise piirini jõudnud. Vajutage nuppu .

Toote langetamiseks valige "Start" ("Alusta"). Selle peatamiseks valige "Stop" ("Peata"), niipea kui toode on alumise piirini jõudnud. Vajutage nuppu .

Liikumisaeg on seatud.

Kogu teave põhiseadete kohta on veebipõhises juhendis.

Mootori piirid peavad olema eelnevalt seatud.

Nõuanne väliste Veneetsia ruloode kasutamiseks: kui toode ei liigu või liigub pärast järsku liikumist vaevu, reguleerige lamellide maksimaalset kallutamise aega või käivitamise viivitusaega (vt veebipõhist juhendit).

Kiirmenüü

Põhiekraanil vajutage lühidalt nuppu .
Kuvatakse mitu töörežiimi:

1. Automaatrežiim: kõik automaatfunktsioonid on aktiveeritud. Käsitsi juhtimine on võimalik.

2. Automaatrežiimi ooterežiim: automaatfunktsioonid on deaktiveeritud 6, 12 või 18 tunniks. Seejärel aktiveeritakse automaatfunktsioonid automaatselt uuesti.

3. Puhkuserežiim: simuleeritakse kohalolekut, kui on aktiveeritud fikseeritud aegadega kellafunktsioon (vt veebipõhist juhendit).

4. Käsitsirežiim: automaatrežiim on deaktiveeritud.

5. Seaded: juurdepääs seadete menüüle (vt juhiseid).


Lemmikasendi salvestamine ja kustutamine

Eeltingimus: liikumisaeg peaks olema täpselt seatud (vt kasutuselevõtu jaotist).

Lemmikasendi salvestamine

Asetage toode vajalikku asendisse ja peatage see, vajutades lühidalt nuppu .
Vajutage nuppu uuesti vähemalt 5 sekundit.
Asend on salvestatud.

Lemmikasendi kustutamine

Asetage toode asendisse .
Vajutage nuppu vähemalt 5 sekundit.
Asend on kustutatud.

Algse konfiguratsiooni taastamine

1. Seadke kasutajaprofiil professionaalsesse režiimi menüüs "Configuration menu" ("Seadistusmenüü") / "Configuration" ("Seadistus") / "User mode set-up" ("Kasutajarežiimi seadistus").
   Kinnitage valik "Professional" ("Professionaalne"), vajutades nuppu .

2. Alammenüüs "Configuration" ("Seadistus") valige valik "Service" ("Teenindus").
   Kinnitage "Factory reset" ("Tehaseseadete taastamine").
   Vajutage alla nuppu ja valige "Yes" ("Jah").
   Kinnitage, vajutades nuppu .


Põhiseaded tuleb uuesti teha.

Valikuline

QuickCopy seadistustööriist

Selle seadistustööriista ja vastava PC tarkvara abil (saadaval tasuta allalaadimiseks) saab seadeid väga lihtsalt konfigureerida ja teistele toodetele üle kanda.
(Vt QuickCopy™ juhiseid)

Sunis Wirefree io raadio teel juhitav päikesevalguse andur

See andur võimaldab kasutada hämariku ja päikesevalguse funktsioone. (Vt Sunis Wirefree io™ juhiseid)

Tehnilised andmed

Tööpinge: 230 V AC ~ 50/60 Hz
Väljundpinge: 230 V AC ~ 50/60 Hz
Maksimaalne väljundvool: 3 A/cos phi > 0.9
Mootori liikumisaeg: Maks. 6 min.
Kaitseaste: IP 20
Kaitseklass: II
Töötemperatuur: 0°C kuni + 40°C

Ärge visake seda toodet olmejäätmete hulka. Palun viige see kogumispunkti või heakskiidetud keskusesse, et tagada selle korrektne ringlussevõtt.

Somfy kinnitab käesolevaga, et käesolevate juhistega hõlmatud raadioseadmed vastavad raadiodirektiivi 2014/53/EL nõuetele ja muudele kohaldatavate Euroopa direktiivide olulistele nõuetele.
ELi vastavusdeklaratsiooni täistekst on saadaval aadressil www.somfy.com/ce.

SOMFY ACTIVITES SA
50 avenue du Nouveau Monde
F - 74300 Cluses

www.somfy.com
