SOMFY CHRONIS SMOOVE UNO S - Időzítő telepítési útmutató

Tartalom

1 Biztonság és felelősség
- 1.1 Felelősség
- 1.2 Biztonsági utasítások
2 Termékleírás
3 A vezérlőgombok leírása
4 Csatlakozás
5 Telepítés
6 Gyorsmenü
7 A kedvenc pozíció mentése és törlése
- 7.1 A kedvenc pozíció mentése
- 7.2 A kedvenc pozíció törlése
8 Az eredeti konfiguráció visszaállítása
9 Opcionális
- 9.1 QuickCopy beállító eszköz
- 9.2 Sunis Wirefree io rádióvezérlésű napfényérzékelő
10 Műszaki adatok
11 Hivatkozások
12 Kézikönyv letöltése
13 Más nyelveken

Biztonság és felelősség

Felelősség

A termék telepítése és használata előtt kérjük, figyelmesen olvassa el ezeket az utasításokat. Ezt a Somfy terméket otthoni meghajtó- és automatizálási szakembernek kell telepítenie. Ezenkívül a telepítőnek meg kell felelnie a termék telepítési országában érvényes szabványoknak és jogszabályoknak, és tájékoztatnia kell ügyfeleit a termék üzemeltetési és karbantartási feltételeiről. Át kell adnia nekik ezeket az utasításokat. A Somfy által meghatározott alkalmazási körön kívüli bármilyen használat tilos. Ez érvényteleníti a garanciát, és a Somfy-t minden felelősség alól mentesíti, ahogy az itt megadott utasítások be nem tartása is. Soha ne kezdje meg a telepítést anélkül, hogy először ellenőrizné a termék kompatibilitását a hozzá tartozó berendezésekkel és tartozékokkal.

Biztonsági utasítások

Gyermekektől elzárva tartandó.

Soha ne ejtse le, ne ütögesse, ne fúrja vagy merítse vízbe.

Ne használjon súrolószert vagy oldószert a tisztításához.

Termékleírás

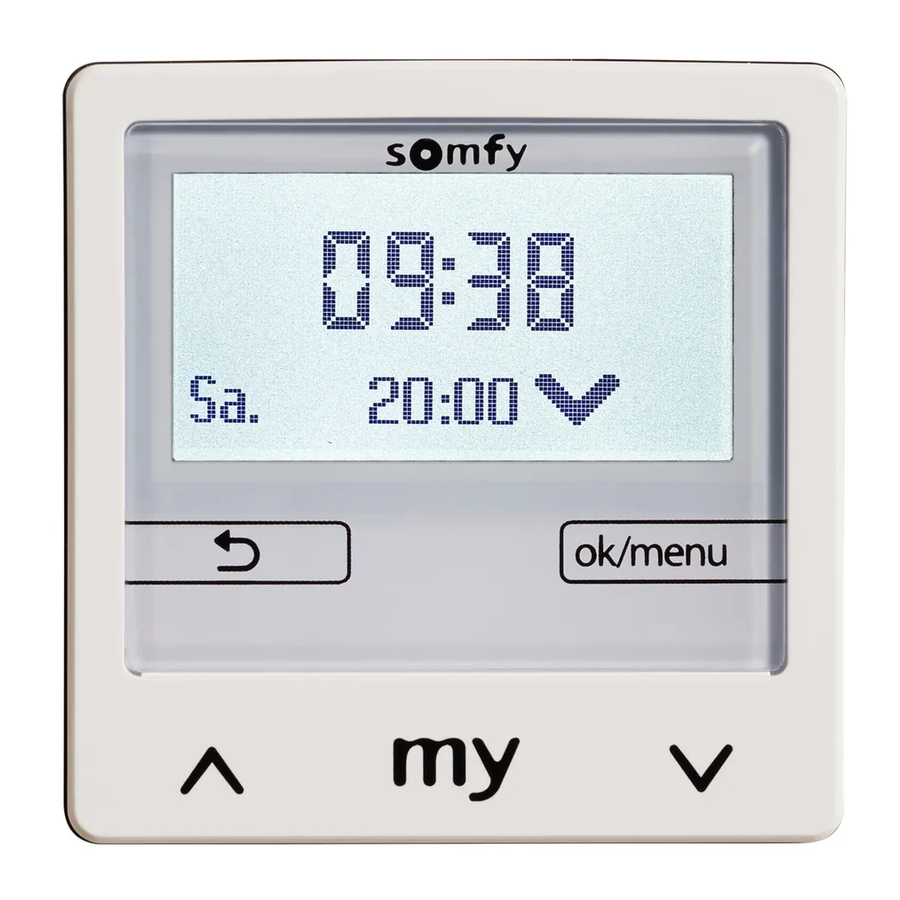

A Chronis Smoove Uno S egy időzítő, amely lehetővé teszi a redőny, a napellenző vagy a külső lamellás árnyékoló típusú motor automatikus és kézi vezérlését. A Chronis Smoove Uno S előre be van állítva, hogy hétfőtől péntekig 7:30-kor, hétvégén pedig 8:30-kor nyíljon, és 20:00-kor zárjon. A Chronis Smoove Uno S lehetővé teszi az alkalmazások automatikus vezérlését a fényerőnek megfelelően, opcionális napfényérzékelő segítségével. A termékparaméterek a háttérvilágítású képernyőről módosíthatók.

A vezérlőgombok leírása

Nyíl :

Kézi emelési és süllyesztési vezérlés normál üzemben.
Navigáció vagy az érték megváltoztatása a beállítások menüben.

Rövid megnyomás (kevesebb, mint 2 másodperc):

Mozgás közben: stop (megállás) funkció
Álló helyzetben: váltás pozícióba

Rövid megnyomás (kevesebb, mint 2 másodperc):

Visszatérés a menü felső részébe vagy a főképernyőre.
A főképernyőn megjelennek a használt funkciók.

Rövid megnyomás (kevesebb, mint 2 másodperc) a főképernyőről: hozzáférés a gyorsmenühöz.
Hosszan tartó megnyomás (több, mint 2 másodperc) a főképernyőről: közvetlen hozzáférés a beállítások menühöz.
Aktiválás a beállítások menüben: megerősíti a bejegyzést.

3 perc elteltével a készülék készenléti üzemmódba lép, és a kijelző kikapcsol. A készenléti üzemmód egy gomb aktiválásával ér véget.

Csatlakozás

warning A készülék telepítését, tesztelését és üzembe helyezését szakképzett személyzetnek kell elvégeznie.

warning Kapcsolja ki az összes csatlakozókábelt. Győződjön meg arról, hogy nem lehet véletlenül bekapcsolni őket.

Tartsa be a nulla és a fázis vezetékét.
Tartsa a "fel" vezetéket és a "le" vezetéket a megfelelő irányban.
Soha ne csatlakoztasson egynél több motort a Chronis Smoove UNO S-hez.

Csatlakozás	Vezeték	Max. távolság
Motor	0,75 - 1,5 mm²	150 m
230 V AC	1,5 mm²	-

Telepítés

Méretek és alkatrészek

Méretek

Elektronikus modul
Fedőkeret
Tápegység modul

Telepítés

Csatlakoztassa a csatlakozókábeleket, és rögzítse a tápegység modult a süllyesztett dobozba.
Helyezze az elektronikus modult a fedőkeretével a tápegység modulba. Kapcsolja be a tápegységet.

Kezdeti üzembe helyezés

Ha a készüléket már üzembe helyezték, a főképernyő megjelenik (kép ).

Ha a készülék eredeti konfigurációjában van, végezze el a beállításokat , és lépésről lépésre.

Minden beállítást meg kell erősíteni az "ok" gombbal a következő lépéshez való hozzáféréshez: nyelv, idő, dátum (nn/hh/éé), berendezés típusa és lineáris mozgás (*1) és a napfényérzékelő használata.

A beállítás befejezése után a készülék működik, és megjelenik a főképernyő (kép )

(*1) A lineáris mozgási idő az az idő, amely egy redőnynek, egy külső lamellás árnyékolónak vagy egy napellenzőnek a nyitott helyzetből a teljesen zárt helyzetbe való mozgásához szükséges.

A mozgás beállítása automatikus üzemmódban:

A termék felemeléséhez válassza a "Start" (Indítás) lehetőséget. A leállításához válassza a "Stop" (Leállítás) lehetőséget, amint a termék a felső végállásban van. Nyomja meg a gombot .

A termék leengedéséhez válassza a "Start" (Indítás) lehetőséget. A leállításához válassza a "Stop" (Leállítás) lehetőséget, amint a termék eléri az alsó végállást. Nyomja meg a gombot .

A mozgási idő be van állítva.

Az alapbeállításokkal kapcsolatos összes információ megtalálható az online kézikönyvben.

warning A motor végállásait előre be kell állítani.

Tanács a külső lamellás árnyékoló működtetéséhez: ha a termék nem mozdul vagy alig mozdul a léptetés után, állítsa be a lamellák maximális billentési idejét vagy az indítási késleltetési időt (lásd az online kézikönyvet).

A főképernyőn nyomja meg röviden a gombot .
Több üzemmód jelenik meg:

Automatic mode (Automatikus üzemmód): az összes automatikus funkció aktiválva van. A kézi vezérlés lehetséges.
Automatic mode stand-by (Automatikus üzemmód készenlét): az automatikus funkciók 6, 12 vagy 18 órára deaktiválva vannak. Az automatikus funkciók ezután automatikusan újra aktiválódnak.
Holiday mode (Nyaralás üzemmód): jelenlétet szimulál, ha az óra funkció rögzített időpontokkal aktiválva van (lásd az online kézikönyvet).
Manual mode (Kézi üzemmód): az automatikus üzemmód deaktiválva van.
Settings (Beállítások): hozzáférés a beállítások menühöz (lásd az utasításokat).

A kedvenc pozíció mentése és törlése

Előfeltétel: a mozgási időt pontosan be kell állítani (lásd az üzembe helyezési részt).

A kedvenc pozíció mentése

Helyezze a terméket a kívánt pozícióba, és állítsa le a gomb rövid megnyomásával .
Nyomja meg a gombot ismét legalább 5 másodpercig.
A pozíció mentve van.

A kedvenc pozíció törlése

Helyezze a terméket a pozícióba.
Nyomja meg a gombot legalább 5 másodpercig.
A pozíció törölve lett.

Az eredeti konfiguráció visszaállítása

Állítsa be a felhasználói profilt professzionális módba a "Configuration menu" (Konfigurációs menü) / "Configuration" (Konfiguráció) / "User mode set-up" (Felhasználói mód beállítása) menüpontban.
Erősítse meg a "Professional" (Professzionális) opciót a gomb megnyomásával .
A "Configuration" (Konfiguráció) almenüben válassza a "Service" (Szerviz) opciót.
Erősítse meg a "Factory reset" (Gyári visszaállítás) lehetőséget.
Nyomja meg a lefelé gombot, és válassza a "Yes" (Igen) lehetőséget.
Erősítse meg a gomb megnyomásával .

Az alapbeállításokat újra el kell végezni.

Opcionális

QuickCopy beállító eszköz

Ezzel a beállító eszközzel és a hozzá tartozó PC szoftverrel (ingyenesen letölthető) a beállítások nagyon egyszerűen konfigurálhatók és átvihetők más termékekre.
(Lásd a QuickCopy™ utasításokat)

Sunis Wirefree io rádióvezérlésű napfényérzékelő

Ez az érzékelő lehetővé teszi a szürkületi és napfény funkciók használatát. (Lásd a Sunis Wirefree io™ utasításokat)

Műszaki adatok

Üzemi feszültség: 230 V AC ~ 50/60 Hz
Kimeneti feszültség: 230 V AC ~ 50/60 Hz
Maximális kimeneti áram: 3 A/cos phi > 0,9
Motor mozgási ideje: Max. 6 perc.
Védettség: IP 20
Védelmi osztály: II
Üzemi hőmérséklet: 0°C és + 40°C között

Ne dobja ki ezt a terméket a háztartási hulladékkal együtt. Kérjük, vigye el egy gyűjtőhelyre vagy egy jóváhagyott központba, hogy biztosítsa a megfelelő újrahasznosítást.

A Somfy ezennel kijelenti, hogy a jelen utasításokban szereplő rádióberendezés megfelel a 2014/53/EU rádióberendezési irányelv követelményeinek és az alkalmazandó európai irányelvek egyéb alapvető követelményeinek.
Az EU megfelelőségi nyilatkozat teljes szövege a www.somfy.com/ce címen érhető el.
