SOMFY CHRONIS SMOOVE UNO S - laikmačio įdiegimo vadovas

Turinys

1 Saugumas ir atsakomybė
- 1.1 Atsakomybė
- 1.2 Saugos instrukcijos
2 Produkto aprašymas
3 Valdymo mygtukų aprašymas
4 Jungtis
5 Montavimas
6 Greitasis meniu
7 Mėgstamos padėties išsaugojimas ir ištrynimas
- 7.1 Mėgstamos padėties išsaugojimas
- 7.2 Mėgstamos padėties ištrynimas
8 Pradinės konfigūracijos atkūrimas
9 Pasirinktinai
- 9.1 QuickCopy nustatymo įrankis
- 9.2 Sunis Wirefree io radijo bangomis valdomas saulės šviesos jutiklis
10 Techniniai duomenys
11 Nuorodos
12 Atsisiųsti instrukciją
13 Kitomis kalbomis

Saugumas ir atsakomybė

Atsakomybė

Prieš įdiegdami ir naudodami šį gaminį, atidžiai perskaitykite šias instrukcijas. Šį „Somfy“ gaminį turi įdiegti namų pavaros ir automatikos specialistas. Be to, montuotojas turi laikytis standartų ir teisės aktų šalyje, kurioje gaminys įdiegiamas, ir informuoti savo klientus apie gaminio eksploatavimo ir priežiūros sąlygas. Jis turi jiems pateikti šias instrukcijas. Bet koks naudojimas už „Somfy“ apibrėžtos taikymo srities ribų yra draudžiamas. Tai panaikina garantiją ir atleidžia „Somfy“ nuo bet kokios atsakomybės, kaip ir bet koks šioje instrukcijoje pateiktų nurodymų nesilaikymas. Niekada nepradėkite diegti, prieš tai nepatikrinę, ar šis gaminys suderinamas su susijusia įranga ir priedais.

Saugos instrukcijos

Saugoti nuo vaikų.

Niekada nemeskite, netrankykite, negręžkite ir nenardinkite.

Valymui nenaudokite abrazyvinių produktų ar tirpiklių.

Produkto aprašymas

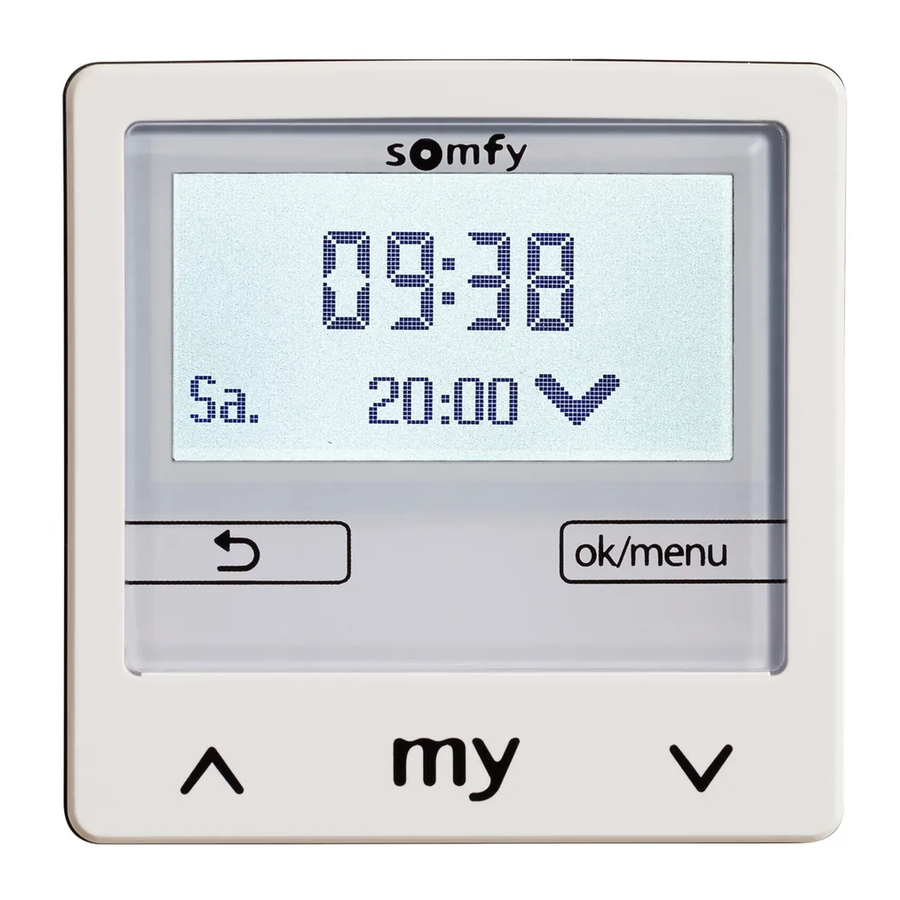

Chronis Smoove Uno S yra laikmatis, leidžiantis automatiškai ir rankiniu būdu valdyti ritininę užuolaidą, markizę arba išorinio tipo žaliuzių variklį. Chronis Smoove Uno S yra iš anksto nustatytas atidaryti 7:30 val. nuo pirmadienio iki penktadienio ir 8:30 val. savaitgalį ir uždaryti 20:00 val. Chronis Smoove Uno S taip pat leidžia automatiškai valdyti programas pagal ryškumą naudojant papildomą saulės šviesos jutiklį. Gaminio parametrus galima keisti iš apšviesto ekrano.

Valdymo mygtukų aprašymas

Rodyklė :

Rankinis kėlimo ir nuleidimo valdymas normalios veiklos metu.
Naršymas arba reikšmės keitimas nustatymų meniu.

Trumpas paspaudimas (mažiau nei 2 sekundės):

Judant: sustabdymo funkcija
Kai stovi: perjungti į padėtį

Trumpas paspaudimas (mažiau nei 2 sekundės):

Grįžti į viršutinę meniu dalį arba į pagrindinį ekraną.
Pagrindiniame ekrane rodomos naudojamos funkcijos.

Trumpas paspaudimas (mažiau nei 2 sekundės) iš pagrindinio ekrano: prieiga prie greitojo meniu.
Paspauskite ir palaikykite (ilgiau nei 2 sekundes) iš pagrindinio ekrano: tiesioginė prieiga prie nustatymų meniu.
Aktyvinimas nustatymų meniu: patvirtina įrašą.

Po 3 minučių prietaisas persijungs į budėjimo režimą ir ekranas išsijungs. Budėjimo režimas baigiasi, kai suaktyvinamas klavišas.

Jungtis

Prietaiso montavimą, bandymą ir paleidimą turi atlikti kvalifikuotas personalas.

Išjunkite visus jungiamuosius laidus. Įsitikinkite, kad jų negalima netyčia įjungti.

Laikykitės neutralaus ir įtampos laidų laidų.
Laikykitės "aukštyn" ir "žemyn" laidų teisingomis kryptimis.
Niekada nejunkite daugiau nei vieno variklio prie Chronis Smoove UNO S.

Jungtis

Jungtis	Linija	Maks. atstumas
Variklis	0,75 - 1,5 mm²	150 m
230 V AC	1,5 mm²	-

Montavimas

Matmenys ir dalys

Matmenys

Elektroninis modulis
Dangtelio rėmas
Maitinimo modulis

Montavimas

Prijunkite jungiamuosius laidus ir pritvirtinkite maitinimo modulį įleidžiamoje dėžutėje.
Įdėkite elektroninį modulį su dangtelio rėmu į maitinimo modulį. Įjunkite maitinimą.

Pirminis paleidimas

Jei prietaisas jau buvo paleistas, rodomas pagrindinis ekranas (vaizdas ).

Jei prietaisas yra pradinės konfigūracijos, atlikite nustatymus , ir žingsnis po žingsnio.

Kiekvienas nustatymas turi būti patvirtintas mygtuku "ok" (gerai), kad būtų galima pereiti prie kito žingsnio: kalba, laikas, data (dd/mm/yy), įrangos tipas ir tiesinis judėjimas (*1) ir saulės šviesos jutiklio naudojimas.

Kai nustatymas baigtas, prietaisas veikia ir rodomas pagrindinis ekranas (vaizdas )

(*1) Tiesinio judėjimo laikas yra laikas, per kurį ritininė užuolaida, išorinė žaliuzė arba markizė juda iš atviros padėties į visiškai uždarą padėtį.

Judėjimo nustatymas automatiniu režimu:

Norėdami pakelti gaminį, pasirinkite "Start" (pradėti). Norėdami jį sustabdyti, pasirinkite "Stop" (sustabdyti), kai tik gaminys pasiekia viršutinę galinę ribą. Paspauskite mygtuką .

Norėdami nuleisti gaminį, pasirinkite "Start" (pradėti). Norėdami jį sustabdyti, pasirinkite "Stop" (sustabdyti), kai tik gaminys pasiekia apatinę galinę ribą. Paspauskite mygtuką .

Judėjimo laikas nustatytas.

Visa informacija apie pagrindinius nustatymus yra internetiniame vadove.

Variklio galinės ribos turi būti nustatytos iš anksto.

Patarimas, kaip valdyti išorinę žaliuzę: jei gaminys nejuda arba vos juda po stumtelėjimo, sureguliuokite maksimalų lamelių pakreipimo laiką arba paleidimo uždelsimo laiką (žr. internetinį vadovą).

Pagrindiniame ekrane trumpai paspauskite mygtuką .
Pasirodys keli veikimo režimai:

Automatinis režimas: visos automatinės funkcijos yra suaktyvintos. Galimas rankinis valdymas.
Automatinis režimas budėjimo režime: automatinės funkcijos išjungiamos 6, 12 arba 18 valandų. Tada automatinės funkcijos automatiškai vėl suaktyvinamos.
Atostogų režimas: imituojamas buvimas, jei suaktyvinta laikrodžio funkcija su fiksuotais laikais (žr. internetinį vadovą).
Rankinis režimas: automatinis režimas išjungtas.
Nustatymai: prieiga prie nustatymų meniu (žr. instrukcijas).

Mėgstamos padėties išsaugojimas ir ištrynimas

Mėgstamos padėties išsaugojimas ir ištrynimas - Meniu

Būtina sąlyga: judėjimo laikas turi būti tiksliai nustatytas (žr. paleidimo skyrių).

Mėgstamos padėties išsaugojimas

Nustatykite gaminį į reikiamą padėtį ir sustabdykite jį trumpai paspausdami mygtuką .
Dar kartą paspauskite mygtuką mažiausiai 5 sekundes.
Padėtis išsaugota.

Mėgstamos padėties ištrynimas

Nustatykite gaminį į padėtį .
Paspauskite mygtuką mažiausiai 5 sekundes.
Padėtis ištrinta.

Pradinės konfigūracijos atkūrimas

Nustatykite vartotojo profilį į profesionalų režimą "Configuration menu" (konfigūracijos meniu) / "Configuration" (konfigūracija) / "User mode set-up" (vartotojo režimo nustatymas).
Patvirtinkite parinktį "Professional" (profesionalus) paspausdami mygtuką .
"Configuration" (konfigūracija) submeniu pasirinkite parinktį "Service" (aptarnavimas).
Patvirtinkite "Factory reset" (gamyklinių parametrų atkūrimas).
Paspauskite žemyn mygtuką ir pasirinkite "Yes" (taip).
Patvirtinkite paspausdami mygtuką .

Pagrindinius nustatymus reikia atlikti iš naujo.

Pasirinktinai

QuickCopy nustatymo įrankis

Naudojant šį nustatymo įrankį ir atitinkamą kompiuterio programinę įrangą (kurią galima nemokamai atsisiųsti), nustatymus galima labai lengvai konfigūruoti ir perkelti į kitus gaminius.
(Žr. QuickCopy™ instrukcijas)

Sunis Wirefree io radijo bangomis valdomas saulės šviesos jutiklis

Šis jutiklis leidžia naudoti prieblandos ir saulės šviesos funkcijas. (Žr. Sunis Wirefree io™ instrukcijas)

Techniniai duomenys

Darbinė įtampa: 230 V AC ~ 50/60 Hz
Išėjimo įtampa: 230 V AC ~ 50/60 Hz
Didžiausia išėjimo srovė: 3 A/cos phi > 0,9
Variklio judėjimo laikas: maks. 6 min.
Apsaugos laipsnis: IP 20
Apsaugos klasė: II
Darbinė temperatūra: nuo 0°C iki + 40°C

Neišmeskite šio gaminio su buitinėmis atliekomis. Nuneškite jį į surinkimo punktą arba patvirtintą centrą, kad jis būtų tinkamai perdirbtas.

„Somfy“ pareiškia, kad radijo įranga, kuriai taikomos šios instrukcijos, atitinka Radijo direktyvos 2014/53/ES reikalavimus ir kitus esminius taikomų Europos direktyvų reikalavimus.
Visą ES atitikties deklaracijos tekstą galima rasti adresu www.somfy.com/ce.
