SOMFY CHRONIS SMOOVE UNO S - Návod na inštaláciu časovača

Bezpečnosť a zodpovednosť

Zodpovednosť

Pred inštaláciou a používaním tohto produktu si pozorne prečítajte tieto pokyny. Tento produkt Somfy musí inštalovať odborník na domáce pohony a automatizáciu. Okrem toho musí inštalatér dodržiavať normy a legislatívu krajiny, v ktorej sa produkt inštaluje, a informovať svojich zákazníkov o prevádzkových a údržbových podmienkach produktu. Musí im odovzdať tieto pokyny. Akékoľvek použitie mimo rozsahu použitia definovaného spoločnosťou Somfy je zakázané. Tým sa ruší platnosť záruky a spoločnosť Somfy sa zbavuje akejkoľvek zodpovednosti, rovnako ako pri nedodržaní pokynov uvedených v tomto dokumente. Nikdy nezačnite s inštaláciou bez toho, aby ste najprv skontrolovali kompatibilitu tohto produktu s príslušným zariadením a príslušenstvom.

Bezpečnostné pokyny

Uchovávajte mimo dosahu detí.

Nikdy nehádžte, neudierajte, nevŕtajte ani neponárajte.

Na čistenie nepoužívajte abrazívne prostriedky ani rozpúšťadlá.

Popis produktu

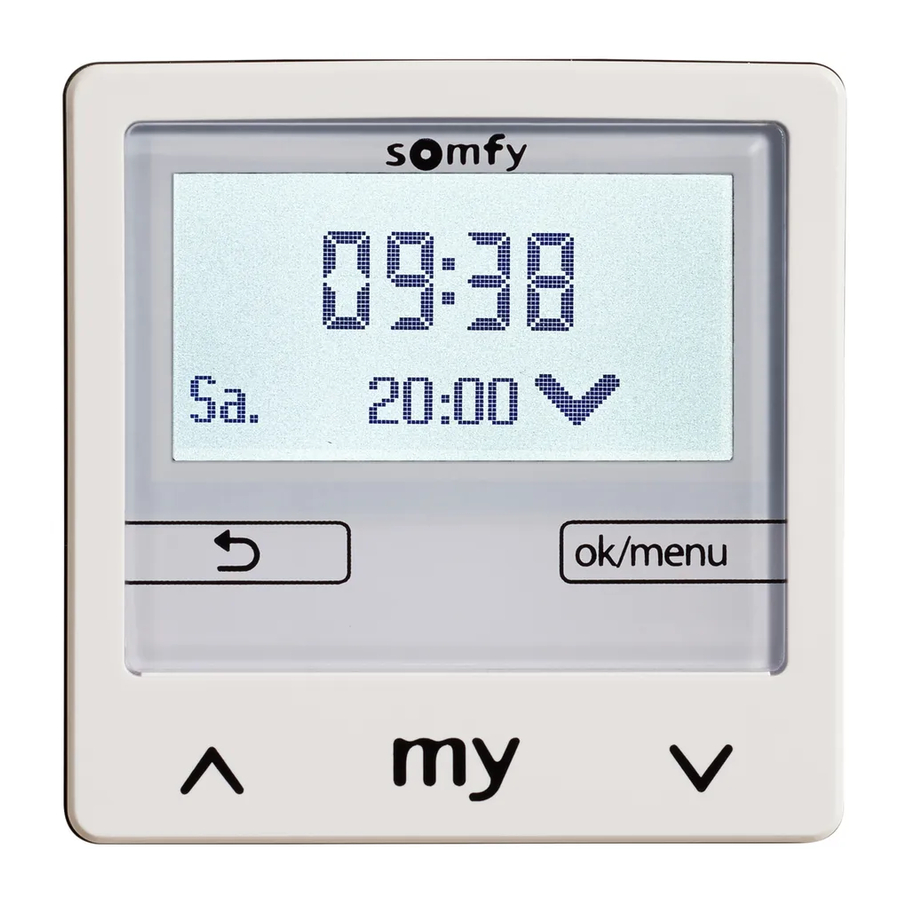

Chronis Smoove Uno S je časovač, ktorý umožňuje automatické a manuálne ovládanie motora rolety, markízy alebo exteriérových žalúzií. Chronis Smoove Uno S je prednastavený na otváranie o 7:30 od pondelka do piatku a o 8:30 cez víkend a na zatváranie o 20:00. Chronis Smoove Uno S tiež umožňuje automatické ovládanie aplikácií v závislosti od jasu pomocou voliteľného snímača slnečného žiarenia. Parametre produktu je možné upraviť z podsvieteného displeja.

Popis ovládacích tlačidiel

Šípka :

• Manuálne ovládanie zdvíhania a spúšťania v normálnej prevádzke.
• Navigácia alebo zmena hodnoty v menu nastavení.

Krátke stlačenie (menej ako 2 sekundy):

• Počas pohybu: funkcia zastavenia
• V pokoji: prepnutie do polohy

Krátke stlačenie (menej ako 2 sekundy):

• Návrat do hornej časti menu alebo na hlavnú obrazovku.
• Na hlavnej obrazovke sa zobrazujú použité funkcie.

• Krátke stlačenie (menej ako 2 sekundy) z hlavnej obrazovky: prístup do rýchleho menu.
• Stlačenie a podržanie (dlhšie ako 2 sekundy) z hlavnej obrazovky: priamy prístup do menu nastavení.
• Aktivácia v menu nastavení: potvrdzuje záznam.

Po 3 minútach zariadenie prejde do pohotovostného režimu a displej sa vypne. Pohotovostný režim sa ukončí po aktivácii klávesu.

Pripojenie

Inštaláciu, testovanie a uvedenie zariadenia do prevádzky musí vykonať kvalifikovaný personál.

Vypnite všetky pripojovacie káble. Uistite sa, že ich nemožno náhodne zapnúť.

Dodržujte zapojenie neutrálneho a fázového vodiča (Neutral and Live).
Udržujte správny smer zapojenia "hore" a "dole" (up and down).
Nikdy nepripájajte viac ako jeden motor k Chronis Smoove UNO S.

Inštalácia

Rozmery a diely

Rozmery

1. Elektronický modul
2. Kryt rámu
3. Modul napájania

Inštalácia

1. Pripojte pripojovacie káble a zaistite modul napájania do zapustenej montážnej krabice.

2. Umiestnite elektronický modul s krytom rámu do modulu napájania. Zapnite napájanie.


Prvé uvedenie do prevádzky

Ak už bolo zariadenie uvedené do prevádzky, zobrazí sa hlavná obrazovka (obrázok ).

Ak je zariadenie v pôvodnej konfigurácii, vykonajte nastavenia , a krok za krokom.

Každé nastavenie musí byť potvrdené tlačidlom "ok" (ok), aby ste sa dostali k ďalšiemu kroku: jazyk, čas, dátum (dd/mm/rr), typ zariadenia a lineárny pohyb (*1) a použitie snímača slnečného žiarenia.

Po dokončení nastavenia zariadenie pracuje a zobrazí sa hlavná obrazovka (obrázok )

(*1) Čas lineárneho pohybu je čas potrebný na to, aby sa rolety, vonkajšie žalúzie alebo markíza presunuli z otvorenej polohy do úplne zatvorenej polohy.

Nastavenie pohybu v automatickom režime:

Ak chcete produkt zdvihnúť, vyberte možnosť "Start" (spustiť). Ak ho chcete zastaviť, vyberte možnosť "Stop" (zastaviť) hneď, ako je produkt na konci hornej koncovej polohy. Stlačte tlačidlo .

Ak chcete produkt spustiť, vyberte možnosť "Start" (spustiť). Ak ho chcete zastaviť, vyberte možnosť "Stop" (zastaviť) hneď, ako produkt dosiahne dolnú koncovú polohu. Stlačte tlačidlo .

Čas pohybu je nastavený.

Všetky informácie o základných nastaveniach nájdete v online manuáli.

Koncové polohy motora musia byť nastavené vopred.

Rada pre ovládanie vonkajších žalúzií: ak sa produkt po nastavení nepohybuje alebo sa pohybuje len minimálne, upravte maximálny čas naklápania lamiel alebo čas oneskorenia spustenia (pozri online manuál).

Rýchle menu

Na hlavnej obrazovke krátko stlačte tlačidlo .
Zobrazí sa niekoľko prevádzkových režimov:

1. Automatický režim: všetky automatické funkcie sú aktivované. Manuálne ovládanie je možné.

2. Pohotovostný režim automatického režimu: automatické funkcie sú deaktivované na 6, 12 alebo 18 hodín. Automatické funkcie sa potom automaticky znova aktivujú.

3. Prázdninový režim: simuluje sa prítomnosť, ak je aktivovaná funkcia hodín s pevnými časmi (pozri online manuál).

4. Manuálny režim: automatický režim je deaktivovaný.

5. Nastavenia: prístup do menu nastavení (pozri pokyny).


Uloženie a vymazanie obľúbenej polohy

Predpoklad: čas pohybu by mal byť presne nastavený (pozri časť o uvedení do prevádzky).

Uloženie obľúbenej polohy

Umiestnite produkt do požadovanej polohy a zastavte ho krátkym stlačením tlačidla .
Stlačte tlačidlo znova na aspoň 5 sekúnd.
Poloha je uložená.

Vymazanie obľúbenej polohy

Umiestnite produkt do polohy .
Stlačte tlačidlo na aspoň 5 sekúnd.
Poloha bola vymazaná.

Obnovenie pôvodnej konfigurácie

1. Nastavte používateľský profil do profesionálneho režimu v "Configuration menu" (konfiguračné menu) / "Configuration" (konfigurácia) / "User mode set-up" (nastavenie používateľského režimu).
   Potvrďte možnosť "Professional" (profesionálny) stlačením tlačidla .

2. V podmenu "Configuration" (konfigurácia) vyberte možnosť "Service" (servis).
   Potvrďte "Factory reset" (obnovenie továrenských nastavení).
   Stlačte tlačidlo nadol a vyberte "Yes" (áno).
   Potvrďte stlačením tlačidla .


Základné nastavenia sa musia vykonať znova.

Voliteľné

Nástroj na nastavenie QuickCopy

Pomocou tohto nástroja na nastavenie a príslušného PC softvéru (ktorý je k dispozícii na bezplatné stiahnutie) je možné nastavenia veľmi jednoducho konfigurovať a prenášať do iných produktov.
(Pozri pokyny pre QuickCopy™)

Rádiový snímač slnečného žiarenia Sunis Wirefree io

Tento snímač umožňuje používať funkcie súmraku a slnečného žiarenia. (Pozri pokyny pre Sunis Wirefree io™)

Technické údaje

Prevádzkové napätie: 230 V AC ~ 50/60 Hz
Výstupné napätie: 230 V AC ~ 50/60 Hz
Maximálny výstupný prúd: 3 A/cos phi > 0.9
Čas pohybu motora: Max. 6 min.
Stupeň ochrany: IP 20
Trieda ochrany: II
Prevádzková teplota: 0°C až + 40°C

Nelikvidujte tento výrobok s domovým odpadom. Odneste ho na zberné miesto alebo do schváleného centra, aby ste zabezpečili jeho správnu recykláciu.

Spoločnosť Somfy týmto vyhlasuje, že rádiové zariadenie, na ktoré sa vzťahujú tieto pokyny, je v súlade s požiadavkami smernice o rádiových zariadeniach 2014/53/EÚ a ďalšími základnými požiadavkami platných európskych smerníc.
Úplné znenie vyhlásenia o zhode EÚ je k dispozícii na adrese www.somfy.com/ce.

SOMFY ACTIVITES SA
50 avenue du Nouveau Monde
F - 74300 Cluses

www.somfy.com
