SOMFY CHRONIS SMOOVE UNO S - Taymerni o'rnatish bo'yicha qo'llanma

Xavfsizlik va javobgarlik

Javobgarlik

Ushbu mahsulotni o'rnatish va ishlatishdan oldin, iltimos, ushbu ko'rsatmalarni diqqat bilan o'qing. Ushbu Somfy mahsuloti uy haydovchisi va avtomatlashtirish mutaxassisi tomonidan o'rnatilishi kerak. Bundan tashqari, o'rnatuvchi mahsulot o'rnatilayotgan mamlakatdagi standartlar va qonunchilikka rioya qilishi va o'z mijozlarini mahsulotning ishlash va texnik xizmat ko'rsatish shartlari haqida xabardor qilishi kerak. U ularga ushbu ko'rsatmalarni berishi kerak. Somfy tomonidan belgilangan qo'llash sohasidan tashqari har qanday foydalanish taqiqlanadi. Bu kafolatni bekor qiladi va Somfy-ni barcha javobgarlikdan ozod qiladi, shuningdek, bu yerda berilgan ko'rsatmalarga rioya qilmaslik ham shunday qiladi. Hech qachon ushbu mahsulotning tegishli uskunalar va aksessuarlar bilan mosligini tekshirmasdan o'rnatishni boshlamang.

Xavfsizlik bo'yicha ko'rsatmalar

Bolalar qo'li yetmaydigan joyda saqlang.

Hech qachon tushirmang, urmang, burg'ulamang yoki suvga botirmang.

Uni tozalash uchun abraziv mahsulotlar yoki erituvchilardan foydalanmang.

Mahsulot tavsifi

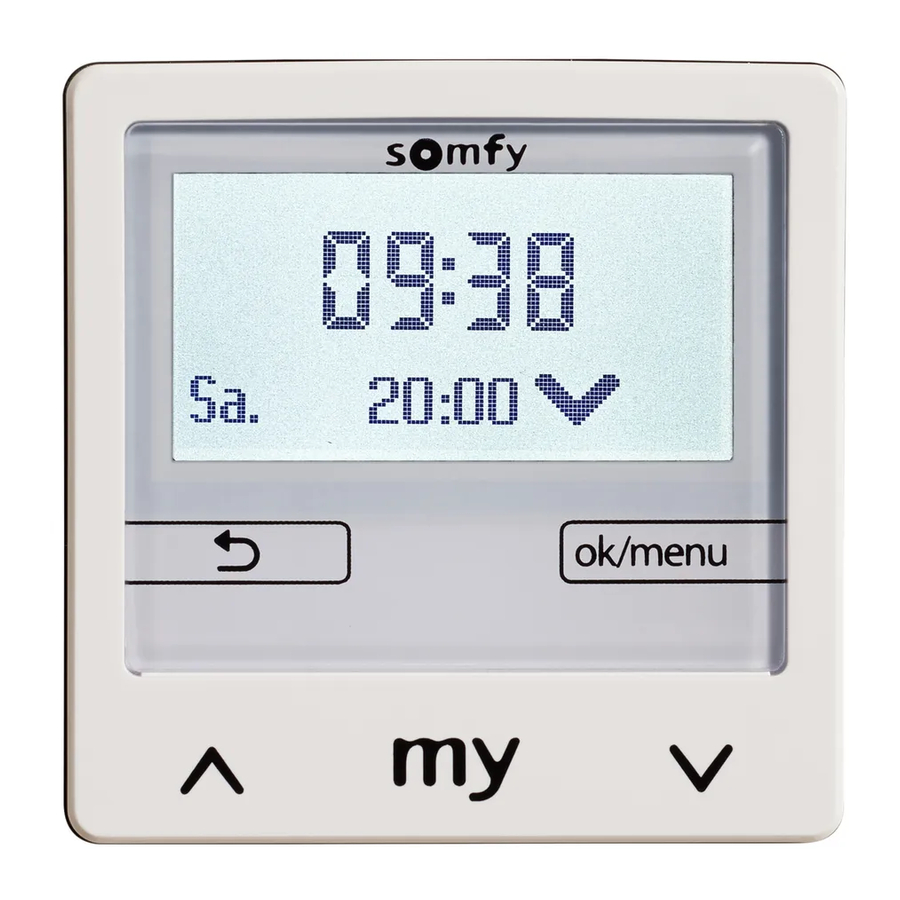

Chronis Smoove Uno S - bu rolikli panjara, ayvon yoki tashqi venetsiyalik deraza turidagi motorlarni avtomatik va qo'lda boshqarish imkonini beruvchi taymer. Chronis Smoove Uno S dushanbadan jumagacha soat 7:30 da, dam olish kunlari esa soat 8:30 da ochilishga va soat 20:00 da yopilishga oldindan o'rnatilgan. Chronis Smoove Uno S, shuningdek, ixtiyoriy quyosh nurini sezuvchi yordamida yorqinlikka muvofiq ilovalarni avtomatik ravishda boshqarish imkonini beradi. Mahsulot parametrlarini orqa yoritilgan ekrandan o'zgartirish mumkin.

Boshqaruv tugmalarining tavsifi

O'q :

• Oddiy ishlashda qo'lda ko'tarish va tushirishni boshqarish.
• Sozlash menyusida navigatsiya yoki qiymatni o'zgartirish.

Qisqa bosish (2 soniyadan kam):

• Harakatlanayotganda: to'xtatish funksiyasi
• To'xtab turganda: holatiga o'tish

Qisqa bosish (2 soniyadan kam):

• Menyuning yuqori qismiga yoki asosiy ekranga qaytish.
• Asosiy ekranda ishlatilgan funksiyalar ko'rsatiladi.

• Asosiy ekrandan qisqa bosish (2 soniyadan kam): tezkor menyuga kirish.
• Asosiy ekrandan bosib ushlab turish (2 soniyadan ko'proq): sozlash menyusiga to'g'ridan-to'g'ri kirish.
• Sozlash menyusida faollashtirish: yozuvni tasdiqlaydi.

3 daqiqadan so'ng, qurilma kutish rejimiga o'tadi va displey o'chadi. Tugma faollashtirilgandan so'ng kutish rejimi tugaydi.

Ulanish

Qurilmani o'rnatish, sinovdan o'tkazish va ishga tushirish malakali xodimlar tomonidan amalga oshirilishi kerak.

Barcha ulanish kabellarini o'chiring. Ularni tasodifan yoqib bo'lmasligiga ishonch hosil qiling.

Neytral va jonli simlarni ulashga e'tibor bering.
"Yuqoriga" va "pastga" simlarni to'g'ri yo'nalishda saqlang.
Hech qachon bitta motorni Chronis Smoove UNO S ga ulamang.

O'rnatish

O'lchamlar va qismlar

O'lchamlar

1. Elektron modul
2. Qopqoq ramkasi
3. Elektr ta'minoti moduli

O'rnatish

1. Ulanish kabellarini ulang va elektr ta'minoti modulini yashirin o'rnatilgan qutiga mahkamlang.

2. Elektron modulni qopqoq ramkasi bilan elektr ta'minoti moduliga joylashtiring. Elektr ta'minotini yoqing.


Dastlabki ishga tushirish

Agar qurilma allaqachon ishga tushirilgan bo'lsa, asosiy ekran ko'rsatiladi (rasm ).

Agar qurilma o'zining asl konfiguratsiyasida bo'lsa, sozlamalarni , va qadam baqadam amalga oshiring.

Har bir sozlash keyingi qadamga o'tish uchun "ok" tugmasi bilan tasdiqlanishi kerak: til, vaqt, sana (kk/oo/yy), uskunalar turi va chiziqli harakatlanish (*1) va quyosh nurini sezgichdan foydalanish.

Sozlash tugallangach, qurilma ishlaydi va asosiy ekran ko'rsatiladi (rasm )

(*1) Chiziqli harakatlanish vaqti - bu rolikli panjara, tashqi venetsiyalik deraza yoki ayvonning ochiq holatdan to'liq yopiq holatga o'tishi uchun zarur bo'lgan vaqt.

Avtomatik rejimda harakatlanishni sozlash:

Mahsulotni ko'tarish uchun "Start" (Boshlash) ni tanlang. Uni to'xtatish uchun mahsulot yuqori chekka chegarasining oxirida bo'lishi bilanoq "Stop" (To'xtatish) ni tanlang. tugmasini bosing.

Mahsulotni tushirish uchun "Start" (Boshlash) ni tanlang. Uni to'xtatish uchun mahsulot pastki chekka chegarasiga yetishi bilanoq "Stop" (To'xtatish) ni tanlang. tugmasini bosing.

Harakatlanish vaqti o'rnatildi.

Asosiy sozlamalar haqidagi barcha ma'lumotlar onlayn qo'llanmada mavjud.

Motorning chekka chegaralari oldindan o'rnatilishi kerak.

Tashqi venetsiyalik derazani ishlatish bo'yicha maslahat: agar mahsulot harakatlanmasa yoki silkinishdan keyin deyarli harakatlanmasa, taxtalarning maksimal og'ish vaqtini yoki ishga tushirish kechikish vaqtini sozlang (onlayn qo'llanmaga qarang).

Tezkor menyu

Asosiy ekranda tugmasini qisqa bosing.
Bir nechta ishlash rejimlari paydo bo'ladi:

1. Avtomatik rejim: barcha avtomatik funksiyalar faollashtirilgan. Qo'lda boshqarish mumkin.

2. Avtomatik rejim kutish rejimi: avtomatik funksiyalar 6, 12 yoki 18 soatga o'chiriladi. Keyin avtomatik funksiyalar avtomatik ravishda qayta faollashadi.

3. Ta'til rejimi: agar soat funksiyasi belgilangan vaqtlar bilan faollashtirilgan bo'lsa, mavjudlik simulyatsiya qilinadi (onlayn qo'llanmaga qarang).

4. Qo'lda rejim: avtomatik rejim o'chirilgan.

5. Sozlamalar: sozlash menyusiga kirish (ko'rsatmalarga qarang).


Sevimli pozitsiyani saqlash va o'chirish

Talab: harakatlanish vaqti aniq o'rnatilishi kerak (ishga tushirish bo'limiga qarang).

Sevimli pozitsiyani saqlash

Mahsulotni kerakli pozitsiyaga joylashtiring va tugmasini qisqa bosib to'xtating.
tugmasini kamida 5 soniya davomida yana bosing.
Pozitsiya saqlandi.

Sevimli pozitsiyani o'chirish

Mahsulotni pozitsiyasiga joylashtiring.
tugmasini kamida 5 soniya davomida bosing.
Pozitsiya o'chirildi.

Asl konfiguratsiyani tiklash

1. "Configuration menu" (Konfiguratsiya menyusi) / "Configuration" (Konfiguratsiya) / "User mode set-up" (Foydalanuvchi rejimini o'rnatish) da foydalanuvchi profilini professional rejimga o'rnating.
   tugmasini bosib "Professional" (Professional) variantini tasdiqlang.

2. "Configuration" (Konfiguratsiya) kichik menyusida "Service" (Xizmat) variantini tanlang.
   "Factory reset" (Zavod sozlamalariga qaytarish) ni tasdiqlang.
   Pastga tugmasini bosing va "Yes" (Ha) ni tanlang.
   tugmasini bosib tasdiqlang.


Asosiy sozlamalar yana amalga oshirilishi kerak.

Ixtiyoriy

QuickCopy sozlash vositasi

Ushbu sozlash vositasi va tegishli kompyuter dasturi (yuklab olish uchun bepul mavjud) yordamida sozlamalarni juda oson sozlash va boshqa mahsulotlarga o'tkazish mumkin.
(QuickCopy™ ko'rsatmalariga qarang)

Sunis Wirefree io radio boshqariladigan quyosh nurini sezgich

Ushbu sezgich shafaq va quyosh nuri funksiyalaridan foydalanish imkonini beradi. (Sunis Wirefree io™ ko'rsatmalariga qarang)

Texnik ma'lumotlar

Ishlash kuchlanishi: 230 V AC ~ 50/60 Hz
Chiqish kuchlanishi: 230 V AC ~ 50/60 Hz
Maksimal chiqish oqimi: 3 A/cos phi > 0.9
Motorning harakatlanish vaqti: Maks. 6 daqiqa.
Himoya darajasi: IP 20
Himoya klassi: II
Ishlash harorati: 0°C dan + 40°C gacha

Ushbu mahsulotni maishiy chiqindilar bilan birga tashlamang. Iltimos, uni to'g'ri qayta ishlashni ta'minlash uchun yig'ish punktiga yoki tasdiqlangan markazga olib boring.

Somfy shu bilan ushbu ko'rsatmalar bilan qamrab olingan radio uskunalari Radio Direktiva 2014/53/EU va tegishli Yevropa Direktivlarining boshqa muhim talablariga muvofiqligini e'lon qiladi.
Yevropa Ittifoqi muvofiqlik deklaratsiyasining to'liq matni www.somfy.com/ce da mavjud.

SOMFY ACTIVITES SA
50 avenue du Nouveau Monde
F - 74300 Cluses

www.somfy.com
