SOMFY CHRONIS SMOOVE UNO S - Udhëzues për Instalimin e Kohëmatësit

Përmbajtja

1 Siguria dhe përgjegjësia
- 1.1 Përgjegjësia
- 1.2 Udhëzimet e sigurisë
2 Përshkrimi i produktit
3 Përshkrimi i butonave të kontrollit
4 Lidhja
5 Instalimi
6 Menuja e shpejtë
7 Ruajtja dhe fshirja e pozicionit të preferuar
- 7.1 Ruajtja e pozicionit të preferuar
- 7.2 Fshirja e pozicionit të preferuar
8 Rivendosja e konfigurimit origjinal
9 Opsionale
- 9.1 Mjeti i cilësimeve QuickCopy
- 9.2 Sensori i dritës së diellit i kontrolluar nga radio Sunis Wirefree io
10 Të dhënat teknike
11 Referencat
12 Shkarko manual
13 Në Gjuhë të Tjera

Siguria dhe përgjegjësia

Përgjegjësia

Përpara se të instaloni dhe përdorni këtë produkt, ju lutemi lexoni me kujdes këto udhëzime. Ky produkt Somfy duhet të instalohet nga një profesionist i automatizimit të shtëpisë dhe makinave. Për më tepër, instaluesi duhet të respektojë standardet dhe legjislacionin në vendin ku po instalohet produkti, dhe të informojë klientët e tij për kushtet e funksionimit dhe mirëmbajtjes për produktin. Ai duhet t'u japë atyre këto udhëzime. Çdo përdorim jashtë sferës së aplikimit të përcaktuar nga Somfy është i ndaluar. Kjo e zhvleftëson garancinë dhe e liron Somfy nga çdo përgjegjësi, siç bën çdo dështim për të respektuar udhëzimet e dhëna këtu. Asnjëherë mos filloni instalimin pa kontrolluar fillimisht pajtueshmërinë e këtij produkti me pajisjet dhe aksesorët e lidhur.

Udhëzimet e sigurisë

Mbajeni larg fëmijëve.

Asnjëherë mos e hidhni, goditni, shponi ose zhysni.

Mos përdorni produkte gërryese ose tretës për ta pastruar atë.

Përshkrimi i produktit

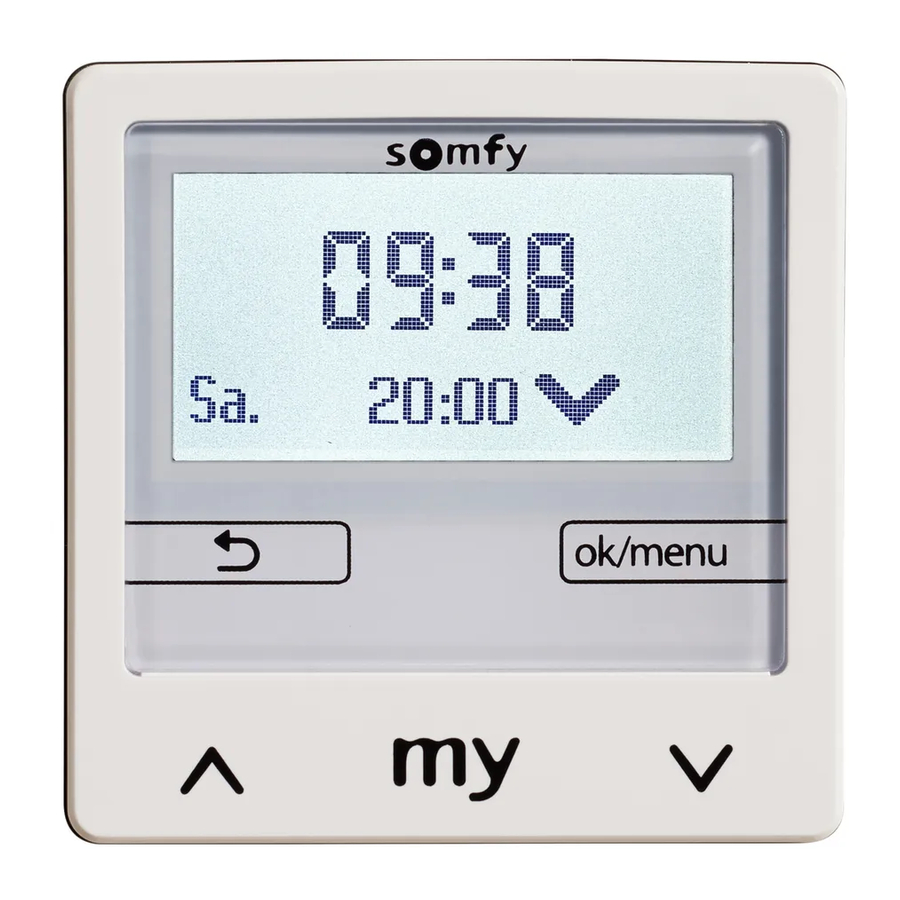

Chronis Smoove Uno S është një kohëmatës që mundëson kontrollin automatik dhe manual të një motori të tipit të grilave, tendës ose perdeve veneciane të jashtme. Chronis Smoove Uno S është i paravendosur të hapet në orën 7:30 nga e hëna në të premte dhe në orën 8:30 në fundjavë, dhe të mbyllet në orën 20:00. Chronis Smoove Uno S gjithashtu mundëson që aplikacionet të kontrollohen automatikisht në përputhje me ndriçimin duke përdorur një sensor opsional të dritës së diellit. Parametrat e produktit mund të modifikohen nga ekrani me ndriçim të pasmë.

Përshkrimi i butonave të kontrollit

Shigjeta :

Kontroll manual i ngritjes dhe uljes në funksionim normal.
Navigimi ose ndryshimi i vlerës në menunë e cilësimeve.

Shtypje e shkurtër (më pak se 2 sekonda):

Kur lëviz: funksioni i ndalimit
Kur është i palëvizshëm: kaloni në pozicionin

Shtypje e shkurtër (më pak se 2 sekonda):

Kthehuni në pjesën e sipërme të menysë ose në ekranin kryesor.
Në ekranin kryesor, shfaqen funksionet e përdorura.

Shtypje e shkurtër (më pak se 2 sekonda) nga ekrani kryesor: hyrje në menunë e shpejtë.
Shtypni dhe mbani shtypur (më gjatë se 2 sekonda) nga ekrani kryesor: hyrje e drejtpërdrejtë në menunë e cilësimeve.
Aktivizimi në menunë e cilësimeve: konfirmon një hyrje.

Pas 3 minutash, pajisja do të hyjë në modalitetin e gatishmërisë dhe ekrani do të fiket. Modaliteti i gatishmërisë përfundon pasi aktivizohet një çelës.

Lidhja

Instalimi, testimi dhe vënia në punë e pajisjes duhet të kryhet nga personel i kualifikuar.

Fikni të gjitha kabllot lidhëse. Sigurohuni që ato të mos ndizen aksidentalisht.

Vëzhgoni instalimin e Neutralit dhe Fazës.
Mbani instalimin "lart" dhe instalimin "poshtë" në drejtimet e duhura.
Asnjëherë mos lidhni më shumë se një motor me Chronis Smoove UNO S.

Lidhja

Lidhja	Linja	Distanca maksimale
Motori	0.75 - 1.5 mm²	150 m
230 V AC	1.5 mm²	-

Instalimi

Përmasat dhe pjesët

Përmasat

Moduli elektronik
Korniza e mbulimit
Moduli i furnizimit me energji

Instalimi

Lidhni kabllot lidhëse dhe siguroni modulin e furnizimit me energji në kutinë e montuar në nivel.
Vendosni modulin elektronik me kornizën e tij të mbulimit në modulin e furnizimit me energji. Ndizni furnizimin me energji.

Vënia në punë fillestare

Nëse pajisja është vënë tashmë në punë, ekrani kryesor shfaqet (imazhi ).

Nëse pajisja është në konfigurimin e saj origjinal, kryeni cilësimet , dhe hap pas hapi.

Çdo cilësim duhet të konfirmohet me butonin "ok" në mënyrë që të hyni në hapin tjetër: gjuha, ora, data (dd/mm/vv), lloji i pajisjes dhe udhëtimi linear (*1) dhe përdorimi i sensorit të dritës së diellit.

Kur cilësimi të jetë i plotë, pajisja funksionon dhe shfaqet ekrani kryesor (imazhi )

(*1) Koha e udhëtimit linear është koha e nevojshme për një grilë, një perde veneciane e jashtme ose një tendë për të lëvizur nga pozicioni i hapur në pozicionin plotësisht të mbyllur.

Vendosja e udhëtimit në modalitetin automatik:

Për të ngritur produktin, zgjidhni "Start" (Filloni). Për ta ndaluar atë, zgjidhni "Stop" (Ndalo) sapo produkti të jetë në fund të kufirit të sipërm. Shtypni butonin .

Për të ulur produktin, zgjidhni "Start" (Filloni). Për ta ndaluar atë, zgjidhni "Stop" (Ndalo) sapo produkti të arrijë kufirin e poshtëm. Shtypni butonin .

Koha e udhëtimit është vendosur.

Të gjitha informacionet mbi cilësimet bazë janë në manualin online.

Kufijtë e fundit të motorit duhet të vendosen paraprakisht.

Këshilla për funksionimin e perdeve veneciane të jashtme: nëse produkti nuk lëviz ose lëviz mezi pas lëkundjes, rregulloni kohën maksimale të animit të shiritave ose kohën e vonesës së fillimit (shihni manualin online).

Në ekranin kryesor, shtypni shkurtimisht butonin .
Do të shfaqen disa mënyra funksionimi:

Modaliteti automatik: të gjitha funksionet automatike janë aktivizuar. Kontrolli manual është i mundur.
Modaliteti automatik në gatishmëri: funksionet automatike çaktivizohen për 6, 12 ose 18 orë. Funksionet automatike më pas riaktivizohen automatikisht.
Modaliteti i pushimeve: simulohet një prani nëse funksioni i orës me kohë të caktuara është aktivizuar (shihni manualin online).
Modaliteti manual: modaliteti automatik është çaktivizuar.
Cilësimet: hyrje në menunë e cilësimeve (shihni udhëzimet).

Ruajtja dhe fshirja e pozicionit të preferuar

Parakusht: koha e udhëtimit duhet të vendoset saktë (shihni seksionin e vënies në punë).

Ruajtja e pozicionit të preferuar

Vendoseni produktin në pozicionin e kërkuar dhe ndalojeni atë duke shtypur shkurtimisht butonin .
Shtypni butonin përsëri për të paktën 5 sekonda.
Pozicioni është ruajtur.

Fshirja e pozicionit të preferuar

Vendoseni produktin në pozicionin .
Shtypni butonin për të paktën 5 sekonda.
Pozicioni është fshirë.

Rivendosja e konfigurimit origjinal

Vendosni profilin e përdoruesit në modalitetin profesional në "Configuration menu" (Menuja e konfigurimit) / "Configuration" (Konfigurimi) / "User mode set-up" (Vendosja e modalitetit të përdoruesit).
Konfirmoni opsionin "Professional" (Profesional) duke shtypur butonin .
Në nën-menunë "Configuration" (Konfigurimi) zgjidhni opsionin "Service" (Servisi).
Konfirmoni "Factory reset" (Rivendosja e fabrikës).
Shtypni butonin poshtë dhe zgjidhni "Yes" (Po).
Konfirmoni duke shtypur butonin .

Cilësimet bazë duhet të kryhen përsëri.

Opsionale

Mjeti i cilësimeve QuickCopy

Duke përdorur këtë mjet cilësimesh dhe softuerin përkatës të PC-së (i disponueshëm falas për shkarkim), cilësimet mund të konfigurohen shumë lehtë dhe të transferohen në produkte të tjera.
(Shihni udhëzimet QuickCopy™)

Sensori i dritës së diellit i kontrolluar nga radio Sunis Wirefree io

Ky sensor mundëson përdorimin e funksioneve të muzgut dhe dritës së diellit. (Shihni udhëzimet Sunis Wirefree io™)

Të dhënat teknike

Tensioni i funksionimit: 230 V AC ~ 50/60 Hz
Tensioni i daljes: 230 V AC ~ 50/60 Hz
Rryma maksimale e daljes: 3 A/cos phi > 0.9
Koha e udhëtimit të motorit: Maks. 6 min.
Vlerësimi i mbrojtjes: IP 20
Klasa e mbrojtjes: II
Temperatura e funksionimit: 0°C deri në + 40°C

Mos e hidhni këtë produkt me mbeturinat shtëpiake. Ju lutemi, çojeni atë në një pikë grumbullimi ose një qendër të miratuar për të siguruar që të riciklohet në mënyrë korrekte.

Somfy deklaron këtu se pajisjet radio të mbuluara nga këto udhëzime janë në përputhje me kërkesat e Direktivës Radio 2014/53/BE dhe kërkesat e tjera thelbësore të Direktivave Evropiane të zbatueshme.
Teksti i plotë i deklaratës së konformitetit të BE-së është i disponueshëm në www.somfy.com/ce.
