Omron HEM-8711 - Handbuch des automatischen Blutdruckmessgeräts

Einleitung

Vielen Dank für den Kauf des digitalen automatischen Blutdruckmessgeräts OMRON HEM-8711.

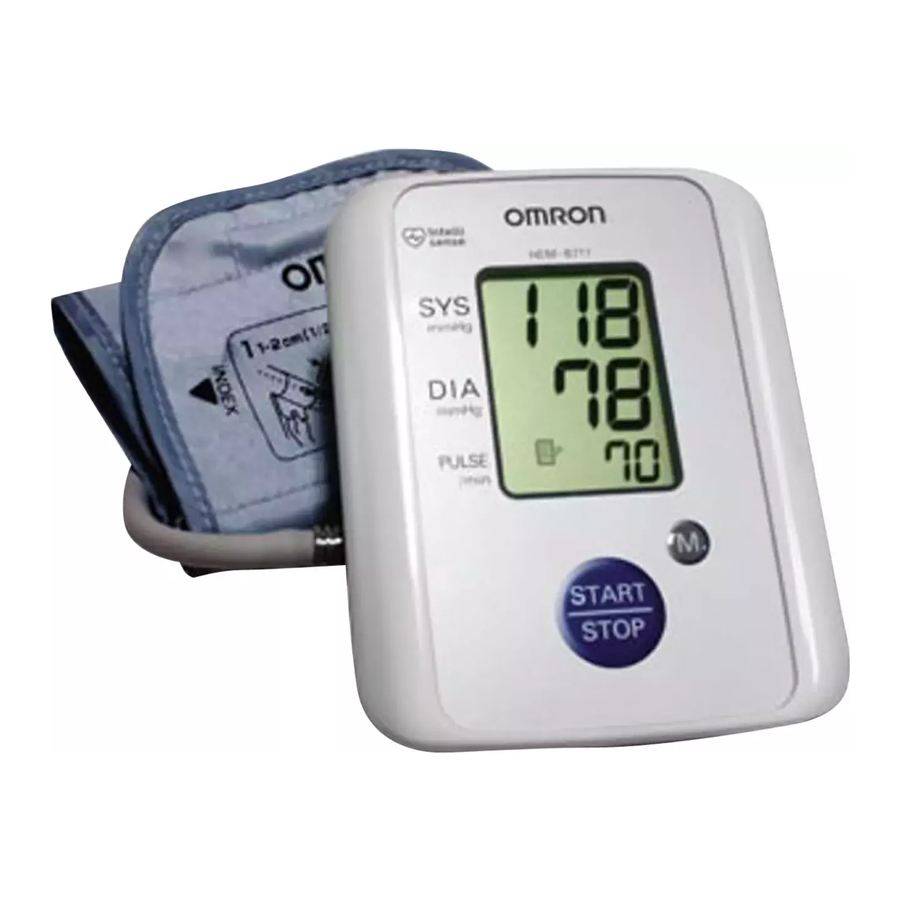

Das OMRON HEM-8711 ist ein vollautomatisches Blutdruckmessgerät, das nach dem oszillometrischen Prinzip arbeitet. Es misst Ihren Blutdruck und Ihre Pulsfrequenz einfach und schnell.
Das Gerät speichert außerdem bis zu 14 Messwerte im Speicher.

Verwendungszweck
Dieses Produkt wurde entwickelt, um den Blutdruck und die Pulsfrequenz von Personen innerhalb des Bereichs der dafür vorgesehenen Armmanschette zu messen, gemäß den Anweisungen in dieser Bedienungsanleitung.
Es ist hauptsächlich für den allgemeinen Haushaltsgebrauch bestimmt. Bitte lesen Sie die wichtigen Sicherheitsinformationen in dieser Bedienungsanleitung, bevor Sie das Gerät verwenden.

Bitte lesen Sie diese Bedienungsanleitung vor der Verwendung des Geräts gründlich durch. Für spezifische Informationen zu Ihrem eigenen Blutdruck, KONSULTIEREN SIE IHREN ARZT.

Wichtige Sicherheitsinformationen

Konsultieren Sie Ihren Arzt vor der Anwendung in der Schwangerschaft oder bei diagnostizierter Arrhythmie oder Arteriosklerose.
Sie sollten niemals die Dosierung der von Ihrem Arzt verschriebenen Medikamente ändern.

• Lassen Sie das Gerät nicht unbeaufsichtigt bei Säuglingen oder Personen, die ihre Zustimmung nicht äußern können.
• Personen mit schweren Durchblutungsstörungen oder Blutkrankheiten sollten vor der Verwendung des Geräts einen Arzt konsultieren. Das Aufpumpen der Manschette kann innere Blutungen verursachen.
• Sollte Batterielüssigkeit in Ihre Augen gelangen, spülen Sie diese sofort mit reichlich sauberem Wasser aus. Konsultieren Sie sofort einen Arzt.
• Verwenden Sie das Gerät ausschließlich zur Blutdruckmessung.
• Verwenden Sie kein Mobiltelefon in der Nähe des Geräts. Dies kann zu einer Fehlfunktion des Geräts führen.
• Betreiben Sie das Gerät nicht in einem fahrenden Fahrzeug (Auto, Flugzeug).
• Setzen Sie das Hauptgerät und die Armmanschette keinen starken Stößen und Vibrationen aus und lassen Sie sie nicht fallen.
• Bitte beachten Sie die folgenden Punkte.
  • Legen Sie die Batterien nicht mit falsch ausgerichteten Polaritäten ein.
  • Ersetzen Sie verbrauchte Batterien sofort durch neue.
  • Wenn Sie das Gerät längere Zeit (ca. drei Monate oder länger) nicht benutzen, entnehmen Sie die Batterien.
  • Verwenden Sie keine neuen und gebrauchten Batterien zusammen.
  • Verwenden Sie keine Batterien unterschiedlichen Typs zusammen.
  • Verwenden Sie mit diesem Gerät nur vier "AAA" Alkali-Batterien. Verwenden Sie keine anderen Batterietypen.
  • Bei der Verwendung von Batterien kann Batterielüssigkeit auslaufen und das Hauptgerät beschädigen.
• Biegen Sie die Armmanschette nicht gewaltsam oder den Luftschlauch nicht übermäßig.
• Ziehen Sie beim Entfernen des Luftschlauchs am Luftstecker an der Verbindung zum Hauptgerät, nicht am Schlauch selbst.
• Pumpen Sie die Armmanschette nicht auf, wenn sie nicht um Ihren Arm gewickelt ist.

Übersicht

Haupteinheit

1. Anzeige
2. START/STOP (STARTEN/STOPPEN) Taste
3. Speichertaste
4. Buchse für AC-Adapter (für optionalen AC-Adapter)
5. Batteriefach
6. Luftanschluss

Armmanschette

Wenn Luft aus der Armmanschette entweicht, ersetzen Sie diese bitte durch eine neue.
Siehe "Optional Parts" (Optionale Teile).

7. Armmanschette (mittlere Manschette: Armumfang 22-32 cm)
8. Luftschlauch
9. Luftstecker
   Hinweis: Die optionale Armmanschette enthält den Luftstecker nicht. Werfen Sie den Luftstecker beim Kauf einer neuen nicht weg.

Lieferumfang

10. Vier "AAA" Alkaline (LR03) Batterien

    • Bedienungsanleitung
    • Blutdruckmessgerät

Anzeige

11. Systolischer Blutdruck
12. Diastolischer Blutdruck
13. Speichersymbol (Wird angezeigt, wenn im Speicher gespeicherte Werte angesehen werden)
14. Herzschlagsymbol
    1. Blinkt während der Messung
    2. Blinkt nach abgeschlossener Messung, wenn der Blutdruck außerhalb des Normbereichs liegt

15. Pulssanzeige/Speichernummer
16. Entleerungssymbol
17. Batteriestandsymbol
    Hinweis: Wenn Ihr systolischer oder diastolischer Druck außerhalb des Normbereichs liegt (über 135/85 mmHg), blinkt das Herzschlagsymbol ( ). Siehe "Taking a Reading" (Messung durchführen).

Vorbereitung

Einlegen/Ersetzen der Batterien

1. Drehen Sie das Hauptgerät um.
2. Schieben Sie die Batterieabdeckung in Pfeilrichtung, während Sie auf den geriffelten Teil der Abdeckung drücken.

3. Legen Sie vier "AAA" Batterien so ein oder ersetzen Sie diese, dass die + (positive) und - (negative) Polarität mit den im Batteriefach angegebenen Polaritäten übereinstimmt.
4. Bringen Sie die Batterieabdeckung wieder an. Schieben Sie die Batterieabdeckung wie angegeben, bis sie einrastet.


Hinweis: Die Messwerte bleiben auch nach dem Batteriewechsel im Speicher erhalten.

Batterielebensdauer & Austausch

Wenn das Batteriestandsymbol () auf dem Display erscheint, ersetzen Sie alle vier Batterien gleichzeitig.

• Wenn das Batteriestandsymbol () zu blinken beginnt, können Sie das Gerät noch eine kurze Zeit lang verwenden. Sie sollten die Batterien jedoch rechtzeitig durch neue ersetzen.
• Wenn das Symbol () dauerhaft leuchtet, sind die Batterien erschöpft. Sie sollten die Batterien sofort durch neue ersetzen. Schalten Sie das Gerät aus, bevor Sie die Batterien wechseln.
  • Entfernen Sie die Batterien, wenn das Gerät drei Monate oder länger nicht benutzt wird.
  • Entsorgen Sie Batterien gemäß den geltenden lokalen Vorschriften.

Vier neue "AAA" Alkaline-Batterien halten für ca. 300 Messungen, bei zweimaliger täglicher Nutzung.
Da die mitgelieferten Batterien nur zur Überwachung dienen, können sie eine kürzere Lebensdauer haben und nicht für 300 Messungen ausreichen.

Verwenden des Geräts

Anlegen der Armmanschette

Achten Sie darauf, die Armmanschette korrekt anzulegen, um genaue Ergebnisse zu erhalten. Messungen können mit leichter Kleidung durchgeführt werden. Bitte entfernen Sie jedoch dicke Kleidung, wie Pullover, bevor Sie eine Messung vornehmen.

1. Stecken Sie den Luftstecker in die Luftbuchse auf der linken Seite des Hauptgeräts.

2. Führen Sie Ihren linken Arm durch die Manschettenschlaufe und legen Sie die Armmanschette an Ihrem Oberarm an. Der Luftschlauch sollte mittig auf der Innenseite Ihres Arms liegen und nach unten zeigen, sodass der Luftschlauch an der Innenseite Ihres Unterarms verläuft und mit Ihrem Mittelfinger übereinstimmt.

3. Wenn die Manschette korrekt positioniert ist, schließen Sie den Stoffverschluss fest.

Messung am rechten Arm vornehmen
Legen Sie die Manschette so an, dass sich der Luftschlauch seitlich am Ellbogen befindet.

Hinweise:

• Achten Sie darauf, den Arm nicht auf dem Luftschlauch abzulegen oder den Luftstrom zur Manschette anderweitig zu behindern.
• Die Manschette sollte 1 bis 2 cm oberhalb des Ellbogens liegen.

Eine Messung durchführen

1. Setzen Sie sich auf einen Stuhl mit beiden Füßen flach auf dem Boden und legen Sie Ihren Arm auf einen Tisch, sodass sich die Armmanschette auf Herzhöhe befindet. Bleiben Sie während der Messung ruhig und sprechen Sie nicht.

2. Drücken Sie die START/STOP-Taste (START/STOPP), um das Gerät einzuschalten.


Hinweis: Um eine Messung abzubrechen, drücken Sie die START/STOP-Taste (START/STOPP), um das Gerät auszuschalten und die Luft aus der Armmanschette abzulassen.

3. Überprüfen Sie die Messergebnisse. Das Gerät speichert automatisch Blutdruck und Pulsfrequenz im Speicher. Siehe "Verwenden der Speicherfunktion".


Hinweise:

• Die Selbstdiagnose von Messergebnissen und die Selbstbehandlung sind gefährlich.
  Bitte befolgen Sie die Anweisungen Ihres Arztes.
• Warten Sie 2-3 Minuten, bevor Sie eine weitere Blutdruckmessung vornehmen.
  Das Warten zwischen den Messungen ermöglicht es den Arterien, in den Zustand vor der Blutdruckmessung zurückzukehren.

• Wenn Ihr systolischer oder diastolischer Druck außerhalb des Standardbereichs liegt, blinkt das Herzschlagsymbol, wenn das Messergebnis angezeigt wird. Jüngste Forschungen deuten darauf hin, dass die folgenden Werte als Richtlinie für hohen Blutdruck bei Messungen zu Hause verwendet werden können.


Systolischer Blutdruck	Über 135 mmHg
Diastolischer Blutdruck	Über 85 mmHg

4. Entfernen Sie die Armmanschette.
5. Drücken Sie die START/STOP-Taste (START/STOPP), um das Gerät auszuschalten.

Hinweis: Wenn Sie vergessen, das Gerät auszuschalten, schaltet es sich nach fünf Minuten automatisch ab.

Anweisungen für besondere Bedingungen

Wenn bekannt ist, dass Ihr systolischer Druck über 140 mmHg liegt, halten Sie die START/STOP-Taste (START/STOPP) gedrückt, bis die Armmanschette 30 bis 40 mmHg höher als Ihr vermuteter systolischer Druck aufgepumpt ist.

1. Drücken Sie die START/STOP-Taste (START/STOPP), um das Gerät einzuschalten.
   Die Messung beginnt.

2. Wenn die Manschette anfängt sich aufzupumpen, drücken Sie die START/STOP-Taste (START/STOPP) und halten Sie sie gedrückt, bis der Druck 30 bis 40 mmHg höher ist als Ihr vermuteter systolischer Druck.
   Hinweis: Sie können die Manschette nicht über 299 mmHg aufpumpen. (Eine Fehlermeldung wird angezeigt, wenn Sie versuchen, die Manschette über 299 mmHg aufzupumpen.)

3. Lassen Sie die START/STOP-Taste (START/STOPP) los, wenn die Manschette auf den gewünschten Druck aufgepumpt wurde. Die Manschette beginnt sich zu entleeren und die Messung beginnt.
4. Der Rest des Vorgangs ist derselbe wie bei einer normalen Messung. Siehe "Eine Messung durchführen", Schritte 3 bis 5.
   Hinweis: Üben Sie nicht mehr Druck aus als nötig.

Verwenden der Speicherfunktion

Dieses Gerät verfügt über einen Speicher, der 14 Messwertesätze speichern kann. Jedes Mal, wenn Sie die Messung abgeschlossen haben, speichert das Gerät automatisch den Blutdruck und die Pulsfrequenz.

Hinweis: Wenn 14 Messwertesätze im Speicher gespeichert sind, wird der älteste Satz gelöscht, um einen neuen Satz zu speichern.

1. Drücken Sie die Memory (M) Taste (Speicher (M)). Das Ergebnis der letzten Messung wird angezeigt.


Wenn Ihr systolischer oder diastolischer Druck außerhalb des Standardbereichs liegt, blinkt das Herzschlagsymbol, wenn das Messergebnis angezeigt wird.

Siehe "Eine Messung durchführen".

Hinweis: Wenn keine Messergebnisse im Speicher gespeichert sind, wird der Bildschirm rechts angezeigt.

2. Drücken Sie die Memory (M) Taste (Speicher (M)) wiederholt, um durch die vorherigen Messergebnisse zu blättern. Die Speichernummer erscheint für eine Sekunde, bevor die Pulsfrequenz angezeigt wird. Der neueste Satz ist mit "1" nummeriert.
3. Drücken Sie die START/STOP-Taste (START/STOPP), um das Gerät auszuschalten. Wenn Sie vergessen, das Gerät auszuschalten, schaltet es sich nach fünf Minuten automatisch ab.

Alle im Speicher gespeicherten Werte löschen

Sie können einzelne gespeicherte Messwerte nicht löschen, alle Messwerte im Gerät werden gelöscht.

1. Um gespeicherte Messwerte zu löschen, drücken Sie zuerst die Memory (M) Taste (Speicher (M)). Halten Sie diese dann gedrückt und drücken Sie gleichzeitig für etwa 2-3 Sekunden die START/STOP-Taste (START/STOPP). Alle Messwerte werden dann gelöscht.

2. Drücken Sie die START/STOP-Taste (START/STOPP), um das Gerät auszuschalten. Wenn Sie vergessen, das Gerät auszuschalten, schaltet es sich nach fünf Minuten automatisch ab.

Fehler und Probleme beheben

Fehlermeldungen

Fehleranzeige	Ursache	Abhilfe
	Manschette ist zu wenig aufgepumpt.	Lesen Sie die Schritte unter "Anweisungen für besondere Bedingungen" sorgfältig durch und wiederholen Sie diese.
	Bewegung während der Messung.	Messung wiederholen. Bleiben Sie während der Messung ruhig und sprechen Sie nicht.
	Luftstecker getrennt.	Stecken Sie den Luftstecker sicher ein. Siehe "Anlegen der Armmanschette".
	Armmanschette nicht korrekt angelegt.	Legen Sie die Armmanschette korrekt an. Siehe "Anlegen der Armmanschette".
	Kleidung stört die Armmanschette.	Entfernen Sie jegliche Kleidung, die die Armmanschette stört.
	Luft entweicht aus der Armmanschette.	Manschette durch eine neue ersetzen.
	Armmanschette wurde über 299 mmHg aufgepumpt.	Pumpen Sie die Armmanschette nicht über 299 mmHg auf. Siehe "Anweisungen für besondere Bedingungen".
Blinkt oder erscheint durchgehend	Batterieleistung ist niedrig.	Ersetzen Sie alle vier "AAA"-Batterien durch neue. Siehe "Batterien einlegen/ ersetzen".
	Gerätefehler.	Wenden Sie sich an Ihr OMRON-Verkaufsgeschäft oder Ihren Händler.

Fehlerbehebung

Problem	Ursache	Abhilfe
Der Messwert ist extrem niedrig (oder hoch).	Armmanschette nicht korrekt angelegt.	Legen Sie die Armmanschette korrekt an. Siehe "3.1 Anlegen der Armmanschette".
	Bewegung oder Sprechen während der Messung.	Bleiben Sie während der Messung ruhig und sprechen Sie nicht.
	Kleidung stört die Armmanschette.	Entfernen Sie jegliche Kleidung, die die Armmanschette stört.
Der Druck der Armmanschette steigt nicht.	Ist der Luftstecker sicher in das Hauptgerät eingesteckt?	Stellen Sie sicher, dass der Luftstecker sicher angeschlossen ist. Siehe "3.1 Anlegen der Armmanschette".
	Luft entweicht aus der Armmanschette.	Ersetzen Sie die Armmanschette durch eine neue.
Armmanschette entleert sich zu schnell.	Die Armmanschette ist locker.	Legen Sie die Manschette korrekt an, sodass sie fest um den Arm gewickelt ist. Siehe "3.1 Anlegen der Armmanschette".
Kann nicht messen oder Messwerte sind zu niedrig oder zu hoch.	Wurde die Armmanschette ausreichend aufgepumpt?	Pumpen Sie die Manschette auf 30 bis 40 mmHg über Ihrem vorherigen Messergebnis auf. Siehe "3.3 Anweisungen für besondere Bedingungen".
Das Gerät verliert während der Messung an Strom.	Die Batterien sind leer.	Ersetzen Sie die Batterien durch neue.
Es passiert nichts, wenn Sie die Tasten drücken.	Die Batterien sind leer.	Ersetzen Sie die Batterien durch neue.
	Die Batterien wurden falsch eingelegt.	Legen Sie die Batterien mit der richtigen (+/ -) Polarität ein.
Andere Probleme.	Drücken Sie die START/STOP-Taste (START/STOPP) und wiederholen Sie die Messung. Falls das Problem weiterhin besteht, versuchen Sie, die Batterien durch neue zu ersetzen. Wenn dies das Problem immer noch nicht löst, wenden Sie sich an Ihr OMRON-Verkaufsgeschäft oder Ihren Händler.

Wartung und Lagerung

Um Ihr Gerät vor Beschädigungen zu schützen, beachten Sie bitte Folgendes:

• Setzen Sie das Hauptgerät und die Manschette keinen extremen Temperaturen, Feuchtigkeit oder direkter Sonneneinstrahlung aus.
• Falten Sie die Manschette oder den Schlauch nicht fest zusammen.
• Blasen Sie die Oberarmmanschette nicht über 299 mmHg auf.
• Zerlegen Sie das Gerät nicht.
• Setzen Sie das Gerät keinen starken Stößen oder Vibrationen aus (z. B. indem Sie das Gerät auf den Boden fallen lassen).
• Verwenden Sie keine flüchtigen Flüssigkeiten zur Reinigung des Hauptgeräts. Das Gerät sollte mit einem weichen, trockenen Tuch gereinigt werden.
• Waschen Sie die Oberarmmanschette nicht und tauchen Sie sie nicht in Wasser ein.
• Verwenden Sie kein Benzin, keine Verdünner oder ähnliche Lösungsmittel zur Reinigung der Oberarmmanschette.

• Verwenden Sie ein weiches, feuchtes Tuch und Seife zur Reinigung der Oberarmmanschette.
• Führen Sie keinerlei Reparaturen selbst durch.
  Konsultieren Sie bei einem Defekt Ihren OMRON-Händler.

Kalibrierung und Service

• Die Genauigkeit dieses Blutdruckmessgeräts wurde sorgfältig geprüft und ist auf eine lange Lebensdauer ausgelegt.
• Es wird generell empfohlen, das Gerät alle zwei Jahre überprüfen zu lassen, um die korrekte Funktion und Genauigkeit zu gewährleisten. Bitte wenden Sie sich an Ihren autorisierten OMRON-Händler.
• Führen Sie keine Reparaturen selbst durch. Wenn ein Defekt auftritt oder Sie Zweifel an der korrekten Funktion des Geräts haben, wenden Sie sich an Ihren autorisierten OMRON-Händler.

Lagerung

1. Ziehen Sie den Luftschlauch aus dem Luftanschluss. Falten Sie den Luftschlauch vorsichtig in die Oberarmmanschette.
   Hinweis: Biegen Sie den Luftschlauch nicht übermäßig.


Lagern Sie das Gerät nicht in den folgenden Situationen:

• Wenn das Gerät nass ist.
• An Orten, die extremen Temperaturen, Feuchtigkeit, direkter Sonneneinstrahlung, Staub oder korrosiven Dämpfen ausgesetzt sind.
• An Orten, die Vibrationen, Stößen ausgesetzt sind oder wo es schräg liegt.
• An Orten, die Chemikalien oder korrosiven Dämpfen ausgesetzt sind.

Optionales Zubehör

• Mittlere Oberarmmanschette Armumfang 22 - 32 cm

• Große Oberarmmanschette Armumfang 32 - 42 cm

• Netzteil


Verwendung des optionalen Netzteils

Hinweise:

• Stecken Sie das Netzkabel niemals mit nassen Händen ein oder aus.
• Verwenden Sie nur das für dieses Gerät entwickelte Original-Netzteil. Die Verwendung von nicht unterstützten Netzteilen kann das Gerät beschädigen.

1. Stecken Sie den Netzteilstecker in die Netzteilbuchse auf der rechten Seite des Hauptgeräts.

2. Stecken Sie das Netzteil in eine Steckdose.

Um das Netzteil zu trennen, ziehen Sie zuerst das Netzteil aus der Steckdose und entfernen Sie dann sofort den Netzteilstecker vom Hauptgerät.

Technische Daten

Produktbeschreibung: Automatisches Blutdruckmessgerät

Modell: HEM-8711

Anzeige: LCD-Digitalanzeige

Messmethode: Oszillometrische Methode

Messbereich:

Druck: 0 bis 299 mmHg
Puls: 40 bis 180 Schläge/Min.

Speicher: 14 Messwerte

Genauigkeit:

Druck: ±3 mmHg
Puls: ±5% des Anzeigewertes

Aufpumpen: Automatisch durch elektrische Pumpe

Ablassen: Automatisches Druckablassventil

Nennleistung: DC6V 4W

Stromversorgung: 4 "AAA"-Batterien 1,5V oder Netzteil (optional)

Batterielebensdauer: Kapazität neuer Alkaline-Batterien beträgt etwa 300 Messungen

Angewendeter Teil: = Typ B

Schutz gegen: Intern betriebenes ME-Gerät

Elektrischer Schlag:

(Bei Verwendung nur der Batterien)
= ME-Gerät der Klasse II

Betrieb: 10°C bis 40°C/ 30 bis 85% RH

Temperatur / Luftfeuchtigkeit / Lagertemperatur / Luftfeuchtigkeit / Luftdruck Konsolengewicht / Luftfeuchtigkeit / Luftdruck: -20°C bis 60°C/ 10 bis 95% RH/ 700-1060 hPa

Konsolengewicht: Ca. 245 g ohne Batterien

Manschettengewicht: Ca. 120 g

Außenabmessungen: Ca. 104 (B) mm × 64 (H) mm × 128 (L) mm

Manschettenabmessungen: Ca. 146 mm × 446 mm (Mittlere Manschette: Armumfang 22 bis 32 cm)

Lieferumfang: Hauptgerät, mittlere Manschette, Bedienungsanleitung, Batteriesatz

Hinweise:

• Technische Änderungen vorbehalten.
• Die Entsorgung dieses Produkts und gebrauchter Batterien sollte gemäß den nationalen Vorschriften für die Entsorgung elektronischer Produkte erfolgen.

Bitte lesen Sie diese Bedienungsanleitung vor der Verwendung des Geräts sorgfältig durch.

Anleitung herunterladen

Hier können Sie die vollständige PDF-Version des Handbuchs herunterladen. Sie kann zusätzliche Sicherheitsanweisungen, Garantieinformationen, FCC-Regeln usw. enthalten.

Omron HEM-8711 - Handbuch des automatischen Blutdruckmessgeräts herunterladen

Verfügbare Sprachen
