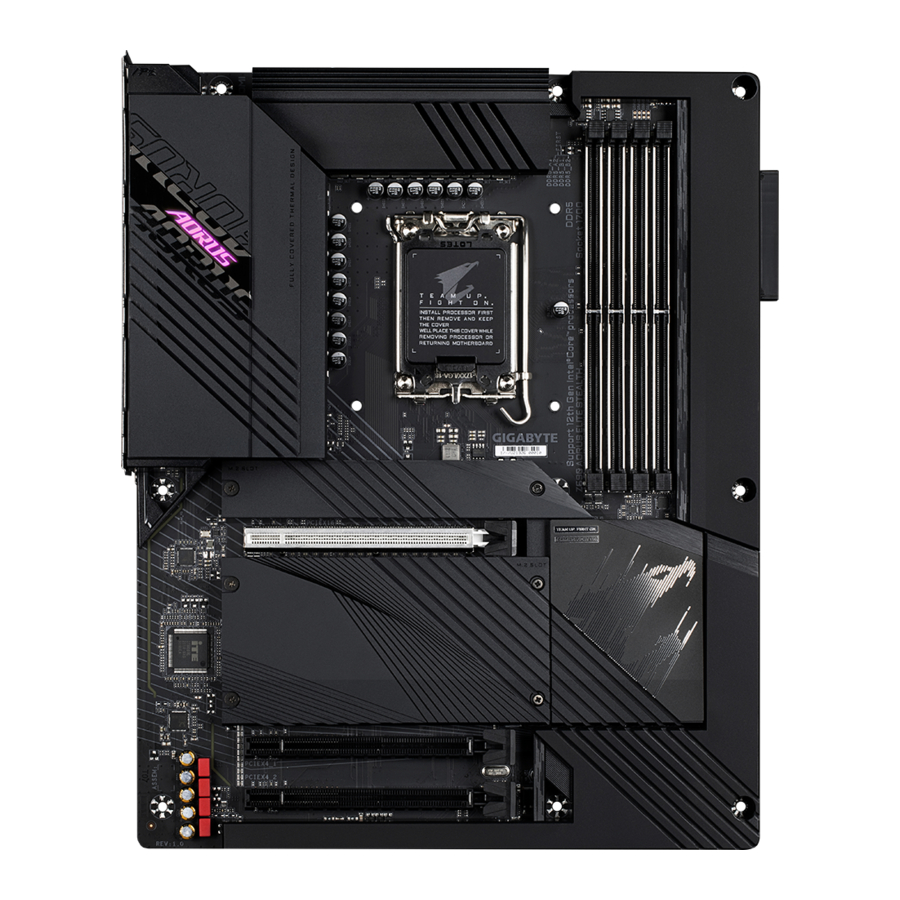

GIGABYTE Z690 A ELITE STEALTH - Εγχειρίδιο μητρικής πλακέτας

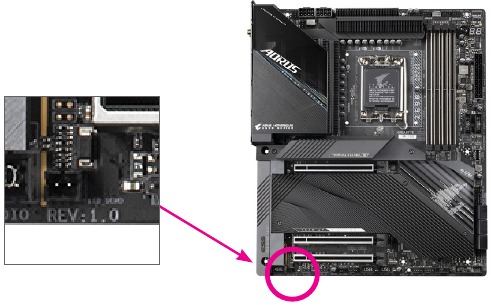

Αναγνώριση της αναθεώρησης του προϊόντος σας

Ο αριθμός αναθεώρησης στη μητρική σας πλακέτα έχει ως εξής: "REV: X.X." Για παράδειγμα, "REV: 1.0" σημαίνει ότι η αναθεώρηση της μητρικής πλακέτας είναι 1.0. Ελέγξτε την αναθεώρηση της μητρικής σας πλακέτας πριν ενημερώσετε το BIOS, τα προγράμματα οδήγησης της μητρικής πλακέτας ή όταν αναζητάτε τεχνικές πληροφορίες.

Παράδειγμα:

Εισαγωγή προϊόντος

Διάταξη συσκευής

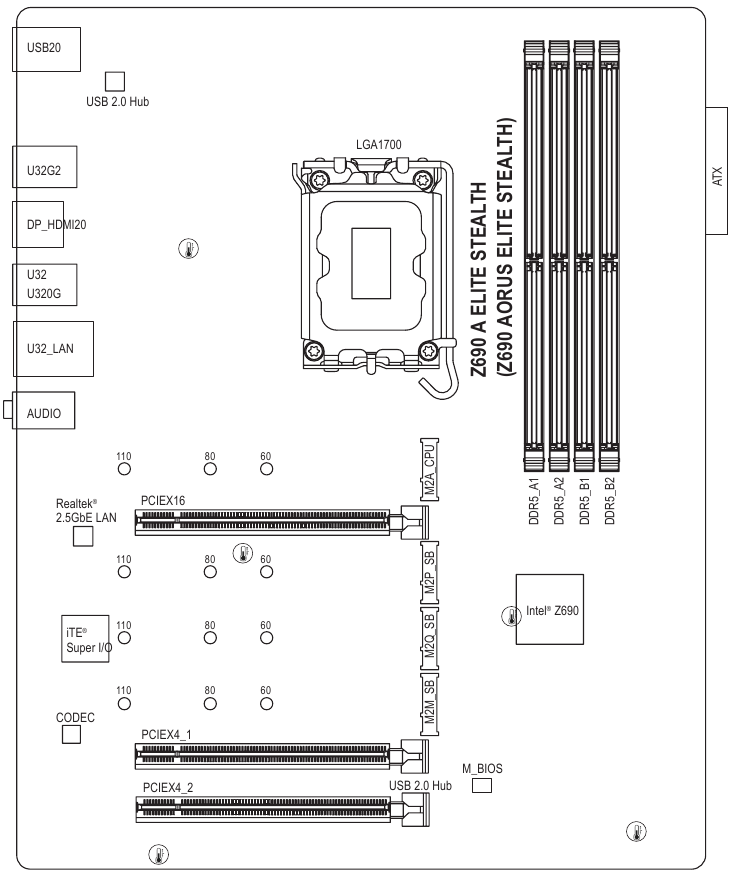

Μπροστινή όψη

Αισθητήρας θερμοκρασίας

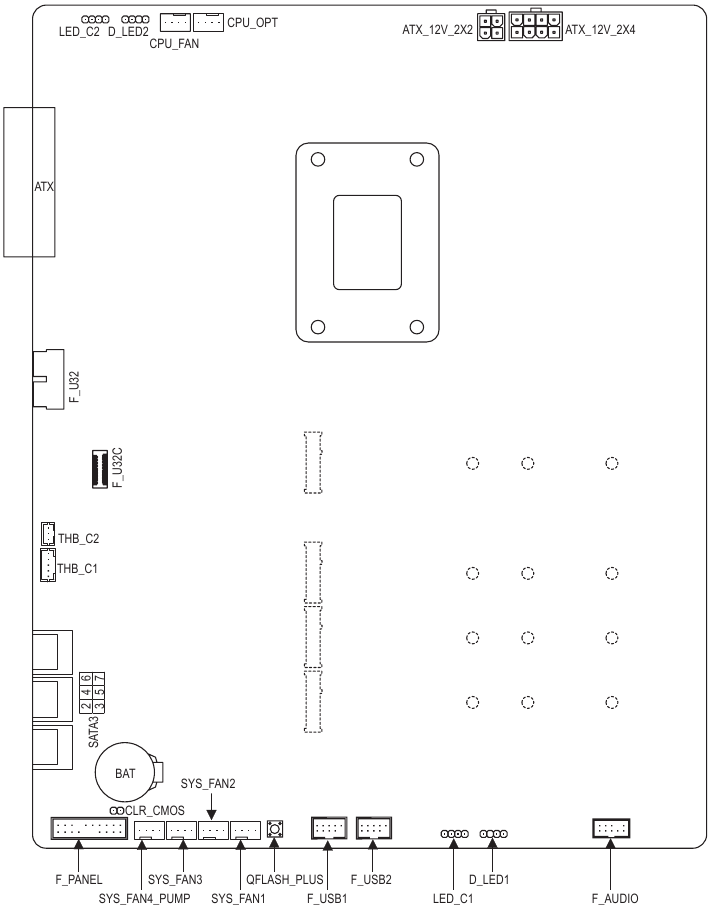

Πίσω όψη

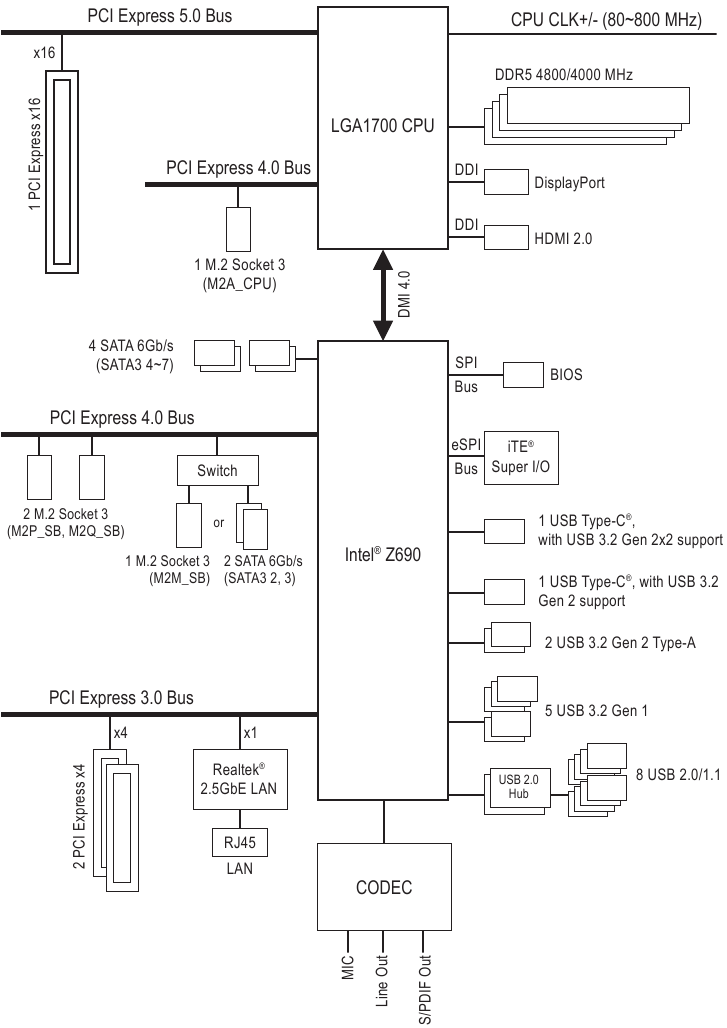

Διάγραμμα μπλοκ συσκευής

Εγκατάσταση υλικού

Προφυλάξεις κατά την εγκατάσταση

Η μητρική πλακέτα περιέχει πολλά ευαίσθητα ηλεκτρονικά κυκλώματα και εξαρτήματα που μπορεί να υποστούν ζημιά ως αποτέλεσμα ηλεκτροστατικής εκφόρτισης (ESD). Πριν από την εγκατάσταση, διαβάστε προσεκτικά το εγχειρίδιο χρήσης και ακολουθήστε αυτές τις διαδικασίες:

• Πριν από την εγκατάσταση, βεβαιωθείτε ότι το περίβλημα είναι κατάλληλο για τη μητρική πλακέτα.
• Πριν από την εγκατάσταση, μην αφαιρέσετε ή σπάσετε το αυτοκόλλητο S/N (Σειριακός Αριθμός) της μητρικής πλακέτας ή το αυτοκόλλητο εγγύησης που παρέχεται από τον προμηθευτή σας. Αυτά τα αυτοκόλλητα απαιτούνται για την επικύρωση της εγγύησης.
• Να αποσυνδέετε πάντα την τροφοδοσία AC αποσυνδέοντας το καλώδιο τροφοδοσίας από την πρίζα πριν εγκαταστήσετε ή αφαιρέσετε τη μητρική πλακέτα ή άλλα εξαρτήματα υλικού.
• Όταν συνδέετε εξαρτήματα υλικού στις εσωτερικές υποδοχές της μητρικής πλακέτας, βεβαιωθείτε ότι είναι συνδεδεμένα σφιχτά και με ασφάλεια.
• Όταν χειρίζεστε τη μητρική πλακέτα, αποφύγετε να αγγίζετε μεταλλικούς ακροδέκτες ή υποδοχές.
• Είναι καλύτερο να φοράτε έναν ιμάντα καρπού ηλεκτροστατικής εκφόρτισης (ESD) όταν χειρίζεστε ηλεκτρονικά εξαρτήματα, όπως μητρική πλακέτα, CPU ή μνήμη. Εάν δεν διαθέτετε ιμάντα καρπού ESD, κρατήστε τα χέρια σας στεγνά και αγγίξτε πρώτα ένα μεταλλικό αντικείμενο για να εξαλείψετε τον στατικό ηλεκτρισμό.
• Πριν εγκαταστήσετε τη μητρική πλακέτα, τοποθετήστε την πάνω σε ένα αντιστατικό μαξιλάρι ή μέσα σε ένα ηλεκτροστατικό δοχείο θωράκισης.
• Πριν συνδέσετε ή αποσυνδέσετε το καλώδιο τροφοδοσίας από τη μητρική πλακέτα, βεβαιωθείτε ότι το τροφοδοτικό έχει απενεργοποιηθεί.
• Πριν ενεργοποιήσετε την τροφοδοσία, βεβαιωθείτε ότι η τάση τροφοδοσίας έχει ρυθμιστεί σύμφωνα με το τοπικό πρότυπο τάσης.
• Πριν χρησιμοποιήσετε το προϊόν, βεβαιωθείτε ότι όλα τα καλώδια και οι υποδοχές τροφοδοσίας των εξαρτημάτων υλικού σας είναι συνδεδεμένα.
• Για να αποφύγετε ζημιά στη μητρική πλακέτα, μην επιτρέψετε στις βίδες να έρθουν σε επαφή με το κύκλωμα της μητρικής πλακέτας ή τα εξαρτήματά της.
• Βεβαιωθείτε ότι δεν υπάρχουν βίδες ή μεταλλικά εξαρτήματα που έχουν απομείνει τοποθετημένα στη μητρική πλακέτα ή μέσα στη θήκη του υπολογιστή.
• Μην τοποθετείτε το σύστημα υπολογιστή σε μια ανώμαλη επιφάνεια.
• Μην τοποθετείτε το σύστημα υπολογιστή σε περιβάλλον υψηλής θερμοκρασίας ή υγρασίας.
• Η ενεργοποίηση της τροφοδοσίας του υπολογιστή κατά τη διαδικασία εγκατάστασης μπορεί να οδηγήσει σε ζημιά στα εξαρτήματα του συστήματος καθώς και σε σωματική βλάβη του χρήστη.
• Εάν δεν είστε βέβαιοι για κάποιο βήμα εγκατάστασης ή έχετε κάποιο πρόβλημα που σχετίζεται με τη χρήση του προϊόντος, συμβουλευτείτε έναν πιστοποιημένο τεχνικό υπολογιστών.
• Εάν χρησιμοποιείτε έναν προσαρμογέα, ένα καλώδιο επέκτασης τροφοδοσίας ή ένα πολύμπριζο, φροντίστε να συμβουλευτείτε τις οδηγίες εγκατάστασης ή/και γείωσης.

Προδιαγραφές προϊόντος

CPU	LGA1700 socket: Support for 13th Generation Intel Core Processors and 12th Generation Intel Core, Pentium Gold and Celeron Processors (Μεταβείτε στον ιστότοπο της GIGABYTE για την πιο πρόσφατη λίστα υποστήριξης CPU.) Η κρυφή μνήμη L3 διαφέρει ανάλογα με την CPU
Chipset	Intel Z690 Express Chipset
Memory	13th Generation Intel Core i9/i7 Processors: Support for DDR5 5600/5200/4800/4400 MT/s memory modules 13th Generation Intel Core i5/i3 and 12th Generation Intel Core, Pentium Gold and Celeron Processors: Support for DDR5 4800/4400 MT/s memory modules 4 x DDR5 DIMM sockets supporting up to 192 GB (48 GB single DIMM capacity) of system memory Dual channel memory architecture Support for ECC Un-buffered DIMM 1Rx8/2Rx8 memory modules (operate in non-ECC mode) Support for non-ECC Un-buffered DIMM 1Rx8/2Rx8/1Rx16 memory modules Support for Extreme Memory Profile (XMP) memory modules (The CPU and memory configuration may affect the supported memory types, data rate (speed), and number of DRAM modules, please refer to "Memory Support List" (Λίστα υποστήριξης μνήμης) on GIGABYTE's website for more information.)
Onboard Graphics	Integrated Graphics Processor-Intel HD Graphics support: 1 x HDMI port, supporting a maximum resolution of 4096x2160@60 Hz * Support for HDMI 2.0 version and HDCP 2.3. 1 x DisplayPort, supporting a maximum resolution of 4096x2304@60 Hz * Support for DisplayPort 1.2 version and HDCP 2.3 (Graphics specifications may vary depending on CPU support.)
Audio	Realtek ALC1220-VB CODEC * The back panel line out jack supports DSD audio. High Definition Audio 2-channel analog output Support for S/PDIF Out 7.1-channel digital signals * Actual output of digital signals may vary depending on the playback content and software used, and an external DAC is required.
LAN	Realtek 2.5GbE LAN chip (2.5 Gbps/1 Gbps/100 Mbps)
Expansion Slots	1 x PCI Express x16 slot, running at x16 (PCIEX16) * For optimum performance, if only one PCI Express graphics card is to be installed, be sure to install it in the PCIEX16 slot. (The PCIEX16 slot conforms to PCI Express 5.0 standard.) 2 x PCI Express x16 slots, running at x4 (PCIEX4_1, PCIEX4_2) (The PCIEX4 slots conform to PCI Express 3.0 standard.)
Storage Interface	CPU: 1 x M.2 connector (Socket 3, M key, type 2260/2280/22110 PCIe 4.0 x4/x2 SSD support) (M2A_CPU) Chipset: 2 x M.2 connectors (Socket 3, M key, type 2260/2280/22110 PCIe 4.0 x4/x2 SSD support) (M2P_SB/M2Q_SB) 1 x M.2 connector (Socket 3, M key, type 2260/2280/22110 SATA and PCIe 4.0 x4/x2 SSD support) (M2M_SB) 6 x SATA 6Gb/s connectors Support for RAID 0, RAID 1, RAID 5, and RAID 10 * Refer to "Internal Connectors," (Εσωτερικές συνδέσεις) for the installation notices for the M.2 and SATA connectors. Intel Optane Memory Ready * System acceleration with Intel Optane Memory can only be enabled on the M.2 connectors supported by the Chipset.
USB	Chipset: 1 x USB Type-C port on the back panel, with USB 3.2 Gen 2x2 support 1 x USB Type-C port with USB 3.2 Gen 2 support, available through the internal USB header 2 x USB 3.2 Gen 2 Type-A ports (red) on the back panel 5 x USB 3.2 Gen 1 ports (3 ports on the back panel, 2 ports available through the internal USB header) Chipset+2 USB 2.0 Hubs: 8 x USB 2.0/1.1 ports (4 ports on the back panel, 4 ports available through the internal USB headers)
Internal Connectors	1 x 24-pin ATX main power connector 1 x 8-pin ATX 12V power connector 1 x 4-pin ATX 12V power connector 1 x CPU fan header 1 x CPU fan/water cooling pump header 3 x system fan headers 1 x system fan/water cooling pump header 2 x addressable LED strip headers 2 x RGB LED strip headers 4 x M.2 Socket 3 connectors 6 x SATA 6Gb/s connectors 1 x front panel header 1 x front panel audio header 1 x USB Type-C header, with USB 3.2 Gen 2 support 1 x USB 3.2 Gen 1 header 2 x USB 2.0/1.1 headers 2 x Thunderbolt add-in card connectors 1 x Q-Flash Plus button 1 x Clear CMOS jumper
Back Panel Connectors	1 x USB Type-C port, with USB 3.2 Gen 2x2 support 2 x USB 3.2 Gen 2 Type-A ports (red) 3 x USB 3.2 Gen 1 ports 4 x USB 2.0/1.1 ports 1 x HDMI 2.0 port 1 x DisplayPort 1 x RJ-45 port 1 x optical S/PDIF Out connector 2 x audio jacks
I/O Controller	iTE I/O Controller Chip
Hardware Monitor	Voltage detection Temperature detection Fan speed detection Water cooling flow rate detection Fan fail warning Fan speed control * Whether the fan (pump) speed control function is supported will depend on the fan (pump) you install.
BIOS	1 x 256 Mbit flash Use of licensed AMI UEFI BIOS PnP 1.0a, DMI 2.7, WfM 2.0, SM BIOS 2.7, ACPI 5.0

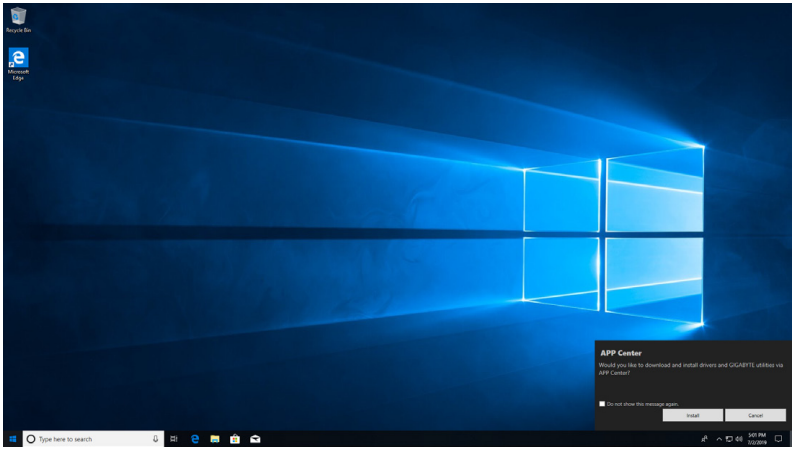

Unique Features	Support for APP Center * Available applications in APP Center may vary by motherboard model. Supported functions of each application may also vary depending on motherboard specifications. @BIOS EasyTune RGB Fusion Smart Backup System Information Viewer Support for Q-Flash Plus Support for Q-Flash Support for Xpress Install
Bundled Software	Norton Internet Security (OEM version) LAN bandwidth management software
Operating System	Support for Windows 11 64-bit Support for Windows 10 64-bit
Form Factor	ATX Form Factor; 30.5cm x 24.4cm

* Η GIGABYTE διατηρεί το δικαίωμα να προβεί σε οποιεσδήποτε αλλαγές στις προδιαγραφές του προϊόντος και στις πληροφορίες που σχετίζονται με το προϊόν χωρίς προηγούμενη ειδοποίηση.

Please visit GIGABYTE's website for support lists of CPU, memory modules, SSDs, and M.2 devices.

Please visit the SERVICE/SUPPORT\Utility page on GIGABYTE's website to download the latest version of apps.

Εγκατάσταση της CPU και της ψύκτρας CPU

Διαβάστε τις παρακάτω οδηγίες πριν ξεκινήσετε την εγκατάσταση της CPU:

• Βεβαιωθείτε ότι η μητρική πλακέτα υποστηρίζει την CPU. (Μεταβείτε στον ιστότοπο της GIGABYTE για την πιο πρόσφατη λίστα υποστήριξης CPU.)
• Να απενεργοποιείτε πάντα τον υπολογιστή και να αποσυνδέετε το καλώδιο ρεύματος από την πρίζα πριν από την εγκατάσταση της CPU για να αποφύγετε ζημιά στο υλικό.
• Εντοπίστε το pin ένα της CPU. Η CPU δεν μπορεί να εισαχθεί εάν δεν είναι σωστά προσανατολισμένη. (Ή μπορείτε να εντοπίσετε τις εγκοπές και στις δύο πλευρές της CPU και τα πλήκτρα ευθυγράμμισης στην υποδοχή CPU.)
• Εφαρμόστε μια ομοιόμορφη και λεπτή στρώση θερμικής πάστας στην επιφάνεια της CPU.
• Μην ενεργοποιείτε τον υπολογιστή εάν δεν είναι εγκατεστημένη η ψύκτρα της CPU, διαφορετικά μπορεί να προκληθεί υπερθέρμανση και ζημιά στην CPU.
• Ρυθμίστε τη συχνότητα κεντρικού υπολογιστή CPU σύμφωνα με τις προδιαγραφές της CPU. Δεν συνιστάται η ρύθμιση της συχνότητας του διαύλου συστήματος πέρα από τις προδιαγραφές του υλικού, καθώς δεν πληροί τις τυπικές απαιτήσεις για τα περιφερειακά. Εάν θέλετε να ρυθμίσετε τη συχνότητα πέρα από τις τυπικές προδιαγραφές, κάντε το σύμφωνα με τις προδιαγραφές του υλικού σας, συμπεριλαμβανομένης της CPU, της κάρτας γραφικών, της μνήμης, του σκληρού δίσκου κ.λπ.

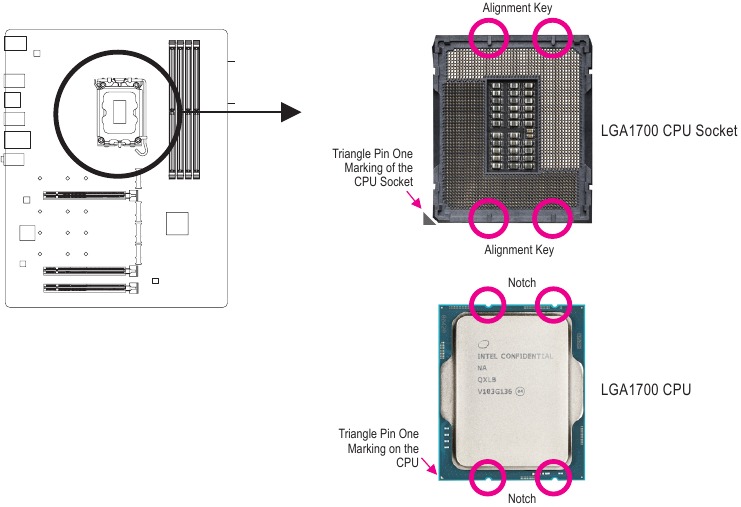

Σημειώστε τον προσανατολισμό της CPU

Σημειώστε τα πλήκτρα ευθυγράμμισης στην υποδοχή CPU της μητρικής πλακέτας και τις εγκοπές στην CPU.

Μην αφαιρέσετε το κάλυμμα της υποδοχής CPU πριν εισαγάγετε την CPU. Μπορεί να αναπηδήσει από την πλάκα φόρτωσης αυτόματα μετά την εισαγωγή της CPU και το κλείσιμο της πλάκας φόρτωσης.

Επισκεφτείτε τον ιστότοπο της GIGABYTE για λεπτομέρειες σχετικά με την εγκατάσταση υλικού.

Εγκατάσταση της CPU

Ακολουθήστε τα παρακάτω βήματα για να εγκαταστήσετε σωστά την CPU στην υποδοχή CPU της μητρικής πλακέτας.

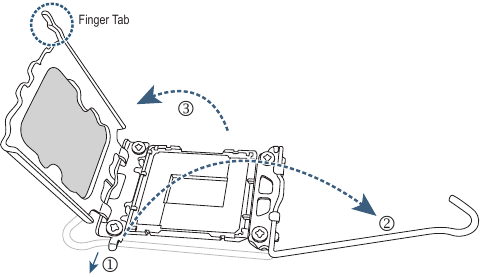

1. 1. Πιέστε απαλά τη λαβή του μοχλού της υποδοχής CPU προς τα κάτω και μακριά από την υποδοχή.
   2. Ανασηκώστε εντελώς το μοχλό ασφάλισης της υποδοχής CPU.
   3. Χρησιμοποιήστε τη γλωττίδα δακτύλου στην πλευρά της μεταλλικής πλάκας φόρτωσης για να σηκώσετε και να ανοίξετε τη μεταλλική πλάκα φόρτωσης με το πλαστικό προστατευτικό κάλυμμα προσαρτημένο σε αυτήν.

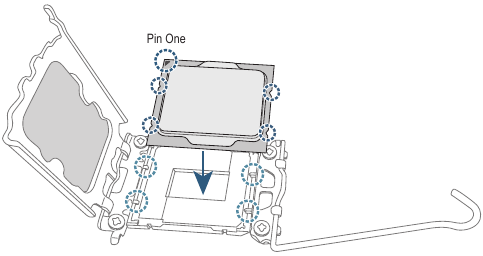

2. Κρατήστε την CPU με τα δάχτυλά σας από τις άκρες. Ευθυγραμμίστε τη σήμανση του pin ένα της CPU (τρίγωνο) με τη γωνία του pin ένα της υποδοχής CPU (ή μπορείτε να ευθυγραμμίσετε τις εγκοπές της CPU με τα πλήκτρα ευθυγράμμισης της υποδοχής) και εισαγάγετε απαλά την CPU στη θέση της.

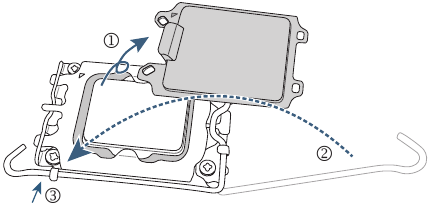

3. Βεβαιωθείτε ότι η CPU είναι σωστά εγκατεστημένη και, στη συνέχεια, κλείστε την πλάκα φόρτωσης. Το πλαστικό προστατευτικό κάλυμμα θα αναπηδήσει, απλώς αφαιρέστε το. Ασφαλίστε το μοχλό κάτω από τη γλωττίδα συγκράτησής του για να ολοκληρώσετε την εγκατάσταση της CPU.
   *Αντικαθιστάτε πάντα το πλαστικό προστατευτικό κάλυμμα όταν η CPU δεν είναι εγκατεστημένη για να προστατεύσετε την υποδοχή CPU.


Μην ασκήσετε δύναμη για να εμπλέξετε το μοχλό ασφάλισης της υποδοχής CPU όταν η CPU δεν είναι εγκατεστημένη σωστά, καθώς αυτό θα μπορούσε να προκαλέσει ζημιά στην CPU και στην υποδοχή CPU.

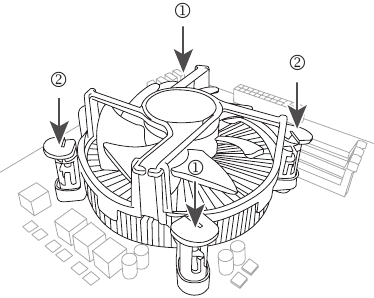

Εγκατάσταση της ψύκτρας CPU

Φροντίστε να εγκαταστήσετε την ψύκτρα CPU μετά την εγκατάσταση της CPU. (Η πραγματική διαδικασία εγκατάστασης μπορεί να διαφέρει ανάλογα με την ψύκτρα CPU που θα χρησιμοποιηθεί. Ανατρέξτε στο εγχειρίδιο χρήστη για την ψύκτρα CPU σας.)

1. Εφαρμόστε μια ομοιόμορφη και λεπτή στρώση θερμικής πάστας στην επιφάνεια της εγκατεστημένης CPU.

2. Τοποθετήστε την ψύκτρα πάνω από την CPU, ευθυγραμμίζοντας τα τέσσερα μπουτόν με τις οπές των μπουτόν στη μητρική πλακέτα. Πιέστε προς τα κάτω τα μπουτόν διαγώνια.

3. Τέλος, συνδέστε το βύσμα τροφοδοσίας της ψύκτρας CPU στην κεφαλίδα ανεμιστήρα CPU (CPU_FAN) στη μητρική πλακέτα.

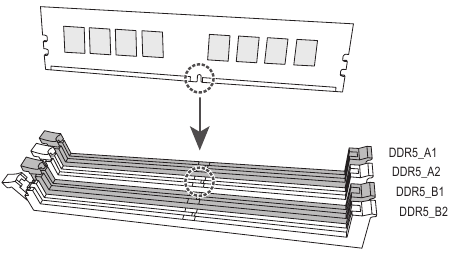

Εγκατάσταση της μνήμης

Διαβάστε τις παρακάτω οδηγίες πριν ξεκινήσετε την εγκατάσταση της μνήμης:

• Βεβαιωθείτε ότι η μητρική πλακέτα υποστηρίζει τη μνήμη. Συνιστάται η χρήση μνήμης ίδιας χωρητικότητας, μάρκας, ταχύτητας και chip. (Μεταβείτε στον ιστότοπο της GIGABYTE για τις πιο πρόσφατες υποστηριζόμενες ταχύτητες μνήμης και μονάδες μνήμης.)
• Να απενεργοποιείτε πάντα τον υπολογιστή και να αποσυνδέετε το καλώδιο ρεύματος από την πρίζα πριν από την εγκατάσταση της μνήμης για να αποφύγετε ζημιά στο υλικό.
• Οι μονάδες μνήμης έχουν αλάνθαστο σχεδιασμό. Μια μονάδα μνήμης μπορεί να εγκατασταθεί μόνο σε μία κατεύθυνση. Εάν δεν μπορείτε να εισαγάγετε τη μνήμη, αλλάξτε την κατεύθυνση.

Διαμόρφωση μνήμης διπλού καναλιού
Αυτή η μητρική πλακέτα παρέχει τέσσερις υποδοχές μνήμης και υποστηρίζει την τεχνολογία διπλού καναλιού. Μετά την εγκατάσταση της μνήμης, το BIOS θα εντοπίσει αυτόματα τις προδιαγραφές και τη χωρητικότητα της μνήμης. Η ενεργοποίηση της λειτουργίας μνήμης διπλού καναλιού θα διπλασιάσει το αρχικό εύρος ζώνης μνήμης. Οι τέσσερις υποδοχές μνήμης χωρίζονται σε δύο κανάλια και κάθε κανάλι έχει δύο υποδοχές μνήμης ως εξής:

• Κανάλι A: DDR5_A1, DDR5_A2
• Κανάλι B: DDR5_B1, DDR5_B2

* Προτεινόμενη διαμόρφωση μνήμης διπλού καναλιού:

	DDR5_A1	DDR5_A2	DDR5_B1	DDR5_B2
2 μονάδες	- -	DS/SS	- -	DS/SS
4 μονάδες	DS/SS	DS/SS	DS/SS	DS/SS

(SS=Μονής όψης, DS=Διπλής όψης, "- -"=Χωρίς μνήμη)

Λόγω περιορισμών της CPU, διαβάστε τις παρακάτω οδηγίες πριν εγκαταστήσετε τη μνήμη σε λειτουργία διπλού καναλιού.

1. Η λειτουργία διπλού καναλιού δεν μπορεί να ενεργοποιηθεί εάν είναι εγκατεστημένη μόνο μία μονάδα μνήμης.
2. Κατά την ενεργοποίηση της λειτουργίας διπλού καναλιού με δύο ή τέσσερις μονάδες μνήμης, συνιστάται η χρήση μνήμης ίδιας χωρητικότητας, μάρκας, ταχύτητας και chip.


Κατά την εγκατάσταση μιας μεμονωμένης μονάδας μνήμης, συνιστούμε να την εγκαταστήσετε στην υποδοχή DDR5_A2.

Εγκατάσταση μιας κάρτας επέκτασης

Διαβάστε τις παρακάτω οδηγίες πριν ξεκινήσετε την εγκατάσταση μιας κάρτας επέκτασης:

• Βεβαιωθείτε ότι η μητρική πλακέτα υποστηρίζει την κάρτα επέκτασης. Διαβάστε προσεκτικά το εγχειρίδιο που συνόδευε την κάρτα επέκτασής σας.
• Να απενεργοποιείτε πάντα τον υπολογιστή και να αποσυνδέετε το καλώδιο ρεύματος από την πρίζα πριν από την εγκατάσταση μιας κάρτας επέκτασης για να αποφύγετε ζημιά στο υλικό.

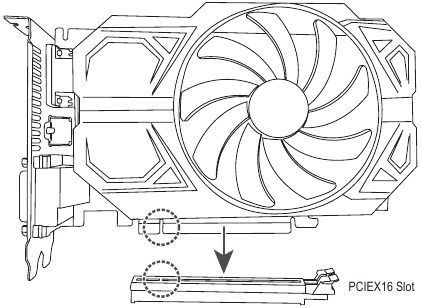

Ακολουθήστε τα παρακάτω βήματα για να εγκαταστήσετε σωστά την κάρτα επέκτασής σας στην υποδοχή επέκτασης.

1. Εντοπίστε μια υποδοχή επέκτασης που υποστηρίζει την κάρτα σας. Αφαιρέστε το μεταλλικό κάλυμμα της υποδοχής από τον πίσω πίνακα του πλαισίου.
2. Ευθυγραμμίστε την κάρτα με την υποδοχή και πιέστε προς τα κάτω την κάρτα μέχρι να καθίσει πλήρως στην υποδοχή.

3. Βεβαιωθείτε ότι οι μεταλλικές επαφές στην κάρτα είναι πλήρως εισαγμένες στην υποδοχή.
4. Ασφαλίστε το μεταλλικό στήριγμα της κάρτας στον πίσω πίνακα του πλαισίου με μια βίδα.
5. Μετά την εγκατάσταση όλων των καρτών επέκτασης, αντικαταστήστε το(τα) κάλυμμα(τα) του πλαισίου.
6. Ενεργοποιήστε τον υπολογιστή σας. Εάν είναι απαραίτητο, μεταβείτε στο BIOS Setup για να κάνετε τυχόν απαιτούμενες αλλαγές BIOS για τη(τις) κάρτα(ες) επέκτασής σας.
7. Εγκαταστήστε το πρόγραμμα οδήγησης που παρέχεται με την κάρτα επέκτασης στο λειτουργικό σας σύστημα.

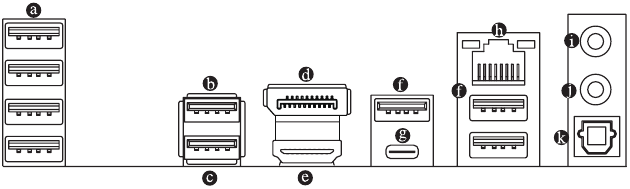

Συνδέσεις πίσω πλαισίου

1. Θύρα USB 2.0/1.1
   Η θύρα USB υποστηρίζει τις προδιαγραφές USB 2.0/1.1. Χρησιμοποιήστε αυτήν τη θύρα για συσκευές USB.
2. Θύρα USB 3.2 Gen 2 Type-A (Κόκκινη)
   Η θύρα USB 3.2 Gen 2 υποστηρίζει τις προδιαγραφές USB 3.2 Gen 2 και είναι συμβατή με τις προδιαγραφές USB 3.2 Gen 1 και USB 2.0. Χρησιμοποιήστε αυτήν τη θύρα για συσκευές USB.
3. Θύρα USB 3.2 Gen 2 Type-A (Κόκκινη) (Θύρα Q-Flash Plus)
   Η θύρα USB 3.2 Gen 2 υποστηρίζει τις προδιαγραφές USB 3.2 Gen 2 και είναι συμβατή με τις προδιαγραφές USB 3.2 Gen 1 και USB 2.0. Χρησιμοποιήστε αυτήν τη θύρα για συσκευές USB. Πριν χρησιμοποιήσετε το Q-Flash Plus (Σημείωση), φροντίστε να εισαγάγετε πρώτα τη μονάδα flash USB σε αυτήν τη θύρα.
4. DisplayPort
   Η DisplayPort παρέχει ψηφιακή εικόνα και ήχο υψηλής ποιότητας, υποστηρίζοντας αμφίδρομη μετάδοση ήχου. Η DisplayPort μπορεί να υποστηρίξει μηχανισμούς προστασίας περιεχομένου HDCP 2.3. Μπορείτε να χρησιμοποιήσετε αυτήν τη θύρα για να συνδέσετε την οθόνη που υποστηρίζει DisplayPort. Σημείωση: Η τεχνολογία DisplayPort μπορεί να υποστηρίξει μέγιστη ανάλυση 4096x2304@60 Hz, αλλά οι πραγματικές υποστηριζόμενες αναλύσεις εξαρτώνται από την οθόνη που χρησιμοποιείται.
5. Θύρα HDMI 2.0
   Η θύρα HDMI υποστηρίζει HDCP 2.3 και μορφές Dolby TrueHD και DTS HD Master Audio. Υποστηρίζει επίσης έξοδο ήχου LPCM 7.1 καναλιών έως 192 KHz/24 bit. Μπορείτε να χρησιμοποιήσετε αυτήν τη θύρα για να συνδέσετε την οθόνη που υποστηρίζει HDMI. Η μέγιστη υποστηριζόμενη ανάλυση είναι 4096x2160@60 Hz, αλλά οι πραγματικές υποστηριζόμενες αναλύσεις εξαρτώνται από την οθόνη που χρησιμοποιείται.
   Μετά την εγκατάσταση της συσκευής HDMI/DisplayPort, φροντίστε να ορίσετε την προεπιλεγμένη συσκευή αναπαραγωγής ήχου σε HDMI/DisplayPort. (Το όνομα στοιχείου ενδέχεται να διαφέρει ανάλογα με το λειτουργικό σας σύστημα.)
6. Θύρα USB 3.2 Gen 1
   Η θύρα USB 3.2 Gen 1 υποστηρίζει τις προδιαγραφές USB 3.2 Gen 1 και είναι συμβατή με τις προδιαγραφές USB 2.0. Χρησιμοποιήστε αυτήν τη θύρα για συσκευές USB.
7. Θύρα USB Type-C (με υποστήριξη USB 3.2 Gen 2x2)
   Η αντιστρέψιμη θύρα USB υποστηρίζει τις προδιαγραφές USB 3.2 Gen 2x2 και είναι συμβατή με τις προδιαγραφές USB 3.2 Gen 2, USB 3.2 Gen 1 και USB 2.0. Χρησιμοποιήστε αυτήν τη θύρα για συσκευές USB.
8. Θύρα RJ-45 LAN
   Η θύρα Gigabit Ethernet LAN παρέχει σύνδεση στο Διαδίκτυο με ρυθμό δεδομένων έως και 2,5 Gbps. Τα παρακάτω περιγράφουν τις καταστάσεις των LED της θύρας LAN.


LED ταχύτητας:
Κατάσταση	Περιγραφή
Πορτοκαλί	Ρυθμός δεδομένων 2,5 Gbps
Πράσινο	Ρυθμός δεδομένων 1 Gbps
Απενεργοποίηση	Ρυθμός δεδομένων 100 Mbps
LED δραστηριότητας:
Κατάσταση	Περιγραφή
Αναβοσβήνει	Πραγματοποιείται μετάδοση ή λήψη δεδομένων
Απενεργοποίηση	Δεν πραγματοποιείται μετάδοση ή λήψη δεδομένων

9. Έξοδος γραμμής
   Η υποδοχή εξόδου γραμμής.
10. Είσοδος μικροφώνου
    Η υποδοχή εισόδου μικροφώνου.
11. Οπτικός σύνδεσμος εξόδου S/PDIF
    Αυτός ο σύνδεσμος παρέχει ψηφιακή έξοδο ήχου σε ένα εξωτερικό σύστημα ήχου που υποστηρίζει ψηφιακό οπτικό ήχο.
    Πριν χρησιμοποιήσετε αυτήν τη δυνατότητα, βεβαιωθείτε ότι το σύστημα ήχου σας παρέχει έναν οπτικό σύνδεσμο εισόδου ψηφιακού ήχου.

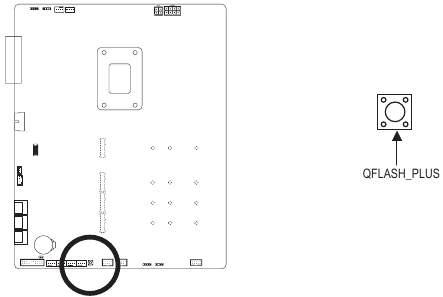

(Σημείωση) Για να ενεργοποιήσετε τη λειτουργία Q-Flash Plus, μεταβείτε στη σελίδα "Μοναδικά χαρακτηριστικά" του ιστότοπου της GIGABYTE για περισσότερες πληροφορίες.

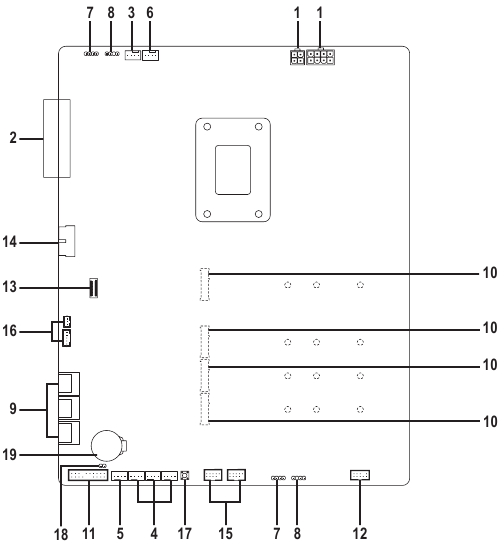

Εσωτερικές Συνδέσεις

ATX_12V_2X2/ATX_12V_2X4	F_PANEL
ATX	F_AUDIO
CPU_FAN	F_U32C
SYS_FAN1/2/3	F_U32
SYS_FAN4_PUMP	F_USB1/F_USB2

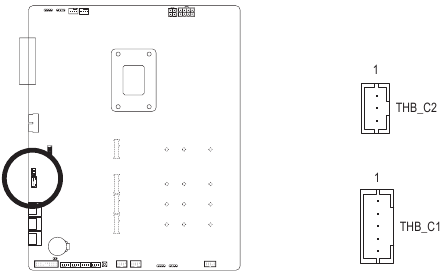

CPU_OPT	THB_C1/THB_C2
LED_C1/LED_C2	QFLASH_PLUS
D_LED1/D_LED2	CLR_CMOS
SATA3 2/3/4/5/6/7	BAT

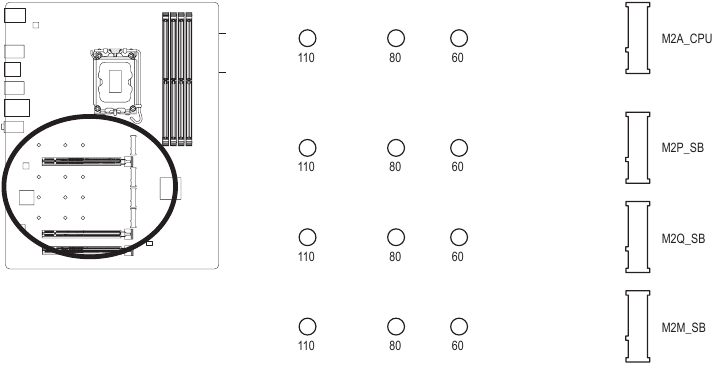

M2A_CPU/M2P_SB/M2Q_SB/M2M_SB

Διαβάστε τις παρακάτω οδηγίες πριν συνδέσετε εξωτερικές συσκευές:

• Αρχικά βεβαιωθείτε ότι οι συσκευές σας είναι συμβατές με τις συνδέσεις που θέλετε να συνδέσετε.
• Πριν εγκαταστήσετε τις συσκευές, φροντίστε να απενεργοποιήσετε τις συσκευές και τον υπολογιστή σας. Αποσυνδέστε το καλώδιο ρεύματος από την πρίζα για να αποφύγετε ζημιά στις συσκευές.
• Αφού εγκαταστήσετε τη συσκευή και πριν ενεργοποιήσετε τον υπολογιστή, βεβαιωθείτε ότι το καλώδιο της συσκευής έχει συνδεθεί με ασφάλεια στον σύνδεσμο της μητρικής πλακέτας.

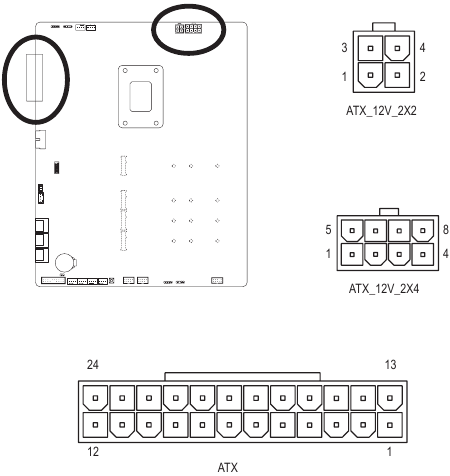

1/2. ATX_12V_2X2/ATX_12V_2X4/ATX (2x2, 2x4, 12V Συνδέσεις Τροφοδοσίας και 2x12 Κύρια Σύνδεση Τροφοδοσίας)
Με τη χρήση του συνδέσμου τροφοδοσίας, το τροφοδοτικό μπορεί να παρέχει αρκετή σταθερή ισχύ σε όλα τα εξαρτήματα της μητρικής πλακέτας. Πριν συνδέσετε τον σύνδεσμο τροφοδοσίας, βεβαιωθείτε πρώτα ότι το τροφοδοτικό είναι απενεργοποιημένο και ότι όλες οι συσκευές είναι σωστά εγκατεστημένες. Ο σύνδεσμος τροφοδοσίας διαθέτει αλάνθαστο σχεδιασμό. Συνδέστε το καλώδιο τροφοδοσίας στον σύνδεσμο τροφοδοσίας με τον σωστό προσανατολισμό.
Ο σύνδεσμος τροφοδοσίας 12V παρέχει κυρίως ισχύ στην CPU. Εάν ο σύνδεσμος τροφοδοσίας 12V δεν είναι συνδεδεμένος, ο υπολογιστής δεν θα ξεκινήσει.
Για να ικανοποιηθούν οι απαιτήσεις επέκτασης, συνιστάται η χρήση ενός τροφοδοτικού που μπορεί να αντέξει υψηλή κατανάλωση ενέργειας (500W ή μεγαλύτερη). Εάν χρησιμοποιηθεί ένα τροφοδοτικό που δεν παρέχει την απαιτούμενη ισχύ, το αποτέλεσμα μπορεί να οδηγήσει σε ένα ασταθές ή μη εκκινήσιμο σύστημα.

ATX_12V_2X2:
Αρ. ακροδέκτη	Ορισμός
1	GND
2	GND
3	+12V
4	+12V
ATX_12V_2X4:
Αρ. ακροδέκτη	Ορισμός
1	GND (Μόνο για 2x4 ακροδέκτες 12V)
2	GND (Μόνο για 2x4 ακροδέκτες 12V)
3	GND
4	GND
5	+12V (Μόνο για 2x4 ακροδέκτες 12V)
6	+12V (Μόνο για 2x4 ακροδέκτες 12V)
7	+12V
8	+12V
ATX
Αρ. ακροδέκτη	Ορισμός	Αρ. ακροδέκτη	Ορισμός
1	3.3V	13	3.3V
2	3.3V	14	-12V
3	GND	15	GND
4	+5V	16	PS_ON (απαλό On/Off)
5	GND	17	GND
6	+5V	18	GND
7	GND	19	GND
8	Power Good	20	NC
9	5VSB (σε αναμονή +5V)	21	+5V
10	+12V	22	+5V
11	+12V (Μόνο για ATX 2x12 ακροδεκτών)	23	+5V (Μόνο για ATX 2x12 ακροδεκτών)
12	3.3V (Μόνο για ATX 2x12 ακροδεκτών)	24	GND (Μόνο για ATX 2x12 ακροδεκτών)

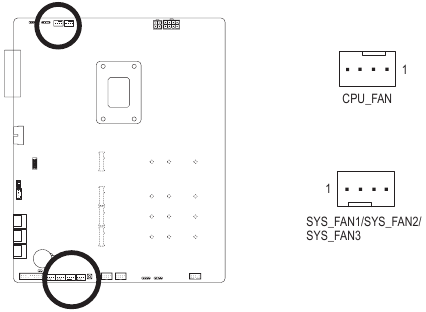

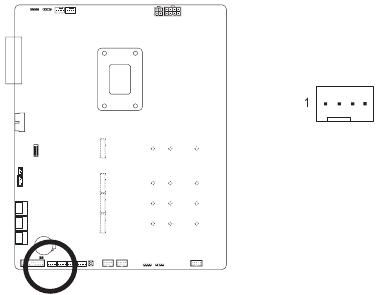

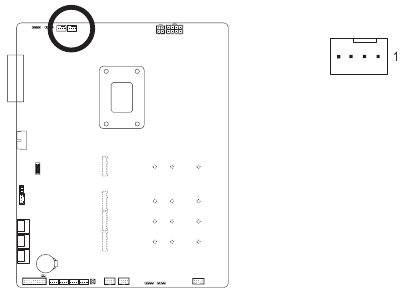

3/4. CPU_FAN/SYS_FAN1/2/3 (Επικεφαλίδες Ανεμιστήρα)
Όλες οι επικεφαλίδες ανεμιστήρα σε αυτήν τη μητρική πλακέτα είναι 4 ακροδεκτών. Οι περισσότερες επικεφαλίδες ανεμιστήρα διαθέτουν αλάνθαστο σχεδιασμό εισαγωγής. Όταν συνδέετε ένα καλώδιο ανεμιστήρα, φροντίστε να το συνδέσετε με τον σωστό προσανατολισμό (το μαύρο καλώδιο σύνδεσης είναι το καλώδιο γείωσης). Η λειτουργία ελέγχου ταχύτητας απαιτεί τη χρήση ενός ανεμιστήρα με σχεδιασμό ελέγχου ταχύτητας ανεμιστήρα. Για βέλτιστη απαγωγή θερμότητας, συνιστάται η εγκατάσταση ενός ανεμιστήρα συστήματος μέσα στο πλαίσιο.

Αρ. ακροδέκτη	Ορισμός
1	GND
2	Έλεγχος Ταχύτητας Τάσης
3	Αίσθηση
4	Έλεγχος Ταχύτητας PWM

5. SYS_FAN4_PUMP (Επικεφαλίδα Ανεμιστήρα Συστήματος/Αντλίας Υδρόψυξης)
   Η επικεφαλίδα ανεμιστήρα/αντλίας είναι 4 ακροδεκτών και διαθέτει αλάνθαστο σχεδιασμό εισαγωγής. Οι περισσότερες επικεφαλίδες ανεμιστήρα διαθέτουν αλάνθαστο σχεδιασμό εισαγωγής. Όταν συνδέετε ένα καλώδιο ανεμιστήρα, φροντίστε να το συνδέσετε με τον σωστό προσανατολισμό (το μαύρο καλώδιο σύνδεσης είναι το καλώδιο γείωσης). Η λειτουργία ελέγχου ταχύτητας απαιτεί τη χρήση ενός ανεμιστήρα με σχεδιασμό ελέγχου ταχύτητας ανεμιστήρα. Για βέλτιστη απαγωγή θερμότητας, συνιστάται η εγκατάσταση ενός ανεμιστήρα συστήματος μέσα στο πλαίσιο. Η επικεφαλίδα παρέχει επίσης έλεγχο ταχύτητας για μια αντλία υδρόψυξης. Μεταβείτε στη σελίδα "BIOS Setup" (Ρύθμιση BIOS) του ιστότοπου της GIGABYTE και αναζητήστε το "Smart Fan 6" για περισσότερες πληροφορίες.


Αρ. ακροδέκτη	Ορισμός
1	GND
2	Έλεγχος Ταχύτητας Τάσης
3	Αίσθηση
4	Έλεγχος Ταχύτητας PWM

• Βεβαιωθείτε ότι έχετε συνδέσει τα καλώδια του ανεμιστήρα στις υποδοχές ανεμιστήρα για να αποφύγετε την υπερθέρμανση της CPU και του συστήματός σας. Η υπερθέρμανση μπορεί να προκαλέσει ζημιά στην CPU ή το σύστημα μπορεί να κολλήσει.
• Αυτές οι κεφαλίδες ανεμιστήρων δεν είναι μπλοκ βραχυκυκλωτήρα διαμόρφωσης. Μην τοποθετείτε ένα κάλυμμα βραχυκυκλωτήρα στις κεφαλίδες.

6. CPU_OPT (Υποδοχή ανεμιστήρα CPU/Αντλίας υδρόψυξης)
   Η υποδοχή ανεμιστήρα/αντλίας είναι 4 ακίδων και διαθέτει σχέδιο εισαγωγής που δεν επιδέχεται λάθη. Οι περισσότερες υποδοχές ανεμιστήρων διαθέτουν σχέδιο εισαγωγής που δεν επιδέχεται λάθη. Όταν συνδέετε ένα καλώδιο ανεμιστήρα, φροντίστε να το συνδέσετε με τον σωστό προσανατολισμό (το μαύρο καλώδιο σύνδεσης είναι το καλώδιο γείωσης). Η λειτουργία ελέγχου ταχύτητας απαιτεί τη χρήση ενός ανεμιστήρα με σχέδιο ελέγχου ταχύτητας ανεμιστήρα.


Αρ. ακίδας	Ορισμός
1	GND
2	Έλεγχος ταχύτητας τάσης
3	Αίσθηση
4	Έλεγχος ταχύτητας PWM
Σύνδεσμος	CPU_FAN	SYS_FAN1~3	SYS_FAN4_PUMP	CPU_OPT
Μέγιστο ρεύμα	2A	2A	2A	2A
Μέγιστη ισχύς	24W	24W	24W	24W

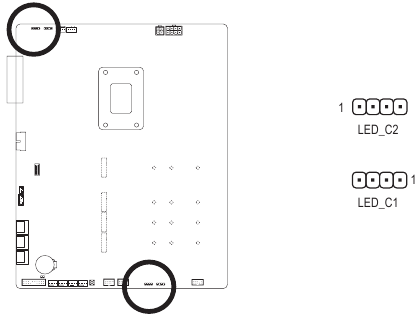

7. LED_C1/LED_C2 (Υποδοχές ταινίας RGB LED)
   Οι υποδοχές μπορούν να χρησιμοποιηθούν για τη σύνδεση μιας τυπικής ταινίας 5050 RGB LED (12V/G/R/B), με μέγιστη ονομαστική ισχύ 2A (12V) και μέγιστο μήκος 2m.


Αρ. ακίδας	Ορισμός
1	12V
2	G
3	R
4	B

Συνδέστε την ταινία RGB LED στην υποδοχή. Η ακίδα τροφοδοσίας (σημειωμένη με ένα τρίγωνο στο βύσμα) της ταινίας LED πρέπει να συνδεθεί στην ακίδα 1 (12V) αυτής της υποδοχής. Η εσφαλμένη σύνδεση μπορεί να οδηγήσει σε ζημιά της ταινίας LED.

Για να μάθετε πώς να ενεργοποιείτε/απενεργοποιείτε τα φώτα της ταινίας LED, μεταβείτε στη σελίδα "Μοναδικά χαρακτηριστικά" του ιστότοπου της GIGABYTE.

Πριν εγκαταστήσετε τις συσκευές, φροντίστε να απενεργοποιήσετε τις συσκευές και τον υπολογιστή σας. Αποσυνδέστε το καλώδιο τροφοδοσίας από την πρίζα για να αποφύγετε ζημιά στις συσκευές.

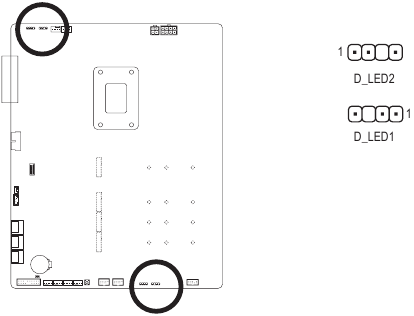

8. D_LED1/D_LED2 (Υποδοχές ταινίας LED με δυνατότητα διευθυνσιοδότησης)
   Οι υποδοχές μπορούν να χρησιμοποιηθούν για τη σύνδεση μιας τυπικής ταινίας LED με δυνατότητα διευθυνσιοδότησης 5050, με μέγιστη ονομαστική ισχύ 5A (5V) και μέγιστο αριθμό 1000 LED.


Αρ. ακίδας	Ορισμός
1	V (5V)
2	Data
3	No Pin
4	GND

Συνδέστε την ταινία LED με δυνατότητα διευθυνσιοδότησης στην υποδοχή. Η ακίδα τροφοδοσίας (σημειωμένη με ένα τρίγωνο στο βύσμα) της ταινίας LED πρέπει να συνδεθεί στην ακίδα 1 της υποδοχής ταινίας LED με δυνατότητα διευθυνσιοδότησης. Η εσφαλμένη σύνδεση μπορεί να οδηγήσει σε ζημιά της ταινίας LED.

Για να μάθετε πώς να ενεργοποιείτε/απενεργοποιείτε τα φώτα της ταινίας LED, μεταβείτε στη σελίδα "Μοναδικά χαρακτηριστικά" του ιστότοπου της GIGABYTE.

Πριν εγκαταστήσετε τις συσκευές, φροντίστε να απενεργοποιήσετε τις συσκευές και τον υπολογιστή σας. Αποσυνδέστε το καλώδιο τροφοδοσίας από την πρίζα για να αποφύγετε ζημιά στις συσκευές.

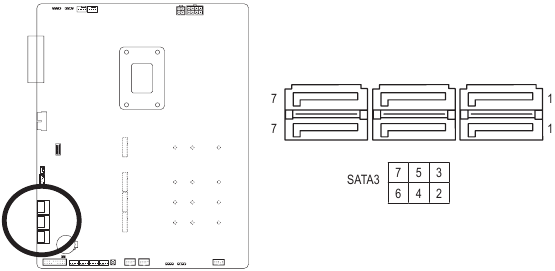

9. SATA3 2/3/4/5/6/7 (Συνδέσεις SATA 6Gb/s)
   Οι υποδοχές SATA συμμορφώνονται με το πρότυπο SATA 6Gb/s και είναι συμβατές με το πρότυπο SATA 3Gb/s και SATA 1.5Gb/s. Κάθε υποδοχή SATA υποστηρίζει μία μόνο συσκευή SATA. Το Intel Chipset υποστηρίζει RAID 0, RAID 1, RAID 5 και RAID 10. Μεταβείτε στη σελίδα "Διαμόρφωση συνόλου RAID" του ιστότοπου της GIGABYTE για οδηγίες σχετικά με τη διαμόρφωση μιας συστοιχίας RAID.


Αρ. ακίδας	Ορισμός
1	GND
2	TXP
3	TXN
4	GND
5	RXN
6	RXP
7	GND

Για να ενεργοποιήσετε την άμεση σύνδεση για τις θύρες SATA, μεταβείτε στη σελίδα "BIOS Setup" του ιστότοπου της GIGABYTE και αναζητήστε το "SATA Configuration" για περισσότερες πληροφορίες.

10. M2A_CPU/M2P_SB/M2Q_SB/M2M_SB (Υποδοχές M.2 Socket 3)
    Υπάρχουν δύο τύποι M.2 SSD: M.2 SATA SSD και M.2 PCIe SSD. Βεβαιωθείτε ότι έχετε επαληθεύσει ποιος τύπος M.2 SSD υποστηρίζεται από την υποδοχή M.2 που θέλετε να χρησιμοποιήσετε. Λάβετε υπόψη ότι ένα M.2 PCIe SSD δεν μπορεί να χρησιμοποιηθεί για τη δημιουργία ενός συνόλου RAID ούτε με ένα M.2 SATA SSD ούτε με έναν σκληρό δίσκο SATA. Μεταβείτε στη σελίδα "Διαμόρφωση συνόλου RAID" του ιστότοπου της GIGABYTE για οδηγίες σχετικά με τη διαμόρφωση μιας συστοιχίας RAID.


Ακολουθήστε τα παρακάτω βήματα για να εγκαταστήσετε σωστά ένα M.2 SSD στην υποδοχή M.2.

1. Εντοπίστε την υποδοχή M.2 όπου θα εγκαταστήσετε το M.2 SSD, χρησιμοποιήστε ένα κατσαβίδι για να ξεβιδώσετε τη βίδα στην ψύκτρα και, στη συνέχεια, αφαιρέστε την ψύκτρα. Αφαιρέστε την προστατευτική μεμβράνη από το θερμικό μαξιλάρι στην υποδοχή M.2. (Μόνο η υποδοχή M2A_CPU έχει την ψύκτρα)
2. Εντοπίστε τη σωστή οπή στήριξης με βάση το μήκος της μονάδας M.2 SSD. Εάν είναι απαραίτητο, μετακινήστε το στήριγμα στην επιθυμητή οπή στήριξης. Εισαγάγετε το M.2 SSD στην υποδοχή M.2 υπό γωνία.
3. Πιέστε το M.2 SSD προς τα κάτω και, στη συνέχεια, χρησιμοποιήστε τη βίδα που περιλαμβάνεται ^{(Σημείωση)} για να το ασφαλίσετε στην υποδοχή. Αφαιρέστε την προστατευτική μεμβράνη από το κάτω μέρος της ψύκτρας. Στη συνέχεια, αντικαταστήστε την ψύκτρα και ασφαλίστε την στην αρχική οπή.

* Τύποι M.2 SSD που υποστηρίζονται από κάθε υποδοχή M.2:

	M.2 PCIe x4 SSD	M.2 PCIe x2 SSD	M.2 SATA SSD
M2A_CPU
M2P_SB
M2Q_SB
M2M_SB

(Σημείωση) Τα πραγματικά στοιχεία εξαρτώνται από το πακέτο προϊόντος που αποκτάτε.

Ειδοποιήσεις εγκατάστασης για τις υποδοχές M.2 και SATA:
Η διαθεσιμότητα των υποδοχών SATA ενδέχεται να επηρεαστεί από τον τύπο της συσκευής που είναι εγκατεστημένη στις υποδοχές M.2. Η υποδοχή M2M_SB μοιράζεται το εύρος ζώνης με την υποδοχή SATA3 2, 3. Ανατρέξτε στον παρακάτω πίνακα για λεπτομέρειες.

• M2A_CPU/M2P_SB/M2Q_SB:

	Σύνδεσμος
Τύπος M.2 SSD	SATA3 2	SATA3 3	SATA3 4	SATA3 5	SATA3 6	SATA3 7
M.2 PCIe SSD
Δεν έχει εγκατασταθεί M.2 SSD

: Available, : Not available

• M2M_SB:

	Connector
Type of M.2 SSD	SATA3 2	SATA3 3	SATA3 4	SATA3 5	SATA3 6	SATA3 7
M.2 SATA SSD
M.2 PCIe SSD
No M.2 SSD Installed

: Available, : Not available

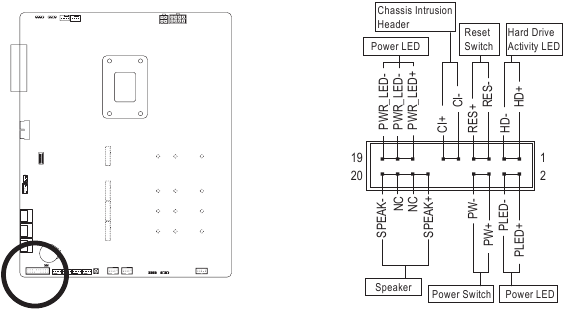

11. F_PANEL (Επικεφαλίδα μπροστινού πίνακα)
    Συνδέστε τον διακόπτη λειτουργίας, τον διακόπτη επαναφοράς, το ηχείο, τον διακόπτη/αισθητήρα εισβολής στο σασί και την ένδειξη κατάστασης συστήματος στο σασί σε αυτή την επικεφαλίδα σύμφωνα με τις παρακάτω αντιστοιχίσεις ακίδων. Σημειώστε τις θετικές και αρνητικές ακίδες πριν συνδέσετε τα καλώδια.


• PLED/PWR_LED (Power LED):
  Συνδέεται στην ένδειξη κατάστασης λειτουργίας στην μπροστινή όψη του σασί. Η λυχνία LED είναι αναμμένη όταν το σύστημα είναι σε λειτουργία. Η λυχνία LED είναι σβηστή όταν το σύστημα βρίσκεται σε κατάσταση αναστολής λειτουργίας S3/ S4 ή είναι απενεργοποιημένο (S5).

Κατάσταση συστήματος	LED
S0	Ενεργό
S3/S4/S5	Ανενεργό

• PW (Διακόπτης λειτουργίας):
  Συνδέεται στον διακόπτη λειτουργίας στην μπροστινή όψη του σασί. Μπορείτε να διαμορφώσετε τον τρόπο απενεργοποίησης του συστήματός σας χρησιμοποιώντας τον διακόπτη λειτουργίας (μεταβείτε στη σελίδα "BIOS Setup" (Ρύθμιση BIOS) της ιστοσελίδας της GIGABYTE και αναζητήστε το "Soft-Off by PWR-BTTN" για περισσότερες πληροφορίες).
• SPEAK (Ηχείο):
  Συνδέεται στο ηχείο στην μπροστινή όψη του σασί. Το σύστημα αναφέρει την κατάσταση εκκίνησης του συστήματος εκπέμποντας έναν κωδικό ηχητικού σήματος. Θα ακουστεί ένα σύντομο ηχητικό σήμα εάν δεν εντοπιστεί κανένα πρόβλημα κατά την εκκίνηση του συστήματος.
• HD (LED δραστηριότητας σκληρού δίσκου):
  Συνδέεται στο LED δραστηριότητας σκληρού δίσκου στην μπροστινή όψη του σασί. Η λυχνία LED είναι αναμμένη όταν ο σκληρός δίσκος διαβάζει ή γράφει δεδομένα.
• RES (Διακόπτης επαναφοράς):
  Συνδέεται στον διακόπτη επαναφοράς στην μπροστινή όψη του σασί. Πατήστε τον διακόπτη επαναφοράς για να επανεκκινήσετε τον υπολογιστή εάν ο υπολογιστής παγώσει και αποτύχει να εκτελέσει μια κανονική επανεκκίνηση.
• CI (Επικεφαλίδα εισβολής σασί):
  Συνδέεται στον διακόπτη/αισθητήρα εισβολής σασί στο σασί που μπορεί να ανιχνεύσει εάν έχει αφαιρεθεί το κάλυμμα του σασί. Αυτή η λειτουργία απαιτεί ένα σασί με διακόπτη/αισθητήρα εισβολής σασί.
• NC: Καμία σύνδεση.

Ο σχεδιασμός του μπροστινού πίνακα μπορεί να διαφέρει ανάλογα με το σασί. Μια μονάδα μπροστινού πίνακα αποτελείται κυρίως από διακόπτη λειτουργίας, διακόπτη επαναφοράς, LED λειτουργίας, LED δραστηριότητας σκληρού δίσκου, ηχείο και ούτω καθεξής. Όταν συνδέετε τη μονάδα μπροστινού πίνακα του σασί σας σε αυτή την επικεφαλίδα, βεβαιωθείτε ότι οι αντιστοιχίσεις καλωδίων και οι αντιστοιχίσεις ακίδων ταιριάζουν σωστά.

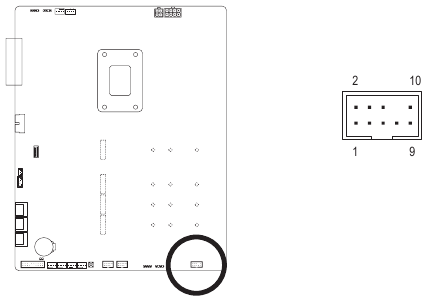

12. F_AUDIO (Επικεφαλίδα ήχου μπροστινού πίνακα)
    Η επικεφαλίδα ήχου μπροστινού πίνακα υποστηρίζει ήχο High Definition (HD). Μπορείτε να συνδέσετε τη μονάδα ήχου μπροστινού πίνακα του σασί σας σε αυτή την επικεφαλίδα. Βεβαιωθείτε ότι οι αντιστοιχίσεις καλωδίων του συνδετήρα μονάδας ταιριάζουν με τις αντιστοιχίσεις ακίδων της επικεφαλίδας της μητρικής πλακέτας. Η λανθασμένη σύνδεση μεταξύ του συνδετήρα της μονάδας και της επικεφαλίδας της μητρικής πλακέτας θα καταστήσει τη συσκευή ανίκανη να λειτουργήσει ή ακόμα και να την καταστρέψει.


Αρ. ακίδας	Ορισμός
1	MIC2_L
2	GND
3	MIC2_R
4	NC
5	LINE2_R
6	Sense
7	GND
8	No Pin
9	LINE2_L
10	Sense

Ορισμένα σασί παρέχουν μια μονάδα ήχου μπροστινού πίνακα που έχει ξεχωριστούς συνδετήρες σε κάθε καλώδιο αντί για ένα μόνο βύσμα. Για πληροφορίες σχετικά με τη σύνδεση της μονάδας ήχου μπροστινού πίνακα που έχει διαφορετικές αντιστοιχίσεις καλωδίων, επικοινωνήστε με τον κατασκευαστή του σασί.

13. F_U32C (USB Type-C Επικεφαλίδα με υποστήριξη USB 3.2 Gen 2)
    Η κεφαλίδα συμμορφώνεται με την προδιαγραφή USB 3.2 Gen 2 και μπορεί να παρέχει μία θύρα USB.


Αρ. ακίδας	Ορισμός	Αρ. ακίδας	Ορισμός
1	VBUS	11	VBUS
2	TX1+	12	TX2+
3	TX1-	13	TX2-
4	GND	14	GND
5	RX1+	15	RX2+
6	RX1-	16	RX2-
7	VBUS	17	GND
8	CC1	18	D-
9	SBU1	19	D+
10	SBU2	20	CC2

14. F_U32 (USB 3.2 Gen 1 Header)
    Η κεφαλίδα συμμορφώνεται με τις προδιαγραφές USB 3.2 Gen 1 και USB 2.0 και μπορεί να παρέχει δύο θύρες USB. Για την αγορά του προαιρετικού μπροστινού πίνακα 3,5" που παρέχει δύο θύρες USB 3.2 Gen 1, επικοινωνήστε με τον τοπικό αντιπρόσωπο.


Αρ. ακίδας	Ορισμός	Αρ. ακίδας	Ορισμός
1	VBUS	11	D2+
2	SSRX1-	12	D2-
3	SSRX1+	13	GND
4	GND	14	SSTX2+
5	SSTX1-	15	SSTX2-
6	SSTX1+	16	GND
7	GND	17	SSRX2+
8	D1-	18	SSRX2-
9	D1+	19	VBUS
10	NC	20	No pin

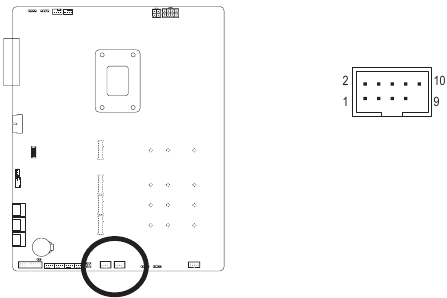

15. F_USB1/F_USB2 (USB 2.0/1.1 Headers)
    Οι κεφαλίδες συμμορφώνονται με τις προδιαγραφές USB 2.0/1.1. Κάθε κεφαλίδα USB μπορεί να παρέχει δύο θύρες USB μέσω ενός προαιρετικού βραχίονα USB. Για την αγορά του προαιρετικού βραχίονα USB, επικοινωνήστε με τον τοπικό αντιπρόσωπο.


Αρ. ακίδας	Ορισμός
1	Power (5V)
2	Power (5V)
3	USB DX-
4	USB DY-
5	USB DX+
6	USB DY+
7	GND
8	GND
9	No Pin
10	NC

Πριν εγκαταστήσετε το στήριγμα USB, φροντίστε να απενεργοποιήσετε τον υπολογιστή σας και να αποσυνδέσετε το καλώδιο τροφοδοσίας από την πρίζα για να αποτρέψετε ζημιά στο στήριγμα USB.

16. THB_C1/THB_C2 (Υποδοχές πρόσθετης κάρτας Thunderbolt)
    Οι υποδοχές χρησιμοποιούνται για τη σύνδεση σε μια πρόσθετη κάρτα GIGABYTE Thunderbolt.


Υποστηρίζει μια πρόσθετη κάρτα Thunderbolt .

17. QFLASH_PLUS (Κουμπί Q-Flash Plus)
    Το Q-Flash Plus σάς επιτρέπει να ενημερώσετε το BIOS όταν το σύστημά σας είναι απενεργοποιημένο (κατάσταση τερματισμού S5). Αποθηκεύστε το πιο πρόσφατο BIOS σε μια μονάδα USB και συνδέστε την στην ειδική θύρα και, στη συνέχεια, μπορείτε πλέον να αναβοσβήσετε αυτόματα το BIOS απλώς πατώντας το κουμπί Q-Flash Plus.


Για να ενεργοποιήσετε τη λειτουργία Q-Flash Plus, μεταβείτε στη σελίδα "Unique Features" (Μοναδικά χαρακτηριστικά) του ιστότοπου της GIGABYTE για περισσότερες πληροφορίες.

18. CLR_CMOS (βραχυκυκλωτήρας Clear CMOS)
    Χρησιμοποιήστε αυτόν τον βραχυκυκλωτήρα για να διαγράψετε τη διαμόρφωση του BIOS και να επαναφέρετε τις τιμές CMOS στις εργοστασιακές προεπιλογές. Για να διαγράψετε τις τιμές CMOS, χρησιμοποιήστε ένα μεταλλικό αντικείμενο, όπως ένα κατσαβίδι, για να αγγίξετε τους δύο ακροδέκτες για λίγα δευτερόλεπτα.


Άνοιγμα: Κανονικό
Βραχυκύκλωμα: Εκκαθάριση τιμών CMOS

• Απενεργοποιείτε πάντα τον υπολογιστή σας και αποσυνδέετε το καλώδιο τροφοδοσίας από την πρίζα πριν από τη διαγραφή των τιμών CMOS.
• Μετά την επανεκκίνηση του συστήματος, μεταβείτε στο BIOS Setup για να φορτώσετε τις εργοστασιακές προεπιλογές (επιλέξτε Load Optimized Defaults (Φόρτωση βελτιστοποιημένων προεπιλογών)) ή διαμορφώστε με μη αυτόματο τρόπο τις ρυθμίσεις του BIOS (μεταβείτε στη σελίδα "BIOS Setup" (Ρύθμιση BIOS) του ιστότοπου της GIGABYTE για περισσότερες πληροφορίες).

19. BAT (Μπαταρία)
    Η μπαταρία παρέχει ρεύμα για να διατηρήσει τις τιμές (όπως διαμορφώσεις BIOS, ημερομηνία και ώρα) στο CMOS όταν ο υπολογιστής είναι απενεργοποιημένος. Αντικαταστήστε την μπαταρία όταν η τάση της μπαταρίας πέσει σε χαμηλό επίπεδο, διαφορετικά οι τιμές CMOS ενδέχεται να μην είναι ακριβείς ή να χαθούν.


Μπορείτε να διαγράψετε τις τιμές CMOS αφαιρώντας την μπαταρία:

1. Απενεργοποιήστε τον υπολογιστή σας και αποσυνδέστε το καλώδιο τροφοδοσίας.
2. Αφαιρέστε απαλά την μπαταρία από τη θήκη της μπαταρίας και περιμένετε ένα λεπτό. (Ή χρησιμοποιήστε ένα μεταλλικό αντικείμενο, όπως ένα κατσαβίδι, για να αγγίξετε τους θετικούς και αρνητικούς ακροδέκτες της θήκης της μπαταρίας, βραχυκυκλώνοντάς τους για 5 δευτερόλεπτα.)
3. Αντικαταστήστε την μπαταρία.
4. Συνδέστε το καλώδιο τροφοδοσίας και επανεκκινήστε τον υπολογιστή σας.

• Απενεργοποιείτε πάντα τον υπολογιστή σας και αποσυνδέετε το καλώδιο τροφοδοσίας πριν από την αντικατάσταση της μπαταρίας.
• Αντικαταστήστε την μπαταρία με μια ισοδύναμη. Μπορεί να προκληθεί ζημιά στις συσκευές σας εάν η μπαταρία είναι αντικατασταθεί με ένα εσφαλμένο μοντέλο.
• Επικοινωνήστε με το σημείο αγοράς ή τον τοπικό αντιπρόσωπο εάν δεν μπορείτε να αντικαταστήσετε την μπαταρία μόνοι σας ή δεν είστε βέβαιοι για το μοντέλο της μπαταρίας.
• Κατά την εγκατάσταση της μπαταρίας, σημειώστε τον προσανατολισμό της θετικής πλευράς (+) και της αρνητικής πλευράς (-) της μπαταρίας (η θετική πλευρά πρέπει να είναι στραμμένη προς τα πάνω).
• Οι χρησιμοποιημένες μπαταρίες πρέπει να υποβάλλονται σε επεξεργασία σύμφωνα με τους τοπικούς περιβαλλοντικούς κανονισμούς.

Ρύθμιση BIOS

Το BIOS (Basic Input and Output System) καταγράφει τις παραμέτρους υλικού του συστήματος στην CMOS στη μητρική πλακέτα. Οι κύριες λειτουργίες του περιλαμβάνουν τη διεξαγωγή του Power-On Self-Test (POST) κατά την εκκίνηση του συστήματος, την αποθήκευση των παραμέτρων του συστήματος και τη φόρτωση του λειτουργικού συστήματος κ.λπ. Το BIOS περιλαμβάνει ένα πρόγραμμα BIOS Setup που επιτρέπει στο χρήστη να τροποποιήσει τις βασικές ρυθμίσεις διαμόρφωσης του συστήματος ή να ενεργοποιήσει ορισμένες λειτουργίες του συστήματος.

Όταν απενεργοποιείται η τροφοδοσία, η μπαταρία στη μητρική πλακέτα παρέχει την απαραίτητη ισχύ στην CMOS για να διατηρήσει τις τιμές διαμόρφωσης στην CMOS.

Για να αποκτήσετε πρόσβαση στο πρόγραμμα BIOS Setup, πατήστε το πλήκτρο <Delete> κατά τη διάρκεια του POST όταν ενεργοποιηθεί η τροφοδοσία.

Για να αναβαθμίσετε το BIOS, χρησιμοποιήστε είτε το GIGABYTE Q-Flash είτε το βοηθητικό πρόγραμμα @BIOS.

• Το Q-Flash επιτρέπει στο χρήστη να αναβαθμίσει ή να δημιουργήσει αντίγραφα ασφαλείας του BIOS γρήγορα και εύκολα χωρίς να εισέλθει στο λειτουργικό σύστημα.
• Το @BIOS είναι ένα βοηθητικό πρόγραμμα που βασίζεται στα Windows και αναζητά και κατεβάζει την πιο πρόσφατη έκδοση του BIOS από το Διαδίκτυο και ενημερώνει το BIOS.

Για οδηγίες σχετικά με τη χρήση των βοηθητικών προγραμμάτων Q-Flash και @BIOS, μεταβείτε στη σελίδα "Μοναδικά χαρακτηριστικά" του ιστότοπου της GIGABYTE και αναζητήστε "Βοηθητικά προγράμματα ενημέρωσης BIOS".

• Επειδή η αναβάθμιση του BIOS είναι δυνητικά επικίνδυνη, εάν δεν αντιμετωπίζετε προβλήματα χρησιμοποιώντας την τρέχουσα έκδοση του BIOS, συνιστάται να μην κάνετε αναβάθμιση του BIOS. Για να αναβαθμίσετε το BIOS, κάντε το με προσοχή. Η ακατάλληλη αναβάθμιση του BIOS μπορεί να οδηγήσει σε δυσλειτουργία του συστήματος.
• Συνιστάται να μην αλλάξετε τις προεπιλεγμένες ρυθμίσεις (εκτός εάν χρειάζεται) για να αποτρέψετε την αστάθεια του συστήματος ή άλλα απροσδόκητα αποτελέσματα. Η ακατάλληλη αλλαγή των ρυθμίσεων μπορεί να οδηγήσει σε αποτυχία εκκίνησης του συστήματος. Εάν συμβεί αυτό, προσπαθήστε να διαγράψετε τις τιμές CMOS και να επαναφέρετε την πλακέτα στις προεπιλεγμένες τιμές.
• Ανατρέξτε στις εισαγωγές της μπαταρίας/βραχυκυκλωτήρα διαγραφής CMOS στο κεφάλαιο Εγκατάσταση υλικού ή μεταβείτε στη σελίδα "BIOS Setup" του ιστότοπου της GIGABYTE και αναζητήστε "Φόρτωση βελτιστοποιημένων προεπιλογών" για τον τρόπο διαγραφής των τιμών CMOS.

Επισκεφτείτε τον ιστότοπο της GIGABYTE για λεπτομέρειες σχετικά με τη διαμόρφωση του BIOS Setup.

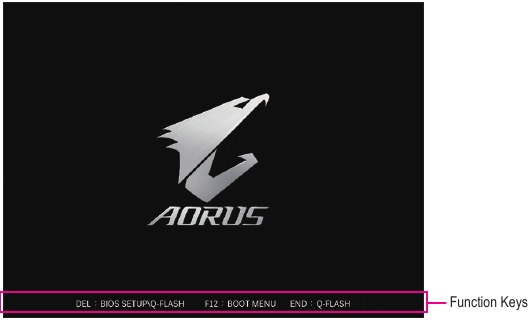

Οθόνη εκκίνησης:
Η ακόλουθη οθόνη λογότυπου εκκίνησης θα εμφανιστεί όταν εκκινείται ο υπολογιστής.

Πλήκτρα λειτουργιών:
<DEL>: BIOS SETUP\Q-FLASH
Πατήστε το πλήκτρο <Delete> για να εισέλθετε στο BIOS Setup ή για να αποκτήσετε πρόσβαση στο βοηθητικό πρόγραμμα Q-Flash στο BIOS Setup.

<F12>: ΜΕΝΟΥ ΕΚΚΙΝΗΣΗΣ
Το Μενού εκκίνησης σάς επιτρέπει να ορίσετε την πρώτη συσκευή εκκίνησης χωρίς να εισέλθετε στο BIOS Setup. Στο Μενού εκκίνησης, χρησιμοποιήστε το πλήκτρο επάνω βέλους < > ή το πλήκτρο κάτω βέλους < > για να επιλέξετε την πρώτη συσκευή εκκίνησης και, στη συνέχεια, πατήστε <Enter> για να αποδεχτείτε. Το σύστημα θα εκκινηθεί αμέσως από τη συσκευή.
Σημείωση: Η ρύθμιση στο Μενού εκκίνησης ισχύει μόνο για μία φορά. Μετά την επανεκκίνηση του συστήματος, η σειρά εκκίνησης της συσκευής θα εξακολουθεί να βασίζεται στις ρυθμίσεις του BIOS Setup.

<END>: Q-FLASH
Πατήστε το πλήκτρο <End> για να αποκτήσετε πρόσβαση στο βοηθητικό πρόγραμμα Q-Flash απευθείας χωρίς να χρειάζεται να εισέλθετε πρώτα στο BIOS Setup.

Εγκατάσταση του λειτουργικού συστήματος και των προγραμμάτων οδήγησης

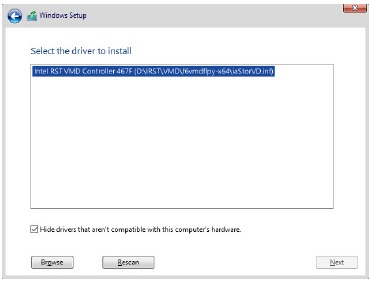

Εγκατάσταση λειτουργικού συστήματος

Με τις σωστές ρυθμίσεις BIOS, είστε έτοιμοι να εγκαταστήσετε το λειτουργικό σύστημα.
Εάν θέλετε να εγκαταστήσετε ένα λειτουργικό σύστημα σε έναν τόμο RAID, πρέπει πρώτα να εγκαταστήσετε το πρόγραμμα οδήγησης Intel RST VMD Controller κατά τη διάρκεια της διαδικασίας εγκατάστασης του λειτουργικού συστήματος. Ανατρέξτε στα παρακάτω βήματα:

1. Μεταβείτε στον ιστότοπο της GIGABYTE, αναζητήστε την ιστοσελίδα του μοντέλου της μητρικής πλακέτας, κατεβάστε το αρχείο προγράμματος οδήγησης Intel SATA Preinstall στη σελίδα Support\Download\SATA RAID/AHCI, αποσυμπιέστε το αρχείο και αντιγράψτε τα αρχεία στη μονάδα USB.
2. Εκκινήστε από το δίσκο εγκατάστασης των Windows και εκτελέστε τα τυπικά βήματα εγκατάστασης του λειτουργικού συστήματος. Όταν εμφανιστεί η οθόνη που σας ζητά να φορτώσετε το πρόγραμμα οδήγησης, επιλέξτε Αναζήτηση.
3. Εισαγάγετε τη μονάδα USB και, στη συνέχεια, αναζητήστε τη θέση του προγράμματος οδήγησης. Όταν εμφανιστεί μια οθόνη όπως φαίνεται παρακάτω, επιλέξτε Intel RST VMD Controller 467F και κάντε κλικ στο Επόμενο για να φορτώσετε το πρόγραμμα οδήγησης και να συνεχίσετε την εγκατάσταση του λειτουργικού συστήματος.

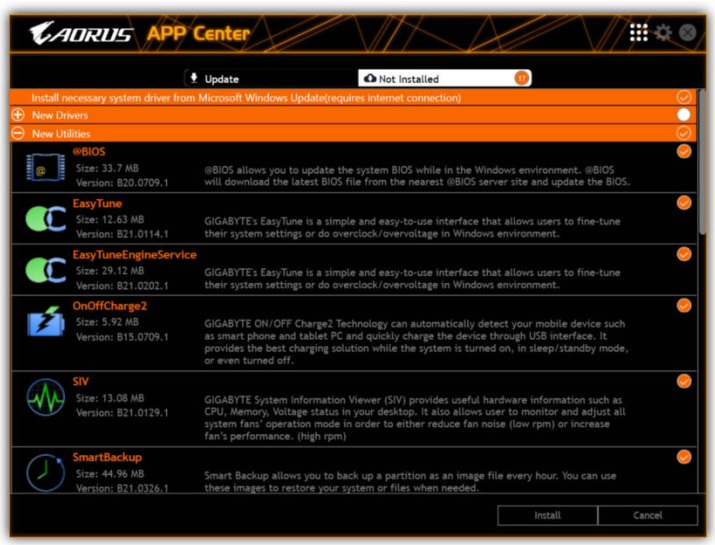

Εγκατάσταση προγραμμάτων οδήγησης

Αφού εγκαταστήσετε το λειτουργικό σύστημα, θα εμφανιστεί ένα παράθυρο διαλόγου στην κάτω δεξιά γωνία της επιφάνειας εργασίας, το οποίο θα σας ρωτά εάν θέλετε να κατεβάσετε και να εγκαταστήσετε τα προγράμματα οδήγησης και τις εφαρμογές GIGABYTE μέσω του APP Center. Κάντε κλικ στην Εγκατάσταση για να συνεχίσετε με την εγκατάσταση. (Στο BIOS Setup, βεβαιωθείτε ότι η ρύθμιση Settings\IO Ports\APP Center Download & Install Configuration\APP Center Download & Install έχει οριστεί σε Ενεργοποιημένο.)

Όταν εμφανιστεί το παράθυρο διαλόγου Άδεια χρήσης τελικού χρήστη, πατήστε <Αποδοχή> για να εγκαταστήσετε το APP Center. Στην οθόνη του APP Center, επιλέξτε τα προγράμματα οδήγησης και τις εφαρμογές που θέλετε να εγκαταστήσετε και κάντε κλικ στην Εγκατάσταση.

Πριν από την εγκατάσταση, βεβαιωθείτε ότι το σύστημα είναι συνδεδεμένο στο Διαδίκτυο.

Επισκεφτείτε τον ιστότοπο της GIGABYTE για περισσότερες πληροφορίες σχετικά με το λογισμικό.

Επισκεφτείτε τον ιστότοπο της GIGABYTE για περισσότερες πληροφορίες σχετικά με την αντιμετώπιση προβλημάτων.

Διαμόρφωση συνόλου RAID

Επίπεδα RAID
	RAID 0	RAID 1	RAID 5	RAID 10
Ελάχιστος αριθμός σκληρών δίσκων	≥2	2	≥3	4
Χωρητικότητα πίνακα	Αριθμός σκληρών δίσκων * Μέγεθος του μικρότερου δίσκου	Μέγεθος του μικρότερου δίσκου	(Αριθμός σκληρών δίσκων -1) * Μέγεθος του μικρότερου δίσκου	(Αριθμός σκληρών δίσκων/2) * Μέγεθος του μικρότερου δίσκου
Ανοχή σφαλμάτων	Όχι	Ναι	Ναι	Ναι

Πριν ξεκινήσετε, ετοιμάστε τα ακόλουθα στοιχεία:
Αυτή η μητρική πλακέτα υποστηρίζει RAID 0, RAID 1, RAID 5 και RAID 10. Ετοιμάστε τον σωστό αριθμό σκληρών δίσκων όπως υποδεικνύεται στον παραπάνω πίνακα πριν διαμορφώσετε έναν πίνακα RAID.

• Σκληροί δίσκοι SATA ή SSD. Για να εξασφαλίσετε τη βέλτιστη απόδοση, συνιστάται να χρησιμοποιήσετε δύο σκληρούς δίσκους με πανομοιότυπο μοντέλο και χωρητικότητα.
• Δίσκος εγκατάστασης των Windows.
• Ένας υπολογιστής συνδεδεμένος στο Διαδίκτυο.
• Μια μονάδα USB.

• Ένας M.2 PCIe SSD δεν μπορεί να χρησιμοποιηθεί για τη δημιουργία ενός συνόλου RAID είτε με έναν M.2 SATA SSD είτε με έναν SATA σκληρό δίσκο.
• Ανατρέξτε στην ενότητα "Εσωτερικές υποδοχές", για τις ειδοποιήσεις εγκατάστασης για τις υποδοχές M.2 και SATA.

Επισκεφτείτε τον ιστότοπο της GIGABYTE για λεπτομέρειες σχετικά με τη διαμόρφωση ενός πίνακα RAID.

Δήλωση συμμόρφωσης του προμηθευτή

Υπεύθυνο μέρος – Στοιχεία επικοινωνίας στις Η.Π.Α.: G.B.T. Inc.
Διεύθυνση: 17358 Railroad street, City Of Industry, CA91748
Τηλ.: 1-626-854-9338
Στοιχεία επικοινωνίας μέσω Διαδικτύου: https://www.gigabyte.com

Επικοινωνήστε μαζί μας

GIGA-BYTE TECHNOLOGY CO., LTD.
Διεύθυνση: No.6, Baoqiang Rd., Xindian Dist., New Taipei City 231
ΤΗΛ.: +886-2-8912-4000,
ΦΑΞ: +886-2-8912-4005
Τεχνική και μη τεχνική υποστήριξη (Πωλήσεις/Μάρκετινγκ): https://esupport.gigabyte.com
Διεύθυνση WEB (Αγγλικά): https://www.gigabyte.com
Διεύθυνση WEB (Κινέζικα): https://www.gigabyte.com/tw

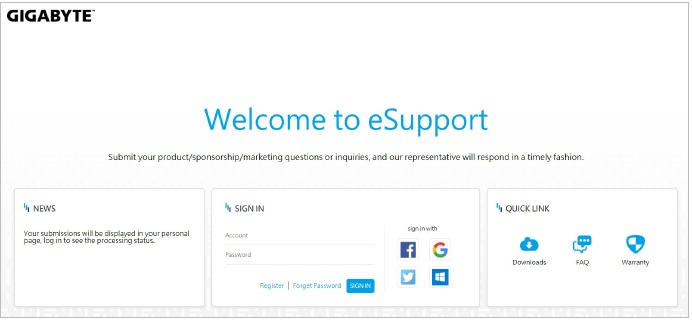

• GIGABYTE eSupport
  Για να υποβάλετε μια τεχνική ή μη τεχνική ερώτηση (Πωλήσεις/Μάρκετινγκ), συνδεθείτε στη διεύθυνση: https://esupport.gigabyte.com


Για περισσότερες λεπτομέρειες σχετικά με το προϊόν, επισκεφτείτε τον ιστότοπο της GIGABYTE.

© 2023 GIGA-BYTE TECHNOLOGY CO., LTD. Με επιφύλαξη παντός δικαιώματος.
Τα εμπορικά σήματα που αναφέρονται σε αυτό το εγχειρίδιο είναι νόμιμα καταχωρημένα στους αντίστοιχους κατόχους τους.

Αναφορές

• GIGABYTE Global
• GIGABYTE - eSupport
• GIGABYTE 技嘉科技

Λήψη εγχειριδίου

Εδώ μπορείτε να κατεβάσετε την πλήρη έκδοση pdf του εγχειριδίου, μπορεί να περιέχει πρόσθετες οδηγίες ασφαλείας, πληροφορίες εγγύησης, κανόνες FCC κ.λπ.

Λήψη GIGABYTE Z690 A ELITE STEALTH - Εγχειρίδιο μητρικής πλακέτας

Διαθέσιμες γλώσσες
