Αναγνώριση της αναθεώρησης της μητρικής σας πλακέτας

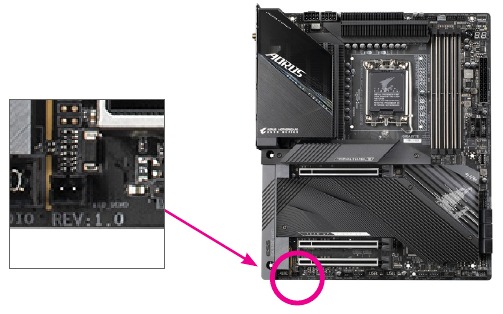

Ο αριθμός αναθεώρησης στη μητρική σας πλακέτα μοιάζει με αυτό: "REV: X.X.". Για παράδειγμα, "REV: 1.0" σημαίνει ότι η αναθεώρηση της μητρικής πλακέτας είναι 1.0. Ελέγξτε την αναθεώρηση της μητρικής σας πλακέτας πριν ενημερώσετε το BIOS της μητρικής πλακέτας, τα προγράμματα οδήγησης ή όταν αναζητάτε τεχνικές πληροφορίες.

Παράδειγμα:

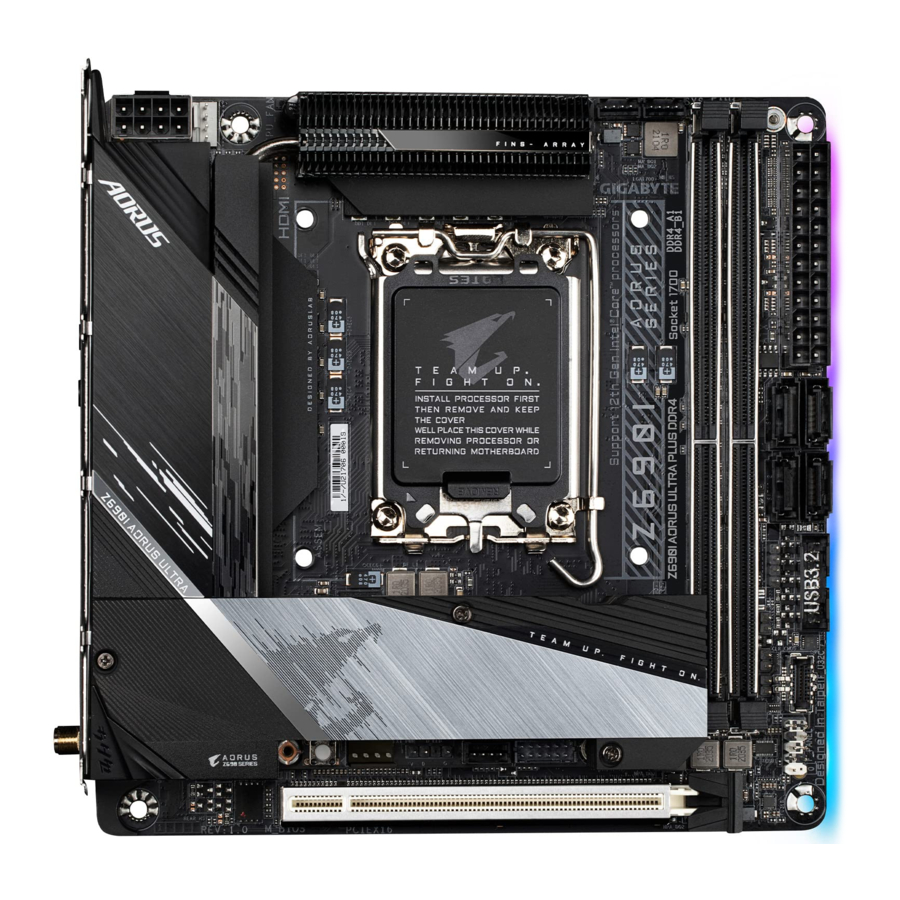

Εισαγωγή προϊόντος

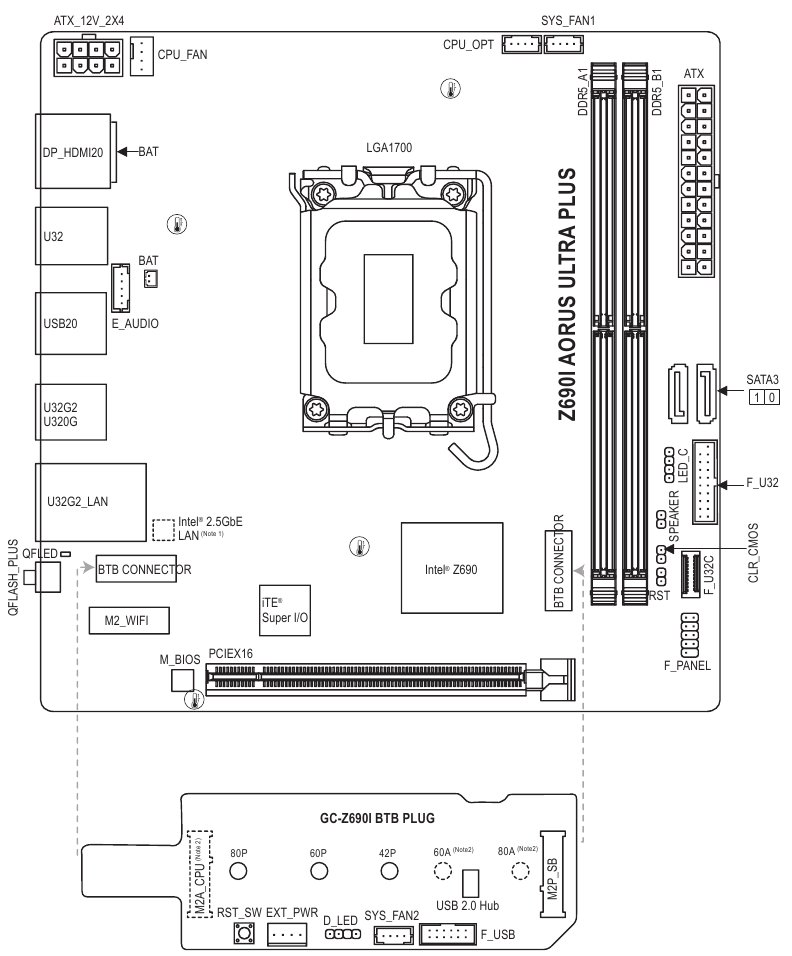

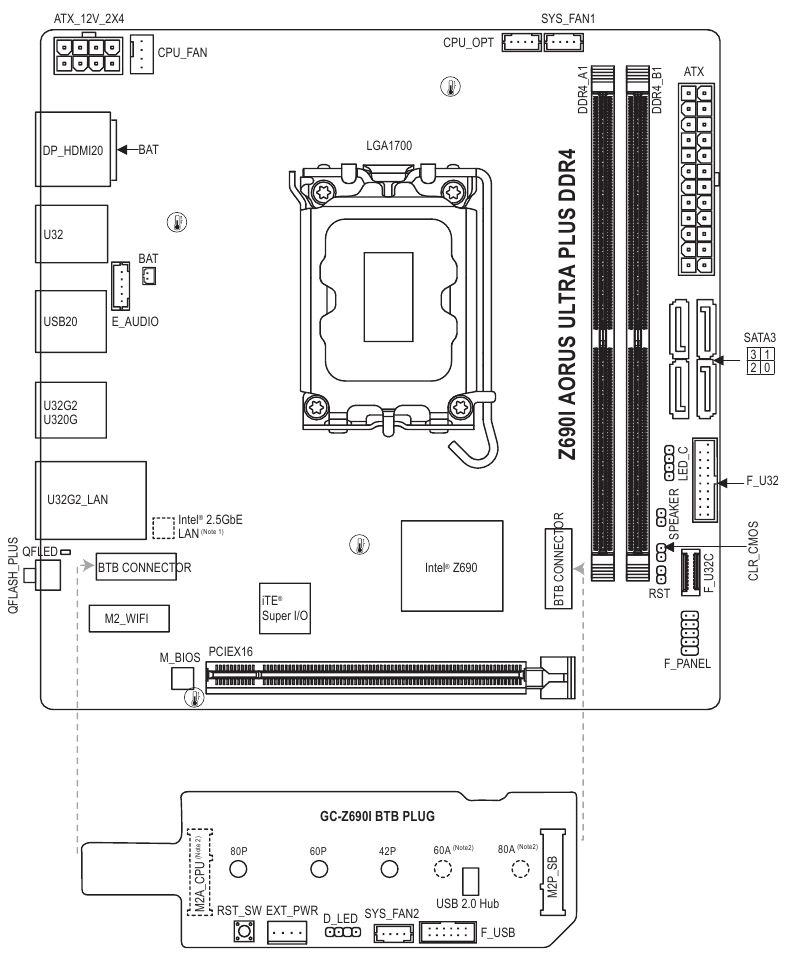

Διάταξη μητρικής πλακέτας

(Σημείωση 1) Ο σύνδεσμος/τσιπ βρίσκεται στο πίσω μέρος της μητρικής πλακέτας.

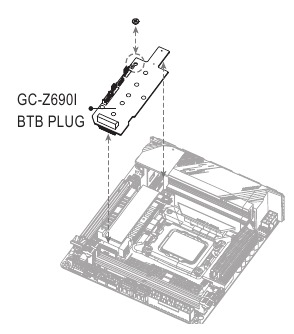

(Σημείωση 2) Ο σύνδεσμος βρίσκεται στο πίσω μέρος του GC-Z6901 BTB PLUG.

Αισθητήρας θερμοκρασίας

(Σημείωση 1) Ο σύνδεσμος/τσιπ βρίσκεται στο πίσω μέρος της μητρικής πλακέτας.
(Σημείωση 2) Ο σύνδεσμος βρίσκεται στο πίσω μέρος του GC-Z6901 BTB PLUG.

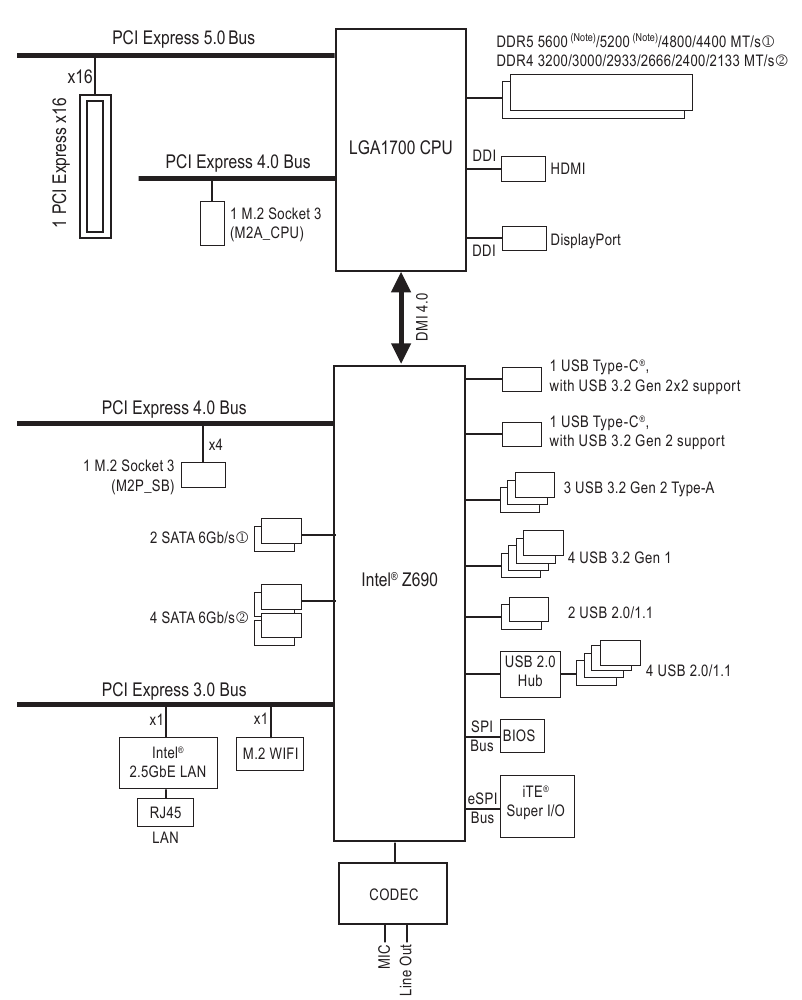

Διάγραμμα μπλοκ μητρικής πλακέτας

(Σημείωση) Η πραγματική υποστήριξη ενδέχεται να διαφέρει ανάλογα με την CPU.

1. Μόνο για Z6901 AORUS ULTRA PLUS.
2. Μόνο για Z6901 AORUS ULTRA PLUS DDR4.

Εγκατάσταση Υλικού

Προφυλάξεις Εγκατάστασης

Η μητρική πλακέτα περιέχει πολλά ευαίσθητα ηλεκτρονικά κυκλώματα και εξαρτήματα που μπορεί να υποστούν ζημιά ως αποτέλεσμα ηλεκτροστατικής εκφόρτισης (ESD). Πριν από την εγκατάσταση, διαβάστε προσεκτικά το εγχειρίδιο χρήσης και ακολουθήστε αυτές τις διαδικασίες:

• Πριν από την εγκατάσταση, βεβαιωθείτε ότι το πλαίσιο είναι κατάλληλο για τη μητρική πλακέτα.
• Πριν από την εγκατάσταση, μην αφαιρέσετε ή σπάσετε το αυτοκόλλητο S/N (Serial Number) της μητρικής πλακέτας ή το αυτοκόλλητο εγγύησης που παρέχεται από τον αντιπρόσωπό σας. Αυτά τα αυτοκόλλητα απαιτούνται για την επικύρωση της εγγύησης.
• Να αφαιρείτε πάντα την τροφοδοσία AC αποσυνδέοντας το καλώδιο τροφοδοσίας από την πρίζα πριν από την εγκατάσταση ή την αφαίρεση της μητρικής πλακέτας ή άλλων στοιχείων υλικού.
• Όταν συνδέετε στοιχεία υλικού στις εσωτερικές υποδοχές της μητρικής πλακέτας, βεβαιωθείτε ότι είναι συνδεδεμένα σφιχτά και με ασφάλεια.
• Όταν χειρίζεστε τη μητρική πλακέτα, αποφύγετε να αγγίζετε οποιουσδήποτε μεταλλικούς ακροδέκτες ή συνδέσμους.
• Είναι καλύτερο να φοράτε έναν ιμάντα καρπού ηλεκτροστατικής εκφόρτισης (ESD) όταν χειρίζεστε ηλεκτρονικά εξαρτήματα, όπως μια μητρική πλακέτα, μια CPU ή μια μνήμη. Εάν δεν έχετε έναν ιμάντα καρπού ESD, κρατήστε τα χέρια σας στεγνά και αγγίξτε πρώτα ένα μεταλλικό αντικείμενο για να εξαλείψετε τον στατικό ηλεκτρισμό.
• Πριν από την εγκατάσταση της μητρικής πλακέτας, τοποθετήστε την πάνω σε ένα αντιστατικό μαξιλάρι ή μέσα σε ένα δοχείο ηλεκτροστατικής θωράκισης.
• Πριν συνδέσετε ή αποσυνδέσετε το καλώδιο τροφοδοσίας από τη μητρική πλακέτα, βεβαιωθείτε ότι το τροφοδοτικό έχει απενεργοποιηθεί.
• Πριν ενεργοποιήσετε την τροφοδοσία, βεβαιωθείτε ότι η τάση του τροφοδοτικού έχει ρυθμιστεί σύμφωνα με το τοπικό πρότυπο τάσης.
• Πριν χρησιμοποιήσετε το προϊόν, βεβαιωθείτε ότι όλα τα καλώδια και οι σύνδεσμοι τροφοδοσίας των στοιχείων υλικού σας είναι συνδεδεμένοι.
• Για να αποφύγετε ζημιά στη μητρική πλακέτα, μην αφήνετε τις βίδες να έρθουν σε επαφή με το κύκλωμα της μητρικής πλακέτας ή τα εξαρτήματά της.
• Βεβαιωθείτε ότι δεν υπάρχουν βίδες ή μεταλλικά εξαρτήματα που έχουν απομείνει τοποθετημένα στη μητρική πλακέτα ή μέσα στη θήκη του υπολογιστή.
• Μην τοποθετείτε το σύστημα υπολογιστή σε μια ανώμαλη επιφάνεια.
• Μην τοποθετείτε το σύστημα υπολογιστή σε περιβάλλον υψηλής θερμοκρασίας ή υγρό.
• Η ενεργοποίηση της τροφοδοσίας του υπολογιστή κατά τη διαδικασία εγκατάστασης μπορεί να οδηγήσει σε ζημιά στα στοιχεία του συστήματος καθώς και σε σωματική βλάβη στον χρήστη.
• Εάν δεν είστε βέβαιοι για κάποιο βήμα εγκατάστασης ή έχετε ένα πρόβλημα που σχετίζεται με τη χρήση του προϊόντος, συμβουλευτείτε έναν πιστοποιημένο τεχνικό υπολογιστών.
• Εάν χρησιμοποιείτε έναν προσαρμογέα, ένα καλώδιο επέκτασης τροφοδοσίας ή πολύπριζο, φροντίστε να συμβουλευτείτε τις οδηγίες εγκατάστασης και/ή γείωσης.

Προδιαγραφές προϊόντος

CPU	Υποδοχή LGA1700: Υποστήριξη επεξεργαστών 13ης γενιάς Intel ® Core ™ και 12ης γενιάς Intel ® Core ™, Pentium ® Gold και Celeron ® (Μεταβείτε στον ιστότοπο της GIGABYTE για την πιο πρόσφατη λίστα υποστήριξης CPU.) Η κρυφή μνήμη L3 διαφέρει ανάλογα με την CPU
Chipset	Intel ® Z690 Express Chipset
Memory	Επεξεργαστές 13ης γενιάς Intel ® Core ™ i9/i7: Υποστήριξη για μονάδες μνήμης DDR5 5600/5200/4800/4400 MT/s Επεξεργαστές 13ης γενιάς Intel ® Core ™ i5/i3 και 12ης γενιάς Intel ® Core ™, Pentium ® Gold και Celeron ® Processors: Υποστήριξη για μονάδες μνήμης DDR5 4800/4400 MT/s Υποστήριξη για μονάδες μνήμης DDR4 3200/3000/2933/2666/2400/2133 MT/s 2 υποδοχές DDR5 DIMM που υποστηρίζουν έως και 96 GB (χωρητικότητα 48 GB μονής DIMM) μνήμης συστήματος 2 υποδοχές DDR4 DIMM που υποστηρίζουν έως και 64 GB (χωρητικότητα 32 GB μονής DIMM) μνήμης συστήματος Αρχιτεκτονική μνήμης διπλού καναλιού Υποστήριξη για μονάδες μνήμης ECC Un-buffered DIMM 1Rx8/2Rx8 (λειτουργία σε λειτουργία non-ECC) Υποστήριξη για μονάδες μνήμης non-ECC Un-buffered DIMM 1Rx8/2Rx8/1Rx16 Υποστήριξη για μονάδες μνήμης Extreme Memory Profile (XMP) (Η διαμόρφωση CPU και μνήμης ενδέχεται να επηρεάσει τους υποστηριζόμενους τύπους μνήμης, τον ρυθμό δεδομένων (ταχύτητα) και τον αριθμό των μονάδων DRAM, ανατρέξτε στη "Λίστα υποστήριξης μνήμης" στον ιστότοπο της GIGABYTE για περισσότερες πληροφορίες.)
Onboard Graphics	Ενσωματωμένος επεξεργαστής γραφικών-Intel ® HD Graphics support: 1 x θύρα HDMI, που υποστηρίζει μέγιστη ανάλυση 4096x2160@60 Hz * Υποστήριξη για έκδοση HDMI 2.0 και HDCP 2.3. 1 x θύρα DisplayPort, που υποστηρίζει μέγιστη ανάλυση 5120x2160@60 Hz * Υποστήριξη για έκδοση DisplayPort 1.4 και HDCP 2.3 * Το DisplayPort δεν υποστηρίζει σύνδεση HDMI μέσω προσαρμογέα. (Οι προδιαγραφές γραφικών ενδέχεται να διαφέρουν ανάλογα με την υποστήριξη CPU.)
Audio	Realtek ® ALC4080 CODEC Υποστήριξη για DTS:X ® Ultra High Definition Audio 2-channel
LAN	Intel ® 2.5GbE LAN chip (2.5 Gbps/1 Gbps/100 Mbps)
Wireless Communication Module	Intel ® Wi-Fi 6E AX411 WIFI a, b, g, n, ac, ax, υποστήριξη ζωνών συχνοτήτων φορέα 2.4/5/6 GHz BLUETOOTH 5.2 Υποστήριξη για ασύρματο πρότυπο 11ax 160MHz και ρυθμό δεδομένων έως 2.4 Gbps * Ο πραγματικός ρυθμός δεδομένων ενδέχεται να διαφέρει ανάλογα με το περιβάλλον και τον εξοπλισμό.
Expansion Slots	1 x υποδοχή PCI Express x16, που λειτουργεί σε x16 (Η υποδοχή PCI Express x16 συμμορφώνεται με το πρότυπο PCI Express 5.0.)
Storage Interface	CPU: 1 x υποδοχή M.2 στο πίσω μέρος του GC-Z690I BTB PLUG (Socket 3, M key, τύπος 2260/2280 PCIe 4.0 x4/x2 SSD support) (M2A_CPU) Chipset: x υποδοχή M.2 στο μπροστινό μέρος του GC-Z690I BTB PLUG (Socket 3, M key, τύπος 2242/2260/2280 PCIe 4.0 x4/x2 SSD support) (M2P_SB) x υποδοχές SATA 6Gb/s 4 x υποδοχές SATA 6Gb/s Υποστήριξη για RAID 0, RAID 1, RAID 5k και RAID 10k Intel ® Optane ™ Memory Ready * Η επιτάχυνση συστήματος με Intel ® Optane ™ Memory μπορεί να ενεργοποιηθεί μόνο στην υποδοχή M.2 που υποστηρίζεται από το Chipset.
USB	Chipset: 1 x θύρα USB Type-C ® στην πίσω πλακέτα, με υποστήριξη USB 3.2 Gen 2x2 1 x θύρα USB Type-C ® με υποστήριξη USB 3.2 Gen 2, διαθέσιμη μέσω της εσωτερικής κεφαλίδας USB 3 x θύρες USB 3.2 Gen 2 Type-A (κόκκινο) στην πίσω πλακέτα 4 x θύρες USB 3.2 Gen 1 (2 θύρες στην πίσω πλακέτα, 2 θύρες διαθέσιμες μέσω της εσωτερικής κεφαλίδας USB) 2 x θύρες USB 2.0/1.1 στην πίσω πλακέτα Chipset+USB 2.0 Hub: 4 x θύρες USB 2.0/1.1 διαθέσιμες μέσω των κεφαλίδων USB στο μπροστινό μέρος του GC-Z690I BTB PLUG
Internal Connectors	1 x σύνδεση τροφοδοσίας ATX 24 ακίδωνΑκολουθήστε τα παρακάτω βήματα για να εγκαταστήσετε σωστά την CPU στην υποδοχή CPU της μητρικής πλακέτας. 1 x σύνδεση τροφοδοσίας ATX 12V 8 ακίδων 1 x εξωτερική σύνδεση τροφοδοσίας (Σημείωση 1) 1 x κεφαλίδα ανεμιστήρα CPU 1 x κεφαλίδα ανεμιστήρα CPU ψύξης νερού 2 x κεφαλίδες ανεμιστήρα συστήματος (SYS_FAN1/SYS_FAN2 (Σημείωση 1) ) 1 x κεφαλίδα διευθυνσιοδοτούμενης λωρίδας LED (Σημείωση 1) 1 x κεφαλίδα λωρίδας RGB LED 2 x υποδοχές M.2 Socket 3 (M2A_CPU (Σημείωση 2) /M2P_SB (Σημείωση 1) ) 2 x υποδοχές SATA 6Gb/s 4 x υποδοχές SATA 6Gb/s 1 x κεφαλίδα μπροστινού πίνακα 1 x κεφαλίδα ήχου μπροστινού πίνακα (δρομολογείται από την κάρτα προσαρμογέα στην πίσω πλακέτα) 1 x κεφαλίδα ηχείου 1 x κεφαλίδα USB Type-C ®, με υποστήριξη USB 3.2 Gen 2 1 x κεφαλίδα USB 3.2 Gen 1 Š 1 x κεφαλίδα USB 2.0/1.1 (Σημείωση 1) 1 x κουμπί επαναφοράς (Σημείωση 1) 1 x βραχυκυκλωτήρας επαναφοράς 1 x βραχυκυκλωτήρας Clear CMOS
Back Panel Connectors	2 x υποδοχές κεραίας SMA (2T2R) 1 x DisplayPort 1 x θύρα HDMI 1 x θύρα USB Type-C ®, με υποστήριξη USB 3.2 Gen 2x2 3 x θύρες USB 3.2 Gen 2 Type-A (κόκκινο) 2 x θύρες USB 3.2 Gen 1 2 x θύρες USB 2.0/1.1 1 x κουμπί Q-Flash Plus 1 x θύρα RJ-45 2 x υποδοχές ήχου
I/O Controller	iTE ® I/O Controller Chip
Hardware Monitor	Ανίχνευση τάσης Ανίχνευση θερμοκρασίας Ανίχνευση ταχύτητας ανεμιστήρα Ανίχνευση ρυθμού ροής ψύξης νερού Προειδοποίηση αστοχίας ανεμιστήρα Έλεγχος ταχύτητας ανεμιστήρα * Το αν υποστηρίζεται η λειτουργία ελέγχου ταχύτητας ανεμιστήρα θα εξαρτηθεί από το ψυγείο που θα εγκαταστήσετε.
BIOS	1 x 256 Mbit flash Χρήση αδειοδοτημένου AMI UEFI BIOS PnP 1.0a, DMI 2.7, WfM 2.0, SM BIOS 2.7, ACPI 5.0

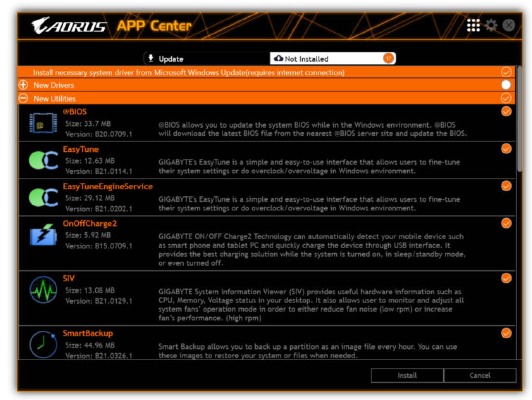

Unique Features	Υποστήριξη για APP Center * Οι διαθέσιμες εφαρμογές στο APP Center ενδέχεται να διαφέρουν ανάλογα με το μοντέλο της μητρικής πλακέτας. Οι υποστηριζόμενες λειτουργίες κάθε εφαρμογής ενδέχεται επίσης να διαφέρουν ανάλογα με τις προδιαγραφές της μητρικής πλακέτας. @BIOS EasyTune RGB Fusion Smart Backup System Information Viewer Υποστήριξη για Q-Flash Plus Υποστήριξη για Q-Flash Υποστήριξη για Xpress Install
Bundled Software	Norton ® Internet Security (έκδοση OEM) Λογισμικό διαχείρισης εύρους ζώνης LAN
Operating System	Υποστήριξη για Windows 11 64-bit Υποστήριξη για Windows 10 64-bit
Form Factor	Mini-ITX Form Factor; 17.0cm x 17.0cm

*Η GIGABYTE διατηρεί το δικαίωμα να προβεί σε οποιεσδήποτε αλλαγές στις προδιαγραφές του προϊόντος και στις πληροφορίες που σχετίζονται με το προϊόν χωρίς προηγούμενη ειδοποίηση

Επισκεφθείτε τον ιστότοπο της GIGABYTE για λίστες υποστήριξης CPU, μονάδων μνήμης, SSD και συσκευών M.2.
https://www.gigabyte.com/Motherboard/Z690I-AORUS-ULTRA-PLUS-rev-10?m=dl#support-dl
https://www.gigabyte.com/Motherboard/Z690I-AORUS-ULTRA-PLUS-DDR4-rev-10?m=dl#support-dl

Επισκεφθείτε τη σελίδα SERVICE/SUPPORT\Utility στον ιστότοπο της GIGABYTE για να κατεβάσετε την πιο πρόσφατη έκδοση των εφαρμογών.
https://www.gigabyte.com/Support/Utility/Motherboard?m=ut

CPU και ψύκτρα CPU

Διαβάστε τις ακόλουθες οδηγίες πριν ξεκινήσετε την εγκατάσταση της CPU:

•
  Βεβαιωθείτε ότι η μητρική πλακέτα υποστηρίζει την CPU. (Επισκεφτείτε τον ιστότοπο της GIGABYTE για την πιο πρόσφατη λίστα υποστήριξης CPU.)
• Να απενεργοποιείτε πάντα τον υπολογιστή και να αποσυνδέετε το καλώδιο τροφοδοσίας από την πρίζα πριν από την εγκατάσταση της CPU για να αποφύγετε ζημιά στο υλικό.
• Εντοπίστε τον ακροδέκτη ένα της CPU. Η CPU δεν μπορεί να τοποθετηθεί εάν δεν είναι σωστά προσανατολισμένη. (Ή μπορείτε να εντοπίσετε τις εγκοπές και στις δύο πλευρές της CPU και τα κλειδιά ευθυγράμμισης στην υποδοχή CPU.)
• Εφαρμόστε μια ομοιόμορφη και λεπτή στρώση θερμικής πάστας στην επιφάνεια της CPU.
• Μην ενεργοποιείτε τον υπολογιστή εάν δεν είναι εγκατεστημένη η ψύκτρα της CPU, διαφορετικά ενδέχεται να προκληθεί υπερθέρμανση και ζημιά της CPU.
• Ρυθμίστε τη συχνότητα κεντρικού υπολογιστή CPU σύμφωνα με τις προδιαγραφές της CPU. Δεν συνιστάται να ρυθμιστεί η συχνότητα διαύλου συστήματος πέρα από τις προδιαγραφές υλικού, καθώς δεν πληροί τις τυπικές απαιτήσεις για τα περιφερειακά. Εάν επιθυμείτε να ρυθμίσετε τη συχνότητα πέρα από τις τυπικές προδιαγραφές, κάντε το σύμφωνα με τις προδιαγραφές υλικού σας, συμπεριλαμβανομένης της CPU, της κάρτας γραφικών, της μνήμης, του σκληρού δίσκου κ.λπ.

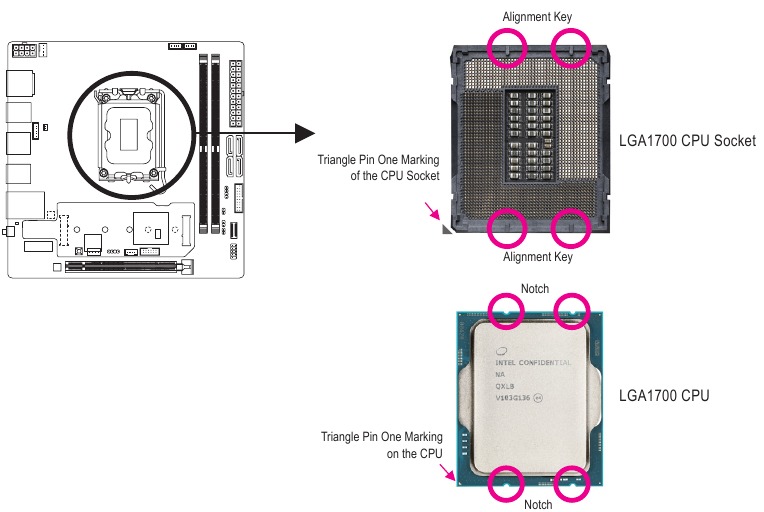

Σημειώστε τον προσανατολισμό της CPU

Σημειώστε τα κλειδιά ευθυγράμμισης στην υποδοχή CPU της μητρικής πλακέτας και τις εγκοπές στην CPU.

Μην αφαιρείτε το κάλυμμα της υποδοχής CPU πριν τοποθετήσετε την CPU. Μπορεί να αποκολληθεί από την πλάκα φόρτωσης αυτόματα αφού τοποθετήσετε την CPU και κλείσετε την πλάκα φόρτωσης.

Επισκεφτείτε τον ιστότοπο της GIGABYTE για λεπτομέρειες σχετικά με την εγκατάσταση υλικού.
http://www.gigabyte.com/WebPage/210/quick-guide.html?m=sw

CPU

Ακολουθήστε τα παρακάτω βήματα για να εγκαταστήσετε σωστά την CPU στην υποδοχή CPU της μητρικής πλακέτας.

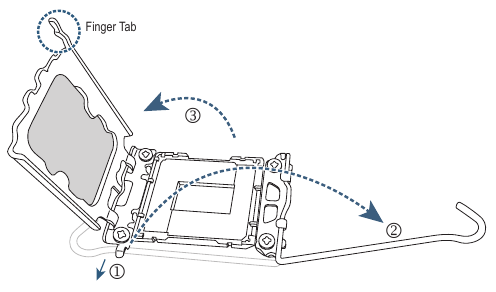

1. 1. Πιέστε απαλά τη λαβή του μοχλού της υποδοχής CPU προς τα κάτω και μακριά από την υποδοχή
   2. Ανασηκώστε εντελώς τον μοχλό ασφάλισης της υποδοχής CPU.
   3. Χρησιμοποιήστε τη γλωττίδα δακτύλου στο πλάι της μεταλλικής πλάκας φόρτωσης για να ανασηκώσετε και να ανοίξετε τη μεταλλική πλάκα φόρτωσης με το πλαστικό προστατευτικό κάλυμμα συνδεδεμένο σε αυτήν

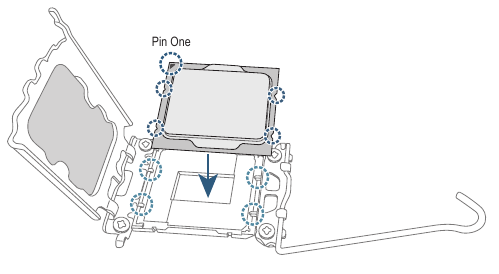

2. Κρατήστε την CPU με τα δάχτυλά σας από τις άκρες Ευθυγραμμίστε τη σήμανση ακροδέκτη ένα της CPU (τρίγωνο) με τη γωνία του ακροδέκτη ένα της υποδοχής CPU (ή μπορείτε να ευθυγραμμίσετε τις εγκοπές της CPU με τα κλειδιά ευθυγράμμισης της υποδοχής) και τοποθετήστε απαλά την CPU στη θέση της

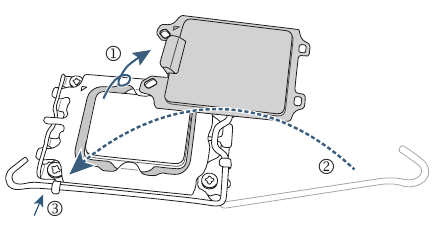

3. Βεβαιωθείτε ότι η CPU έχει εγκατασταθεί σωστά και, στη συνέχεια, κλείστε την πλάκα φόρτωσης. Το πλαστικό προστατευτικό κάλυμμα θα αποκολληθεί, απλώς αφαιρέστε το. Ασφαλίστε τον μοχλό κάτω από τη γλωττίδα συγκράτησης για να ολοκληρώσετε την εγκατάσταση της CPU
   *Να αντικαθιστάτε πάντα το πλαστικό προστατευτικό κάλυμμα όταν δεν είναι εγκατεστημένη η CPU για να προστατεύετε την υποδοχή CPU


Μην ασκήσετε δύναμη για να εμπλέξετε τον μοχλό ασφάλισης της υποδοχής CPU όταν η CPU δεν είναι εγκατεστημένη σωστά, καθώς αυτό θα προκαλούσε ζημιά στην CPU και στην υποδοχή CPU.

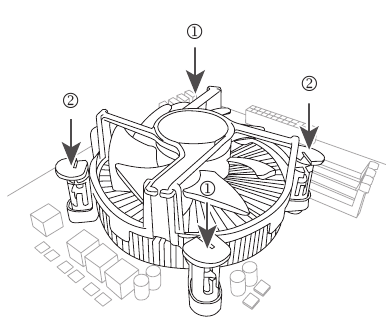

Ψύκτρα CPU

Φροντίστε να εγκαταστήσετε την ψύκτρα CPU μετά την εγκατάσταση της CPU. (Η πραγματική διαδικασία εγκατάστασης ενδέχεται να διαφέρει ανάλογα με την ψύκτρα CPU που θα χρησιμοποιηθεί. Ανατρέξτε στο εγχειρίδιο χρήστη για την ψύκτρα CPU σας.)

1. Εφαρμόστε μια ομοιόμορφη και λεπτή στρώση θερμικής πάστας στην επιφάνεια της εγκατεστημένης CPU

2. Τοποθετήστε την ψύκτρα πάνω από την CPU, ευθυγραμμίζοντας τους τέσσερις πείρους ώθησης μέσω των οπών των πείρων στη μητρική πλακέτα Πιέστε προς τα κάτω τους πείρους ώθησης διαγώνια.

3. Τέλος, συνδέστε τον σύνδεσμο τροφοδοσίας της ψύκτρας CPU στην κεφαλίδα ανεμιστήρα CPU (CPU FAN) στη μητρική πλακέτα

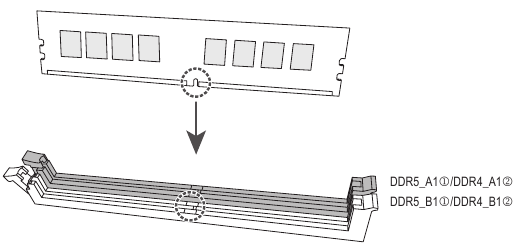

Εγκατάσταση της μνήμης

Διαβάστε τις ακόλουθες οδηγίες πριν ξεκινήσετε την εγκατάσταση της μνήμης:

•
  Βεβαιωθείτε ότι η μητρική πλακέτα υποστηρίζει τη μνήμη. Συνιστάται να χρησιμοποιείται μνήμη της ίδιας χωρητικότητας, μάρκας, ταχύτητας και τσιπ. (Επισκεφτείτε τον ιστότοπο της GIGABYTE για τις πιο πρόσφατες υποστηριζόμενες ταχύτητες μνήμης και μονάδες μνήμης.)
• Να απενεργοποιείτε πάντα τον υπολογιστή και να αποσυνδέετε το καλώδιο τροφοδοσίας από την πρίζα πριν από την εγκατάσταση της μνήμης για να αποφύγετε ζημιά στο υλικό.
• Οι μονάδες μνήμης έχουν αδιάβροχο σχεδιασμό. Μια μονάδα μνήμης μπορεί να εγκατασταθεί μόνο σε μία κατεύθυνση. Εάν δεν μπορείτε να τοποθετήσετε τη μνήμη, αλλάξτε την κατεύθυνση.

Διαμόρφωση μνήμης διπλού καναλιού

Αυτή η μητρική πλακέτα παρέχει δύο υποδοχές μνήμης και υποστηρίζει τεχνολογία διπλού καναλιού. Μετά την εγκατάσταση της μνήμης, το BIOS θα εντοπίσει αυτόματα τις προδιαγραφές και τη χωρητικότητα της μνήμης. Η ενεργοποίηση της λειτουργίας μνήμης διπλού καναλιού θα διπλασιάσει το αρχικό εύρος ζώνης μνήμης.

Οι δύο υποδοχές μνήμης χωρίζονται σε δύο κανάλια και κάθε κανάλι έχει μία υποδοχή μνήμης ως εξής:

Κανάλι A: DDR5 AIO,DDR4 AIO
Κανάλι B: DDR5 BIO,DDR4 BIO

Λόγω των περιορισμών της CPU, διαβάστε τις ακόλουθες οδηγίες πριν από την εγκατάσταση της μνήμης σε λειτουργία διπλού καναλιού.

1. Η λειτουργία διπλού καναλιού δεν μπορεί να ενεργοποιηθεί εάν είναι εγκατεστημένη μόνο μία μονάδα μνήμης.
2. Όταν ενεργοποιείτε τη λειτουργία διπλού καναλιού με δύο μονάδες μνήμης, συνιστάται να χρησιμοποιείται μνήμη της ίδιας χωρητικότητας, μάρκας, ταχύτητας και τσιπ

Εγκατάσταση κάρτας επέκτασης

Διαβάστε τις ακόλουθες οδηγίες πριν ξεκινήσετε την εγκατάσταση μιας κάρτας επέκτασης:

•
  Βεβαιωθείτε ότι η μητρική πλακέτα υποστηρίζει την κάρτα επέκτασης. Διαβάστε προσεκτικά το εγχειρίδιο που συνοδεύει την κάρτα επέκτασης.
• Να απενεργοποιείτε πάντα τον υπολογιστή και να αποσυνδέετε το καλώδιο τροφοδοσίας από την πρίζα πριν από την εγκατάσταση μιας κάρτας επέκτασης για να αποφύγετε ζημιά στο υλικό.

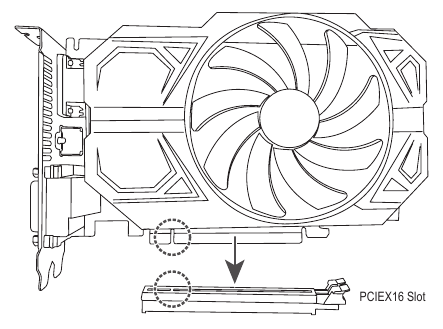

Ακολουθήστε τα παρακάτω βήματα για να εγκαταστήσετε σωστά την κάρτα επέκτασης στην υποδοχή επέκτασης.

1. Εντοπίστε μια υποδοχή επέκτασης που υποστηρίζει την κάρτα σας. Αφαιρέστε το μεταλλικό κάλυμμα της υποδοχής από τον πίσω πίνακα του πλαισίου.
2. Ευθυγραμμίστε την κάρτα με την υποδοχή και πιέστε προς τα κάτω την κάρτα μέχρι να καθίσει πλήρως στην υποδοχή.
3. Βεβαιωθείτε ότι οι μεταλλικές επαφές στην κάρτα έχουν τοποθετηθεί πλήρως στην υποδοχή.
4. Ασφαλίστε το μεταλλικό στήριγμα της κάρτας στον πίσω πίνακα του πλαισίου με μια βίδα.
5. Αφού εγκαταστήσετε όλες τις κάρτες επέκτασης, αντικαταστήστε το(τα) κάλυμμα(τα) του πλαισίου.
6. Ενεργοποιήστε τον υπολογιστή σας. Εάν είναι απαραίτητο, μεταβείτε στο BIOS Setup για να κάνετε τυχόν απαιτούμενες αλλαγές BIOS για τις κάρτες επέκτασης.
7. Εγκαταστήστε το πρόγραμμα οδήγησης που παρέχεται με την κάρτα επέκτασης στο λειτουργικό σας σύστημα.

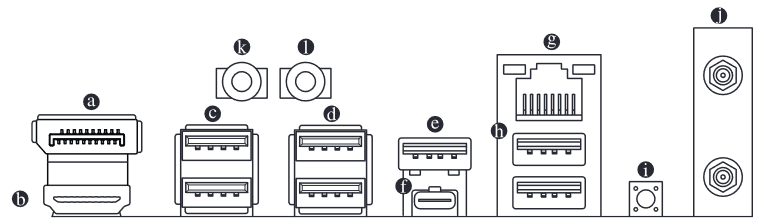

Συνδέσεις πίσω πλαισίου

1. DisplayPort^{(Σημείωση 1)}
   Το DisplayPort παρέχει ψηφιακή απεικόνιση και ήχο υψηλής ποιότητας, υποστηρίζοντας αμφίδρομη μετάδοση ήχου.
   Το DisplayPort μπορεί να υποστηρίξει μηχανισμούς προστασίας περιεχομένου HDCP 2.3. Μπορείτε να χρησιμοποιήσετε αυτήν τη θύρα για να συνδέσετε το
   οθόνη που υποστηρίζεται από DisplayPort. Σημείωση: Η τεχνολογία DisplayPort μπορεί να υποστηρίξει μέγιστη ανάλυση 5120x2160@60 Hz, αλλά οι πραγματικές υποστηριζόμενες αναλύσεις
2. Θύρα HDMI

   Η θύρα HDMI υποστηρίζει HDCP 2.3 και μορφές Dolby TrueHD και DTS HD Master Audio. Υποστηρίζει επίσης έξοδο ήχου LPCM 7.1 καναλιών έως 192 KHz/24 bit. Μπορείτε να χρησιμοποιήσετε αυτήν τη θύρα για να συνδέσετε την οθόνη σας που υποστηρίζεται από HDMl. Η μέγιστη υποστηριζόμενη ανάλυση είναι 4096x2160@60 Hz, αλλά οι πραγματικές υποστηριζόμενες αναλύσεις εξαρτώνται από την οθόνη που χρησιμοποιείται.
   Μετά την εγκατάσταση της συσκευής DisplayPort/HDMl, φροντίστε να ρυθμίσετε την προεπιλεγμένη συσκευή αναπαραγωγής ήχου σε DisplayPort/HDMl. (Το όνομα του στοιχείου ενδέχεται να διαφέρει ανάλογα με το λειτουργικό σας σύστημα.)
3. Θύρα USB 3.2 Gen 1
   Η θύρα USB 3.2 Gen 1 υποστηρίζει την προδιαγραφή USB 3.2 Gen 1 και είναι συμβατή με την προδιαγραφή USB 2.0. Χρησιμοποιήστε αυτήν τη θύρα για συσκευές USB.
4. Θύρα USB 2.0/1.1
   Η θύρα USB υποστηρίζει την προδιαγραφή USB 2.0/1.1. Χρησιμοποιήστε αυτήν τη θύρα για συσκευές USB.
5. Θύρα USB 3.2 Gen 2 Type-A (Θύρα Q-Flash Plus)
   Η θύρα USB 3.2 Gen 2 υποστηρίζει την προδιαγραφή USB 3.2 Gen 2 και είναι συμβατή με την προδιαγραφή USB 3.2 Gen 1 και USB 2.0. Χρησιμοποιήστε αυτήν τη θύρα για συσκευές USB. Πριν χρησιμοποιήσετε το Q-Flash Plus ²), φροντίστε να τοποθετήσετε πρώτα τη μονάδα flash USB σε αυτήν τη θύρα.
6. Θύρα USB Type-C@
   Η αναστρέψιμη θύρα USB υποστηρίζει την προδιαγραφή USB 3.2 Gen 2x2 και είναι συμβατή με τις προδιαγραφές USB 3.2 Gen 2, USB 3.2 Gen 1 και USB 2.0. Χρησιμοποιήστε αυτήν τη θύρα για συσκευές USB.
7. Θύρα RJ45 LAN
   Η θύρα Gigabit Ethernet LAN παρέχει σύνδεση στο Internet με ρυθμό δεδομένων έως και 2,5 Gbps. Τα παρακάτω περιγράφουν τις καταστάσεις των LED της θύρας LAN.

   LED ταχύτητας:

   Κατάσταση	Περιγραφή
   Πράσινο	Ρυθμός δεδομένων 2,5 Gbps
   Πορτοκαλί	Ρυθμός δεδομένων 1 Gbps
   Απενεργοποίηση	Ρυθμός δεδομένων 100 Mbps


   LED δραστηριότητας:

   Κατάσταση	Περιγραφή
   Αναβοσβήνει	Γίνεται μετάδοση ή λήψη δεδομένων
   Ενεργοποίηση	Δεν γίνεται μετάδοση ή λήψη δεδομένων

•
  Όταν αφαιρείτε το καλώδιο που είναι συνδεδεμένο σε έναν σύνδεσμο του πίσω πίνακα, αφαιρέστε πρώτα το καλώδιο από τη συσκευή σας και, στη συνέχεια, αφαιρέστε το από τη μητρική πλακέτα.
• Όταν αφαιρείτε το καλώδιο, τραβήξτε το ευθεία έξω από τον σύνδεσμο. Μην το κουνάτε από πλευρά σε πλευρά για να αποφύγετε ένα ηλεκτρικό βραχυκύκλωμα μέσα στον σύνδεσμο καλωδίου.

8. Θύρα USB 3.2 Gen 2 Type-A (Κόκκινο)
   Η θύρα USB 3.2 Gen 2 υποστηρίζει την προδιαγραφή USB 3.2 Gen 2 και είναι συμβατή με την προδιαγραφή USB 3.2 Gen 1 και USB 2.0. Χρησιμοποιήστε αυτήν τη θύρα για συσκευές USB.
9. Κουμπί Q-Flash Plus ^{(Σημείωση 2)}
   Το Q-Flash Plus σάς επιτρέπει να ενημερώσετε το BIOS όταν το σύστημά σας είναι απενεργοποιημένο (κατάσταση τερματισμού S5). Αποθηκεύστε το πιο πρόσφατο BIOS σε μια μονάδα USB και συνδέστε το στην αποκλειστική θύρα και, στη συνέχεια, μπορείτε πλέον να κάνετε flash το BIOS αυτόματα απλώς πατώντας το κουμπί Q-Flash Plus. Το QFLED θα αναβοσβήνει όταν ξεκινήσουν οι δραστηριότητες αντιστοίχισης και φλασαρίσματος του BIOS και θα σταματήσει να αναβοσβήνει όταν ολοκληρωθεί το κύριο φλασαρισμα του BIOS.
10. Συνδέσεις κεραίας SMA (2T2R)
    Χρησιμοποιήστε αυτόν τον σύνδεσμο για να συνδέσετε μια κεραία.
    Σφίξτε τις κεραίες στους συνδέσμους κεραίας και, στη συνέχεια, στοχεύστε σωστά τις κεραίες για καλύτερη λήψη σήματος.
11. Έξοδος γραμμής
    Η υποδοχή εξόδου γραμμής. Για καλύτερη ποιότητα ήχου, συνιστάται να συνδέσετε τα ακουστικά/ηχεία σας σε αυτήν την υποδοχή (τα πραγματικά εφέ ενδέχεται να διαφέρουν ανάλογα με τη συσκευή που χρησιμοποιείται).
12. Είσοδος μικροφώνου
    Η υποδοχή εισόδου μικροφώνου.

Επισκεφτείτε τον ιστότοπο της GIGABYTE για λεπτομέρειες σχετικά με τη διαμόρφωση του λογισμικού ήχου.
https://www.gigabyte.com/WebPage/699/realtek4080-audio.html

(Σημείωση 1) Το DisplayPort δεν υποστηρίζει σύνδεση HDMI μέσω προσαρμογέα.
(Σημείωση 2) Για να ενεργοποιήσετε τη λειτουργία Q-Flash Plus, μεταβείτε στη σελίδα "Μοναδικά χαρακτηριστικά" του ιστότοπου της GIGABYTE για περισσότερες πληροφορίες.

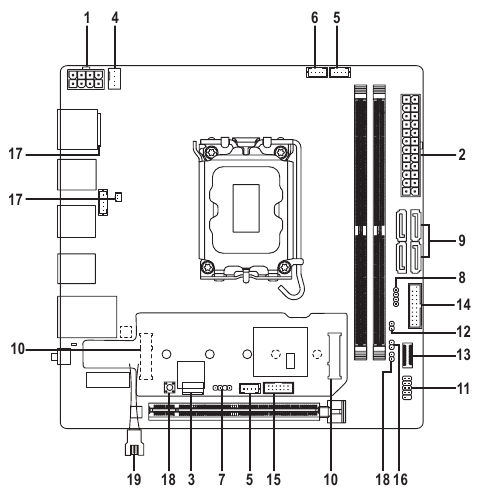

Εσωτερικές συνδέσεις

1. ATX_12V_2X4
2. ATX

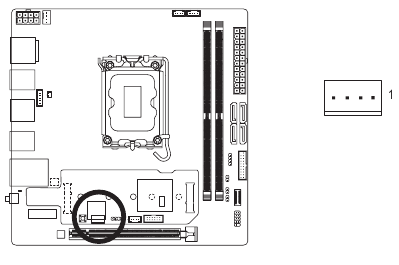

3. EXT_PWR ^{(Σημείωση 1)}
4. CPU_FAN
5. SYS_FAN1/SYS_FAN2 ^{(Σημείωση1)}
6. CPU_OPT

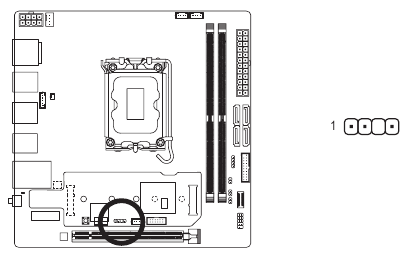

7. D_LED ^{(Σημείωση1)}

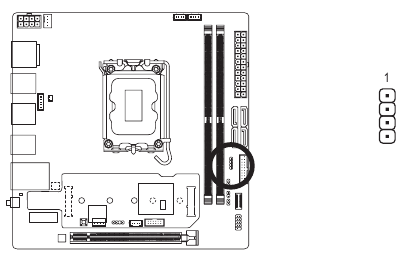

8. LED_C

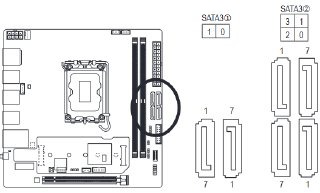

9. SATA3 0/1, SATA3 0/1/2/3

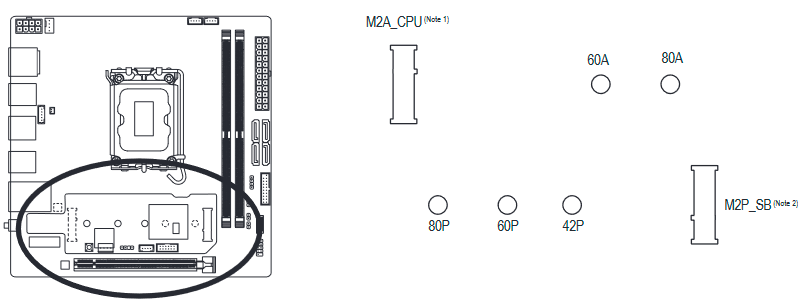

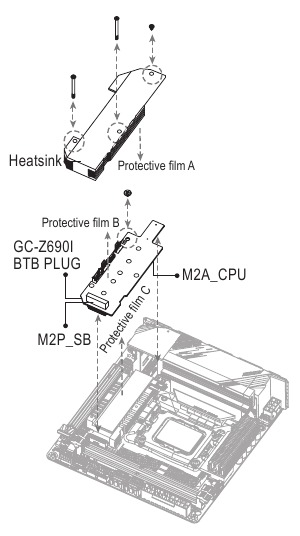

10. M2A_CPU ^{(Σημείωση 2)} /M2P_SB ^{(Σημείωση1)}

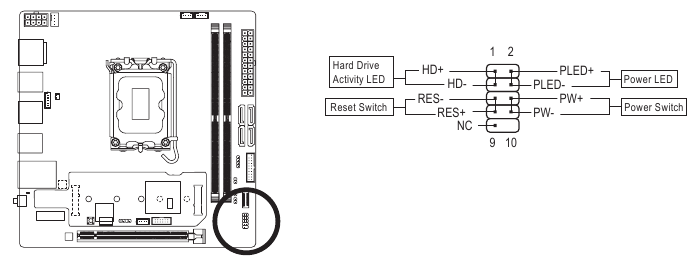

11. F_PANEL

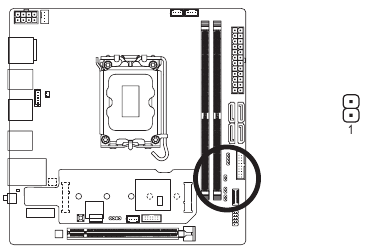

12. SPEAKER

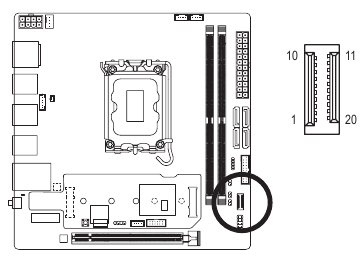

13. F_U32C

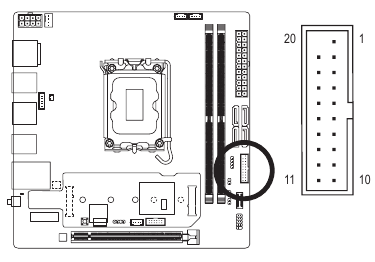

14. F_U32

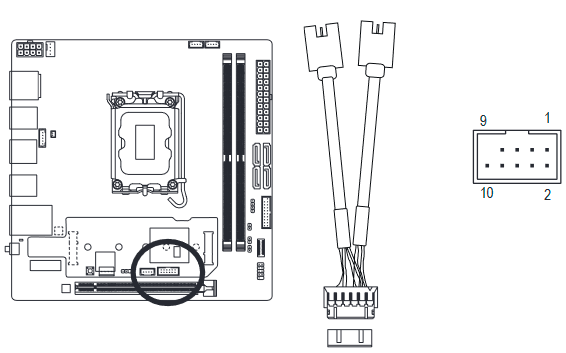

15. F_USB ^{(Σημείωση 1)}

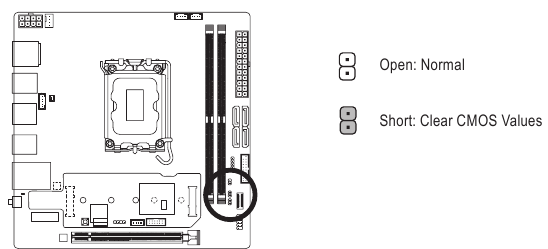

16. CLR_CMOS

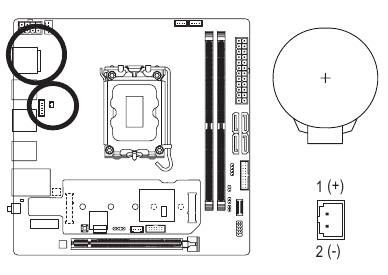

17. BAT

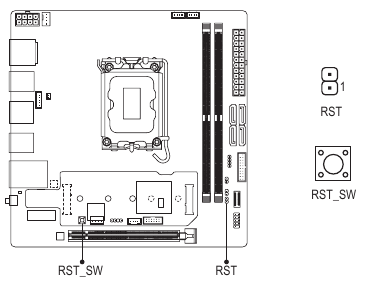

18. RST_SW ^{(Σημείωση 1)} /RST

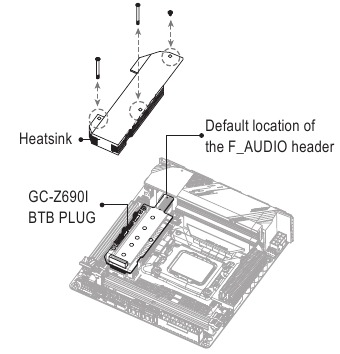

19. F_AUDIO

1. Μόνο για Z6901 AORUS ULTRA PLUS.
2. Μόνο για Z6901 AORUS ULTRA PLUS DDR4.

(Σημείωση 1) Ο σύνδεσμος βρίσκεται στο μπροστινό μέρος του GC-Z6901 BTB PLUG.
(Σημείωση 2) Ο σύνδεσμος βρίσκεται στο πίσω μέρος του GC-Z6901 BTB PLUG.

Διαβάστε τις ακόλουθες οδηγίες πριν συνδέσετε εξωτερικές συσκευές:

•
  Πρώτα βεβαιωθείτε ότι οι συσκευές σας είναι συμβατές με τους συνδέσμους που θέλετε να συνδέσετε.
• Πριν εγκαταστήσετε τις συσκευές, φροντίστε να απενεργοποιήσετε τις συσκευές και τον υπολογιστή σας. Αποσυνδέστε το καλώδιο τροφοδοσίας από την πρίζα για να αποφύγετε ζημιά στις συσκευές.
• Αφού εγκαταστήσετε τη συσκευή και πριν ενεργοποιήσετε τον υπολογιστή, βεβαιωθείτε ότι το καλώδιο της συσκευής έχει συνδεθεί με ασφάλεια στον σύνδεσμο της μητρικής πλακέτας.

ATX_12V_2X4/ATX (Σύνδεσμος τροφοδοσίας 2x4 12V και σύνδεσμος κύριας τροφοδοσίας 2x12)
Με τη χρήση του συνδέσμου τροφοδοσίας, το τροφοδοτικό μπορεί να παρέχει αρκετή σταθερή τροφοδοσία σε όλα τα εξαρτήματα της μητρικής πλακέτας. Πριν συνδέσετε τον σύνδεσμο τροφοδοσίας, βεβαιωθείτε πρώτα ότι το τροφοδοτικό είναι απενεργοποιημένο και ότι όλες οι συσκευές είναι σωστά εγκατεστημένες. Ο σύνδεσμος τροφοδοσίας διαθέτει αδιάβροχο σχεδιασμό. Συνδέστε το καλώδιο τροφοδοσίας στον σύνδεσμο τροφοδοσίας στη σωστή κατεύθυνση.

Ο σύνδεσμος τροφοδοσίας 12 V τροφοδοτεί κυρίως τον CPU. Εάν ο σύνδεσμος τροφοδοσίας 12 V δεν είναι συνδεδεμένος, ο υπολογιστής δεν θα ξεκινήσει.

Για να ικανοποιηθούν οι απαιτήσεις επέκτασης, συνιστάται η χρήση τροφοδοτικού που μπορεί να αντέξει υψηλή κατανάλωση ενέργειας (500 W ή μεγαλύτερη). Εάν χρησιμοποιηθεί τροφοδοτικό που δεν παρέχει την απαιτούμενη ισχύ, το αποτέλεσμα μπορεί να οδηγήσει σε ένα ασταθές ή μη εκκινήσιμο σύστημα.

ATX_12V_2X4:

Αρ. ακροδέκτη	Ορισμός
1	GND (Μόνο για 2x4-pin 12V)
2	GND (Μόνο για 2x4-pin 12V)
3	GND
4	GND
5	+12V (Μόνο για 2x4-pin 12V)
6	+12V (Μόνο για 2x4-pin 12V)
7	+12V
8	+12V

ATX:

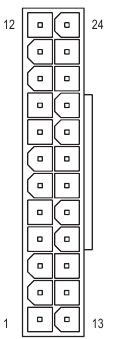

Αρ. ακροδέκτη	Ορισμός	Αρ. ακροδέκτη	Ορισμός
1	3.3V	13	3.3V
2	3.3V	14	-12V
3	GND	15	GND
4	+5V	16	PS_ON (soft On/Off)
5	GND	17	GND
6	+5V	18	GND
7	GND	19	GND
8	Power Good	20	NC
9	5VSB (stand by +5V)	21	+5V
10	+12V	22	+5V
11	+12V (Μόνο για 2x12-pin ATX)	23	+5V (Μόνο για 2x12-pin ATX)
12	3.3V (Μόνο για 2x12-pin ATX)	24	GND (Μόνο για 2x12-pin ATX)

EXT_PWR ^{(Σημείωση)} (Εξωτερικός σύνδεσμος τροφοδοσίας)
Συνδέστε το ένα άκρο του καλωδίου EXT_PWR σε αυτόν τον σύνδεσμο και το άλλο άκρο στο τροφοδοτικό σας.

Αρ. ακροδέκτη	Ορισμός
1	VCC
2	GND
3	GND
4	+12V

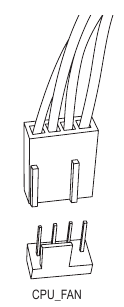

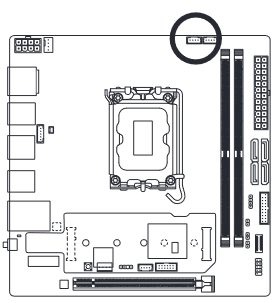

CPU_FAN/SYS_FAN1/SYS_FAN2 ^{(Σημείωση)} (Επαφές ανεμιστήρα)
Όλες οι επαφές ανεμιστήρα σε αυτήν τη μητρική πλακέτα είναι 4 ακίδων. Οι περισσότερες επαφές ανεμιστήρα διαθέτουν αδιάβροχο σχέδιο εισαγωγής. Όταν συνδέετε ένα καλώδιο ανεμιστήρα, φροντίστε να το συνδέσετε στη σωστή κατεύθυνση (το μαύρο καλώδιο του συνδέσμου είναι το καλώδιο γείωσης). Η λειτουργία ελέγχου ταχύτητας απαιτεί τη χρήση ανεμιστήρα με σχέδιο ελέγχου ταχύτητας ανεμιστήρα. Για βέλτιστη απαγωγή θερμότητας, συνιστάται η εγκατάσταση ενός ανεμιστήρα συστήματος μέσα στο πλαίσιο.

CPU_FAN

SYS_FAN1/2

Καλώδιο επέκτασης τροφοδοσίας ανεμιστήρα

Αρ. ακροδέκτη	Ορισμός
1	GND
2	Έλεγχος ταχύτητας τάσης
3	Αίσθηση
4	Έλεγχος ταχύτητας PWM

(Σημείωση)
Ο σύνδεσμος βρίσκεται στο μπροστινό μέρος του GC-Z6901 BTB PLUG.

CPU_OPT (Επαφή ανεμιστήρα CPU υδρόψυξης)
Η επαφή ανεμιστήρα είναι 4 ακίδων και διαθέτει αδιάβροχο σχέδιο εισαγωγής. Οι περισσότερες επαφές ανεμιστήρα διαθέτουν αδιάβροχο σχέδιο εισαγωγής. Όταν συνδέετε ένα καλώδιο ανεμιστήρα, φροντίστε να το συνδέσετε στη σωστή κατεύθυνση (το μαύρο καλώδιο του συνδέσμου είναι το καλώδιο γείωσης). Η λειτουργία ελέγχου ταχύτητας απαιτεί τη χρήση ανεμιστήρα με σχέδιο ελέγχου ταχύτητας ανεμιστήρα.

Αρ. ακροδέκτη	Ορισμός
1	GND
2	Έλεγχος ταχύτητας τάσης
3	Αίσθηση
4	Έλεγχος ταχύτητας PWM

CPU_OPT

Καλώδιο επέκτασης τροφοδοσίας ανεμιστήρα

Σύνδεσμος	CPU_FAN	SYS_FAN1	SYS_FAN2	CPU_OPT
Μέγιστο ρεύμα	2A	2A	2A	2A
Μέγιστη ισχύς	24W	24W	24W	24W

•
  Βεβαιωθείτε ότι έχετε συνδέσει τα καλώδια του ανεμιστήρα στις επαφές του ανεμιστήρα για να αποτρέψετε την υπερθέρμανση του CPU και του συστήματός σας. Η υπερθέρμανση μπορεί να προκαλέσει ζημιά στον CPU ή το σύστημα μπορεί να σταματήσει να λειτουργεί.
• Αυτές οι επαφές ανεμιστήρα δεν είναι μπλοκ βραχυκυκλωτήρων διαμόρφωσης. Μην τοποθετείτε ένα καπάκι βραχυκυκλωτήρα στις επαφές.

D LED^{(Σημείωση)}(Επαφή διευθυνσιοδοτούμενης λωρίδας LED)
Η επαφή μπορεί να χρησιμοποιηθεί για τη σύνδεση μιας τυπικής διευθυνσιοδοτούμενης λωρίδας LED 5050, με μέγιστη ονομαστική ισχύ 5A (5V) και μέγιστο αριθμό 1000 LED.

Αρ. ακροδέκτη	Ορισμός
1	V (5V)
2	Data
3	No Pin
4	GND

Συνδέστε την addressable λωρίδα LED στην κεφαλίδα. Ο ακροδέκτης τροφοδοσίας (που επισημαίνεται με ένα τρίγωνο στο βύσμα) της λωρίδας LED πρέπει να συνδεθεί στον ακροδέκτη 1 της κεφαλίδας addressable λωρίδας LED. Η εσφαλμένη σύνδεση μπορεί να οδηγήσει σε ζημιά της λωρίδας LED.

(Σημείωση)
Ο σύνδεσμος βρίσκεται στο μπροστινό μέρος του GC-Z690I BTB PLUG.

LED C (Κεφαλίδα λωρίδας RGB LED)
Η κεφαλίδα μπορεί να χρησιμοποιηθεί για τη σύνδεση μιας τυπικής λωρίδας 5050 RGB LED (12V/G/R/B), με μέγιστη ονομαστική ισχύ 2A (12V) και μέγιστο μήκος 2m.

Αρ. ακροδέκτη	Ορισμός
1	12V
2	G
3	R
4	B

Συνδέστε το ένα άκρο του καλωδίου επέκτασης RGB LED στην κεφαλίδα και το άλλο άκρο στη λωρίδα RGB LED. Το μαύρο καλώδιο (που επισημαίνεται με ένα τρίγωνο στο βύσμα) του καλωδίου επέκτασης πρέπει να συνδεθεί στον ακροδέκτη 1 (12V) αυτής της κεφαλίδας. Ο ακροδέκτης 12V (που επισημαίνεται με ένα βέλος) στην άλλη άκρη του καλωδίου επέκτασης RGB LED πρέπει να ευθυγραμμιστεί με το 12V της λωρίδας LED. Να είστε προσεκτικοί με τον προσανατολισμό σύνδεσης της λωρίδας LED. η εσφαλμένη σύνδεση μπορεί να οδηγήσει σε ζημιά της λωρίδας LED.

Για το πώς να ενεργοποιήσετε/απενεργοποιήσετε τα φώτα της λωρίδας LED, μεταβείτε στη σελίδα "Unique Features" (Μοναδικά χαρακτηριστικά) του ιστότοπου της GIGABYTE.

Πριν εγκαταστήσετε τις συσκευές, φροντίστε να απενεργοποιήσετε τις συσκευές και τον υπολογιστή σας. Αποσυνδέστε το καλώδιο ρεύματος από την πρίζα για να αποφύγετε ζημιά στις συσκευές.

SATA3 0/1 , SATA3 0/1/2/3 (Σύνδεσμοι SATA 6Gb/s)
Οι σύνδεσμοι SATA συμμορφώνονται με το πρότυπο SATA 6Gb/s και είναι συμβατοί με τα πρότυπα SATA 3Gb/s και SATA 1.5Gb/s. Κάθε σύνδεσμος SATA υποστηρίζει μία μόνο συσκευή SATA. Το Intel@Chipset υποστηρίζει RAID 0, RAID 1, RAID 5 και RAID 10. Μεταβείτε στη σελίδα "Configuring a RAID Set" (Ρύθμιση παραμέτρων ενός RAID Set) του ιστότοπου της GIGABYTE για οδηγίες σχετικά με τη ρύθμιση ενός πίνακα RAID.

Αρ. ακροδέκτη	Ορισμός
1	GND
2	TXP
3	TXN
4	GND
5	RXN
6	RXP
7	GND

Για να ενεργοποιήσετε τη δυνατότητα hot-plugging για τις θύρες SATA, επισκεφθείτε τη σελίδα "BIOS Setup" (Ρύθμιση BIOS), "SATA And RST Configuration" (Διαμόρφωση SATA και RST) του ιστότοπου της GIGABYTE για περισσότερες πληροφορίες.

1. Μόνο για Z6901 AORUS ULTRA PLUS.
2. Μόνο για Z6901 AORUS ULTRA PLUS DDR4.

M2A_CPU ^{(Σημείωση 1)} /M2P_SB ^{(Σημείωση 2)} (Σύνδεσμοι M.2 Socket 3)
Υπάρχουν δύο τύποι M.2 SSD: M.2 SATA SSD και M.2 PCIe SSD. Αυτή η μητρική πλακέτα υποστηρίζει μόνο M.2 PCIe SSD. Φροντίστε να επαληθεύσετε τον τύπο M.2 SSD που θέλετε να χρησιμοποιήσετε. Λάβετε υπόψη ότι ένα M.2 PCIe SSD δεν μπορεί να χρησιμοποιηθεί για τη δημιουργία ενός RAID set με έναν σκληρό δίσκο SATA. Μεταβείτε στη σελίδα "Configuring a RAID Set" (Ρύθμιση παραμέτρων ενός RAID Set) του ιστότοπου της GIGABYTE για οδηγίες σχετικά με τη ρύθμιση ενός πίνακα RAID.

Ακολουθήστε τα παρακάτω βήματα για να εγκαταστήσετε σωστά ένα M 2 SSD στον σύνδεσμο M.2 στο GC-Z6901 BTB PLUG

Βήμα 1
Χρησιμοποιήστε ένα κατσαβίδι για να ξεβιδώσετε τη βίδα στην ψύκτρα και, στη συνέχεια, αφαιρέστε την ψύκτρα

Βήμα 2
M2A CPU:

1. Για να χρησιμοποιήσετε τον σύνδεσμο M2A CPU, πρέπει πρώτα να αφαιρέσετε το GC-Z6901 BTB Heatsink PLUG από τη μητρική πλακέτα. Χρησιμοποιήστε ένα κατσαβίδι για να αφαιρέσετε τη βίδα από το GC-Z6901 BTB PLUG. Ανασηκώστε το GC-Z6901 BTB PLUG προς τα πάνω και αφαιρέστε το
2. Αφαιρέστε την προστατευτική μεμβράνη C

M2P SB:
Αφαιρέστε τις προστατευτικές μεμβράνες A και B

Βήμα 3
Εντοπίστε την κατάλληλη οπή στήριξης με βάση το μήκος της μονάδας δίσκου M 2 SSD
Εάν χρειαστεί, μετακινήστε το στήριγμα στην επιθυμητή οπή στήριξης. Εισαγάγετε τη μονάδα M 2 SSD στον σύνδεσμο M 2 υπό γωνία. Πιέστε τη μονάδα M 2 SSD προς τα κάτω και, στη συνέχεια, χρησιμοποιήστε τη βίδα που περιλαμβάνεται για να την ασφαλίσετε στον σύνδεσμο.

Βήμα 4
M2A CPU:
Εισαγάγετε το GC-Z6901 BTB PLUG κάθετα στους συνδέσμους BTB και ασφαλίστε το με τη βίδα. Στη συνέχεια, βιδώστε ξανά την ψύκτρα
M2P SB:
Βιδώστε ξανά την ψύκτρα

* Τύποι μονάδων M.2 SSD που υποστηρίζονται από κάθε σύνδεσμο M.2:

	M.2 PCIe x4 SSD	M.2 PCIe x2 SSD	M.2 SATA SSD
M2A_CPU
M2P_SB

(Σημείωση 1) Ο σύνδεσμος βρίσκεται στο πίσω μέρος του GC-Z6901 BTB PLUG.
(Σημείωση 2) Ο σύνδεσμος βρίσκεται στο μπροστινό μέρος του GC-Z6901 BTB PLUG.

F_PANEL (Κεφαλίδα μπροστινού πλαισίου)
Συνδέστε τον διακόπτη τροφοδοσίας, τον διακόπτη επαναφοράς και την ένδειξη κατάστασης συστήματος στο σασί σε αυτήν την κεφαλίδα σύμφωνα με τις παρακάτω αντιστοιχίσεις ακροδεκτών. Σημειώστε τους θετικούς και αρνητικούς ακροδέκτες πριν συνδέσετε τα καλώδια.

• PLED (Power LED):
  Συνδέεται στην ένδειξη κατάστασης τροφοδοσίας στην μπροστινή όψη του σασί. Η λυχνία LED είναι αναμμένη όταν το σύστημα λειτουργεί. Η λυχνία LED είναι σβηστή όταν το σύστημα βρίσκεται σε κατάσταση αναστολής λειτουργίας S3/S4 ή είναι απενεργοποιημένο (S5).
• PW (Διακόπτης τροφοδοσίας):
  Συνδέεται στον διακόπτη τροφοδοσίας στην μπροστινή όψη του σασί. Μπορείτε να διαμορφώσετε τον τρόπο απενεργοποίησης του συστήματός σας χρησιμοποιώντας τον διακόπτη τροφοδοσίας (επισκεφθείτε τη σελίδα "BIOS Setup" (Ρύθμιση BIOS), "Settings\Platform Power" (Ρυθμίσεις\Τροφοδοσία πλατφόρμας) του ιστότοπου της GIGABYTE για περισσότερες πληροφορίες).
• HD (Λυχνία LED δραστηριότητας σκληρού δίσκου):
  Συνδέεται στη λυχνία LED δραστηριότητας σκληρού δίσκου στην μπροστινή όψη του σασί. Η λυχνία LED είναι αναμμένη όταν ο σκληρός δίσκος διαβάζει ή γράφει δεδομένα.
• RES (Διακόπτης επαναφοράς):
  Συνδέεται στον διακόπτη επαναφοράς στην μπροστινή όψη του σασί. Πατήστε τον διακόπτη επαναφοράς για να επανεκκινήσετε τον υπολογιστή εάν ο υπολογιστής "παγώσει" και αποτύχει να εκτελέσει μια κανονική επανεκκίνηση.
• NC: Καμία σύνδεση.

  Η σχεδίαση του μπροστινού πλαισίου μπορεί να διαφέρει ανάλογα με το σασί. Μια μονάδα μπροστινού πλαισίου αποτελείται κυρίως από διακόπτη τροφοδοσίας, διακόπτη επαναφοράς, λυχνία LED τροφοδοσίας, λυχνία LED δραστηριότητας σκληρού δίσκου κ.λπ. Όταν συνδέετε τη μονάδα μπροστινού πλαισίου του σασί σε αυτήν την κεφαλίδα, βεβαιωθείτε ότι οι αντιστοιχίσεις καλωδίων και οι αντιστοιχίσεις ακροδεκτών ταιριάζουν σωστά.

SPEAKER (Κεφαλίδα ηχείου)
Το σύστημα αναφέρει την κατάσταση εκκίνησης του συστήματος εκδίδοντας έναν κωδικό ηχητικού σήματος. Θα ακουστεί ένα μόνο σύντομο ηχητικό σήμα εάν δεν εντοπιστεί κανένα πρόβλημα κατά την εκκίνηση του συστήματος. Αυτή η κεφαλίδα μπορεί επίσης να παρέχει έξοδο ήχου στο λειτουργικό σύστημα.

Αρ. ακροδέκτη	Ορισμός
1	SPK+
2	SPK-

F_U32C (USB Type-C ® Κεφαλίδα με υποστήριξη USB 3.2 Gen 2)
Η κεφαλίδα συμμορφώνεται με τις προδιαγραφές USB 3.2 Gen 2 και μπορεί να παρέχει μια θύρα USB.

Αρ. ακροδέκτη	Ορισμός	Αρ. ακροδέκτη	Ορισμός
1	VBUS	11	VBUS
2	TX1+	12	TX2+
3	TX1-	13	TX2-
4	GND	14	GND
5	RX1+	15	RX2+
6	RX1-	16	RX2-
7	VBUS	17	GND
8	CC1	18	D-
9	SBU1	19	D+
10	SBU2	20	CC2

F_U32 (Κεφαλίδα USB 3.2 Gen 1)
Η κεφαλίδα συμμορφώνεται με τις προδιαγραφές USB 3.2 Gen 1 και USB 2.0 και μπορεί να παρέχει δύο θύρες USB. Για την αγορά της προαιρετικής μπροστινής επιφάνειας 3,5" που παρέχει δύο θύρες USB 3.2 Gen 1, επικοινωνήστε με τον τοπικό αντιπρόσωπο.

Αρ. ακροδέκτη	Ορισμός	Αρ. ακροδέκτη	Ορισμός
1	VBUS	11	D2+
2	SSRX1-	12	D2-
3	SSRX1+	13	GND
4 B_	GND	14	SSTX2+ B S S
5	SSTX1-	15	SSTX2- 1
6	SSTX1+	16	GND
7	GND	17	SSRX2+
8	D1-	18	SSRX2-
9	D1+	19	VBUS
10	NC	20	No Pin

F_USB ^{(Σημείωση)} (Κεφαλίδα USB 2.0/1.1)
Συνδέστε το ένα άκρο του καλωδίου επέκτασης μπροστινής κεφαλίδας USB σε αυτήν την κεφαλίδα και τα άλλα άκρα σε δύο βραχίονες USB. Η κεφαλίδα συμμορφώνεται με τις προδιαγραφές USB 2.0/1.1. Κάθε κεφαλίδα USB μπορεί να παρέχει δύο θύρες USB μέσω ενός προαιρετικού βραχίονα USB. Για την αγορά του προαιρετικού βραχίονα USB, επικοινωνήστε με τον τοπικό αντιπρόσωπο.

Καλώδιο επέκτασης μπροστινής κεφαλίδας USB

•
  Μην συνδέετε το καλώδιο του βραχίονα IEEE 1394 (2x5 ακίδων) στην κεφαλίδα USB 2.0/1.1.
• Πριν εγκαταστήσετε το βραχίονα USB, φροντίστε να απενεργοποιήσετε τον υπολογιστή σας και να αποσυνδέσετε το καλώδιο τροφοδοσίας από την πρίζα για να αποφύγετε ζημιά στο βραχίονα USB.

CLR CMOS (Jumper εκκαθάρισης CMOS)
Χρησιμοποιήστε αυτό το jumper για να διαγράψετε τη διαμόρφωση του BIOS και να επαναφέρετε τις τιμές CMOS στις εργοστασιακές προεπιλογές. Για να διαγράψετε τις τιμές CMOS, χρησιμοποιήστε ένα μεταλλικό αντικείμενο όπως ένα κατσαβίδι για να αγγίξετε τις δύο ακίδες για λίγα δευτερόλεπτα.

• Να απενεργοποιείτε πάντα τον
  υπολογιστή σας και να αποσυνδέετε το καλώδιο τροφοδοσίας από την πρίζα πριν από τη διαγραφή των τιμών CMOS.
• Μετά την επανεκκίνηση του συστήματος, μεταβείτε στο BIOS Setup για να φορτώσετε τις εργοστασιακές προεπιλογές (επιλέξτε Load Optimized Defaults) ή διαμορφώστε χειροκίνητα τις ρυθμίσεις του BIOS (μεταβείτε στη σελίδα "BIOS Setup" της ιστοσελίδας της GIGABYTE για περισσότερες πληροφορίες).

(Σημείωση)
Ο σύνδεσμος βρίσκεται στο μπροστινό μέρος του GC-Z6901 BTB PLUG.

BAT (Μπαταρία)
Η μπαταρία παρέχει ρεύμα για να διατηρεί τις τιμές (όπως οι διαμορφώσεις BIOS, οι πληροφορίες ημερομηνίας και ώρας) στο CMOS όταν ο υπολογιστής είναι απενεργοποιημένος. Αντικαταστήστε την μπαταρία όταν η τάση της μπαταρίας πέσει σε χαμηλό επίπεδο, διαφορετικά οι τιμές CMOS ενδέχεται να μην είναι ακριβείς ή να χαθούν.

Μπορείτε να διαγράψετε τις τιμές CMOS αφαιρώντας την μπαταρία

1. Απενεργοποιήστε τον υπολογιστή σας και αποσυνδέστε το καλώδιο τροφοδοσίας.
2. Αποσυνδέστε το καλώδιο της μπαταρίας από την κεφαλίδα του καλωδίου της μπαταρίας και περιμένετε ένα λεπτό.
3. Συνδέστε το καλώδιο της μπαταρίας.
4. Συνδέστε το καλώδιο τροφοδοσίας και επανεκκινήστε τον υπολογιστή σας.

Αρ. ακροδέκτη	Ορισμός
1 (+)	Τροφοδοσία RTC
2 (-)	GND

•
  Να απενεργοποιείτε πάντα τον υπολογιστή σας και να αποσυνδέετε το καλώδιο τροφοδοσίας πριν από την αντικατάσταση της μπαταρίας.
• Αντικαταστήστε την μπαταρία με μια ισοδύναμη. Ενδέχεται να προκληθεί ζημιά στις συσκευές σας εάν η μπαταρία αντικατασταθεί με ένα λανθασμένο μοντέλο.
• Επικοινωνήστε με το σημείο αγοράς ή τον τοπικό αντιπρόσωπο εάν δεν μπορείτε να αντικαταστήσετε την μπαταρία μόνοι σας ή δεν είστε βέβαιοι για το μοντέλο της μπαταρίας.
• Οι χρησιμοποιημένες μπαταρίες πρέπει να τύχουν χειρισμού σύμφωνα με τους τοπικούς περιβαλλοντικούς κανονισμούς.

RST_SW ^{(Σημείωση)} /RST (Κουμπί επαναφοράς/Jumper επαναφοράς)
Το κουμπί επαναφοράς (RST_SW) επιτρέπει στους χρήστες να ενεργοποιούν/απενεργοποιούν γρήγορα τον υπολογιστή σε ένα περιβάλλον ανοιχτής θήκης όταν θέλουν να αλλάξουν στοιχεία υλικού ή να πραγματοποιήσουν δοκιμές υλικού. Το jumper επαναφοράς (RST) μπορεί να συνδεθεί με τον διακόπτη επαναφοράς στην μπροστινή επιφάνεια του πλαισίου. Πατήστε τον διακόπτη επαναφοράς για να επανεκκινήσετε τον υπολογιστή εάν ο υπολογιστής "παγώσει" και αποτύχει να πραγματοποιήσει μια κανονική επανεκκίνηση.

Αρ. ακροδέκτη	Ορισμός
1	Επαναφορά
2	GND

Το κουμπί επαναφοράς (RST_SW)/jumper επαναφοράς (RST) σάς παρέχει πολλές λειτουργίες για χρήση. Για να αντιστοιχίσετε ξανά το κουμπί για να εκτελεί διαφορετικές εργασίες, μεταβείτε στη σελίδα "BIOS Setup" της ιστοσελίδας της GIGABYTE και αναζητήστε "RST_SW (MULTIKEY)" για περισσότερες πληροφορίες.

(Σημείωση)
Ο σύνδεσμος βρίσκεται στο μπροστινό μέρος του GC-Z6901 BTB PLUG.

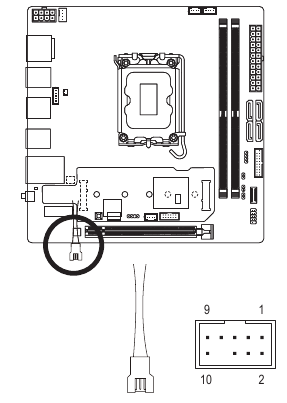

F_AUDIO (Κεφαλίδα ήχου μπροστινής επιφάνειας)
Η κεφαλίδα ήχου μπροστινής επιφάνειας υποστηρίζει ήχο High Definition (HD). Μπορείτε να συνδέσετε τη μονάδα ήχου μπροστινής επιφάνειας του πλαισίου σας σε αυτήν την κεφαλίδα. Βεβαιωθείτε ότι οι αντιστοιχίσεις καλωδίων του συνδέσμου της μονάδας αντιστοιχούν στις αντιστοιχίσεις ακίδων της κεφαλίδας της μητρικής πλακέτας. Η εσφαλμένη σύνδεση μεταξύ του συνδέσμου της μονάδας και της κεφαλίδας της μητρικής πλακέτας θα καταστήσει τη συσκευή ανίκανη να λειτουργήσει ή ακόμα και θα την καταστρέψει.

Προτεινόμενη δρομολόγηση κεφαλίδας F_AUDIO:
Βήμα 1
Χρησιμοποιήστε ένα κατσαβίδι για να ξεβιδώσετε τη βίδα στην ψύκτρα και, στη συνέχεια, αφαιρέστε την ψύκτρα

Βήμα 2:
Χρησιμοποιήστε ένα κατσαβίδι για να αφαιρέσετε τη βίδα από το GC-Z690I BTB PLUG. Ανασηκώστε το GC-Z690I BTB PLUG προς τα πάνω και αφαιρέστε το.

Βήμα 3
Μετακινήστε την κεφαλίδα F AUDIO έξω από την προεπιλεγμένη θέση της και δρομολογήστε την μέσω του συνδέσμου BTB στην κάτω άκρη της μητρικής πλακέτας, όπως φαίνεται αριστερά

Βήμα 4
Τοποθετήστε κάθετα το GC-Z6901 BTB PLUG στους συνδετήρες BTB και στερεώστε το με τη βίδα. Στη συνέχεια, βιδώστε ξανά την ψύκτρα

Αρ. ακροδέκτη	Ορισμός	Αρ. ακροδέκτη	Ορισμός
1	MIC L	6	Ανίχνευση MIC
2	GND	7	SENSE_SEND F_
3	MIC R	8	Χωρίς ακροδέκτη
4	NC	9	Ακουστικό αριστερό
5	Ακουστικό δεξί	10	Ανίχνευση ακουστικών

Ορισμένα πλαίσια παρέχουν μια μονάδα ήχου στην μπροστινή θύρα που διαθέτει ξεχωριστούς συνδετήρες σε κάθε καλώδιο αντί για ένα απλό βύσμα. Για πληροφορίες σχετικά με τη σύνδεση της μονάδας ήχου της μπροστινής θύρας που έχει διαφορετικές αντιστοιχίσεις καλωδίων, επικοινωνήστε με τον κατασκευαστή του πλαισίου.

Επισκεφθείτε τον ιστότοπο της GIGABYTE για λεπτομέρειες σχετικά με τη χρήση της κεφαλίδας ήχου της μπροστινής θύρας.
https://www.gigabyte.com/WebPage/876/Z690I-AORUS-ULTRA-DDR4-audio.html

Ρύθμιση BIOS

Το BIOS (Basic Input and Output System) καταγράφει τις παραμέτρους υλικού του συστήματος στο CMOS στη μητρική πλακέτα. Οι κύριες λειτουργίες του περιλαμβάνουν τη διεξαγωγή του Power-On Self-Test (POST) κατά την εκκίνηση του συστήματος, την αποθήκευση παραμέτρων συστήματος και τη φόρτωση του λειτουργικού συστήματος κ.λπ. Το BIOS περιλαμβάνει ένα πρόγραμμα ρύθμισης BIOS που επιτρέπει στον χρήστη να τροποποιήσει τις βασικές ρυθμίσεις διαμόρφωσης του συστήματος ή να ενεργοποιήσει ορισμένες λειτουργίες του συστήματος.

Όταν απενεργοποιείται η τροφοδοσία, η μπαταρία στη μητρική πλακέτα παρέχει την απαραίτητη ισχύ στο CMOS για να διατηρεί τις τιμές διαμόρφωσης στο CMOS.
Για να αποκτήσετε πρόσβαση στο πρόγραμμα ρύθμισης του BIOS, πατήστε το πλήκτρο <Delete> κατά τη διάρκεια του POST όταν ενεργοποιείται η τροφοδοσία.
Για να αναβαθμίσετε το BIOS, χρησιμοποιήστε το GIGABYTE Q-Flash ή το βοηθητικό πρόγραμμα BIOS.

• Το Q-Flash επιτρέπει στον χρήστη να αναβαθμίσει ή να δημιουργήσει αντίγραφα ασφαλείας του BIOS γρήγορα και εύκολα χωρίς να εισέλθει στο λειτουργικό σύστημα.
• Το BIOS είναι ένα βοηθητικό πρόγραμμα που βασίζεται στα Windows και αναζητά και κατεβάζει την πιο πρόσφατη έκδοση του BIOS από το Internet και ενημερώνει το BIOS.

Για οδηγίες σχετικά με τη χρήση των βοηθητικών προγραμμάτων Q-Flash και BIOS, μεταβείτε στη σελίδα "Μοναδικά χαρακτηριστικά" της ιστοσελίδας της GIGABYTE και αναζητήστε το "Βοηθητικά προγράμματα ενημέρωσης BIOS".

•
  Επειδή το φλας BIOS είναι δυνητικά επικίνδυνο, εάν δεν αντιμετωπίζετε προβλήματα χρησιμοποιώντας την τρέχουσα έκδοση του BIOS, συνιστάται να μην κάνετε φλας στο BIOS. Για να κάνετε φλας στο BIOS, κάντε το με προσοχή. Η ανεπαρκής ανανέωση του BIOS μπορεί να οδηγήσει σε δυσλειτουργία του συστήματος.
• Συνιστάται να μην αλλάζετε τις προεπιλεγμένες ρυθμίσεις (εκτός εάν χρειάζεται) για να αποτρέψετε το σύστημα αστάθεια ή άλλα απροσδόκητα αποτελέσματα. Η ανεπαρκής αλλαγή των ρυθμίσεων μπορεί να οδηγήσει σε αποτυχία εκκίνησης του συστήματος. Εάν συμβεί αυτό, προσπαθήστε να απαλείψετε τις τιμές CMOS και να επαναφέρετε την πλακέτα στις προεπιλεγμένες τιμές.
• Ανατρέξτε στις εισαγωγές της μπαταρίας/καθαρισμού βραχυκυκλωτήρα CMOS στο κεφάλαιο Εγκατάσταση υλικού ή μεταβείτε στη σελίδα "BIOS Setup" της ιστοσελίδας της GIGABYTE και αναζητήστε το "Load Optimized Defaults" για το πώς να καθαρίσετε τις τιμές CMOS.

Επισκεφθείτε την ιστοσελίδα της GIGABYTE για λεπτομέρειες σχετικά με τη διαμόρφωση του BIOS Setup.
https://www.gigabyte.com/WebPage/819/z690-bios.html

Οθόνη εκκίνησης

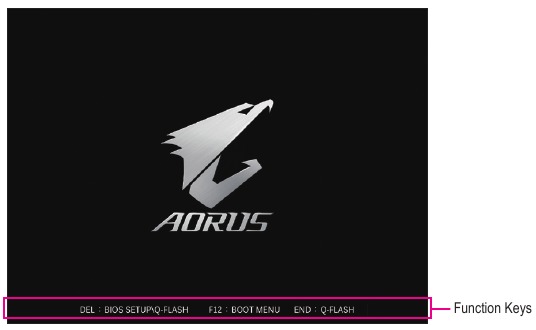

Η ακόλουθη οθόνη λογότυπου εκκίνησης θα εμφανιστεί κατά την εκκίνηση του υπολογιστή.

Πλήκτρα λειτουργιών

<DEL>: BIOS SETUP\Q-FLASH
Πατήστε το πλήκτρο <Delete> για να εισέλθετε στο BIOS Setup ή για να αποκτήσετε πρόσβαση στο βοηθητικό πρόγραμμα Q-Flash στο BIOS Setup.

<F12>: BOOT MENU
Το Boot Menu σάς επιτρέπει να ρυθμίσετε την πρώτη συσκευή εκκίνησης χωρίς να εισέλθετε στο BIOS Setup. Στο Boot Menu, χρησιμοποιήστε το πλήκτρο επάνω βέλους <↑> ή το πλήκτρο κάτω βέλους <↓> για να επιλέξετε την πρώτη συσκευή εκκίνησης και, στη συνέχεια, πατήστε <Enter> για να αποδεχτείτε. Το σύστημα θα εκκινηθεί αμέσως από τη συσκευή.

Σημείωση: Η ρύθμιση στο Boot Menu ισχύει μόνο για μία φορά. Μετά την επανεκκίνηση του συστήματος, η σειρά εκκίνησης της συσκευής θα εξακολουθεί να βασίζεται στις ρυθμίσεις του BIOS Setup.

<END>: Q-FLASH
Πατήστε το πλήκτρο <End> για να αποκτήσετε πρόσβαση στο βοηθητικό πρόγραμμα Q-Flash απευθείας χωρίς να χρειάζεται πρώτα να εισέλθετε στο BIOS Setup.

Εγκατάσταση του λειτουργικού συστήματος και των προγραμμάτων οδήγησης

Εγκατάσταση λειτουργικού συστήματος

Με τις σωστές ρυθμίσεις BIOS, είστε έτοιμοι να εγκαταστήσετε το λειτουργικό σύστημα.
Εάν θέλετε να εγκαταστήσετε ένα λειτουργικό σύστημα σε έναν τόμο RAID, πρέπει πρώτα να εγκαταστήσετε το πρόγραμμα οδήγησης Intel@ RST VMD Controller κατά τη διάρκεια της διαδικασίας εγκατάστασης του λειτουργικού συστήματος. Ανατρέξτε στα παρακάτω βήματα:

Βήμα 1:
Μεταβείτε στην ιστοσελίδα της GIGABYTE, μεταβείτε στην ιστοσελίδα του μοντέλου της μητρικής πλακέτας, κατεβάστε το αρχείο προεγκατάστασης του προγράμματος οδήγησης Intel SATA στη σελίδα Support\Download\SATA RAID/AHCI, αποσυμπιέστε το αρχείο και αντιγράψτε τα αρχεία στη μονάδα flash USB.

Βήμα 2:
Εκκινήστε από το δίσκο εγκατάστασης των Windows και εκτελέστε τα τυπικά βήματα εγκατάστασης του λειτουργικού συστήματος. Όταν εμφανιστεί η οθόνη που σας ζητά να φορτώσετε το πρόγραμμα οδήγησης, επιλέξτε Browse (Αναζήτηση).

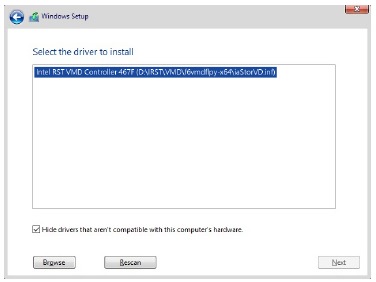

Βήμα 3:
Εισαγάγετε τη μονάδα flash USB και, στη συνέχεια, αναζητήστε τη θέση του προγράμματος οδήγησης. Όταν εμφανιστεί μια οθόνη όπως φαίνεται παρακάτω, επιλέξτε Intel RST VMD Controller 467F και κάντε κλικ στο Next (Επόμενο) για να φορτώσετε το πρόγραμμα οδήγησης και να συνεχίσετε την εγκατάσταση του λειτουργικού συστήματος.

Εγκατάσταση προγραμμάτων οδήγησης

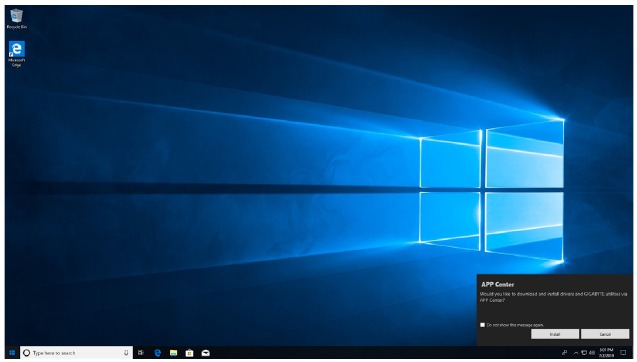

Αφού εγκαταστήσετε το λειτουργικό σύστημα, θα εμφανιστεί ένα παράθυρο διαλόγου στην κάτω δεξιά γωνία της επιφάνειας εργασίας, το οποίο θα σας ρωτά εάν θέλετε να κατεβάσετε και να εγκαταστήσετε τα προγράμματα οδήγησης και τις εφαρμογές GIGABYTE μέσω του APP Center. Κάντε κλικ στο Install (Εγκατάσταση) για να συνεχίσετε με την εγκατάσταση. (Στο BIOS Setup, βεβαιωθείτε ότι η ρύθμιση Settings\lO Ports\APP Center Download & Install Configuration\APP Center Download & Install έχει οριστεί σε Enabled (Ενεργοποιημένο).)

Όταν εμφανιστεί το παράθυρο διαλόγου End User License Agreement (Άδεια χρήσης τελικού χρήστη), πατήστε <Accept> για να εγκαταστήσετε το APP Center. Στην οθόνη APP Center, επιλέξτε τα προγράμματα οδήγησης και τις εφαρμογές που θέλετε να εγκαταστήσετε και κάντε κλικ στο Install (Εγκατάσταση).

Πριν από την εγκατάσταση, βεβαιωθείτε ότι το σύστημα είναι συνδεδεμένο στο Internet.

Επισκεφθείτε την ιστοσελίδα της GIGABYTE για περισσότερες πληροφορίες σχετικά με το λογισμικό.
https://www.gigabyte.com/WebPage/817/z690-app.html

Επισκεφθείτε την ιστοσελίδα της GIGABYTE για περισσότερες πληροφορίες αντιμετώπισης προβλημάτων.
https://www.gigabyte.com/WebPage/351/faq.html

Διαμόρφωση ενός συνόλου RAID

Επίπεδα RAID

	RAID 0	RAID 1	RAID 5	RAID 10
Ελάχιστος αριθμός σκληρών δίσκων	≥2	2	≥3	4
Χωρητικότητα πίνακα	Αριθμός σκληρών δίσκων * Μέγεθος του μικρότερου δίσκου	Μέγεθος του μικρότερου δίσκου	(Αριθμός σκληρών δίσκων -1) * Μέγεθος του μικρότερου δίσκου	(Αριθμός σκληρών δίσκων/2) * Μέγεθος του μικρότερου δίσκου
Ανοχή σφαλμάτων	Όχι	Ναι	Ναι	Ναι

Πριν ξεκινήσετε, ετοιμάστε τα ακόλουθα στοιχεία:

Αυτή η μητρική πλακέτα υποστηρίζει RAID 0, RAID 1, RAID 5 και RAID 10. Ετοιμάστε τον σωστό αριθμό σκληρών δίσκων, όπως υποδεικνύεται στον παραπάνω πίνακα, πριν από τη διαμόρφωση ενός πίνακα RAID.

• Σκληροί δίσκοι SATA ή SSD. Για να εξασφαλίσετε βέλτιστη απόδοση, συνιστάται να χρησιμοποιήσετε δύο σκληρούς δίσκους με πανομοιότυπο μοντέλο και χωρητικότητα.
• Δίσκος εγκατάστασης των Windows.
• Ένας υπολογιστής συνδεδεμένος στο Internet.
• Μια μονάδα flash USB.

•
  Ένας M.2 PCIe SSD δεν μπορεί να χρησιμοποιηθεί για τη δημιουργία ενός συνόλου RAID είτε με έναν M.2 SATA SSD είτε με έναν SATA σκληρό δίσκο.
• Ανατρέξτε στις "Εσωτερικές υποδοχές" για τις ειδοποιήσεις εγκατάστασης για τις υποδοχές M.2 και SATA.

2. Μόνο για Z6901 AORUS ULTRA PLUS DDR4.

Επισκεφθείτε την ιστοσελίδα της GIGABYTE για λεπτομέρειες σχετικά με τη διαμόρφωση ενός πίνακα RAID.
https://www.gigabyte.com/WebPage/818/z690-raid.html

Αναφορές

• Z690I AORUS ULTRA PLUS (rev. 1.0) Βασικά χαρακτηριστικά | Motherboard - GIGABYTE Global
• Z690I AORUS ULTRA PLUS DDR4 (rev. 1.0) Βασικά χαρακτηριστικά | Motherboard - GIGABYTE Global
• Z690I AORUS ULTRA AUDIO
• Ρύθμιση BIOS της σειράς GIGABYTE Intel 600
• Εγχειρίδιο αντιμετώπισης προβλημάτων GIGABYTE
• Εγχειρίδιο RAID σειράς GIGABYTE Z690
• Βοηθητικό πρόγραμμα | Υπηρεσία / Υποστήριξη - GIGABYTE Global
• GIGABYTE Quick-Guide
• GIGABYTE Realtek Audio
• Εγχειρίδιο λογισμικού μητρικών πλακετών GIGABYTE

Λήψη εγχειριδίου

Εδώ μπορείτε να κατεβάσετε την πλήρη έκδοση pdf του εγχειριδίου, μπορεί να περιέχει πρόσθετες οδηγίες ασφαλείας, πληροφορίες εγγύησης, κανόνες FCC κ.λπ.

Λήψη GIGABYTE Z690I AORUS ULTRA PLUS, Z690I AORUS ULTRA PLUS DDR4 - Εγχειρίδιο μητρικής πλακέτας

Διαθέσιμες γλώσσες
