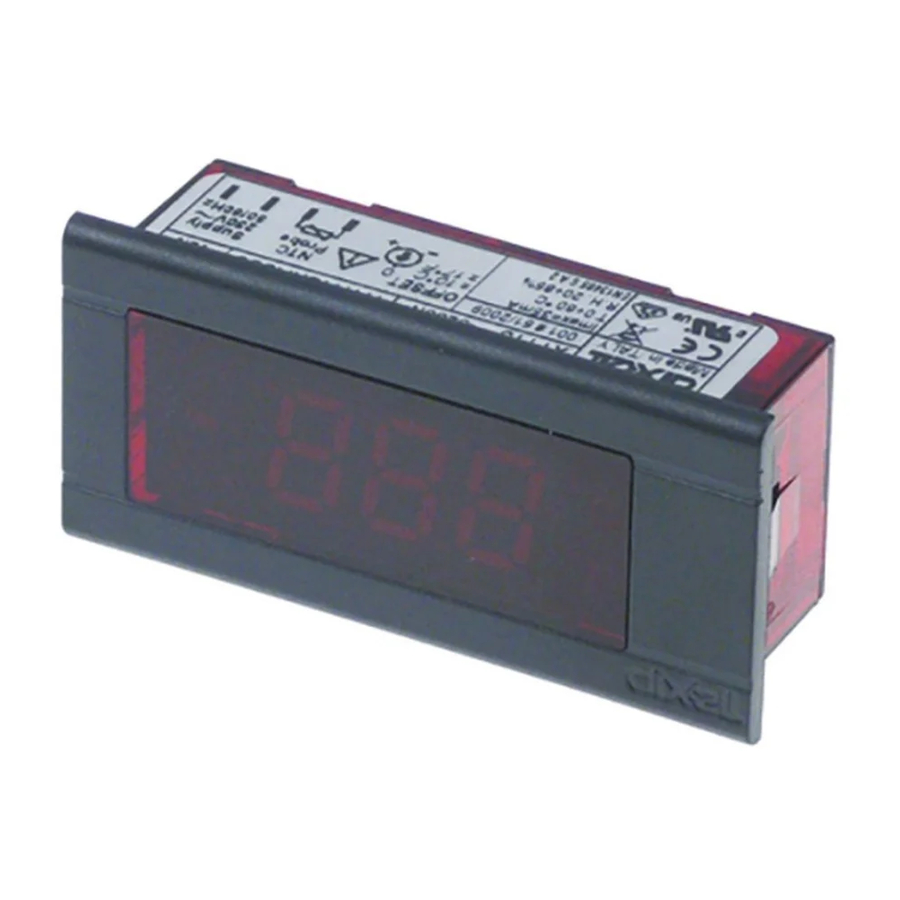

Emerson Dixell XT11S - Elektroninio skaitmeninio termometro vadovas

BENDRIEJI ĮSPĖJIMAI

PRAŠOME PERSKAITYTI PRIEŠ NAUDOJANT ŠĮ VADOVĄ

• Šis vadovas yra produkto dalis ir turi būti laikomas šalia prietaiso, kad būtų galima lengvai ir greitai pasinaudoti.
• Prieš tęsdami patikrinkite taikymo apribojimus.
• Dixell Srl pasilieka teisę keisti savo produktų sudėtį, net ir be išankstinio įspėjimo, užtikrindama tą pačią ir nepakitusią funkcionalumą.

SAUGOS PRIEMONĖS

•
  Šią įrangą turėtų montuoti, reguliuoti ir aptarnauti kvalifikuotas elektros priežiūros personalas, susipažinęs su įrangos konstrukcija ir veikimu bei susijusiais pavojais. Nesilaikant šios atsargumo priemonės, galite susižaloti.
• Dixell neatsako už jokius gedimus ar žalą, atsiradusią dėl produkto, jei jis naudojamas nenurodytu būdu.
• Visada įsitikinkite, kad zondas yra prijungtas prie prietaiso prieš prijungiant ir įjungiant maitinimo šaltinį.
• Prieš prijungdami prietaisą, patikrinkite, ar maitinimo įtampa yra teisinga.
• Zondas NĖRA papildomos žemos saugos įtampos modeliams su 230 V arba 110 V maitinimo šaltiniu.
• 230 V arba 110 V modeliui reikia naudoti dvigubos izoliacijos zondą, kuris NEPRIDEDAMAS.
• Įtampai ir zondams naudokite izoliuotas greito jungimo gnybtų jungtis.
• Prietaisas skirtas montuoti ant skydelio, o elektros jungtys turi būti išdėstytos tinkamai apsaugotoje plokštėje / skyde.
• Saugokite nuo vandens ar drėgmės: prietaisą naudokite tik veikimo ribose, vengdami staigių temperatūros pokyčių esant didelei atmosferos drėgmei, kad nesusidarytų kondensatas.
•
  Prieš atlikdami bet kokią priežiūrą, atjunkite visas elektros jungtis.
• Prietaiso niekada negalima atidaryti.
• Gedimo ar netinkamo veikimo atveju grąžinkite prietaisą pardavėjui arba "Dixell S.r.l." (žr. adresą) su išsamiu gedimo aprašymu.
• Įsitikinkite, kad zondų ir maitinimo laidai yra atskirti ir pakankamai toli vienas nuo kito, be susikirtimų ir spiralių.
• Norėdami pamatyti maksimalią ir minimalią užregistruotą temperatūrą, naudokite S1 II klasės patvirtintą mygtuką, paprastai atidarytą, prijungtą, kaip nurodyta 5 dalyje.

BENDRA INFORMACIJA

XT11S yra naujas elektroninis skaitmeninis termometras, kuris rodo esamą temperatūrą, taip pat registruoja maksimalią ir minimalią temperatūras.

Šias maks. / min. temperatūras galima peržiūrėti vienu mygtuko paspaudimu ir, jei reikia, iš naujo nustatyti.

MONTAVIMAS - 230 V ARBA 115 V VERSIJA (1 PAV.)

Prietaisas aprūpintas greito jungimo kastuviniais gnybtais, o zondo jungtys atskirtos nuo maitinimo jungčių. Norėdami įdiegti prietaisą, atlikite šiuos veiksmus:

Įtampai ir zondams naudokite izoliuotas greito jungimo gnybtų jungtis.

1. Skydelyje padarykite 59x25,5 mm (1,01x2,32 colio) skylę, kurios storis yra nuo 0,8 mm iki 2,7 mm.
2. Išimkite prietaisą iš dėžutės ir įdėkite jį į skylę, kol šoniniai atvartai spragtelės, o tai reiškia, kad jie yra užrakinti.
3. Atsijunkite maitinimo šaltinį nuo plokštės skydelio jungikliu, kuris nepridedamas (P1 1 pav.).
4. Turi būti naudojamas II klasės skydelio jungiklis, sertifikuotas pagal IEC 60947-1 ir 60947-3.
5. Sumontuokite skydelio jungiklį šalia XT11S, lengvai pasiekiamoje vietoje, kad būtų lengva atjungti maitinimo šaltinį.
6. Padėkite zondą ten, kur jis turi matuoti temperatūrą.
7. Prijunkite zondo gnybtus prie 2,8 mm greito jungimo, kaip nurodyta.
8. Maitinimui naudokite dvigubos izoliacijos kabelius, kurių skersmuo yra bent 0,75 mm² (AWG minusas arba lygus 20).
9. Norint apsaugoti prietaisą nuo per didelės srovės, reikia naudoti 63 mA išorinį saugiklį.
10. Prijunkite maitinimo kabelius prie 6,3 mm greito jungimo.
11. Jei įmanoma, gamintojas siūlo prijungti fazę (L) prie greito jungimo dešinėje, o neutralų (N) - prie greito jungimo kairėje, kaip nurodyta.
12. Šiame etape plokštę galima vėl prijungti prie maitinimo šaltinio.

EKRANO POSLINKIO REGULIAVIMAS

1. Galima reguliuoti ekrano vizualizaciją diapazone – 10÷10°C, jei zondas rodo neteisingus duomenis.
2. Norėdami tai padaryti, naudokite 3 mm atsuktuvą, kad pasuktumėte potenciometrą, kol termometras parodys teisingą temperatūrą.

ATJUNGIMAS IR ZONDO PAKEITIMAS (1 PAV.)

1. Atsijunkite maitinimo šaltinį ant plokštės, kurioje yra prietaisas, skydelio jungikliu (P1 1 pav.)
2. Nuimkite maitinimo greito jungimo.
3. Atjunkite prietaisą ir zondą.

IŠORINIO MYGTUKO JUNGTIS (2 PAV.)

Norėdami rodyti maksimalias ir minimalias vertes prietaise, naudokite S1 II klasės patvirtintą mygtuką, paprastai atidarytą. Mygtukas turi būti skirtas maksimaliai pagrindinei maitinimo įtampai. (NEPRIDEDAMAS).

1. Atsijunkite maitinimo šaltinį ant plokštės, kurioje yra prietaisas, skydelio jungikliu (P1 1 pav.)
2. Prijunkite mygtuką lygiagrečiai su zondu, kaip parodyta 2 pav.

3. Padėkite zondą ten, kur jis turi matuoti temperatūrą.
4. Prijunkite zondo gnybtus prie 2,8 mm greito jungimo, kaip nurodyta.
5. Maitinimui naudokite dvigubos izoliacijos kabelius, kurių skersmuo yra bent 0,75 mm² (AWG minusas arba lygus 20).
6. Prijunkite maitinimo kabelius prie 6,3 mm greito jungimo.
7. Jei įmanoma, gamintojas siūlo prijungti fazę (L) prie greito jungimo dešinėje, o neutralų (N) - prie greito jungimo kairėje, kaip nurodyta.
8. Šiame etape plokštę galima vėl prijungti prie maitinimo šaltinio.

MIN. IR MAKS. UŽREGISTRUOTŲ TEMPERATŪRŲ RODYMAS

Prijungus mygtuką, skirtą min. ir maks. temperatūroms, atlikite šiuos veiksmus:

Maksimalios temperatūros rodymas:

1. Paspauskite ir palaikykite mygtuką (S1), kol ekrane pasirodys "HI".
2. Atleiskite S1 ir aukščiausia užregistruota temperatūra nuo paskutinio nustatymo iš naujo bus rodoma 3 sekundes.

Minimalios temperatūros rodymas:

1. Paspauskite ir palaikykite mygtuką (S1), kol ekrane pasirodys "LO".
2. Atleiskite S1 ir žemiausia užregistruota temperatūra nuo paskutinio nustatymo iš naujo bus rodoma 3 sekundes.

Zondo poslinkio vertės rodymas:

1. Paspauskite ir palaikykite mygtuką (S1), kol ekrane pasirodys "PO".
2. Atleiskite S1 ir zondo poslinkio vertė bus rodoma 3 sekundes.

Maksimalios/minimalios temperatūros nustatymas iš naujo:

1. Paspauskite ir palaikykite mygtuką (S1), kol ekrane pasirodys "rE".
2. Atleiskite S1 ir ekrane 5 sekundes mirksės "rE".
3. Kol ekranas mirksi, paspauskite mygtuką ir maksimali bei minimali temperatūra bus ištrinta.

Įjungimo ir maitinimo gedimo įspėjimas:
Kai įjungiamas maitinimo šaltinis ir po bet kokio maitinimo gedimo, kai vizualizuojamos maksimalios ir minimalios nustatytos vertės, ekranas mirksi. Tai skirta įspėti vartotoją, kad buvo nutrauktas maitinimo šaltinis.

Norėdami atkurti normalų veikimą, atlikite tą pačią procedūrą, kuri naudojama maksimalios/minimalios atminties nustatymui iš naujo. (žr. Maksimalios/minimalios temperatūros nustatymas iš naujo).

PRIEŽIŪRA IR VALYMAS

Prietaisams nereikia jokios ypatingos priežiūros. Norėdami išvalyti priekinę dalį, tiesiog naudokite minkštą drėgną šluostę ir venkite naudoti stiprius ploviklius ar tirpiklius.

TECHNINIAI DUOMENYS

Korpusas: 64x31mm, gylis: 19,5mm; savaime užgęstantis polikarbonatas.

Montavimas: tik montavimui ant skydelio; 25,5x59mm skydelio išpjova (1,01x2,32 colio).

Priekinė apsauga: IP20.

Elektros jungtys: greito jungimo kastuviniai gnybtai su zondo jungtimis (2,8 mm), atskirti nuo maitinimo jungčių (6,3 mm).

Maitinimo šaltinis: 230Vac ±10% 50/60Hz VDE patvirtintas arba 110Vac ±10% 50/60Hz, arba 12Vac/dc, arba 24Vac/dc.

Sunaudojama srovė: 40mA.

Zondas: NTC su dviguba izoliacija 230Vac arba 110Vac versijai.

Ekrano ir matavimo vienetai: - 50.0÷99.9°C => 100 to110°C; -40÷230°F
NTC standartinis zondas: -30÷105°C (-22÷220°F).

Ekrano atnaujinimo delsos laikas (pasirinktinai), kai temperatūra pakyla: nustatytas 1 arba 3 minutės, priklausomai nuo modelio, nurodyto užsakymo metu.

Darbinė temperatūra: T60°C/32÷140°F.

Laikymo temperatūra: -30÷75°C/-22÷167°F.

Santykinė drėgmė: 20÷85% (nekondensuojanti).

Maksimalus darbinis aukštis: 2000m virš jūros lygio.

Įrengimo kategorija III; Pereinamoji viršįtampis: 4000V.

Užterštumo laipsnis: 2 pagal IEC 664.

Poslinkis: ±10°C (±17°F).

Tikslumas: nuo -30 iki -10°C (-22÷14°F): 1°C (2°F) ±1 skaitmuo. nuo -10 iki 110°C (14÷230°F): 0,5°C (1°F) ±1 skaitmuo.

Dixell S.r.l. - Z.I. Viadell'Industria, 27 - 32010 Pieve d'Alpago (BL) ITALY
Tel. +39.0437.9833 r.a. - Fax +39.0437.989313 - EmersonClimate.com/Dixell - dixell@emerson.com
