Emerson Dixell XT11S - Elektron raqamli termometr qo'llanmasi

UMUMIY OGOHLANTIRISH

USHBU QO'LLANMANI ISHLATISHDAN OLDIN O'QIB CHIQING

• Ushbu qo'llanma mahsulotning bir qismi bo'lib, oson va tez murojaat qilish uchun qurilma yonida saqlanishi kerak.
• Davom etishdan oldin dastur chegaralarini tekshiring.
• Dixell Srl, bir xil va o'zgarmas funksionallikni ta'minlagan holda, o'z mahsulotlarining tarkibini, hatto ogohlantirishsiz ham o'zgartirish huquqini o'zida saqlab qoladi.

XAVFSIZLIK CHORALARI

•
  ushbu uskunani qurilish va ishlash bilan tanish bo'lgan malakali elektr ta'minoti xodimlari o'rnatishi, sozlashi va xizmat ko'rsatishi kerak, shuningdek, uskunaning xavfliligi bilan ham tanish bo'lishi kerak. Ushbu ehtiyot choralariga rioya qilmaslik tan jarohatlariga olib kelishi mumkin.
• Agar Dixell mahsulotdan noto'g'ri foydalanish natijasida kelib chiqqan har qanday nuqson yoki zarar uchun javobgar emas.
• Har doim quvvat manbai ulanib, yoqilishidan oldin zond asbobga ulanganligiga ishonch hosil qiling.
• Asbobni ulashdan oldin ta'minot kuchlanishi to'g'ri ekanligini tekshiring.
• Zond 230V yoki 110V quvvat manbaiga ega bo'lgan modellar uchun qo'shimcha past xavfsizlik kuchlanishi ostida EMAS.
• 230V yoki 110V model uchun qo'shaloq izolyatsiyali zond ishlatilishi kerak, TA'MINLANMAYDI.
• Kuchlanish va zond uchun izolyatsiyalangan tezkor ulagich terminallaridan foydalaning.
• Asbob panelga o'rnatish uchun mo'ljallangan va elektr ulanishlari to'g'ri himoyalangan taxta/panel ichida joylashgan bo'lishi kerak.
• Suv yoki namlik ta'siriga yo'l qo'ymang: asbobni faqat ish chegaralarida ishlating, kondensatsiya hosil bo'lishining oldini olish uchun yuqori atmosfera namligi bilan keskin harorat o'zgarishlaridan saqlaning.
•
  har qanday texnik xizmat ko'rsatishdan oldin barcha elektr ulanishlarini uzing.
• Asbob hech qachon ochilmasligi kerak.
• Nosozlik yoki noto'g'ri ishlash holatlarida asbobni sotuvchiga yoki "Dixell S.r.l."ga (manzilga qarang) nosozlikning batafsil tavsifi bilan qaytarib yuboring.
• Zondlar va quvvat manbai uchun simlar bir-biridan ajratilgan va etarlicha uzoqda bo'lishini ta'minlang, kesishmalar va spirallarsiz.
• Maksimal va minimal qayd etilgan haroratni ko'rish uchun 5-bandda ko'rsatilganidek ulangan, odatda ochiq bo'lgan S1 II klassi tasdiqlangan tugmachadan foydalaning.

UMUMIY TAVSIF

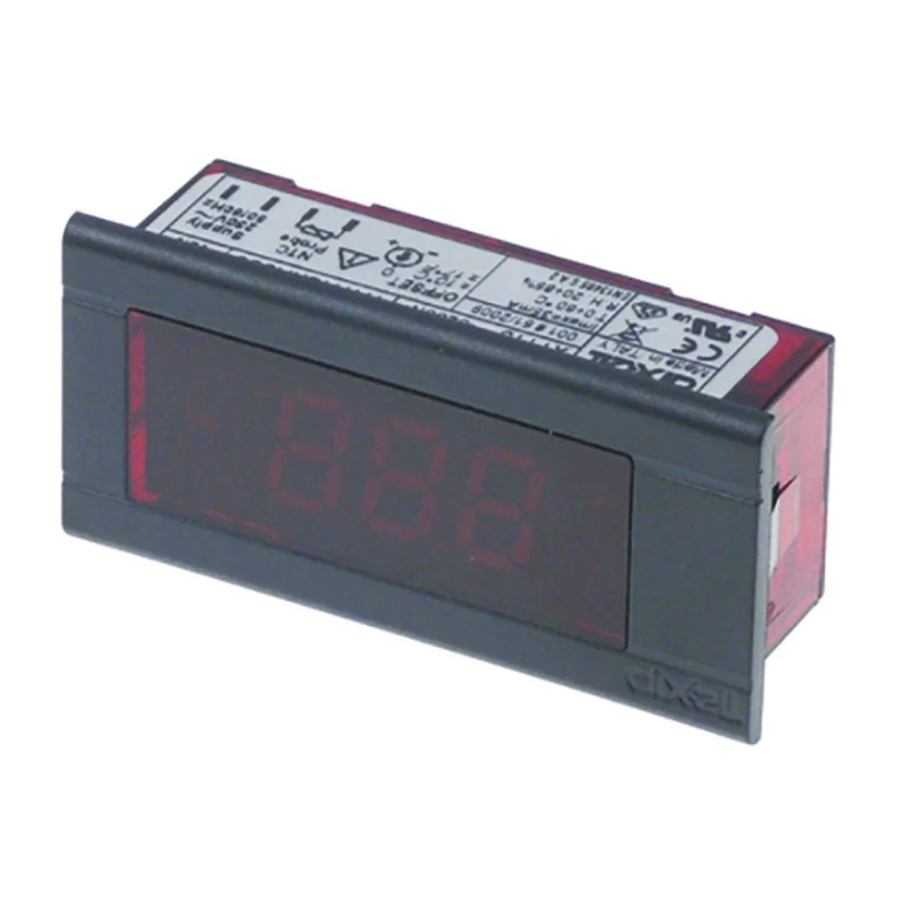

XT11S - bu joriy haroratni ko'rsatadigan va maksimal va minimal haroratlarni qayd etadigan yangi elektron raqamli termometr.

Ushbu maksimal / minimal haroratlar tugmani bosish orqali ko'rsatilishi va zarurat tug'ilganda qayta o'rnatilishi mumkin.

O'RNATISH - 230V YOKI 115V VERSIYA (1-RASM)

Asbob tez ulanadigan turdagi vilka terminallari bilan jihozlangan, zond ulanishlari quvvat manbai ulanishlaridan ajratilgan. Asbobni o'rnatish uchun quyidagicha davom eting:

Kuchlanish va zond uchun izolyatsiyalangan tezkor ulagich terminallaridan foydalaning.

1. Qalinligi 0,8 mm va 2,7 mm orasida bo'lgan paneldagi 59x25,5 mm (1,01x2,32 dyuym) teshikni oching.
2. Asbobni qutidan oling va yon qopqoqlari bosilguncha teshikka joylashtiring, bu ularning qulflanganligini anglatadi.
3. Quvvat manbaini taxtadan panel kaliti orqali uzing, ta'minlanmagan, (1-rasmdagi P1).
4. IEC 60947-1 va 60947-3 ga muvofiq tasdiqlangan II klassi va sertifikatlangan panel kaliti ishlatilishi kerak.
5. Quvvat manbaini uzishni osonlashtirish uchun panel kalitini XT11S yaqiniga, oson yetib boradigan joyga o'rnating.
6. Zondni haroratni o'lchashi kerak bo'lgan joyga joylashtiring.
7. Zond terminallarini ko'rsatilganidek 2,8 mm tez ulanadigan joyga ulang.
8. Ta'minot uchun diametri kamida 0,75 mm² bo'lgan qo'shaloq izolyatsiyalangan kabellardan foydalaning. (AWG minus yoki 20 ga teng.)
9. Asbobni haddan tashqari oqimdan himoya qilish uchun 63mA tashqi sug'urta ishlatilishi kerak.
10. Quvvat manbai kabellarini 6,3 mm tez ulanadigan joyga ulang.
11. Iloji bo'lsa, ishlab chiqaruvchi fazani (L) o'ng tomondagi tez ulanadigan joyga va neytralni (N) chap tomondagi tez ulanadigan joyga ulashni tavsiya qiladi.
12. Shu bosqichda taxtani yana quvvat manbaiga ulash mumkin.

DISPLEY OFFSETINI SOZLASH

1. Zondning noto'g'ri o'qilishi holatlarida displey vizualizatsiyasini – 10÷10°C oralig'ida sozlash mumkin.
2. Buning uchun termometr to'g'ri haroratni ko'rsatguncha, potentsiometrni aylantirish uchun 3 mm tornavidadan foydalaning.

UZISH VA ZONDNI ALMASHTIRISH (1-RASM)

1. Asbob joylashgan taxtadagi quvvat manbaini panel kaliti orqali uzing (1-rasmdagi P1)
2. Quvvat manbai tez ulanadigan joylarini olib tashlang.
3. Asbob va zondni uzing.

TASHQI TUGMANI ULASH (2-RASM)

Asbobda maksimal va minimal qiymatlarni ko'rsatish uchun S1 II klassi tasdiqlangan turdagi tugmachadan foydalaning, odatda ochiq. Tugma maksimal asosiy ta'minot kuchlanishi uchun baholanishi kerak. (TA'MINLANMAYDI).

1. Asbob joylashgan taxtadagi quvvat manbaini panel kaliti orqali uzing (1-rasmdagi P1)
2. Tugmani 2-rasmda ko'rsatilganidek zond bilan parallel ravishda ulang.

3. Zondni haroratni o'lchashi kerak bo'lgan joyga joylashtiring.
4. Zond terminallarini ko'rsatilganidek 2,8 mm tez ulanadigan joyga ulang.
5. Ta'minot uchun diametri kamida 0,75 mm² bo'lgan qo'shaloq izolyatsiyalangan kabellardan foydalaning (AWG minus yoki 20 ga teng).
6. Quvvat manbai kabellarini 6,3 mm tez ulanadigan joyga ulang.
7. Iloji bo'lsa, ishlab chiqaruvchi fazani (L) o'ng tomondagi tez ulanadigan joyga va neytralni (N) chap tomondagi tez ulanadigan joyga ulashni tavsiya qiladi.
8. Shu bosqichda taxtani yana quvvat manbaiga ulash mumkin.

QAYD ETILGAN MINIMAL VA MAKSIMAL HARORATLARNI KO'RSATISH

Minimal va maksimal haroratlar uchun tugma ulanganidan so'ng, quyidagicha davom eting:

Maksimal haroratni ko'rsatish:

1. Displeyda "HI" (YUQORI) ko'rsatilguncha tugmani (S1) bosib turing.
2. S1 ni qo'yib yuboring va oxirgi qayta o'rnatishdan beri qayd etilgan eng yuqori harorat 3 soniya davomida ko'rsatiladi.

Minimal haroratni ko'rsatish:

1. Displeyda "LO" (PAST) ko'rsatilguncha tugmani (S1) bosib turing.
2. S1 ni qo'yib yuboring va oxirgi qayta o'rnatishdan beri qayd etilgan eng past harorat 3 soniya davomida ko'rsatiladi.

Zond ofset qiymatini ko'rsatish:

1. Displeyda "PO" ko'rsatilguncha tugmani (S1) bosib turing.
2. S1 ni qo'yib yuboring va zond ofset qiymati 3 soniya davomida ko'rsatiladi.

Maksimal/minimal haroratni qayta o'rnatish:

1. Displeyda "rE" ko'rsatilguncha tugmani (S1) bosib turing.
2. S1 ni qo'yib yuboring va displey 5 soniya davomida "rE" ni miltillaydi.
3. Displey miltillayotganda tugmani bosing va maksimal va minimal harorat o'chiriladi.

Quvvatni yoqish va quvvat uzilishi haqida ogohlantirish:
Quvvat manbai yoqilganda va har qanday quvvat uzilishidan keyin, maksimal va minimal belgilangan qiymatlar vizualizatsiya qilinganda, displey miltillaydi. Bu foydalanuvchini quvvat manbaida uzilish bo'lganligi haqida ogohlantirish uchun qilinadi.

Normal ishlashni tiklash uchun maksimal/minimal xotirani qayta o'rnatish uchun ishlatiladigan bir xil tartibga amal qiling. (Maksimal /minimal haroratni qayta o'rnatishga qarang).

TEXNIK XIZMAT KO'RSATISH VA TOZALASH

Asboblar maxsus texnik xizmat ko'rsatishni talab qilmaydi. Old qismini tozalash uchun faqat yumshoq nam matodan foydalaning va hech qanday kuchli detarjen yoki erituvchidan foydalanmang.

TEXNIK MA'LUMOTLAR

Korpus: 64x31mm, chuqurlik: 19,5mm; o'z-o'zidan o'chadigan polikarbonat.

O'rnatish: faqat panelga o'rnatish uchun; 25,5x59mm panel kesilgan (1,01x2,32 dyuym).

Old himoya: IP20.

Elektr ulanishlari: tez ulanadigan turdagi vilka terminallari, zond ulanishlari (2,8 mm) quvvat manbai ulanishlaridan (6,3 mm) ajratilgan.

Quvvat manbai: 230Vac ±10% 50/60Hz VDE tasdiqlangan yoki 110Vac ±10% 50/60Hz yoki 12Vac/dc yoki 24Vac/dc.

So'rilgan oqim: 40mA.

Zond: 230Vac yoki 110Vac versiyasi uchun qo'shaloq izolyatsiyali NTC.

Displey va o'lchov birliklari: - 50.0÷99.9°C => 100 dan 110°C gacha; -40÷230°F
NTC standart zond: -30÷105°C (-22÷220°F).

Harorat oshganda displeyni yangilashning kechikish vaqtlari (ixtiyoriy): buyurtma berish vaqtida ko'rsatilgan modelga qarab 1 yoki 3 daqiqada sobit.

Ishlash harorati: T60°C/32÷140°F.

Saqlash harorati: -30÷75°C/-22÷167°F.

Nisbiy namlik: 20÷85% (kondensatsiyasiz).

Maksimal ish balandligi: 2000m d.s.l.

O'rnatish toifasi III; O'tkinchi haddan tashqari kuchlanish: 4000V.

IEC 664 ga muvofiq ifloslanish darajasi: 2.

Ofset: ±10°C (±17°F).

Aniqllik: -30 dan -10°C gacha (-22÷14°F): 1°C (2°F) ±1 raqam. -10 dan 110°C gacha (14÷230°F): 0,5°C (1°F) ±1 raqam.
