Emerson Dixell XT11S - Mwongozo wa Kielektroniki wa Kipima Joto cha Dijitali

ONYO LA JUMLA

TAFADHALI SOMA KABLA YA KUTUMIA MWONGOZO HUU

• Mwongozo huu ni sehemu ya bidhaa na utahifadhiwa karibu na kifaa kwa marejeleo rahisi na ya haraka.
• Angalia mipaka ya matumizi kabla ya kuendelea.
• Dixell Srl inahifadhi haki ya kubadilisha muundo wa bidhaa zake, hata bila taarifa, kuhakikisha utendaji sawa na usiobadilika.

TAHADHARI ZA USALAMA

•
  vifaa hivi vinapaswa kusakinishwa, kurekebishwa na kuhudumiwa na wafanyakazi waliohitimu wa matengenezo ya umeme wanaofahamu ujenzi na uendeshaji wa vifaa na hatari zinazohusika. Kukosa kuzingatia tahadhari hii kunaweza kusababisha majeraha ya mwili.
• Dixell haiwajibiki kwa uharibifu wowote unaosababishwa na bidhaa ikiwa itatumiwa kwa njia isiyo maalum.
• Daima hakikisha kuwa kichunguza kimeunganishwa kwenye kifaa kabla ya usambazaji wa umeme kuunganishwa na kuwashwa ("ON").
• Angalia voltage ya usambazaji ni sahihi kabla ya kuunganisha kifaa.
• Kichunguza hakiko chini ya voltage ya ziada ya chini ya usalama kwa miundo yenye usambazaji wa umeme wa 230V au 110V.
• Kwa muundo wa 230V au 110V kichunguza chenye insulation mara mbili lazima kitumike, HAKITOLEWI.
• Tumia vituo vya viunganishi vya haraka vilivyo na insulation kwa voltage na kichunguza.
• Kifaa kimeundwa kwa ajili ya kupachikwa kwenye paneli na miunganisho ya umeme lazima iwekwe ndani ya ubao/paneli iliyolindwa ipasavyo.
• Usionyeshe kwa maji au unyevu: tumia kifaa tu ndani ya mipaka ya uendeshaji kuepuka mabadiliko ya ghafla ya halijoto na unyevu mwingi wa anga ili kuzuia uundaji wa mgandamizo.
•
  tenganisha miunganisho yote ya umeme kabla ya aina yoyote ya matengenezo.
• Kifaa hakitafunguliwa kamwe.
• Katika kesi ya kushindwa au operesheni mbovu rudisha kifaa kwa muuzaji au kwa "Dixell S.r.l." (angalia anwani) na maelezo ya kina ya kosa.
• Hakikisha kwamba waya za vichunguzi na za usambazaji wa umeme zimetenganishwa na ziko mbali vya kutosha kutoka kwa kila mmoja, bila misalaba na spirali.
• Ili kuona halijoto ya juu na ya chini iliyorekodiwa, tumia kitufe cha kusukuma kilichoidhinishwa cha S1 Class II, ambacho kwa kawaida kiko wazi, kilichounganishwa kama ilivyoonyeshwa katika aya ya 5.

MAELEZO YA JUMLA

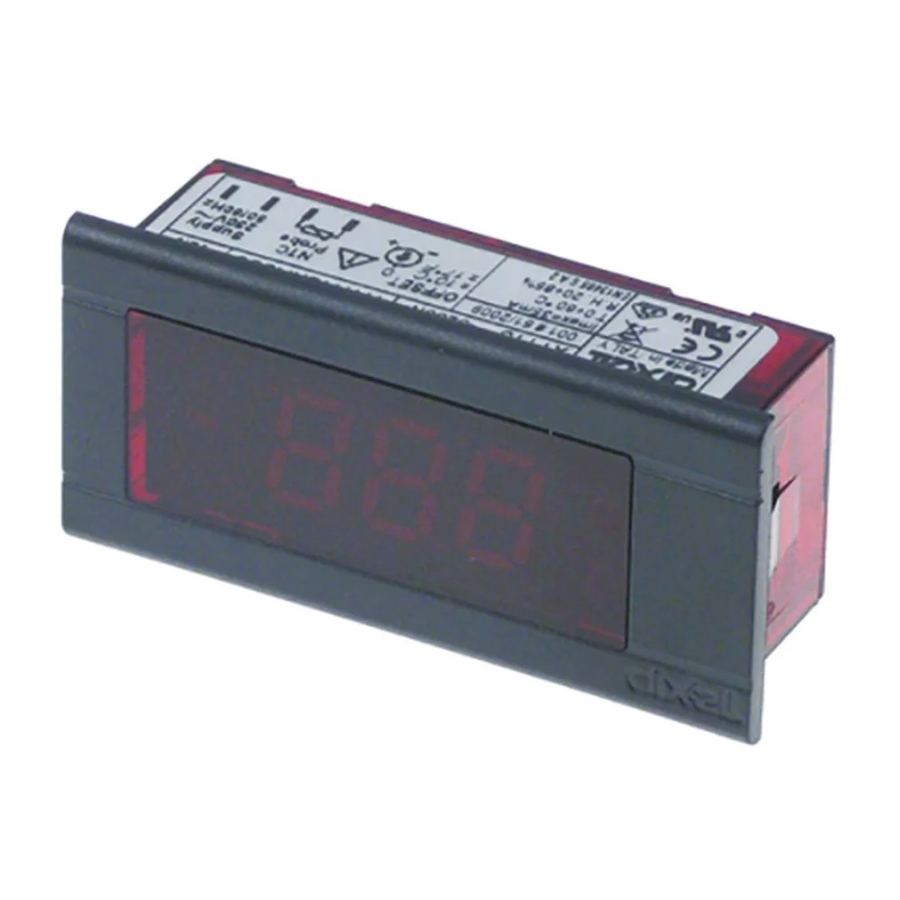

XT11S ni kipima joto kipya cha kielektroniki cha dijitali ambacho huonyesha halijoto ya sasa na pia huweka kumbukumbu za halijoto ya juu na ya chini iliyopatikana.

Halijoto hizi za juu/chini zinaweza kuonyeshwa kwa kugusa kitufe na kuwekwa upya ikiwa inahitajika.

USAKINISHAJI - TOLEO LA 230V AU 115V (FIG.1)

Kifaa kina vifaa vya aina ya terminal ya jembe ya haraka na miunganisho ya kichunguza iliyotenganishwa na miunganisho ya usambazaji wa umeme. Ili kusakinisha kifaa endelea kama ifuatavyo:

Tumia vituo vya viunganishi vya haraka vilivyo na insulation kwa voltage na kichunguza.

1. Tengeneza shimo la 59x25,5 mm (inchi 1.01x2.32) kwenye paneli yenye unene kati ya 0.8mm na 2.7mm.
2. Chukua kifaa kutoka kwenye kisanduku na ukiweke kwenye shimo hadi vipande vya upande vibonyeze, ambayo inamaanisha kuwa vimefungwa.
3. Tenganisha usambazaji wa umeme kutoka kwa ubao kwa njia ya swichi ya paneli, ambayo haijatolewa, (P1 katika Mchoro 1).
4. Swichi ya paneli iliyoidhinishwa ya Class II na iliyothibitishwa kulingana na IEC 60947-1 na 60947-3 lazima itumike.
5. Weka swichi ya paneli karibu na XT11S, mahali rahisi kufikia, ili kurahisisha kukata usambazaji wa umeme.
6. Weka kichunguza mahali ambapo kinapaswa kupima halijoto.
7. Unganisha vituo vya kichunguza kwenye 2.8mm. haraka kama ilivyoonyeshwa.
8. Kwa usambazaji tumia nyaya za insulation mara mbili, zenye angalau 0.75 mm² kama kipenyo.( AWG pungufu au sawa na 20.)
9. Ili kulinda kifaa dhidi ya mkondo wa ziada fuse ya nje ya 63mA lazima itumike.
10. Unganisha nyaya za usambazaji wa umeme kwenye 6.3mm. haraka.
11. Ikiwezekana, mtengenezaji anapendekeza kuunganisha awamu (L) kwenye haraka upande wa kulia na neutral (N) kwenye haraka upande wa kushoto kama ilivyoonyeshwa.
12. Katika hatua hii ubao unaweza kuunganishwa kwenye usambazaji wa umeme mara nyingine tena.

REKEBISHO LA UTOFAUTI WA ONYESHO

1. Inawezekana kurekebisha taswira ya onyesho katika masafa ya – 10÷10°C, ikiwa kuna usomaji usio sahihi wa kichunguza.
2. Ili kufanya hivyo, tumia bisibisi ya 3mm kuzungusha potentiometer hadi kipima joto kionyeshe halijoto sahihi.

KUKATA NA UBADILISHAJI WA KICHUNGUZA (FIG.1)

1. Tenganisha usambazaji wa umeme kwenye ubao ambapo kifaa kimewekwa, kwa njia ya swichi ya paneli (P1 katika Mchoro 1)
2. Ondoa haraka za usambazaji wa umeme.
3. Tenganisha kifaa na kichunguza.

MUUNGANISHO WA KITUFE CHA KUSUKUMA CHA NJE (FIG.2)

Ili kuonyesha thamani za juu na za chini kwenye kifaa, tumia kitufe cha kusukuma cha aina iliyoidhinishwa ya S1 Class II, ambacho kwa kawaida kiko wazi. Kitufe lazima kikadiriwe kwa voltage ya juu ya usambazaji mkuu. (HAITOLEWI).

1. Tenganisha usambazaji wa umeme kwenye ubao ambapo kifaa kimewekwa, kwa njia ya swichi ya paneli (P1 katika Mchoro 1)
2. Unganisha kitufe cha kusukuma sambamba na kichunguza kama inavyoonyeshwa kwenye Mchoro 2.

3. Weka kichunguza mahali ambapo kinapaswa kupima halijoto.
4. Unganisha vituo vya kichunguza kwenye 2.8mm. haraka kama ilivyoonyeshwa.
5. Kwa usambazaji tumia nyaya za insulation mara mbili, zenye angalau 0.75 mm² kama kipenyo (AWG pungufu au sawa na 20).
6. Unganisha nyaya za usambazaji wa umeme kwenye 6.3mm. haraka.
7. Ikiwezekana, mtengenezaji anapendekeza kuunganisha awamu (L) kwenye haraka upande wa kulia na neutral (N) kwenye haraka upande wa kushoto kama ilivyoonyeshwa.
8. Katika hatua hii ubao unaweza kuunganishwa kwenye usambazaji wa umeme mara nyingine tena.

ONYESHO LA HALIJOTO ZA CHINI NA ZA JUU ZILIZOWEKWA KWENYE KUMBUKUMBU

Mara tu kitufe cha halijoto za chini na za juu kimeunganishwa, endelea kama ifuatavyo:

Onyesho la halijoto ya juu:

1. Bonyeza na ushikilie kitufe cha kusukuma (S1) hadi onyesho lisome "HI".
2. Achilia S1 na halijoto ya juu zaidi iliyorekodiwa tangu kuwekwa upya kwa mwisho itaonyeshwa kwa sekunde 3.

Onyesho la halijoto ya chini:

1. Bonyeza na ushikilie kitufe cha kusukuma (S1) hadi onyesho lisome "LO".
2. Achilia S1 na halijoto ya chini kabisa iliyorekodiwa tangu kuwekwa upya kwa mwisho itaonyeshwa kwa sekunde 3.

Onyesho la thamani ya utofauti wa kichunguza:

1. Bonyeza na ushikilie kitufe cha kusukuma (S1) hadi onyesho lisome "PO".
2. Achilia S1 na thamani ya utofauti wa kichunguza itaonyeshwa kwa sekunde 3.

Uwekaji upya wa halijoto ya juu/chini:

1. Bonyeza na ushikilie kitufe cha kusukuma (S1) hadi onyesho lisome "rE".
2. Achilia S1 na onyesho litamulika "rE" kwa sekunde 5.
3. Wakati onyesho linamulika bonyeza kitufe cha kusukuma na halijoto ya juu na ya chini itafutwa.

Onyo la kuwasha na kukatika kwa umeme:
Wakati usambazaji wa umeme umewashwa na baada ya kukatika kwa umeme wowote, wakati thamani za juu na za chini zilizowekwa zinaonyeshwa, onyesho linamulika. Hii ni kumwonya mtumiaji kwamba kumekuwa na usumbufu kwa usambazaji wa umeme.

Ili kurejesha operesheni ya kawaida, fuata utaratibu sawa unaotumiwa kwa kuweka upya kumbukumbu ya juu/chini. (angalia Uwekaji upya wa halijoto ya juu/chini).

MATENGENEZO NA USAFISHAJI

Vifaa havitaji matengenezo maalum. Ili kusafisha sehemu ya mbele, tumia tu kitambaa laini chenye unyevu na epuka kutumia sabuni au kiyeyusho chochote kikali.

TAARIFA ZA KIUFUNDI

Kasha: 64x31mm, kina: 19.5mm; polikarbonati inayozimika yenyewe.

Upachikaji: kwa ajili ya kupachikwa kwenye paneli tu; kata ya paneli ya 25,5x59mm (inchi 1.01x2.32).

Ulinzi wa mbele: IP20.

Miunganisho ya umeme: aina ya terminal ya jembe ya haraka na miunganisho ya kichunguza (2.8mm) iliyotenganishwa na miunganisho ya usambazaji wa umeme (6.3mm).

Usambazaji wa umeme: 230Vac ±10% 50/60Hz iliyoidhinishwa na VDE au 110Vac ±10% 50/60Hz, au 12Vac/dc, au 24Vac/dc.

Mkondo uliovutwa: 40mA.

Kichunguza: NTC chenye insulation mara mbili kwa toleo la 230Vac au 110Vac.

Onyesho na vitengo vya vipimo: - 50.0÷99.9°C => 100 hadi 110°C; -40÷230°F
Kichunguza cha kawaida cha NTC: -30÷105°C (-22÷220°F).

Nyakati za kuchelewesha za kusasisha onyesho (hiari) wakati halijoto inapoongezeka: imewekwa kwa dakika 1 au 3 kulingana na muundo ulioainishwa wakati wa agizo.

Halijoto ya uendeshaji: T60°C/32÷140°F.

Halijoto ya kuhifadhi: -30÷75°C/-22÷167°F.

Unyevu wa jamaa: 20÷85% (hakuna mgandamizo).

Urefu wa juu wa kufanya kazi: 2000m a. s. l.

Kategoria ya usakinishaji III; Voltage ya ziada ya muda mfupi: 4000V.

Kiwango cha uchafuzi: 2 kulingana na IEC 664.

Utofauti: ±10°C (±17°F).

Usahihi: kutoka -30 hadi -10°C (-22÷14°F): 1°C (2°F) ± tarakimu 1. kutoka -10 hadi 110°C (14÷230°F): 0,5°C (1°F) ± tarakimu 1.

Dixell S.r.l. - Z.I. Viadell'Industria, 27 - 32010 Pieve d'Alpago (BL) ITALY
Simu. +39.0437.9833 r.a. - Faksi +39.0437.989313 - EmersonClimate.com/Dixell - dixell@emerson.com
