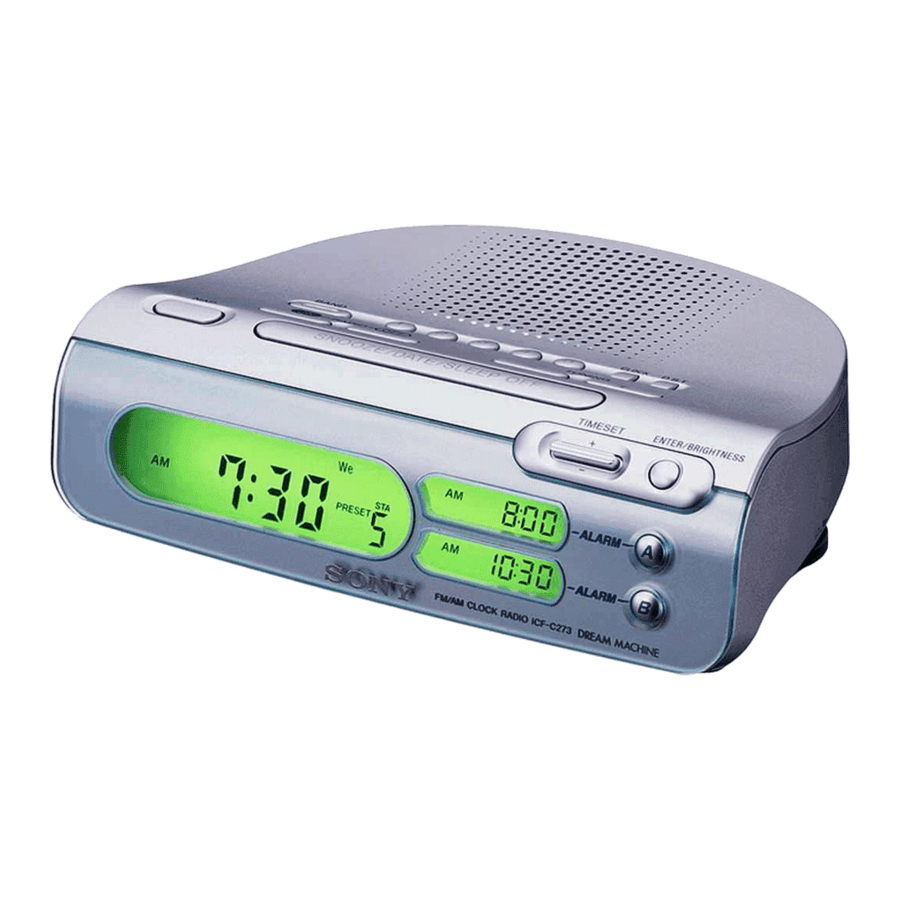

Manual do Rádio Relógio Fm/Am Sony DREAM MACHINE ICF-C273, ICF-C273L

Visão geral

2.
   Conector para fone de ouvido (ICF-C273 apenas para o modelo europeu)
3. Antena de fio FM
4. Cabo de alimentação CA
5. VOLUME
   Há um ponto tátil ao lado do volume para mostrar a direção para aumentar o volume.

Para reduzir o risco de incêndio ou choque elétrico, não exponha este aparelho à chuva ou umidade. Para evitar choque elétrico, não abra o gabinete. Consulte a manutenção apenas a pessoal qualificado.

Não instale o aparelho em um espaço confinado, como uma estante de livros ou gabinete embutido.
Para reduzir o risco de incêndio ou choque elétrico, não coloque objetos cheios de líquidos, como vasos, sobre o aparelho.
Conecte o aparelho a uma tomada CA de fácil acesso. Se você notar alguma anormalidade no aparelho, desconecte o plugue principal da tomada CA imediatamente.

Para os clientes no Canadá

PARA EVITAR CHOQUE ELÉTRICO, ENCAIXE A LÂMINA LARGA DO PLUGUE NA ABERTURA LARGA, INSERINDO TOTALMENTE.

Recursos

• Rádio relógio com sintetizador PLL (Phase Locked Loop) FM/AM (ICF-C273) ou FM/MW/LW (ICF-C273L) com alarme duplo.
• Tela tripla – tela principal para o relógio e duas subtelas para os alarmes.
• LCD com luz de fundo verde com brilho ajustável.
• Botão Date para exibir o ano, mês e dia.
• Sintonia digital predefinida fácil com 15 predefinições de memória para ICF-C273, 20 predefinições de memória para ICF-C273L.
• D.S.T. (Horário de verão) – Ajuste do horário de verão (função de avanço de uma hora).
• Vários tipos de alarmes: rádio, campainha e 2 melodias.
• Soneca estendida – o tempo de soneca pode ser estendido de 10 a 60 minutos (máximo).
• O Timer de soneca permite que você tire uma soneca curta e acorde com a campainha sem alterar as configurações de alarme.
  (Você pode selecionar o tempo de soneca de 10 a 120 minutos)

Ajustando o Relógio e a Data

1. Conecte o rádio relógio. A tela piscará "AM12:00" ou "0:00".
2. Pressione CLOCK por alguns segundos. Você ouvirá um bipe e o ano começará a piscar na tela.
3. Pressione a alavanca Jog (para cima) ou (para baixo) até que o ano correto apareça na tela.
4. Pressione ENTER/BRIGHTNESS.
5. Repita os passos 3 e 4 para definir o mês, dia, hora e minuto.
   Depois de definir os minutos, pressione ENTER/ BRIGHTNESS para iniciar a contagem dos segundos e você ouvirá dois bipes curtos.

• Para definir a hora atual rapidamente, mantenha pressionada a alavanca Jog (para cima) ou (para baixo).
• O sistema de relógio varia dependendo do modelo que você possui.
  Sistema de 12 horas: "AM 12:00" = meia-noite
  Sistema de 24 horas: "0:00" = meia-noite
• No passo 5, quando você pressiona ENTER/BRIGHTNESS após a configuração dos minutos para ativar o relógio, os segundos começam a contar a partir de zero.
• Quando o modo de configuração do alarme é inserido, o relógio não pode ser definido.

Para exibir o ano e a data

Pressione SNOOZE/DATE/SLEEP OFF uma vez para a data e, dentro de 2 segundos, pressione-o novamente para o ano. A tela mostra a data ou o ano por alguns segundos e, em seguida, volta para a hora atual.

Para alterar a tela para a indicação de horário de verão (horário de verão)

Pressione D.S.T./SUMMER T.
"" é exibido e a indicação de hora muda para o horário de verão.
Para desativar a função de horário de verão, pressione D.S.T./SUMMER T. novamente.

Para definir o brilho da luz de fundo

Se você não consegue ver a tela claramente, pressione e segure ENTER/BRIGHTNESS para definir o brilho desejado (alto, médio ou baixo).

Alterando a Etapa do Canal AM (MW)

A etapa do canal AM (MW) difere dependendo da área. A etapa do canal desta unidade é definida de fábrica para 9 kHz ou 10 kHz para alterar a configuração conforme mostrado abaixo para poder ouvir o rádio.

Área	Etapa do canal
América do Norte e do Sul	10 kHz
Outros países/regiões	9 kHz

1. Conecte o rádio relógio. Pressione OFF/ALARM RESET para desligar a energia.
2. Enquanto mantém pressionado OFF/ALARM RESET, continue pressionando ON/BAND por mais de 5 segundos. A etapa do canal AM (MW) será alterada. Se você prosseguir para o passo 2 novamente, a etapa do canal mudará novamente.

Notas

• Quando a etapa do canal AM (MW) é alterada, as estações predefinidas para AM (MW) serão inicializadas.
• Quando a etapa do canal AM (MW) é alterada, a etapa do canal FM também será alterada.

Operando o Rádio

Sintonia Manual

1. Pressione ON/BAND para ligar o rádio. A tela mostra a banda e a frequência por alguns segundos e, em seguida, volta para a hora atual.
2. Pressione ON/BAND repetidamente para selecionar a banda desejada. Cada pressão muda a banda da seguinte forma:

   Ao usar o modo predefinido FM1 ou FM2, você pode ouvir o rádio em qualquer um dos modos. (Consulte "Predefinindo Sua Estação Favorita".)
3. Use TUNING + ou – para sintonizar a estação desejada.
   A etapa do canal FM é definida para 0,1 MHz e a etapa do canal AM (MW) é definida para 10 kHz (modelo da América do Norte e do Sul).
   A etapa do canal FM é definida para 0,05 MHz* e a etapa do canal AM (MW)/LW é definida para 9 kHz (outros modelos).
   * A tela de frequência FM é elevada ou abaixada em uma etapa de 0,1 MHz. Por exemplo, as frequências 88,00 e 88,05 MHz são exibidas como "88,0 MHz".
   Dois bipes curtos soam quando a frequência mínima de cada banda é recebida durante a sintonia.
4. Ajuste o volume usando VOLUME.

• Para desligar o rádio, pressione OFF/ALARM RESET.
• Para ouvir com um fone de ouvido, conecte o fone de ouvido ao conector v (fone de ouvido). O alto-falante é desativado quando um fone de ouvido é conectado (ICF-C273 apenas para o modelo europeu)
• Para verificar a estação que está sendo recebida, pressione TUNING + ou – ou ON/BAND levemente. A tela mostra a banda e a frequência por alguns segundos e, em seguida, volta para a hora atual.

Melhorando a Recepção

FM: Estenda a antena de fio FM totalmente para aumentar a sensibilidade de recepção.

AM (MW) /LW:
Gire a unidade horizontalmente para uma recepção ideal. Uma barra de ferrite é construída na unidade.

Não opere a unidade sobre uma mesa de aço ou superfície de metal, pois isso pode levar à interferência da recepção.

Predefinindo Sua Estação Favorita

Sintonia Predefinida

Você pode predefinir até 10 estações em FM (5 estações em FM1, 5 estações em FM2) e 5 estações em AM, MW, LW.

Predefinindo uma Estação

1. Siga os passos 1 a 4 em "Operando o Rádio" e sintonize manualmente a estação que você deseja predefinir.
2. Mantenha pressionado o botão STATION•SELECT/PRESET desejado até ouvir dois bipes curtos.
   Exemplo: Para predefinir AM 1 260 kHz no botão de predefinição 2.

   A tela mostra a frequência por alguns segundos e, em seguida, volta para a hora atual.
   Para predefinir outra estação, repita esses passos. Para alterar a estação predefinida, sintonize a estação desejada e mantenha pressionado o botão PRESET TUNING 1 a 5. A nova estação substituirá a estação anterior no botão de predefinição.

Sintonizando uma estação predefinida

1. Pressione ON/BAND para ligar o rádio.
2. Pressione STATION•SELECT/PRESET onde a estação desejada está armazenada.
3. Ajuste o volume usando VOLUME.

Após alguns segundos, a tela retornará à hora atual, mas o número do botão de predefinição permanecerá.

Como Definir o Alarme

Você pode escolher entre dois tipos de alarme: Rádio ou Campainha.
O alarme será ativado no mesmo horário todos os dias. O horário de alarme de configuração de fábrica para o rádio e a campainha é 12h00 ou 0h00.

Observações

• Defina a hora atual antes de definir o alarme.
• A recepção de rádio é interrompida enquanto o horário do alarme está sendo definido.

Para definir o horário do alarme

1. Pressione e segure ALARM A ou ALARM B por alguns segundos.
   Após um bipe, a hora pisca no visor do alarme.
2. Pressione a alavanca Jog (para cima) ou(para baixo) para selecionar a hora.
   Para definir a hora rapidamente, segure a alavanca Jog v (para cima) ou V (para baixo).
3. Pressione ENTER/BRIGHTNESS.
   Após um bipe, os minutos piscam no visor do alarme.
4. Repita os passos 2 e 3 para definir os minutos.
   Um bipe soa para confirmar a configuração da hora.
   "RADIO•SOUND" aparece.
   Você pode escolher entre os modos "RADIO" e "SOUND".
   Defina o modo de alarme da seguinte forma:

• RADIO: veja "A Configurando o Alarme de Rádio"
• SOUND: veja "B Configurando o Alarme Sonoro"

Configurando o Alarme de Rádio

Para o alarme de rádio, a estação que você especificou como estação de despertar é reproduzida.

1. Execute os passos de 1 a 4 em "Para definir o horário do alarme".
2. Pressione a alavanca Jog (para cima) ou (para baixo) para selecionar o modo de alarme "RADIO". "WAKE UP STATION" (ESTAÇÃO DE DESPERTAR) aparece no visor.
3. Pressione ENTER/BRIGHTNESS.
   Após um bipe, o número predefinido pisca no visor.
4. Pressione a alavanca Jog (para cima) ou (para baixo) para selecionar a estação de despertar desejada.
   O número predefinido muda na seguinte ordem:

   "P-" é a última estação recebida.
   Você pode selecionar diretamente a estação de despertar desejada pressionando ON/BAND ou o botão STATION•SELCET/PRESET enquanto a indicação "P-" não for exibida.
5. Pressione ENTER/BRIGHTNESS.
   Dois bipes curtos confirmarão a configuração e o visor ALARM A ou B desaparecerá.

Configurando o Alarme Sonoro

Para o alarme sonoro, o som que você especificou como som de despertar é reproduzido.

1. Execute os passos de 1 a 4 em "Para definir o horário do alarme".
2. Pressione a alavanca Jog (para cima) ou (para baixo) para selecionar o modo de alarme "SOUND".
   "WAKE UP SOUND" (SOM DE DESPERTAR) aparece no visor.
3. Pressione ENTER/BRIGHTNESS.
   O número do som de despertar exibido soará.
4. Pressione a alavanca Jog (para cima) ou(para baixo) para selecionar o som de despertar desejado.
   1. Campainha
   2. "Four seasons: Spring" Antonio Lucio Vivaldi
   3. "For Eliza" Ludwig van Beethoven
5. Pressione ENTER/BRIGHTNESS.
   Dois bipes curtos confirmarão a configuração e o visor ALARM A ou B desaparecerá.

Para usar o alarme de rádio e campainha

1. Defina os dois horários de alarme para ALARM A ou B. (veja acima).
2. Pressione ALARM A ou ALARM B.
   O visor ALARM A ou B será ativado.

Se o mesmo horário de alarme for definido para os alarmes A e B, o alarme A tem prioridade.

Para sonecar por mais alguns minutos

Pressione SNOOZE/DATE/SLEEP OFF.

O rádio ou a campainha desliga, mas liga automaticamente novamente após cerca de 10 minutos. Cada vez que você pressiona SNOOZE/DATE/SLEEP OFF, o tempo de soneca muda da seguinte forma:
10 → 20 → 30 → 40 → 50 → 60

O visor mostra o tempo de soneca por alguns segundos e retorna para mostrar a hora atual. Quando você pressiona SNOOZE/DATE/SLEEP OFF após a exibição da hora atual, o tempo de soneca começa novamente a partir de 10 minutos.
O tempo máximo de soneca é de 60 minutos.

Para parar o alarme

Pressione OFF/ALARM RESET para desligar o alarme. O alarme será ativado novamente no mesmo horário no dia seguinte.

Para desativar o alarme

Pressione ALARM A ou ALARM B.
O visor ALARM A ou B desliga.

Usando o Timer NAP (Temporizador de Contagem Regressiva)

O timer NAP emite um som de campainha após um período de tempo predefinido.

Pressione NAP repetidamente até que os minutos desejados sejam exibidos.

Cada pressão altera o visor da seguinte forma:

Você ouvirá dois bipes quando o visor mudar de "OFF" para "10". "" aparece e o tempo NAP é exibido por alguns segundos.

O timer NAP começa a contagem regressiva do tempo NAP. Quando o tempo NAP selecionado passar, o som do bipe é ativado e "" no visor pisca.

A campainha é desligada automaticamente após cerca de 60 minutos.

Para parar o timer NAP

Pressione NAP ou OFF/ALARM RESET para desligar a campainha.

Para desativar o timer NAP

Pressione NAP.

Como Definir o Timer de Sono

Você pode adormecer ouvindo o rádio usando o timer de sono integrado que desliga o rádio automaticamente após um período predefinido.

Pressione SLEEP.
O rádio liga. Você pode definir o timer de sono para durações de 90, 60, 30 ou 15 minutos. Cada pressão altera o visor da seguinte forma:

Você ouvirá dois bipes quando o visor mudar de "OFF" para "90".
"SLEEP" aparecerá no visor quando o tempo de duração for definido.
O rádio tocará durante o tempo que você definir e, em seguida, desligará.

• Para desligar o rádio antes do tempo predefinido, pressione SNOOZE/DATE/SLEEP OFF.

Para usar o timer de sono e o alarme

Você pode adormecer ouvindo o rádio e também ser despertado pelo alarme de rádio ou campainha em um horário predefinido.

1. Defina o alarme. (Veja "Como Definir o Alarme".)
2. Defina o timer de sono. (Veja "Como Definir o Timer de Sono".)

Solução de problemas

Se ocorrer algum problema com a unidade, faça as seguintes verificações simples para determinar se é necessário ou não o reparo.
Se o problema persistir, consulte o revendedor Sony mais próximo.

O relógio não mostra a hora correta.

• Ocorreu uma queda de energia elétrica com duração superior a 1 minuto?

O alarme de rádio ou campainha não soa no horário de alarme predefinido.

• O alarme de rádio ou campainha desejado foi ativado? (ou seja, o visor ALARM A ou B está ligado?)

O alarme de rádio está ativado, mas nenhum som é emitido no horário de alarme predefinido.

• O VOLUME foi ajustado?

Precauções

• Opere a unidade na fonte de alimentação especificada em "Especificações".
• A placa de identificação que indica a tensão de operação, etc. está localizada na parte inferior da unidade.
• Para desconectar o cabo de alimentação (cabo de alimentação), puxe-o pela ficha e não pelo cabo.
• A unidade não é desconectada da fonte de alimentação CA (rede elétrica) enquanto estiver conectada à tomada de parede, mesmo que a própria unidade tenha sido desligada.
• Não deixe a unidade em um local próximo a uma fonte de calor, como um radiador ou duto de ar, ou em um local sujeito à luz solar direta, poeira excessiva, vibração mecânica ou choque.
• Permita a circulação de ar adequada para evitar o acúmulo de calor interno. Não coloque a unidade sobre uma superfície (um tapete, cobertor, etc.) ou perto de materiais (uma cortina) que possam bloquear os orifícios de ventilação.
• Se algum objeto sólido ou líquido cair na unidade, desconecte-a e peça para que ela seja verificada por um técnico qualificado antes de operá-la novamente.
• Para limpar a caixa, use um pano macio umedecido com uma solução de detergente suave.
• Não conecte o cabo da antena a uma antena externa.

Se você tiver alguma dúvida ou problema com sua unidade, consulte o revendedor Sony mais próximo.

Especificações

Exibição da hora
Reino Unido, Austrália, América do Norte e do Sul	12 horas
Outros países/regiões	24 horas

---

Faixa de frequência Modelo para a América do Norte e do Sul
Banda	ICF-C273	Etapa do canal
FM	87,5-108 MHz	0,1 MHz
AM	530-1 710 kHz	10 kHz

---

Modelo para outros países/regiões
Banda	ICF-C273	ICF-C273L	Etapa do canal
FM	87,5-108 MHz	87,5-108 MHz	0,05 MHz
AM (MW)	531-1 602 kHz	531-1 602 kHz	9 kHz
LW	—	153 - 279 kHz	3 kHz

---

Alto-falante
Aproximadamente 6,6 cm (2 ⁵/8 pol.) de diâmetro. 8 Ω

Saída
conector (fone de ouvido) (ø miniconector de 3,5 mm)
(ICF-C273 apenas para o modelo europeu)

Potência de saída
200 mW (com 10% de distorção harmônica)

Requisitos de energia
Modelo para a América do Norte e do Sul: 120 V CA, 60 Hz
Outro modelo: 230 V CA, 50 Hz

Dimensões
Aproximadamente 173 ×57,2 ×133,5 mm (l/a/p)
(6 ⁷/8 × 2 ³/8 × 5 ³/8 pol.) incluindo partes salientes e controles

Massa
Aproximadamente 630 g (1 lb 6,2 oz)
ICF-C273L (modelo do Reino Unido)
Aproximadamente 670 g (1 lb 7,6 oz)

O design e as especificações estão sujeitos a alterações sem aviso prévio.

Solda sem chumbo é usada para soldar. Retardadores de chama halogenados não são usados em placas de circuito impresso.

http://www.sony-europe.com/

Sony Corporation Impresso na Dinamarca

Referências

• País/Região | Sony UK

Baixar manual

Aqui você pode baixar a versão completa em PDF do manual, ela pode conter instruções de segurança adicionais, informações de garantia, regras da FCC, etc.

Baixar Manual do Rádio Relógio Fm/Am Sony DREAM MACHINE ICF-C273, ICF-C273L

Idiomas disponíveis
