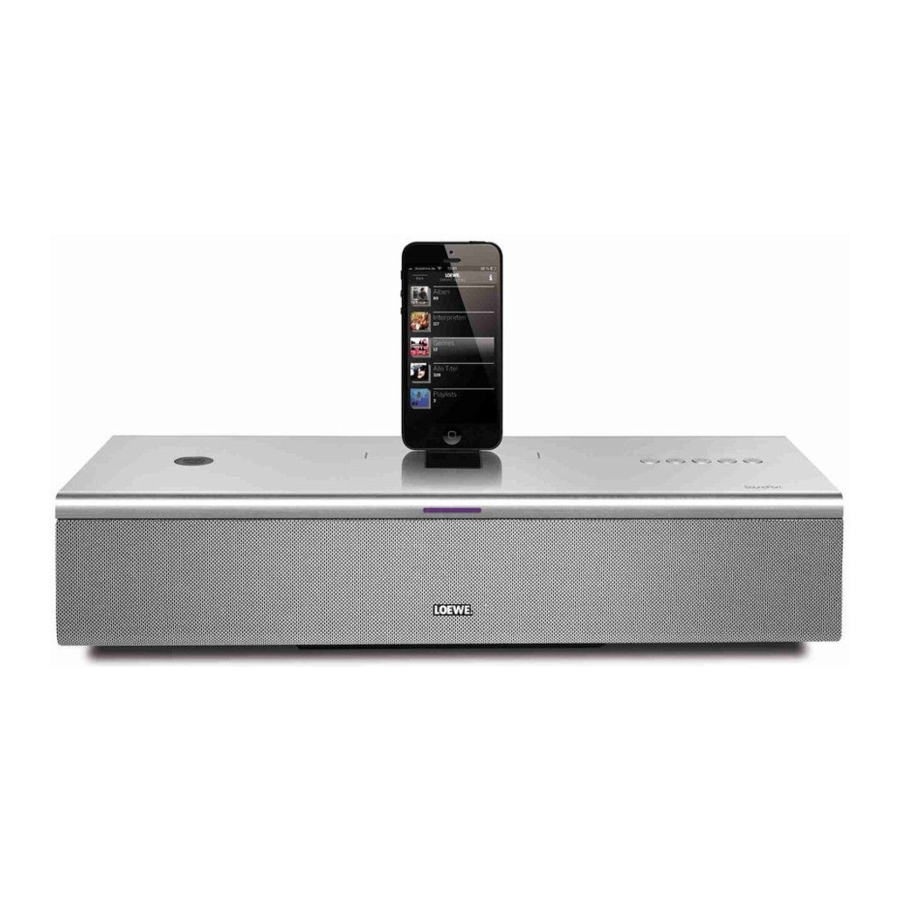

Loewe Audiodesign SoundPort, SoundPort Compact, SoundPort Mini - Manual de utilizare al sistemului de difuzoare

Specificații de livrare

• SoundPort sau SoundPort Compact sau SoundPort Mini
• Cablu de alimentare
• Cablu audio, mufă de 3,5 mm
• Cablu USB (tip A–B)
• Acest manual de instrucțiuni

Performanță

Opțiuni de conectare

• Bluetooth 2.1 + EDR
• Connectivity Easy Pairing (pentru conectarea cu dispozitive compatibile NFC)
• Apple Lightning Connector
• AUDIO IN (intrare audio stereo, mufă de 3,5 mm)
• USB A (streaming USB / încărcare surse audio conectate)
• USB B (Difuzor USB / Sincronizare)
• Mufă pentru căști (ieșire audio stereo de 3,5 mm)

Funcții de redare

• Suport pentru codecuri audio (aptX, SBC)
• Echipament handsfree Bluetooth

Despre acest manual de instrucțiuni

Informațiile din acest manual se referă la produsele Loewe SoundPort (nr. articol 52227x00), SoundPort Compact (nr. articol 52228x00), SoundPort Mini (nr. articol 52229x00).

În manualul de instrucțiuni, termenul SoundPort este utilizat ca termen colectiv pentru toate cele trei versiuni de dispozitive SoundPort. În cazul în care apar diferențe în utilizarea / funcționarea versiunilor dispozitivului, fiecare tip de dispozitiv SoundPort este descris separat.

În manualul de instrucțiuni, termenul iDevices este utilizat ca termen colectiv pentru dispozitivele Apple iPhone, iPad, iPad mini și iPod.

Pentru rezultate optime în ceea ce privește siguranța și longevitatea setului, vă recomandăm să citiți capitolul "Pentru siguranța dvs.".

Pentru siguranța dvs.

Pentru siguranța dumneavoastră și pentru a evita deteriorarea inutilă a unității dumneavoastră, vă rugăm să citiți și să respectați instrucțiunile de siguranță de mai jos:

Utilizare prevăzută și condiții ambientale

Această unitate este destinată exclusiv redării semnalelor audio. Nu trebuie utilizată în încăperi cu un nivel ridicat de umiditate (de ex., baie, saună) sau cu o concentrație mare de praf. Garanția producătorului este valabilă numai pentru utilizarea în mediul permis specificat.

Dacă unitatea este utilizată în exterior, asigurați-vă că este protejată de umiditate (ploaie, apă care picură și stropitoare sau rouă). Concentrațiile mari de umiditate și praf duc la curenți de scurgere în dispozitiv. Acest lucru poate duce la un pericol de șoc prin atingerea acestuia sau chiar la incendiu.

Dacă ați mutat unitatea dintr-un mediu rece într-un mediu cald, lăsați-o oprită timp de aproximativ o oră din cauza unei posibile formări de condens.

Nu așezați obiecte care conțin lichide deasupra unității. Protejați dispozitivul împotriva picăturilor și stropilor de apă. Lumânările sau flăcările deschise trebuie ținute departe de unitate în orice moment pentru a preveni aprinderea acesteia.

Nu așezați niciodată dispozitivul într-un loc în care este expus la vibrații. Acest lucru poate duce la supraîncărcarea materialului.

Alimentare electrică

Tensiunile incorecte pot deteriora unitatea. Acest dispozitiv poate fi conectat numai la o sursă de alimentare cu tensiunea și frecvența indicate pe plăcuța de identificare, folosind cablul de alimentare furnizat. Ștecherul unității trebuie să fie ușor accesibil, astfel încât dispozitivul să poată fi deconectat de la rețea în orice moment. Când scoateți unitatea din priză, trageți de corpul conectorului și nu de cablu.

Așezați cablul de alimentare astfel încât să nu poată fi deteriorat. Cablul de conectare nu trebuie să fie îndoit sau așezat peste margini ascuțite, călcat sau expus la substanțe chimice; acesta din urmă se aplică și unității în ansamblu. Un cablu de alimentare cu izolație deteriorată poate provoca șocuri electrice și reprezintă un risc de incendiu.

Supraveghere

Nu permiteți copiilor să utilizeze dispozitivul fără supraveghere sau să se joace în imediata apropiere a dispozitivului. Dispozitivul s-ar putea răsturna, ar putea fi împins sau tras în jos de pe suprafața suportului și ar putea răni pe cineva. Nu lăsați dispozitivul pornit să funcționeze nesupravegheat.

Circulația aerului și temperaturi ridicate

Asigurați-vă că există un spațiu liber de cel puțin 3 cm pe laterale și deasupra setului pentru circulația aerului, dacă setul este plasat într-un dulap sau pe un raft.

Ca orice dispozitiv electronic, unitatea dumneavoastră are nevoie de aer pentru răcire. Obstrucționarea circulației aerului poate provoca incendii.

Împiedicați obiectele metalice, acele, agrafele de hârtie, lichidele, ceara sau obiecte similare să pătrundă în interiorul dispozitivului prin deschiderile capacelor dispozitivului. Astfel de obiecte pot provoca scurtcircuite în unitate, care ar putea provoca un incendiu.

Dacă ceva ar trebui să pătrundă în interiorul setului, scoateți imediat ștecherul de la rețea al dispozitivului și contactați serviciul de teren pentru mai multe informații.

Configurare

Așezați unitatea pe o suprafață orizontală uniformă, fermă. Asigurați-vă în special că setul nu iese în față și lateral atunci când este așezat în sau pe piese de mobilier.

Configurați dispozitivul într-un loc în care nu este expus la lumina directă a soarelui și unde nu este expus la încălzire suplimentară de către radiatoare.

Volum

Muzica tare poate duce la afectarea auzului. Evitați volumul extrem, în special pe perioade lungi de timp. Asigurați-vă că volumul este redus pe televizor sau că televizorul este oprit înainte de a părăsi camera.

Furtuni

În cazul unei furtuni, scoateți ștecherul și toate cablurile conectate de la dispozitiv. O supratensiune cauzată de fulgere conduse prin rețea ar putea deteriora unitatea. Ștecherul și toate cablurile conectate trebuie, de asemenea, scoase în timpul perioadelor lungi de absență.

Reparații și accesorii

În nicio circumstanță, nu deschideți și nu scoateți capacul carcasei, altfel veți intra în contact cu tensiuni periculoase sau veți fi expus altor pericole. Nu există piese în interiorul unității care pot fi reparate de utilizator. Solicitați repararea sau întreținerea dispozitivului dumneavoastră numai de către tehnicieni autorizați.
Utilizați numai accesorii originale, dacă este posibil.

Curățare și îngrijire

Opriți dispozitivul cu întrerupătorul principal înainte de curățare.

Curățați suprafața de aluminiu numai cu o cârpă moale, ușor umedă, curată și cu culoare neutră, fără agenți de curățare agresivi sau abrazivi.

Puteți îndepărta orice praf de pe suprafața difuzorului utilizând cu atenție un aspirator, dacă este necesar.

Comenzi de operare

1. Tastă (Pornire/Oprire)

2. Tasta (Selectare sursă / Setări sunet)

3. Tasta (Conversație handsfree / Link Bluetooth)
4. Tasta (Volum +)
5. Tasta (Volum –)
6. Apple Lightning Connector (max. 2.1A)
7. Connectivity Easy Pairing Antenna (pentru conectarea cu dispozitive compatibile NFC)
8. Afișaj LED
9. Microfon pentru conversație handsfree (ascuns în spatele capacului difuzorului)
10. Receptor infraroșu (ascuns în spatele capacului difuzorului)

Conexiuni

11. Întrerupător de alimentare
12. AC-IN (priza de alimentare)
13. Capac cablu (detașabil)
14. AUDIO IN (intrare audio stereo, mufă de 3,5 mm)
15. Conexiune USB B
16. Conexiune USB A
17. Ieșire pentru căști (mufă de 3,5 mm)

Pornire

Conectarea la rețeaua de alimentare

Îndepărtați de pe SoundPort / SoundPort Compact capacul cablului 13 de pe partea din spate a dispozitivului.

Introduceți cablul de alimentare în priza de alimentare 12 și conectați-l la o priză de 220-240 V 50/60 Hz.

Pornire

Când este oprit, afișajul LED este 8 întunecat.

Comutați întrerupătorul de alimentare 11 în poziția ON.
SoundPort este în modul Standby.

Cele două segmente din mijloc ale afișajului LED 8 se aprind estompat.

Apăsați tasta ON/OFF 1 de pe unitate.

Afișajul LED 8 se aprinde în verde la prima pornire (sursa AUDIO IN).
Când porniți mai târziu, ultima sursă selectată rămâne activă. Pentru culorile afișajului LED pentru fiecare sursă.

• După 10 minute fără redare de muzică, primirea sau trimiterea unui apel, apăsarea unei taste pe SoundPort sau pe telecomanda Assist, conectarea sau deconectarea unui dispozitiv și rularea unui proces de sincronizare, SoundPort va trece automat în modul Smart Standby.

Oprire

Apăsați tasta ON/OFF 1 de pe unitate.
SoundPort trece în modul Standby.

Cele două segmente din mijloc ale afișajului LED 8 se aprind estompat.

• După 4 ore în modul Smart Standby, SoundPort trece automat în modul Standby.

Încărcarea sursei audio

Puteți încărca bateria sursei dvs. audio, de ex., un telefon mobil, iPad etc., prin intermediul SoundPort-ului dumneavoastră.

• Întrerupătorul de alimentare al SoundPort-ului trebuie să fie pornit.
• Doar un singur dispozitiv ar trebui să fie încărcat în același timp.

Încărcarea iDevice-urilor la conectorul Lightning:
Conectați iDevice-ul dumneavoastră cu conector Lightning la conectorul Lightning încorporat în SoundPort 6.

Încărcarea surselor audio USB:
Conectați ștecherul de tip A al cablului USB în soclul USB 16 al SoundPort-ului. Pentru a face acest lucru, utilizați un cablu USB cu ștecher de tip A adecvat pentru sursa dvs. audio (disponibil comercial).

• Dispozitivul conectat (Lightning / USB) este încărcat atât în modul de operare, cât și în modul Smart Standby al SoundPort-ului. Sursa audio nu va fi încărcată în modul Standby.

Selectarea sursei

SoundPort oferă mai multe moduri de a conecta și selecta surse audio. Fiecărei surse i se atribuie o culoare diferită pe afișajul LED.

Culorile LED ale surselor individuale

AUDIO IN (verde)
Modul de conectare a unei surse audio printr-un cablu stereo de 3,5 mm la portul AUDIO IN al Soundport-ului este descris la "Conectarea sursei audio la AUDIO IN".

Apple Lightning Connector (violet)
Modul de conectare a iDevice-urilor la conectorul Lightning este descris la "Conector Lightning".

Bluetooth (albastru)
Modul de conectare a surselor audio prin Blutooth / NFC este descris la "Conectarea sursei audio prin Bluetooth".

USB Audio (galben)
Modul de conectare a surselor audio la USB este descris la "Conectarea sursei audio cu cablu USB".

PC Audio (roz)
Modul de conectare a SoundPort-ului ca dispozitiv USB este descris la "Conectarea SoundPort-ului ca dispozitiv USB (PC Audio)".

Selectarea sursei

De fiecare dată când apăsați tasta SRC 2, treceți la următoarea sursă.
Secvența surselor corespunde secvenței culorilor LED descrise mai sus.
După selectarea sursei, SoundPort încearcă să stabilească o conexiune la sursa audio prin portul selectat.

În timpul căutării, afișajul LED 8 clipește în culoarea sursei selectate (timpul maxim de căutare este de 30 de secunde).

Dacă reușește, afișajul LED 8 se aprinde în culoarea sursei selectate.

Dacă căutarea nu a avut succes, afișajul LED 8 se aprinde estompat în culoarea sursei selectate (luminozitate 60%).

Setări de sunet

Cu SoundPort-ul dumneavoastră, aveți posibilitatea de a selecta setări de sunet predefinite pentru redarea audio.

Selectarea setărilor de sunet

Apăsați tasta SRC 2 de pe SoundPort pentru o perioadă mai lungă (aproximativ 2 secunde).

Afișajul LED 8 arată ultima setare de sunet selectată (de ex. clasic).

Apăsați tasta + 4 sau tasta – 5 în mod repetat până când este selectat sunetul dorit (de ex. plat).

Dacă nu este apăsată nicio tastă timp de câteva secunde, sursa selectată anterior va fi indicată din nou.

Afișajul LED al setărilor de sunet

1 afișaj LED: presetare plat

2 afișaje LED: presetare voce

3 afișaje LED: presetare clasic

4 afișaje LED: presetare pop

Conectarea sursei audio la AUDIO IN

Puteți conecta SoundPort-ul dvs. la sursa audio, de ex., telefon mobil, player muzical, etc., folosind un cablu audio (mufă jack de 3,5 mm).

Conectați intrarea audio stereo AUDIO IN 14 a SoundPort-ului cu ieșirea audio stereo analogică a sursei audio A.
Pentru a face acest lucru, utilizați cablul audio furnizat S cu mufă jack de 3,5 mm.

•
  AUDIO IN a fost selectat ca sursă.
  Semnalul audio este redat acum prin cablul audio.

Conector Lightning

SoundPort-ul dvs. este echipat cu un conector Apple Lightning pentru iDevice-uri. Astfel, puteți reda orice sursă de sunet (muzică, video, radio pe internet) de pe iDevice-ul dvs. cu conector Lightning prin difuzoarele SoundPort-ului.

iDevice-ul conectat la conectorul Lightning este încărcat în timpul funcționării și, de asemenea, în modul Smart Standby al SoundPort-ului.

Deschiderea conectorului Lightning

Apăsați ușor pe partea superioară a clapetei de acoperire închise în partea din față. Conectorul Lightning se deschide automat când blocarea este eliberată.

Pentru a fixa suportul, împingeți clapeta de acoperire deschisă în spate în poziția de blocare. Acum puteți utiliza conectorul Lightning pentru iDevice-uri.

Închiderea conectorului Lightning

Apăsați clapeta de acoperire deschisă din poziția de blocare în față. Închideți capacul împingându-l în jos dincolo de poziția finală închisă. Veți auzi cuplarea clapetei de acoperire.

Conectarea sursei audio la conectorul Lightning

Puteți conecta iDevice-uri cu conector Lightning în aliniere verticală cu conectorul Lightning încorporat. iDevice-urile pot fi, de asemenea, poziționate orizontal. În acest caz, conexiunea se realizează prin Bluetooth sau prin conexiune prin cablu USB.

Dacă iDevice-ul este conectat la conectorul Lightning al SoundPort-ului, este pregătit pentru redarea audio sau pentru sincronizarea cu PC-ul / laptopul.

Mai jos veți vedea ce iDevice poate fi utilizat pe variantele dispozitivului SoundPort (maximal în ceea ce privește dimensiunea).

• Vă rugăm să scoateți orice husă de protecție de pe iDevice-ul dvs. pentru a asigura o conexiune fiabilă la conectorul Lightning.


Legătură Bluetooth

Conectarea sursei audio prin Bluetooth

Puteți conecta SoundPort-ul dvs. la o sursă audio, de ex., smartphone, tabletă PC, etc., utilizând o conexiune wireless Bluetooth. Sursele audio trebuie să suporte protocolul Bluetooth A2DP.

• Distanța dintre SoundPort-ul dvs. și sursa audio nu trebuie să fie mai mare de 10 m (linie de vizibilitate).
• SoundPort-ul stochează ultimele 5 surse audio conectate prin Bluetooth. În acest fel, legătura va fi stabilită mai rapid la reconectare. Cu toate acestea, este posibilă o singură legătură activă în același timp. Dacă este adăugată o nouă sursă audio, cea mai „veche” sursă audio stocată este ștearsă din lista de legături.
•
  Bluetooth a fost selectat ca sursă.

Apăsați tasta 3 de pe SoundPort pentru o perioadă mai lungă de timp (aprox. 3 sec).
Veți auzi un ton de semnal.

Afișajul LED 8 clipește.

Activați funcția Bluetooth a sursei dvs. audio. Dacă este necesar, obțineți ajutor din manualul de instrucțiuni al sursei dvs. audio.

Dacă este necesar, confirmați funcția Search (Căutare) Bluetooth a sursei audio.

Acum, dispozitivele Bluetooth vor fi căutate în apropierea sursei audio. Selectați SoundPort_xx. Dacă este solicitat un cod, introduceți 0000.

După finalizarea conectării, veți auzi un ton de semnal.

Afișajul LED 8 se aprinde continuu, SoundPort-ul este acum pregătit pentru redarea audio.

• Pentru unele surse audio, legătura trebuie activată în mod explicit înainte ca redarea muzicii să poată fi auzită de la SoundPort.

Când schimbați sursa apăsând tasta SRC 2, redarea muzicii în curs este întreruptă / oprită, dar legătura cu sursa audio rămâne.

Când apăsați tasta ON/OFF 1, SoundPort-ul va fi comutat în modul Standby. O redare a muzicii în curs este întreruptă / oprită, legătura cu sursa audio este întreruptă.
După repornirea SoundPort-ului folosind tasta ON/OFF 1, SoundPort-ul încearcă să se reconecteze la sursa audio. În această stare, indicatorul LED 8 clipește. După o conectare reușită, LED-ul se va aprinde permanent.

Conectivitate Legătură de asociere ușoară

Conectarea sursei audio prin Conectivitate Asociare ușoară

Este deosebit de simplu să conectați SoundPort-ul dvs. la sursa audio, de ex., smartphone, tabletă PC, etc., atunci când utilizați funcția Conectivitate Asociare ușoară (conectarea cu dispozitive compatibile NFC). În acest scop, sursa audio trebuie să suporte funcția NFC.

Activați funcția NFC și funcția Bluetooth a sursei dvs. audio. Dacă este necesar, obțineți ajutor din manualul de instrucțiuni al sursei dvs. audio.

• Aflați zona exactă de detectare NFC în manualul sursei dvs. audio.
• Legătura prin funcția Conectivitate Asociare ușoară este activă permanent pentru SoundPort (excepție: modul Standby). Prin urmare, nu trebuie să schimbați manual la sursa Bluetooth.

Țineți zona de detectare NFC a sursei dvs. audio A în direcția antenei de Conectivitate Asociere ușoară 7 a SoundPort-ului.

Dacă este necesar, confirmați solicitarea sursei dvs. audio că poate fi cuplată la SoundPort. După finalizarea conectării, veți auzi un ton de semnal.

Indicatorul LED 8 se aprinde permanent.

Acum, SoundPort-ul este conectat la sursa dvs. audio prin Bluetooth și este pregătit pentru redarea audio.

• Pentru unele surse audio, legătura trebuie activată în mod explicit înainte ca redarea muzicii să poată fi auzită de la SoundPort.
• Dacă o altă sursă audio compatibilă NFC apare în zona de cuplare a SoundPort-ului, aceasta este conectată cu SoundPort-ul. Legătura existentă cu sursa audio anterioară este deconectată.

Audio USB

Conectarea sursei audio cu cablu USB

Puteți conecta SoundPort-ul dvs. la sursa audio, de ex., telefon mobil, player muzical, etc., folosind un cablu USB.

Conectați conectorul USB (tip A) 16 al SoundPort-ului cu sursa audio A. În funcție de sursa audio, utilizați cablul USB adecvat U.

• Anumite surse audio, de ex., smartphone-urile Android au un port micro-USB; iDevice-urile fără conector Lightning ⁽¹ sunt conectate printr-un conector cu 30 de pini la portul USB al SoundPort-ului.
• Sursa audio trebuie să suporte redarea audio prin USB (streaming USB).
•
  Audio USB este selectat ca sursă.

Semnalul audio este redat acum prin USB.

Audio PC

Conectarea SoundPort-ului ca dispozitiv USB (Audio PC)

Puteți conecta un PC/laptop la SoundPort-ul dvs. printr-un cablu USB. SoundPort-ul se conectează la PC/laptop ca un difuzor USB și poate fi apoi utilizat ca un dispozitiv de redare la PC/laptop.
Dispozitivele audio conectate la SoundPort prin conectorul Lightning pot fi sincronizate cu PC-ul/laptopul prin SoundPort.

Conectați conectorul USB (tip B) 15 cu un port USB liber de pe PC/laptop P. Pentru a face acest lucru, utilizați un cablu USB tip A-B U.

•
  Audio PC este selectat ca sursă.

Semnalul audio este redat acum prin USB.

• Funcția depinde de pachetul hardware și software al sursei conectate, de ex. configurația conexiunii, driverul utilizat, codecurile și formatele. Vă rugăm să consultați și documentația pentru dispozitivul dvs. sursă și, dacă este necesar, actualizați driverul sau firmware-ul.

Sincronizare

SoundPort – Sincronizare iTunes

Un dispozitiv iDevice conectat la conectorul Lightning al SoundPort-ului poate fi sincronizat prin SoundPort cu iTunes pe PC/laptop. SoundPort-ul servește ca o legătură de conectare între iDevice și PC/Laptop.

• Funcționalitatea acestei aplicații depinde de PC, notebook, sistemul de operare, iTunes, Apple iOS și iDevice, precum și de versiunile software respective utilizate.
• SoundPort-ul este conectat la PC ca un dispozitiv USB.
• Un iDevice este contactat pe conectorul Lightning al SoundPort-ului.
•
  Conectorul Apple Lightning este selectat ca sursă.
• iTunes este instalat pe PC/notebook și sincronizarea automată este activată (pentru setările iTunes, consultați documentația software).

Afișajul LED 8 indică conectorul Apple Lightning ca sursă selectată.

Apăsați tasta 3 de pe SoundPort pentru o perioadă mai lungă de timp (aprox. 3 sec). pentru a activa modul Sincronizare.

Afișajul LED 8 clipește în timpul procesului de sincronizare de la stânga la dreapta.

• De asemenea, rețineți orice posibile notificări și mesaje ale sistemului de operare sau de la iTunes de pe PC/notebook.
• În timpul procesului de sincronizare, nu sunt posibile alte funcții (oprire, selectare sursă, convorbire handsfree, modificare volum etc.) cu SoundPort-ul.

Apăsați tasta 3 de pe SoundPort pentru o perioadă mai lungă de timp (aprox. 3 sec) pentru a încheia modul Sincronizare.

Redare audio / Reglarea volumului

Redare audio

• O sursă audio trebuie să fie conectată sau conectată cu SoundPort-ul.
• În selecția sursei, această sursă audio trebuie selectată.

Afișajul LED 8 afișează sursa selectată, de ex., Audio USB.

Începeți redarea audio pe sursa audio. Controlul redării (selectarea titlului, derularea etc.) se face prin playerul/aplicația sursei audio.

Reglarea volumului

• Când utilizați o conexiune prin cablu audio, reglați volumul sursei audio la un nivel ridicat pentru a evita interferențele de zgomot. Reglați volumul dorit pe SoundPort.
• Când conectați iDevice-uri prin Bluetooth, reglarea volumului între iDevice și SoundPort este cuplată, adică modificarea volumului unuia dintre dispozitive modifică volumul celuilalt.
• Muzica tare poate duce la deteriorarea urechilor. Evitați volumul extrem, în special pe perioade lungi de timp.
• După 10 minute fără redare audio sau operare cu taste, SoundPort-ul comută automat în modul Smart Standby.

Afișajul LED 8 indică sursa selectată, de ex., Conectorul Apple Lightning.

Setați volumul pe SoundPort utilizând tastele + 4 și – 5.

Volumul poate fi reglat în mai mulți pași, care sunt reprezentați vizual de patru LED-uri ale indicatorului LED 8.

Apăsarea scurtă a tastei + 4 sau – 5 crește sau scade volumul cu un pas.
Când mențineți tasta + sau - apăsată, parcurgeți întreaga gamă de volum.
Volumul maxim este indicat de două blițuri ale tuturor LED-urilor cu luminozitate maximă.

Dacă nu există nicio modificare a volumului în trei secunde, afișajul LED 8 afișează din nou culoarea sursei selectate.

Dezactivați sunetul SoundPort-ului apăsând simultan tastele + și -. Toate cele patru LED-uri ale afișajului LED 8 clipesc cu intensitate luminoasă maximă.
Prin apăsarea tastei + sau - dezactivarea sunetului este anulată. Afișajul LED afișează din nou sursa selectată anterior.

Funcția handsfree

Funcția handsfree

• SoundPort trebuie să fie cuplat și conectat prin Bluetooth sau Connectivity Easy Pairing cu telefonul mobil.
• Zgomotul ambiental puternic afectează calitatea funcției handsfree. Asigurați-vă că există un mediu liniștit sau abțineți-vă de la utilizarea funcției handsfree dacă nu există un mediu adecvat.
• Pentru a obține un nivel ridicat de inteligibilitate între apelanți, vorbiți numai alternativ. Distanța dintre apelant și SoundPort trebuie să fie între 0,3 m și 1,2 m.
• Pentru a accepta un apel primit, SoundPort trebuie să fie pornit și Bluetooth trebuie să fie selectat ca sursă.

Afișajul LED 8 indică Bluetooth ca sursă.
În cazul unui apel primit, se aude un ton de apel.

Afișajul LED 8 clipește rapid în alb.
O redare audio va fi întreruptă în acest caz.

Răspundeți la apelul primit apăsând tasta 3 de pe SoundPort sau tasta corespunzătoare de pe telefonul mobil.

Afișajul LED 8 se aprinde în alb.

Când vorbiți, întoarceți-vă fața spre partea din față 9 a SoundPort. Microfonul este situat în centrul capacului difuzorului.

Setați volumul pe SoundPort la un nivel mediu utilizând tastele + 4 și – 5.

Terminați conversația telefonică apăsând din nou tasta 3 de pe SoundPort sau tasta corespunzătoare de pe telefonul mobil.

Afișajul LED 8 revine din nou la culoarea ultimei surse selectate.

Modul Smart Standby

Modul Smart Standby este activat automat dacă următoarele se întâmplă la SoundPort timp de 10 minute:

• nu se redă muzică,
• nu există apeluri primite sau efectuate,
• nu este apăsată nicio tastă la SoundPort sau pe telecomanda Assist,
• niciun dispozitiv nu este conectat sau deconectat și
• nu este în curs de desfășurare nicio sincronizare.

În modul Smart Standby, unele părți ale circuitului (DSP / amplificator, etc.) sunt oprite pentru a economisi energie în SoundPort.

Portul de sunet poate fi scos din modul Smart Standby în diferite moduri:

• Un iDevice este conectat la conectorul Lightning.
• Un dispozitiv mobil este conectat prin Connectivity Easy pairing (NFC).
• Redarea cu un dispozitiv Bluetooth asociat continuă (numai dacă Bluetooth a fost activ ca ultimă sursă înainte de modul Smart Standby).
• Redarea cu un dispozitiv la AUDIO IN este continuată (numai dacă AUDIO IN a fost activ ca ultimă sursă înainte de modul Smart Standby).
• Una dintre cele patru taste ale dispozitivului SRC 2, Handsfree 3 , + 4 sau – 5 este apăsată.
• dispozitivul Bluetooth conectat este deconectat.
• Este apăsată o tastă a unității de telecomandă Assist.

• Dispozitivele conectate la Lightning / USB sunt, de asemenea, încărcate în modul Smart Standby al SoundPort.
• Apăsarea tastei ON/OFF 1 comută SoundPort în modul Standby (vezi mai jos).
• După 4 ore în modul Smart Standby, SoundPort comută automat în modul Standby.
• Consumul de energie în modul Smart Standby este mai mare decât în modul Standby

Modul Standby

Apăsați tasta ON/Off 1 pentru a comuta SoundPort în modul Standby.

În modul Standby, dispozitivul poate fi pornit din nou numai prin tasta ON/OFF 1 de pe SoundPort sau prin tasta ON/OFF de pe telecomanda Assist.

• În modul Standby, niciun dispozitiv conectat la Lightning / USB nu este încărcat.
• Consumul de energie în modul Standby este mai mic decât în modul Smart Standby.

Accesorii

Inserții

Cu inserțiile disponibile ca accesorii, vă puteți personaliza SoundPort în funcție de nevoile dvs. Întrebați-vă dealerul despre inserțiile adecvate pentru SoundPort, SoundPort Compact și SoundPort Mini.

Telecomandă - Assist

Cu accesoriul opțional Assist, telecomandă de sistem, puteți controla funcțiile SoundPort-ului dvs. Dacă dispozitivul dvs. Loewe este furnizat cu cea mai recentă versiune Assist, puteți utiliza telecomanda existentă.

Telecomanda trebuie mai întâi setată pentru funcționarea SoundPort-ului dvs. Tastele dispozitivului (în funcție de versiunea telecomenzii) STB – VIDEO – AUDIO – DVD– REC– RADIO– SP pot fi setate pentru a controla SoundPort-ul dvs.

Apăsați tasta dispozitivului necesară și tasta Stop simultan timp de 5 secunde până când afișajul LED corespunzător al tastei dispozitivului selectat clipește de două ori.

Apoi introduceți codul dispozitivului din două cifre 31 pentru Soundport. LED-ul de deasupra butonului selectat clipește de două ori.

Alocarea tastelor

1. Sunet pornit/oprit
2. Volum +
3. Setare sunet – (presetare anterioară)
4. Volum –
5. Redare ⁽¹
6. Titlu anterior ⁽¹
7. Pauză ⁽¹
8. Pornit / Oprit
9. Setarea tastei dispozitivului pentru SoundPort (vezi mai sus) / Comutarea la funcționarea SoundPort
10. Selecție sursă + (următorul dispozitiv audio)
11. Setare sunet + (următoarea presetare)
12. Selecție sursă – (dispozitiv audio anterior)
13. Următorul titlu ⁽¹
14. Stop ⁽¹

⁽¹ Funcția este disponibilă numai pentru surse audio prin conector Lightning, Bluetooth și audio USB.

Aplicația Smart Audio

Complet inteligent: Aplicația Loewe Smart Audio. Experimentați muzica pe care o aveți stocată pe smartphone-ul dvs., acum cu playerul audio Loewe intuitiv și de înaltă calitate. Disponibil gratuit din Apple App Store sau Google Play Store.

• Ecranul de pornire oferă o imagine de ansamblu structurată a muzicii stocate local. Dintr-o privire, puteți surprinde conținutul și cu doar câțiva pași de operare vă duce la titlul dvs. preferat.


• Automat, toate titlurile auzite recent vor fi adăugate la playlist. Această listă poate fi întotdeauna și oriunde accesată prin pictograma listei din dreapta jos. În această listă, titlurile pot fi șterse sau mutate. În acest scop, se utilizează pictograma coșului de gunoi sau partea stângă a fiecărui element de listă. Zonele active nu permit doar un salt în playlist - cu doar un singur clic accesați ecranul de pornire sau playerul.


• Playerul arată întotdeauna melodia redată în prezent cu toate posibilitățile sale de control. Cu pictograma AirPlay puteți selecta cu ușurință toate difuzoarele disponibile.


iDevices acceptate

• Începând cu 18 februarie 2014.

Sound Port – Conector Lightning:
iPhone 5, iPhone 5c, iPhone 5s
iPad (generația a 4-a), iPad mini, iPad mini cu ecran Retina, iPad Air
iPod touch (generația a 5-a), iPod nano (generația a 7-a)

Sound Port – USB:
iPhone, iPod touch, iPod nano

Sound Port Compact – Conector Lightning:
iPhone 5, iPhone 5c, iPhone 5s
iPad (generația a 4-a), iPad mini, iPad mini cu ecran Retina, iPad Air
iPod touch (generația a 5-a), iPod nano (generația a 7-a)

Sound Port Compact – USB:
iPhone, iPod touch, iPod nano

Sound Port Mini – Conector Lightning:
iPhone 5, iPhone 5c, iPhone 5s
iPod touch (generația a 5-a), iPod nano (generația a 7-a)

Sound Port Mini – USB:
iPhone, iPod touch, iPod nano

Versiuni aplicabile de telecomandă

Lista include versiunile de telecomandă care pot fi utilizate pentru a controla funcțiile SoundPort. Cum se setează telecomanda pentru a opera SoundPort.

• Disponibilitatea codului dispozitivului 31 depinde de versiunea unității de telecomandă. Numărul articolului / versiunea pe care o puteți citi în compartimentul bateriei telecomenzii.

Assist 1 (TV)	89900A13 / 89900A14
Assist 1 (MediaVision)	89900A11
Assist 1 (HomeCinema)	89900A12
Assist 1 (SoundVision)	89900A10
Assist 1 (MultiContr. II)	89900A09
Assist 2 (TV)	89950A23
Assist 2 (SoundBox)	89950A20
Assist 2 (AirSpeaker)	89950A22

Date tehnice

	SoundPort	SoundPort Compact	SoundPort Mini
Numărul articolului	52227x00	52228x00	52229x00
Temperatura de funcționare	5°C... 35°C
Umiditate	30%... 85% (fără condensare)
Dimensiuni (aprox.) (L x Î x A)	550 x 126 x 201 mm	415 x 109 x 178 mm	280 x 91 x 153 mm
Greutate	5,5 kg	3,6 kg	1,9 kg
Tensiune de rețea	220 - 240 V, 50/60 Hz
Consum de energie: Mod pornit (ieșire audio maximă) Mod pornit (1/8 ieșire audio) Mod Smart Standby Mod Standby	103 W 51 W 2,1 W < = 0,5 W	62 W 40 W 2,1 W < = 0,5 W	48 W 35 W 0,8 W < = 0,5 W
USB A	2.0, tip A, funcție de încărcare, maximum 2.1 A
USB B	PC Audio, iTunes Lightning Sync
Audio IN	Mufă de 3,5 mm, 1,0 Vrms, 10k Ohm
	Căști, 32–200 Ohm
Difuzoare	2 tweetere, câte 15 W 2 difuzoare cu bandă largă, câte 20 W 2 woofere, câte 60 W	2 difuzoare cu bandă largă, câte 20 W 1 woofer, 60 W	2 difuzoare cu bandă largă, câte 8 W 1 woofer, 20 W
Raza de transmisie	65 Hz până la 20 kHz
Putere de ieșire (sinusoidală / muzică):	2 x 17 W + 1 x 50 W / 2 x 34 W + 1 x 100 W	2 x 10 W + 1 x 20 W / 2 x 20 W + 1x 40 W	2 x 6 W + 1 x 10 W / 2 x 12 W + 1 x 20 W
Niveluri de volum	48		24
Transmisie fără fir	Bluetooth 2.4 GHz, raza de transmisie de 10 m NFC
Protocoale Bluetooth	A2DP, 2.1+EDR, AVRCP 1.4, HS, HFP 1.6 (vorbire în bandă largă), decodor aptX, AEC

Protecția mediului

Cutie de carton și ambalaj

În conformitate cu reglementările naționale privind eliminarea materialelor de ambalare, plătim o taxă reciclatorilor autorizați care colectează ambalajele de la dealeri. Cu toate acestea, vă recomandăm să păstrați cutia originală de carton și restul materialelor de ambalare, astfel încât dispozitivul să poată fi transportat, dacă este necesar, în cele mai sigure condiții posibile.

Dispozitivul

Directiva UE 2002/96/CE reglementează returnarea, manipularea și reciclarea corespunzătoare a aparatelor electronice uzate. Prin urmare, dispozitivele electronice vechi trebuie eliminate separat. Nu aruncați niciodată acest dispozitiv în deșeurile menajere normale! Puteți preda unitatea veche gratuit la punctele de colectare identificate sau dealerului dvs. dacă cumpărați o unitate nouă similară.

Detalii suplimentare despre returnare (și pentru țările din afara UE) sunt disponibile de la autoritățile municipale locale.

Baterii

În conformitate cu Directiva privind bateriile, bateriile uzate nu mai trebuie aruncate în deșeurile menajere. Puteți arunca gratuit bateriile uzate la punctele de colectare din magazinele de vânzare cu amănuntul. Dealerul dvs. va avea, de asemenea, un punct de colectare pentru bateriile uzate.

Declarație de conformitate

Setul are marcajul CE și este conform cu directivele UE. Declarația de conformitate completă poate fi găsită pe site-ul nostru web.

Informații legale

"© 2012 CSR plc și companiile din grupul său.

Marca aptX® și sigla aptX sunt mărci comerciale ale CSR plc sau ale uneia dintre companiile din grupul său și pot fi înregistrate într-una sau mai multe jurisdicții."

"Made for iPod" (Creat pentru iPod), "Made for iPhone" (Creat pentru iPhone) și "Made for iPad" (Creat pentru iPad) înseamnă că un accesoriu electronic a fost proiectat să se conecteze în mod specific la iPod, iPhone sau iPad, respectiv, și a fost certificat de dezvoltator pentru a respecta standardele de performanță Apple. Apple nu este responsabilă pentru funcționarea acestui dispozitiv sau pentru conformitatea acestuia cu standardele de siguranță și de reglementare. Vă rugăm să rețineți că utilizarea acestui accesoriu cu iPod sau iPhone poate afecta performanța wireless.

iPod, iPhone, iPad, iPad mini și iTunes sunt mărci comerciale înregistrate ale Apple Inc. în SUA și în alte țări.

SoundPort / SoundPort Compact:

SoundPort Mini:

Detalii legale

Loewe Technologies GmbH
Industriestraße 11
D-96317 Kronach
Data editorială 05/14-4.0 TB
© Loewe Technologies GmbH, Kronach

Toate drepturile, inclusiv traducerea, modificările tehnice și erorile, sunt rezervate.

Descărcați manualul

Aici puteți descărca versiunea completă pdf a manualului, aceasta poate conține instrucțiuni suplimentare de siguranță, informații despre garanție, reguli FCC etc.

Descărcați Loewe Audiodesign SoundPort, SoundPort Compact, SoundPort Mini - Manual de utilizare al sistemului de difuzoare

Limbi disponibile
