INNOVA 3551, 3555 - Εγχειρίδιο επαγωγικού/προχωρημένου φωτός χρονισμού

ΟΔΗΓΙΕΣ ΑΣΦΑΛΕΙΑΣ

ΕΞΟΠΛΙΣΜΟΣ ΑΣΦΑΛΕΙΑΣ

• Πυροσβεστήρας
  Να έχετε έναν πυροσβεστήρα κατάλληλο για πυρκαγιές βενζίνης/χημικών/ηλεκτρικών στο χέρι κάθε φορά που εργάζεστε σε ένα όχημα.
• Πυρίμαχο δοχείο
  Αποθηκεύστε κουρέλια και εύφλεκτα υγρά μόνο σε πυρίμαχα δοχεία. Αφήστε τα μουσκεμένα κουρέλια να στεγνώσουν καλά στον ανοιχτό αέρα πριν τα απορρίψετε.
• Γυαλιά ασφαλείας
  Φοράτε γυαλιά ασφαλείας όταν εργάζεστε σε ένα όχημα για να προστατεύετε τα μάτια σας από το οξύ της μπαταρίας, τη βενζίνη και τη σκόνη και τη βρωμιά που μεταφέρονται από τον αέρα από τα κινούμενα μέρη του κινητήρα.

ΧΑΛΑΡΑ ΡΟΥΧΑ ΚΑΙ ΜΑΚΡΙΑ ΜΑΛΛΙΑ
(ΚΙΝΟΥΜΕΝΑ ΜΕΡΗ)
Προσέξτε πολύ να μην φέρετε τα χέρια, τα μαλλιά ή τα ρούχα σας κοντά σε κινούμενα μέρη, όπως πτερύγια ανεμιστήρα, ιμάντες και τροχαλίες ή συνδέσμους γκαζιού και μετάδοσης. ΜΗ φοράτε φαρδιά ρούχα ή κοσμήματα όταν εργάζεστε σε ένα όχημα.

ΑΕΡΙΣΜΟΣ
ΝΑ χρησιμοποιείτε ΠΑΝΤΑ το όχημα σε καλά αεριζόμενο χώρο. Εάν το όχημα βρίσκεται σε κλειστό χώρο, η εξάτμιση θα πρέπει να κατευθύνεται απευθείας προς τα έξω χρησιμοποιώντας έναν στεγανό εύκαμπτο σωλήνα εξάτμισης.

ΤΟΠΟΘΕΤΗΣΗ ΤΟΥ ΦΡΕΝΟΥ
Βεβαιωθείτε ότι το αυτοκίνητό σας είναι στο Park ή στο Neutral και ότι το χειρόφρενο είναι καλά τραβηγμένο.

ΚΑΥΤΕΣ ΕΠΙΦΑΝΕΙΕΣ
Αποφύγετε την επαφή με καυτές επιφάνειες, όπως πολλαπλές εξαγωγής, σωλήνες, σιγαστήρες, καλοριφέρ και εύκαμπτους σωλήνες. Μην αφαιρείτε ποτέ το καπάκι του καλοριφέρ ενώ ο κινητήρας είναι ζεστός. Το διαφυγόν ψυκτικό υπό πίεση μπορεί να προκαλέσει σοβαρά εγκαύματα.

ΚΑΠΝΙΣΜΑ ΚΑΙ ΑΝΟΙΧΤΕΣ ΦΛΟΓΕΣ
Μην καπνίζετε ποτέ όταν εργάζεστε στο αυτοκίνητό σας. Οι ατμοί βενζίνης είναι εξαιρετικά εύφλεκτοι και το αέριο που σχηματίζεται σε μια μπαταρία που φορτίζει είναι εκρηκτικό.

ΜΠΑΤΑΡΙΑ
Μην τοποθετείτε εργαλεία ή εξοπλισμό πάνω στην μπαταρία. Η κατά λάθος γείωση του θετικού (+) ακροδέκτη της μπαταρίας μπορεί να σας προκαλέσει ηλεκτροπληξία ή έγκαυμα και να προκαλέσει ζημιά στην καλωδίωση, στην μπαταρία ή στα εργαλεία και τους ελεγκτές σας. Να είστε προσεκτικοί στην επαφή με το οξύ της μπαταρίας. Μπορεί να κάψει τρύπες στα ρούχα σας και να κάψει το δέρμα ή τα μάτια σας.
Όταν χρησιμοποιείτε οποιοδήποτε όργανο δοκιμής από μια εξωτερική μπαταρία, συνδέστε ένα καλώδιο βραχυκυκλωτήρα μεταξύ του αρνητικού ακροδέκτη της εξωτερικής μπαταρίας και της γείωσης στο όχημα υπό δοκιμή. Όταν εργάζεστε σε ένα γκαράζ ή σε άλλο κλειστό χώρο, η εξωτερική μπαταρία θα πρέπει να βρίσκεται τουλάχιστον 18 ίντσες πάνω από το δάπεδο για να ελαχιστοποιηθεί η πιθανότητα ανάφλεξης ατμών βενζίνης.

ΥΨΗΛΗ ΤΑΣΗ
Υψηλή τάση υπάρχει στο πηνίο ανάφλεξης, στο καπάκι του διανομέα, στα καλώδια ανάφλεξης και στα μπουζί. Όταν χειρίζεστε καλώδια ανάφλεξης ενώ ο κινητήρας είναι σε λειτουργία, χρησιμοποιήστε μονωμένες πένσες για να αποφύγετε ηλεκτροπληξία.

ΓΡΥΛΟΣ
Ο γρύλος που παρέχεται με το όχημα θα πρέπει να χρησιμοποιείται μόνο για την αλλαγή τροχών. Μην σέρνεστε ποτέ κάτω από το αυτοκίνητο ή μην θέτετε σε λειτουργία τον κινητήρα ενώ το όχημα βρίσκεται σε γρύλο.

Επικοινωνήστε με την τοπική αντιπροσωπεία αυτοκινήτων, το κατάστημα ανταλλακτικών αυτοκινήτων, το βιβλιοπωλείο ή τη δημόσια βιβλιοθήκη για τη διαθεσιμότητα εγχειριδίων σέρβις για το όχημά σας. Οι ακόλουθες εταιρείες δημοσιεύουν πολύτιμα εγχειρίδια επισκευής. Γράψτε τους για διαθεσιμότητα και τιμές. Φροντίστε να συμπεριλάβετε τη μάρκα, το μοντέλο και το έτος του οχήματός σας.

ΕΡΓΟΣΤΑΣΙΑΚΕΣ ΠΗΓΕΣ

Εγχειρίδια σέρβις Ford/GM/Chrysler/Honda/Isuzu/Hyundai/Subaru Helm Inc.
14310 Hamilton Ave.
Highland Park, Michigan 48203
Τηλέφωνο (800) 782-4356

ΜΗ ΕΡΓΟΣΤΑΣΙΑΚΕΣ ΠΗΓΕΣ

Haynes Publications
861 Lawrence Dr.
Newbury Park, California 91320
Τηλέφωνο CA (800) 442-9637
TN (800) 242-4637

Mitchell International
14145 Danielson St.
Poway, California 92064
Τηλέφωνο (888) 724-6742

Motor Publications
5600 Crooks Rd., Suite 200
Troy, Michigan 48098
Τηλέφωνο (800) 426-6867

Οι διαδικασίες χρονισμού διαφέρουν από όχημα σε όχημα. ΑΝΑΦΕΡΕΤΕ ΠΑΝΤΑ στην Ετικέτα Εκπομπών Οχήματος ή στο εγχειρίδιο σέρβις για το όχημά σας για να λάβετε τις κατάλληλες διαδικασίες χρονισμού, τις προδιαγραφές και τη θέση των σημείων χρονισμού.
ΤΗΡΕΙΤΕ ΟΛΕΣ ΤΙΣ ΠΡΟΦΥΛΑΞΕΙΣ ΑΣΦΑΛΕΙΑΣ ΚΑΘΕ ΦΟΡΑ ΠΟΥ ΕΡΓΑΖΕΣΤΕ ΣΕ ΕΝΑ ΟΧΗΜΑ.

ΓΕΝΙΚΕΣ ΠΛΗΡΟΦΟΡΙΕΣ

Λειτουργεί σε:

• συμβατικά,
• ηλεκτρονικά,
• ελεγχόμενα από υπολογιστή και
• Συστήματα ανάφλεξης DIS*.

Επαγωγικό φως χρονισμού

Προχωρημένο φως χρονισμού

ΧΡΟΝΙΣΜΟΣ ΚΙΝΗΤΗΡΑ ΚΑΙ ΡΥΘΜΙΣΕΙΣ

Ο σωστός χρονισμός ανάφλεξης είναι κρίσιμος για την επίτευξη μέγιστης απόδοσης του κινητήρα και για τη διασφάλιση μέγιστης οικονομίας καυσίμου. Ένας έλεγχος χρονισμού του συστήματος ανάφλεξης είναι κρίσιμος κατά τη διάρκεια οποιασδήποτε διαδικασίας ρύθμισης. Το φως χρονισμού σας παρέχει ένα απλό και αποτελεσματικό μέσο ελέγχου του χρονισμού του οχήματός σας. Το προχωρημένο φως χρονισμού παρέχει την πρόσθετη δυνατότητα ελέγχου της λειτουργίας των μηχανικών ή των ελέγχων χρονισμού προώθησης κενού του οχήματός σας.

Μπορεί επίσης να χρειαστείτε εργαλεία και εξοπλισμό για να ελέγξετε τις στροφές του κινητήρα, το χρόνο παραμονής του σημείου διακόπτη (για συμβατικά συστήματα ανάφλεξης) ή για να εφαρμόσετε κενό στο διάφραγμα προώθησης κενού στο διανομέα κατά τη διάρκεια των ελέγχων προώθησης. Ο προμηθευτής σας προσφέρει ένα ευρύ φάσμα εργαλείων και εξοπλισμού που είναι απαραίτητα για την εκτέλεση αυτών των εργασιών.

Αναφορικά με τα σημερινά οχήματα "αυτο-ρύθμισης", η έννοια του όρου "ρύθμιση" έχει αλλάξει σημαντικά. Μια ρύθμιση συνίσταται ουσιαστικά στον έλεγχο της λειτουργίας του κινητήρα με τις προδιαγραφές του κατασκευαστή αρχικού εξοπλισμού. Οι ρυθμίσεις γίνονται και τα ανταλλακτικά αντικαθίστανται ΜΟΝΟ εάν η απόδοση του κινητήρα δεν είναι εντός των προδιαγραφών.

ΣΧΕΤΙΚΑ ΜΕ ΤΟ ΦΩΣ ΧΡΟΝΙΣΜΟΥ

Το φως χρονισμού σας έχει σχεδιαστεί για χρήση σε όλα τα οχήματα 12 volt με αρνητική γείωση που είναι εξοπλισμένα με συμβατικό σημείο διακόπτη και ηλεκτρονικά συστήματα ανάφλεξης ή με DIS (συστήματα ανάφλεξης χωρίς διανομέα). (DIS - Μόνο μοντέλο 3551 ΜΟΝΟ)

ΣΗΜΕΙΩΣΗ
Ορισμένα συστήματα DIS δεν είναι ρυθμιζόμενα. Συμβουλευτείτε το εγχειρίδιο σέρβις του οχήματός σας για διαδικασίες και προδιαγραφές πριν επιχειρήσετε να χρονίσετε οχήματα με συστήματα DIS.

Για ηλεκτρικά συστήματα 6 Volt

• Απαιτείται ξεχωριστή μπαταρία αυτοκινήτου 12 volt.

Το φως χρονισμού σας μπορεί να χρησιμοποιηθεί σε οχήματα με ηλεκτρικά συστήματα 6 volt χρησιμοποιώντας την ακόλουθη διαδικασία σύνδεσης:

1. Συνδέστε το ΚΟΚΚΙΝΟ κλιπ μπαταρίας στον θετικό (+) ακροδέκτη της μπαταρίας 12 volt.
2. Συνδέστε το ΜΑΥΡΟ κλιπ μπαταρίας στον αρνητικό (-) ακροδέκτη της μπαταρίας 12 volt.
3. Χρησιμοποιώντας ένα μήκος καλωδίου βραχυκυκλωτήρα 18AWG, γειώστε τον αρνητικό (-) ακροδέκτη της μπαταρίας 12 volt σε μια γνωστή καλή γείωση στο όχημα υπό δοκιμή.
4. Εκτελέστε τις υπόλοιπες διαδικασίες σύνδεσης και δοκιμής όπως καθορίζονται στις κατάλληλες ενότητες αυτού του εγχειριδίου.

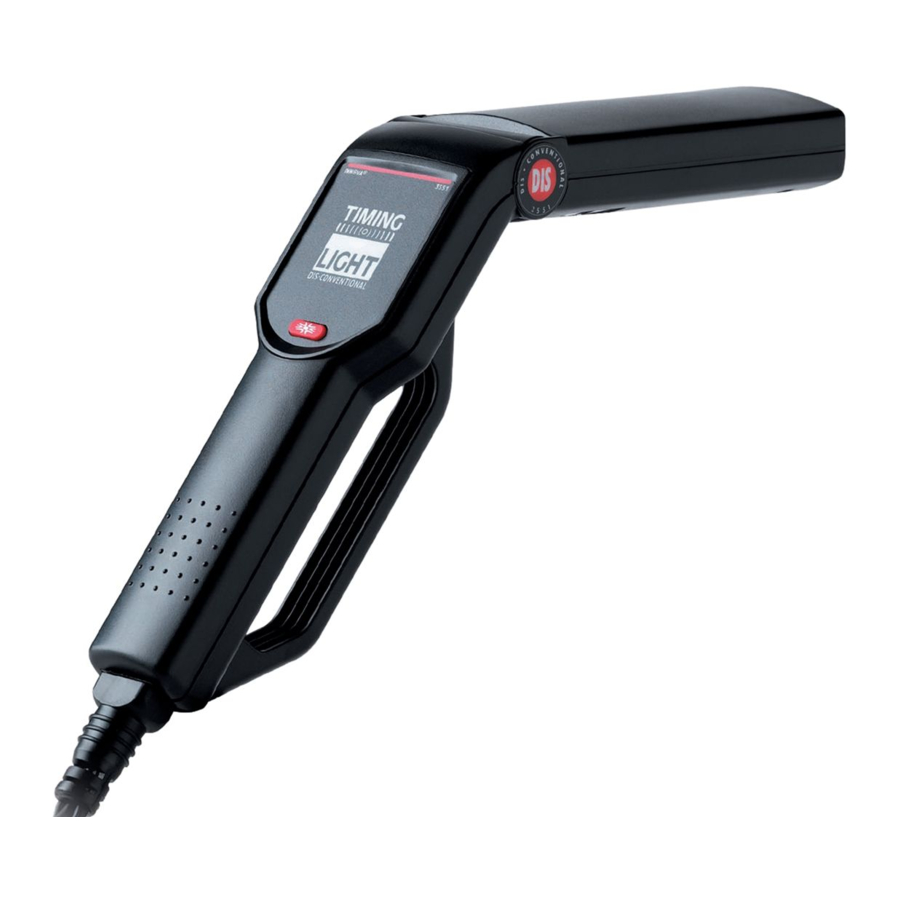

Έλεγχοι φωτός χρονισμού
Οι γενικοί έλεγχοι για το φως χρονισμού φαίνονται στο σχήμα 1.

1. Λυχνία Xenon — Χρησιμοποιείται για να φωτίζει τα σημάδια χρονισμού για τον έλεγχο του χρονισμού.
2. Περιστρεφόμενη κεφαλή — Περιέχει τη λυχνία xenon. Περιστρέφεται κατά περίπου 90° για να επιτρέπει τον εύκολο φωτισμό των σημείων χρονισμού σε δυσπρόσιτες θέσεις.
3. Πίνακας ελέγχου — Περιέχει τους ελέγχους που είναι απαραίτητοι για τη λειτουργία του φωτός χρονισμού. Οι συγκεκριμένοι έλεγχοι διαφέρουν μεταξύ των μοντέλων. Ανατρέξτε στην κατάλληλη παράγραφο για μια περιγραφή των λειτουργιών του πίνακα ελέγχου.
4. Επαγωγικά καλώδια λήψης — Το αποσπώμενο συγκρότημα καλωδίων συνδέει το φως χρονισμού στην μπαταρία και το σύστημα ανάφλεξης:

• Κόκκινο κλιπ μπαταρίας — Συνδέεται στον θετικό (+) ακροδέκτη της μπαταρίας.
• Μαύρο κλιπ μπαταρίας — Συνδέεται στον αρνητικό (-) ακροδέκτη της μπαταρίας ή στη γείωση του πλαισίου από γυμνό μέταλλο.
• Επαγωγικό κλιπ λήψης — Σφίγγει γύρω από το καλώδιο του μπουζί Νο. 1.

Οι έλεγχοι λειτουργίας για το φως χρονισμού μοντέλου 3551 φαίνονται στο σχήμα 2.

1. Διακόπτης ενεργοποίησης/απενεργοποίησης (On/Off Switch) — Πατήστε για να ενεργοποιήσετε το φως χρονισμού. Πατήστε ξανά για να απενεργοποιήσετε το φως χρονισμού.

Οι έλεγχοι λειτουργίας για το φως χρονισμού μοντέλου 3555 φαίνονται στο σχήμα 3.

1. Διακόπτης ενεργοποίησης/απενεργοποίησης (On/Off Switch) — Πατήστε για να ενεργοποιήσετε το φως χρονισμού. Πατήστε ξανά για να απενεργοποιήσετε το φως χρονισμού.
2. Κουμπί ελέγχου προώθησης (Advance Control Knob) — Επιλέγει τη ρύθμιση προώθησης φωτός χρονισμού από 0° έως 60°.

ΧΡΗΣΗ ΤΟΥ ΦΩΤΟΣ ΧΡΟΝΙΣΜΟΥ ΣΑΣ

ΠΡΙΝ ΞΕΚΙΝΗΣΕΤΕ

Κάντε έναν διεξοδικό έλεγχο πριν ξεκινήσετε οποιαδήποτε διαδικασία δοκιμής και διορθώστε τυχόν γνωστά μηχανικά προβλήματα πριν εκτελέσετε οποιαδήποτε δοκιμή. Χαλαροί ή κατεστραμμένοι σωλήνες, καλωδιώσεις ή ηλεκτρικοί σύνδεσμοι είναι συχνά υπεύθυνοι για την κακή απόδοση του κινητήρα.

Ανατρέξτε στο εγχειρίδιο σέρβις του οχήματός σας για τη σωστή σύνδεση των σωλήνων κενού, της ηλεκτρικής καλωδίωσης και των συνδετήρων της καλωδίωσης. Ελέγξτε τις ακόλουθες περιοχές:

• Όλες οι στάθμες υγρών
• Μπουζί και καλώδια μπουζί
• Καθαριστής αέρα
• Σωλήνες κενού
• Ιμάντες
• Ηλεκτρική καλωδίωση
• Ηλεκτρικοί σύνδεσμοι

ΠΡΟΕΤΟΙΜΑΣΙΑ ΚΙΝΗΤΗΡΑ ΠΡΙΝ ΤΟ ΧΡΟΝΙΣΜΟ

Να προετοιμάζετε πάντα τον κινητήρα για χρονισμό πριν εκτελέσετε έναν έλεγχο χρονισμού. Ανατρέξτε στην Ετικέτα Ελέγχου Εκπομπών Οχήματος ή στο εγχειρίδιο σέρβις για τις διαδικασίες χρονισμού και τις προδιαγραφές για το όχημά σας. Η Ετικέτα Ελέγχου Εκπομπών Οχήματος βρίσκεται κάτω από το καπό στο χώρο του κινητήρα. Η ετικέτα βρίσκεται συνήθως στην κάτω πλευρά του καπό, σε ένα φτερό ή κάλυμμα βαλβίδας ή κοντά στο μάνταλο του καπό.

Τουλάχιστον, κάντε τις ακόλουθες προετοιμασίες πριν από το χρονισμό:

1. Εντοπίστε το σημάδι χρονισμού και τον δείκτη αναφοράς. Το σημάδι χρονισμού και ο δείκτης βρίσκονται συνήθως στην τροχαλία του στροφαλοφόρου άξονα ή στον αποσβεστήρα κραδασμών (στο μπροστινό μέρος του κινητήρα) ή στον σφόνδυλο (μεταξύ του κινητήρα και του κιβωτίου ταχυτήτων). Ανατρέξτε στο Σχήμα 4.

   Βεβαιωθείτε ότι το σημάδι χρονισμού και ο δείκτης είναι καθαρά και ευδιάκριτα. Σημειώστε τα σημάδια με κιμωλία εάν είναι απαραίτητο.
2. Βεβαιωθείτε ότι όλα τα μπουζί είναι σε καλή κατάσταση και έχουν το κατάλληλο διάκενο.
3. Ξεκινήστε και θέστε σε λειτουργία τον κινητήρα μέχρι να φτάσει στην κανονική θερμοκρασία λειτουργίας.
   ΣΒΗΣΤΕ ΤΟΝ ΚΙΝΗΤΗΡΑ ΠΡΙΝ ΣΥΝΔΕΣΕΤΕ ΤΟ ΦΩΣ ΧΡΟΝΙΣΜΟΥ.
   Εάν ισχύει, ελέγξτε και ρυθμίστε το χρόνο παραμονής σύμφωνα με τις προδιαγραφές του κατασκευαστή.

ΣΥΝΔΕΣΗ ΦΩΤΟΣ ΧΡΟΝΙΣΜΟΥ

Για να διασφαλίσετε την προσωπική ασφάλεια και την αξιόπιστη λειτουργία του Φωτός Χρονισμού, χρησιμοποιήστε την ακόλουθη διαδικασία για να συνδέσετε το Φως Χρονισμού:

Να κρατάτε πάντα τα χέρια, το φως χρονισμού, τα καλώδια και τα κλιπ μακριά από κινούμενα μέρη του κινητήρα και θερμές επιφάνειες. ΜΗΝ ΚΑΠΝΙΖΕΤΕ.

1. Σβήστε τον κινητήρα. ΜΗ ΣΥΝΔΕΕΤΕ ΤΟ ΦΩΣ ΧΡΟΝΙΣΜΟΥ ΜΕ ΤΟΝ ΚΙΝΗΤΗΡΑ ΣΕ ΛΕΙΤΟΥΡΓΙΑ Ή ΜΕ ΑΝΑΜΜΕΝΟ ΤΟΝ ΔΙΑΚΟΠΤΗ.
2. Σφίξτε το επαγωγικό κλιπ γύρω από το καλώδιο του μπουζί Νο. 1. Δείτε το Σχήμα 5.

   ΜΗΝ ΑΦΗΝΕΤΕ ΤΟ ΕΠΑΓΩΓΙΚΟ ΚΛΙΠ ΝΑ ΕΡΘΕΙ ΣΕ ΕΠΑΦΗ ΜΕ ΤΗΝ ΠΟΛΛΑΠΛΗ ΕΞΑΓΩΓΗΣ Ή ΑΛΛΑ ΜΕΡΗ ΤΟΥ ΚΙΝΗΤΗΡΑ.
   Αυτά τα μέρη γίνονται ΕΞΑΙΡΕΤΙΚΑ καυτά ενώ ο κινητήρας είναι σε λειτουργία και θα καταστρέψουν το επαγωγικό κλιπ.
3. Συνδέστε τα κλιπ της μπαταρίας στην μπαταρία του οχήματος:

• Συνδέστε το ΚΟΚΚΙΝΟ κλιπ της μπαταρίας στον θετικό (+) ακροδέκτη της μπαταρίας.
• Συνδέστε το ΜΑΥΡΟ κλιπ της μπαταρίας στον αρνητικό (-) ακροδέκτη της μπαταρίας.

4. Συνδέστε τα επαγωγικά καλώδια στο κάτω μέρος της λαβής του φωτός χρονισμού.

ΑΡΧΙΚΟΣ (ΒΑΣΙΚΟΣ) ΕΛΕΓΧΟΣ ΧΡΟΝΙΣΜΟΥ

ΣΗΜΕΙΩΣΗ
Ορισμένα συστήματα ανάφλεξης απαιτούν την αποσύνδεση, τη βραχυκύκλωση ή τη γείωση ορισμένων εξαρτημάτων ΠΡΙΝ να μπορέσει να ελεγχθεί ή να ρυθμιστεί ο χρονισμός της ανάφλεξης σύμφωνα με τις προδιαγραφές. Εάν δεν ακολουθηθούν αυτές οι διαδικασίες, ο ελεγμένος ή ρυθμισμένος χρονισμός δεν θα είναι σωστός. ΠΡΕΠΕΙ να συμβουλευτείτε το εγχειρίδιο σέρβις του οχήματός σας για τις σωστές διαδικασίες και προδιαγραφές.

1. ΒΕΒΑΙΩΘΕΙΤΕ ότι το φως χρονισμού είναι σωστά συνδεδεμένο όπως περιγράφεται στην ενότητα ΣΥΝΔΕΣΗ ΦΩΤΟΣ ΧΡΟΝΙΣΜΟΥ.
2. ΒΕΒΑΙΩΘΕΙΤΕ ότι ο κινητήρας έχει προετοιμαστεί σωστά για τον έλεγχο χρονισμού όπως περιγράφεται στην ενότητα ΠΡΟΕΤΟΙΜΑΣΙΑ ΚΙΝΗΤΗΡΑ ΠΡΙΝ ΤΟ ΧΡΟΝΙΣΜΟ.
3. Ξεκινήστε και θέστε σε λειτουργία τον κινητήρα μέχρι να φτάσει στην κανονική θερμοκρασία λειτουργίας.
4. Ρυθμίστε την ταχύτητα ρελαντί του κινητήρα, εάν είναι απαραίτητο, ώστε να συμμορφώνεται με τις προδιαγραφές του κατασκευαστή:
5. Εάν χρησιμοποιείτε το Μοντέλο 3555 Advance Timing Light, ΒΕΒΑΙΩΘΕΙΤΕ ότι το κουμπί ελέγχου Advance έχει περιστραφεί πλήρως αριστερόστροφα στο "0".
6. Ρυθμίστε το βαρέλι του Φωτός Χρονισμού, όπως απαιτείται, για να φωτίσετε επαρκώς τα σημάδια χρονισμού.
7. Πατήστε το διακόπτη On/Off (Ενεργοποίηση/Απενεργοποίηση). Το Φως Χρονισμού θα αρχίσει να αναβοσβήνει. Σημειώστε τη θέση του περιστρεφόμενου σημάδι χρονισμού σε σχέση με τον δείκτη αναφοράς. Δείτε το Σχήμα 6.


• Συγκρίνετε τις ενδείξεις που λήφθηκαν στο βήμα 7 με τις προδιαγραφές του κατασκευαστή για το χρονισμό. Εάν οι ενδείξεις είναι εντός της καθορισμένης ανοχής (συνήθως ±2°), ο χρονισμός της ανάφλεξης είναι σωστός.
• Εάν οι ενδείξεις δεν είναι εντός των προδιαγραφών του κατασκευαστή, ενδέχεται να είναι απαραίτητη η αντικατάσταση εξαρτημάτων ή η ρύθμιση του χρονισμού MAY BE.

8. Πατήστε το διακόπτη On/Off (Ενεργοποίηση/Απενεργοποίηση). Το Φως Χρονισμού θα σταματήσει να αναβοσβήνει.
9. Σβήστε τον κινητήρα και αποσυνδέστε το Φως Χρονισμού από τον κινητήρα. ΒΕΒΑΙΩΘΕΙΤΕ ότι έχετε επανασυνδέσει τυχόν σωλήνες κενού κ.λπ., που αποσυνδέθηκαν κατά τη διάρκεια του ελέγχου χρονισμού.

ΣΗΜΕΙΩΣΗ
Εάν το Φως Χρονισμού δεν λειτουργεί ή λειτουργεί ακανόνιστα, ανατρέξτε στην ενότητα ΑΝΤΙΜΕΤΩΠΙΣΗ ΠΡΟΒΛΗΜΑΤΩΝ για να προσδιορίσετε την πιο πιθανή αιτία του προβλήματος.

ΡΥΘΜΙΣΗ ΧΡΟΝΙΣΜΟΥ

Ανατρέξτε στο εγχειρίδιο σέρβις του οχήματός σας για τις σωστές διαδικασίες για τη ρύθμιση του χρονισμού του κινητήρα.
ΜΗΝ ΠΡΟΣΠΑΘΗΣΕΤΕ ΝΑ ΡΥΘΜΙΣΕΤΕ ΤΟ ΧΡΟΝΙΣΜΟ ΤΟΥ ΚΙΝΗΤΗΡΑ ΧΩΡΙΣ ΤΙΣ ΔΙΑΔΙΚΑΣΙΕΣ Ή ΤΙΣ ΠΡΟΔΙΑΓΡΑΦΕΣ ΤΟΥ ΚΑΤΑΣΚΕΥΑΣΤΗ.

ΕΛΕΓΧΟΙ ΕΛΕΓΧΟΥ ΠΡΟΗΓΜΕΝΟΥ ΧΡΟΝΙΣΜΟΥ

Οι ακόλουθες δοκιμές ισχύουν ΜΟΝΟ για το Μοντέλο 3555 Advance Timing Light
Οι έλεγχοι προώθησης και καθυστέρησης του χρονισμού διασφαλίζουν ότι η ανάφλεξη συμβαίνει την κατάλληλη στιγμή κατά τη διάρκεια της διαδρομής συμπίεσης. Αυτοί οι έλεγχοι περιλαμβάνουν:

• μηχανική προώθηση
• προώθηση κενού
• καθυστέρηση κενού
• ηλεκτρονική προώθηση
• ηλεκτρονική καθυστέρηση
• ηλεκτρονική προώθηση/καθυστέρηση

Ανάλογα με τη μάρκα και το μοντέλο, ένα όχημα μπορεί να είναι εξοπλισμένο με μία μόνο συσκευή ελέγχου χρονισμού ή μπορεί να χρησιμοποιηθούν δύο ή περισσότερες συσκευές σε συνδυασμό.

ΣΗΜΕΙΩΣΗ
Οι διαδικασίες δοκιμής προώθησης χρονισμού διαφέρουν ευρέως από όχημα σε όχημα. Οι ακόλουθες παράγραφοι παρέχουν γενικές διαδικασίες δοκιμής για τον έλεγχο της μηχανικής/φυγοκεντρικής προώθησης και της προώθησης κενού. ΝΑ ΒΕΒΑΙΩΝΕΣΤΕ ΠΑΝΤΑ ότι ο αρχικός χρονισμός και ο χρόνος παραμονής είναι σωστοί πριν ελέγξετε την προώθηση χρονισμού. ΝΑ ΑΝΑΤΡΕΧΕΤΕ ΠΑΝΤΑ στο εγχειρίδιο σέρβις για το όχημα υπό δοκιμή για να λάβετε τις σωστές διαδικασίες και προδιαγραφές χρονισμού. ΤΗΡΕΙΤΕ ΟΛΕΣ ΤΙΣ ΠΡΟΦΥΛΑΞΕΙΣ ΑΣΦΑΛΕΙΑΣ.

Έλεγχος Μηχανικής/Φυγοκεντρικής Προώθησης Χρονισμού

1. Περιστρέψτε το κουμπί ελέγχου Advance αριστερόστροφα στη θέση "0" μοιρών.
2. Ενώ εκτελείτε έναν ΑΡΧΙΚΟ (ΒΑΣΙΚΟ) ΕΛΕΓΧΟ ΧΡΟΝΙΣΜΟΥ όπως περιγράφηκε προηγουμένως, αυξήστε αργά την ταχύτητα του κινητήρα στις καθορισμένες σ.α.λ. του κατασκευαστή για μηχανική/φυγοκεντρική προώθηση και παρατηρήστε το περιστρεφόμενο σημάδι χρονισμού για αλλαγή. Το σημάδι χρονισμού θα πρέπει να φαίνεται να κινείται ομαλά, στην αντίθετη κατεύθυνση της περιστροφής του κινητήρα, μακριά από τον δείκτη αναφοράς.
   ΣΗΜΕΙΩΣΗ
   Εάν η κίνηση του σημάδι χρονισμού είναι τραχιά ή ακανόνιστη, το μηχανικό σύστημα προώθησης μπορεί να είναι ελαττωματικό. Επισκευάστε και επισκευάστε το μηχανικό σύστημα προώθησης σύμφωνα με τις οδηγίες του κατασκευαστή πριν συνεχίσετε.
3. Περιστρέψτε το κουμπί ελέγχου Advance δεξιόστροφα μέχρι το περιστρεφόμενο σημάδι χρονισμού και ο δείκτης αναφοράς να ευθυγραμμιστούν ξανά στο βασικό ή αρχικό σημάδι χρονισμού όπως καταγράφηκε προηγουμένως. Διαβάστε τις μοίρες μηχανικής ή φυγοκεντρικής προώθησης στον βαθμονομημένο επιλογέα του κουμπιού ελέγχου Advance. Δείτε το Σχήμα 7.

4. Σημειώστε τις μοίρες προώθησης που υποδεικνύονται από τον βαθμονομημένο επιλογέα του κουμπιού ελέγχου Advance και συγκρίνετε αυτήν την τιμή με τις προδιαγραφές του κατασκευαστή για μηχανική ή φυγοκεντρική προώθηση χρονισμού για τις καθορισμένες σ.α.λ.

• Εάν η θέση του περιστρεφόμενου σημάδι χρονισμού δεν αλλάξει κατά τη διάρκεια του ελέγχου μηχανικής/φυγοκεντρικής προώθησης, τα μηχανικά βάρη που σχετίζονται με τον μηχανισμό μηχανικής προώθησης του οχήματός σας (εάν είναι εξοπλισμένο) μπορεί να είναι σκουριασμένα ή να δεσμεύονται.

5. Επαναλάβετε τη δοκιμή, όπως απαιτείται, για όλες τις ταχύτητες του κινητήρα που καθορίζονται από τις οδηγίες του κατασκευαστή.

Έλεγχος Προώθησης Χρονισμού Κενού
ΣΗΜΕΙΩΣΗ
Απαιτείται μια αντλία κενού εξοπλισμένη με μανόμετρο κενού για τον έλεγχο της προώθησης κενού.

1. Με τον κινητήρα σβηστό, αποσυνδέστε τον σωλήνα κενού από τη θύρα προώθησης κενού του διανομέα. Βουλώστε καλά τον σωλήνα κενού.
2. Συνδέστε την αντλία κενού στη θύρα κενού του διανομέα. Μην εφαρμόσετε κενό αυτήν τη στιγμή.
3. Ξεκινήστε τον κινητήρα και εκτελέστε έναν ΑΡΧΙΚΟ (ΒΑΣΙΚΟ) ΕΛΕΓΧΟ ΧΡΟΝΙΣΜΟΥ όπως περιγράφηκε προηγουμένως. Καταγράψτε τις μοίρες του αρχικού (βασικού) χρονισμού.
4. Χρησιμοποιώντας την αντλία κενού, εφαρμόστε την καθορισμένη ποσότητα κενού του κατασκευαστή στη θύρα κενού του διανομέα.
5. Στρέψτε το φως χρονισμού στα σημάδια χρονισμού και περιστρέψτε το κουμπί ελέγχου Advance δεξιόστροφα μέχρι τα σημάδια χρονισμού να ευθυγραμμιστούν ξανά με το αρχικό (βασικό) σημάδι χρονισμού όπως καταγράφηκε στο βήμα 3.
6. Η διαφορά μεταξύ της ένδειξης που λήφθηκε στο βήμα 3 (αρχικός (βασικός) χρονισμός) και της τιμής που λήφθηκε στο βήμα 5 είναι η προώθηση κενού του οχήματος. Συγκρίνετε αυτήν την τιμή με τις προδιαγραφές του κατασκευαστή για την προώθηση κενού.
7. Επαναλάβετε τη δοκιμή, όπως απαιτείται, για κάθε ποσότητα κενού που καθορίζεται από τις οδηγίες του κατασκευαστή.
8. Σβήστε τον κινητήρα και αποσυνδέστε το φως χρονισμού και την αντλία κενού από τον κινητήρα. Ξεβουλώστε και επανασυνδέστε τον σωλήνα κενού στη θύρα κενού του διανομέα.

Έλεγχος Καθυστέρησης Κενού/Ηλεκτρονικής και Ηλεκτρονικής Προώθησης
Οι διαδικασίες για τον έλεγχο της καθυστέρησης κενού/ηλεκτρονικής και της ηλεκτρονικής προώθησης διαφέρουν μεταξύ των οχημάτων και των κατασκευαστών. Ανατρέξτε στο εγχειρίδιο σέρβις του οχήματός σας για προδιαγραφές και διαδικασίες.

Απαιτείται μια αντλία κενού εξοπλισμένη με μανόμετρο κενού για τον έλεγχο της καθυστέρησης κενού.

ΑΝΤΙΜΕΤΩΠΙΣΗ ΠΡΟΒΛΗΜΑΤΩΝ

Εάν το φως χρονισμού δεν λειτουργεί ή λειτουργεί ακανόνιστα, κάντε τους ακόλουθους ελέγχους:

1. Βεβαιωθείτε ότι τα κλιπ της μπαταρίας είναι σταθερά συνδεδεμένα στους ακροδέκτες της μπαταρίας.
2. Βεβαιωθείτε ότι η πολικότητα του κλιπ της μπαταρίας είναι σωστή (το κόκκινο κλιπ της μπαταρίας είναι συνδεδεμένο στον θετικό (+) ακροδέκτη της μπαταρίας, το μαύρο κλιπ της μπαταρίας είναι συνδεδεμένο στον αρνητικό (–) ακροδέκτη της μπαταρίας).
3. Βεβαιωθείτε ότι οι άνω και κάτω πυρήνες φερρίτη του επαγωγικού κλιπ παραλαβής είναι καθαροί. Εάν είναι απαραίτητο, καθαρίστε το επαγωγικό κλιπ παραλαβής όπως περιγράφεται στην ενότητα ΣΥΝΤΗΡΗΣΗ.
4. Βεβαιωθείτε ότι το επαγωγικό κλιπ παραλαβής είναι σωστά συνδεδεμένο στο καλώδιο του μπουζί Νο. 1.
5. Βεβαιωθείτε ότι το μπουζί Νο. 1 λειτουργεί σωστά:

• Συνδέστε το επαγωγικό κλιπ παραλαβής σε ένα άλλο καλώδιο μπουζί και πατήστε το διακόπτη On/Off (Ενεργοποίηση/Απενεργοποίηση).
• Εάν το φως χρονισμού αναβοσβήνει, επισκευάστε το μπουζί Νο. 1 πριν συνεχίσετε.

ΣΗΜΕΙΩΣΗ
Η χαμηλή τάση του μπουζί ή ένα ελαττωματικό καλώδιο μπουζί μπορεί να προκαλέσει ακανόνιστη λειτουργία του φωτός χρονισμού. Προσπαθήστε να μετακινήσετε το επαγωγικό κλιπ παραλαβής σε μια νέα θέση στο καλώδιο του μπουζί για να βελτιώσετε τη λειτουργία.

Ορισμένα συστήματα ανάφλεξης ή/και εξειδικευμένα καλώδια μπουζί (καλώδια συμπαγούς πυρήνα, καλώδια αγώνων, καλώδια εκτός δρόμου) εκπέμπουν ηλεκτρομαγνητικές παρεμβολές (ElectroMagnetic Interference - EMI) και παρεμβολές ραδιοσυχνοτήτων (Radio Frequency Interference - RFI) πάνω από το κανονικό, οι οποίες μπορεί να προκαλέσουν ακατάλληλη λειτουργία του εξοπλισμού δοκιμών. Επικοινωνήστε με τους κατασκευαστές αυτών των εξαρτημάτων για οδηγίες σχετικά με τον τρόπο χρήσης ενός επαγωγικού pickup με τα συστήματά τους.

ΦΡΟΝΤΙΔΑ ΚΑΙ ΣΥΝΤΗΡΗΣΗ

ΚΑΘΑΡΙΣΜΟΣ ΤΟΥ ΕΠΑΓΩΓΙΚΟΥ ΚΛΙΠ ΠΑΡΑΛΑΒΗΣ
Η βρωμιά ή το γράσο στις εσωτερικές επιφάνειες του επαγωγικού κλιπ παραλαβής μπορεί να οδηγήσει σε ακανόνιστο αναβόσβημα ή κακή λειτουργία του φωτός χρονισμού. Καθαρίζετε περιοδικά τις επιφάνειες επαφής μέσα στο επαγωγικό κλιπ παραλαβής σκουπίζοντας με ένα μαλακό πανί. Δείτε το Σχήμα 8.

ΑΝΤΙΚΑΤΑΣΤΑΣΗ ΤΩΝ ΕΠΑΓΩΓΙΚΩΝ ΚΑΛΩΔΙΩΝ ΠΑΡΑΛΑΒΗΣ
Το φως χρονισμού είναι εξοπλισμένο με αποσπώμενα καλώδια που μπορούν να αποσυνδεθούν από το φως χρονισμού για εύκολη αποθήκευση μετά τη χρήση. Εάν τα καλώδια δοκιμής ή τα κλιπ υποστούν ζημιά, μπορείτε να προμηθευτείτε ένα ανταλλακτικό σετ από τον αντιπρόσωπό σας ή απευθείας από το κέντρο σέρβις.

ΕΓΓΥΗΣΗ ΚΑΙ ΣΕΡΒΙΣ

ΠΕΡΙΟΡΙΣΜΕΝΗ ΕΓΓΥΗΣΗ ΕΝΟΣ ΕΤΟΥΣ
Ο κατασκευαστής εγγυάται στον αρχικό αγοραστή ότι αυτή η μονάδα είναι απαλλαγμένη από ελαττώματα στα υλικά και την κατασκευή υπό κανονική χρήση και συντήρηση για περίοδο ενός (1) έτους από την ημερομηνία της αρχικής αγοράς. Εάν η μονάδα αποτύχει εντός της περιόδου ενός (1) έτους, θα επισκευαστεί ή θα αντικατασταθεί, κατά την επιλογή του κατασκευαστή, χωρίς χρέωση, όταν επιστραφεί προπληρωμένη στο κέντρο σέρβις με απόδειξη αγοράς. Η απόδειξη πώλησης μπορεί να χρησιμοποιηθεί για αυτόν τον σκοπό. Όλα τα ανταλλακτικά, είτε είναι καινούργια είτε ανακατασκευασμένα, αναλαμβάνουν ως περίοδο εγγύησης μόνο τον υπόλοιπο χρόνο αυτής της εγγύησης. Αυτή η εγγύηση δεν ισχύει για ζημιές που προκαλούνται από ακατάλληλη χρήση, ατύχημα, κατάχρηση, ακατάλληλη τάση, σέρβις, πυρκαγιά, πλημμύρα, κεραυνό ή άλλες πράξεις του Θεού ή εάν το προϊόν τροποποιήθηκε ή επισκευάστηκε από οποιονδήποτε άλλο εκτός από το σέρβις του κατασκευαστή. Ο κατασκευαστής, σε καμία περίπτωση, δεν φέρει ευθύνη για τυχόν επακόλουθες ζημιές για παραβίαση οποιασδήποτε γραπτής εγγύησης αυτής της μονάδας. Αυτή η εγγύηση σάς παρέχει συγκεκριμένα νομικά δικαιώματα και ενδέχεται επίσης να έχετε δικαιώματα που διαφέρουν από πολιτεία σε πολιτεία. Αυτό το εγχειρίδιο προστατεύεται από πνευματικά δικαιώματα με όλα τα δικαιώματα κατοχυρωμένα. Κανένα μέρος αυτού του εγγράφου δεν μπορεί να αντιγραφεί ή να αναπαραχθεί με οποιονδήποτε τρόπο χωρίς τη ρητή γραπτή άδεια του κατασκευαστή. ΑΥΤΗ Η ΕΓΓΥΗΣΗ ΔΕΝ ΜΕΤΑΒΙΒΑΖΕΤΑΙ. Για σέρβις, στείλτε μέσω U.P.S. (εάν είναι δυνατόν) προπληρωμένο στον κατασκευαστή. Αφήστε 3-4 εβδομάδες για σέρβις/επισκευή.

ΔΙΑΔΙΚΑΣΙΕΣ ΣΕΡΒΙΣ
Εάν έχετε οποιεσδήποτε ερωτήσεις, επικοινωνήστε με το τοπικό σας κατάστημα, διανομέα ή το κέντρο σέρβις.
ΗΠΑ & Καναδάς:
(800) 544-4124 (9:00-4:00, Δευτέρα-Παρασκευή PST)
Όλοι οι άλλοι:
(714) 241-6802 (9:00-4:00, Δευτέρα-Παρασκευή PST)
FAX:
(714) 432-7910 (24 ώρες)

www.TimingLight.com

Innova Electronics Corporation
17287 Mt. Herrmann Street
Fountain Valley, CA 92708
Impreso en Taiwan
