INNOVA 3551, 3555 - Manuali i Dritës Induktive/Avancuar të Kohës

UDHËZIME PËR SIGURINË

PAJISJET E SIGURISË

• Shuajtës Zjarri
  Mbani një shuajtës zjarri të përshtatshëm për zjarre benzine/kimike/elektrike në dispozicion sa herë që punoni në një automjet.
• Enë e Papërshkueshme nga Zjarri
  Ruani leckat dhe lëngjet e ndezshme vetëm në enë të papërshkueshme nga zjarri. Lëreni leckat e njomura të thahen plotësisht në ajër të hapur para se t'i hidhni.
• Syze Mbrojtëse
  Mbani syze mbrojtëse kur punoni në një automjet për të mbrojtur sytë nga acidi i baterisë, benzina dhe pluhuri dhe papastërtitë që vijnë nga pjesët e motorit në lëvizje.

RRROBA TË GJERA DHE FLOKË TË GJATË
(PJESË NË LËVIZJE)
Bëni shumë kujdes që të mos i afroni duart, flokët ose rrobat pranë ndonjë pjese në lëvizje si tehe ventilatori, rripa dhe rrotulla ose lidhje të gazit dhe transmisionit. MOS vishni rroba të gjera ose bizhuteri kur punoni në një automjet.

VENTILIMI
GJITHMONË përdoreni automjetin në një zonë të ajrosur mirë. Nëse automjeti është në një zonë të mbyllur, shkarkimi duhet të drejtohet drejtpërdrejt jashtë duke përdorur një zorrë shkarkimi të papërshkueshme nga rrjedhjet.

VËNIA E FRENAVE
Sigurohuni që makina juaj të jetë në pozicionin Park ose Neutral dhe që freni i parkimit të jetë vendosur fort.

SIPËRFAQE TË NXEHTA
Shmangni kontaktin me sipërfaqe të nxehta si kolektorët e shkarkimit, tubat, amortizatorët, radiatori dhe zorrët. Mos e hiqni kurrë kapakun e radiatorit kur motori është i nxehtë. Ftohësi që del nën presion mund të shkaktojë djegie serioze.

DUHANI DHE FLAKËT E HAPURA
Mos pini kurrë duhan ndërsa punoni në makinën tuaj. Avulli i benzinës është shumë i ndezshëm dhe gazi i formuar në një bateri që karikohet është shpërthyes.

BATERIA
Mos vendosni mjete ose pajisje në bateri. Tokëzimi aksidental i terminalit pozitiv (+) të baterisë mund t'ju shokojë ose t'ju djegë dhe të dëmtojë instalimet elektrike, baterinë ose mjetet dhe testuesit tuaj. Kini kujdes nga kontakti me acidin e baterisë. Mund të djegë vrima në rrobat tuaja dhe të djegë lëkurën ose sytë tuaj.
Kur përdorni ndonjë instrument testimi nga një bateri e jashtme, lidhni një tel lidhës midis terminalit negativ të baterisë së jashtme dhe tokës në automjetin që testohet. Kur punoni në një garazh ose zonë tjetër të mbyllur, bateria e jashtme duhet të vendoset të paktën 18 inç mbi dysheme për të minimizuar mundësinë e ndezjes së avujve të benzinës.

TENSION I LARTË
Tension i lartë është i pranishëm në bobinën e ndezjes, kapakun e shpërndarësit, telat e ndezjes dhe shkëndijat. Kur trajtoni tela ndezjeje ndërsa motori është duke punuar, përdorni pinca të izoluara për të shmangur një goditje.

KRRIK
Krriku i furnizuar me automjetin duhet të përdoret vetëm për ndërrimin e rrotave. Mos zvarriteni kurrë nën makinë ose mos e vini në punë motorin ndërsa automjeti është në një krrik.

Kontaktoni me shitësin tuaj lokal të makinave, dyqanin e pjesëve të automjeteve, librarinë ose bibliotekën publike për disponueshmërinë e manualeve të shërbimit për automjetin tuaj. Kompanitë e mëposhtme publikojnë manuale të vlefshme riparimi. Shkruani atyre për disponueshmërinë dhe çmimet. Sigurohuni që të përfshini markën, modelin dhe vitin e automjetit tuaj.

BURIME FABRIKE

Manuale Shërbimi Ford/GM/Chrysler/Honda/Isuzu/Hyundai/Subaru Helm Inc.
14310 Hamilton Ave.
Highland Park, Michigan 48203
Telefon (800) 782-4356

BURIME JO-FABRIKE

Publikimet Haynes
861 Lawrence Dr.
Newbury Park, California 91320
Telefon CA (800) 442-9637
TN (800) 242-4637

Mitchell International
14145 Danielson St.
Poway, California 92064
Telefon (888) 724-6742

Publikimet Motor
5600 Crooks Rd., Suite 200
Troy, Michigan 48098
Telefon (800) 426-6867

Procedurat e kohës ndryshojnë nga automjeti në automjet. GJITHMONË referojuni Etiketës së Emisionit të Automjetit ose manualit të shërbimit për automjetin tuaj për të marrë procedurat e duhura të kohës, specifikimet dhe vendndodhjen e shenjave të kohës.
RESPEKTONI TË GJITHA MASAT E SIGURISË KUR PUNONI NË NJË AUTOMJET.

INFORMACION I PËRGJITHSHËM

Punon në:

• konvencionale,
• elektronike,
• të kontrolluara nga kompjuteri, dhe
• sistemet e ndezjes DIS*.

Drita Induktive e Kohës

Drita e Avancuar e Kohës

KOHA E MOTORIT DHE AKORDIMET

Koha e duhur e ndezjes është kritike në mënyrë që të arrihet performanca maksimale e motorit dhe të sigurohet ekonomia maksimale e karburantit. Një kontroll i kohës së sistemit të ndezjes është kritik gjatë çdo procedure akordimi. Drita juaj e kohës ofron një mjet të thjeshtë dhe efikas për të kontrolluar kohën e automjetit tuaj. Drita e avancuar e kohës ofron aftësinë shtesë për të kontrolluar funksionimin e kontrolleve mekanike ose vakum të kohës së avancuar të automjetit tuaj.

Mund t'ju nevojiten gjithashtu mjete dhe pajisje për të kontrolluar rpm-në e motorit, qëndrimin e pikës së ndërprerësit (për sistemet konvencionale të ndezjes), ose për të aplikuar vakum në diafragmën e avancimit të vakumit në shpërndarës gjatë kontrolleve të avancimit. Furnizuesi juaj ofron një gamë të gjerë mjetesh dhe pajisjesh të nevojshme për të kryer këto detyra.

Me referencë ndaj automjeteve të sotme "vetë-akorduese", kuptimi i termit "akordim" ka ndryshuar ndjeshëm. Një akordim konsiston në thelb në kontrollimin e funksionimit të motorit me specifikimet e Prodhuesit të Pajisjeve Origjinale. Rregullimet bëhen dhe pjesët zëvendësohen VETËM nëse performanca e motorit nuk është brenda specifikimeve.

RRETH DRITËS SË KOHËS

Drita juaj e kohës është projektuar për t'u përdorur në të gjitha automjetet 12 volt me tokëzim negativ të pajisura me pikë ndërprerëse konvencionale dhe sisteme elektronike të ndezjes ose me DIS (sisteme ndezjeje pa shpërndarës). (DIS - Modeli 3551 VETËM)

SHËNIM
Disa sisteme DIS nuk janë të rregullueshme. Konsultohuni me manualin e shërbimit të automjetit tuaj për procedurat dhe specifikimet përpara se të përpiqeni të caktoni kohën e automjeteve me sisteme DIS.

Për Sistemet Elektrike 6-Volt

• Kërkon një bateri automobilistike 12 volt të veçantë.

Drita juaj e kohës mund të përdoret në automjete me sisteme elektrike 6-volt duke përdorur procedurën e mëposhtme të lidhjes:

1. Lidhni kapësen e KUQE të baterisë me terminalin pozitiv (+) të baterisë 12 volt.
2. Lidhni kapësen e ZEZË të baterisë me terminalin negativ (-) të baterisë 12 volt.
3. Duke përdorur një gjatësi teli lidhës 18AWG, tokëzoni terminalin negativ (-) të baterisë 12 volt në një tokë të mirënjohur në automjetin që testohet.
4. Kryeni procedurat e mbetura të lidhjes dhe testimit siç specifikohet në seksionet përkatëse të këtij manuali.

Kontrollet e Dritës së Kohës
Kontrollet e përgjithshme për Dritën e Kohës tregohen në Figurën 1.

1. Llamba Xenon — Përdoret për të ndriçuar shenjat e kohës për kontrollimin e kohës.
2. Koka Rrotulluese — Përmban llambën xenon. Rrotullohet mbi afërsisht 90° për të lejuar ndriçimin e lehtë të shenjave të kohës në vende të vështira për t'u arritur.
3. Paneli i Kontrollit — Përmban kontrollet e nevojshme për të përdorur Dritën e Kohës. Kontrollet specifike ndryshojnë midis modeleve. Referojuni paragrafit përkatës për një përshkrim të funksioneve të panelit të kontrollit.
4. Telat e Marrjes Induktive — Montimi i telave të shkëputshëm lidh dritën e kohës me baterinë dhe sistemin e ndezjes:

• Kapëse e Kuqe e Baterisë — Lidh me terminalin pozitiv (+) të baterisë.
• Kapëse e Zezë e Baterisë — Lidh me terminalin negativ (-) të baterisë ose tokëzimin e shasisë metalike të zhveshur.
• Kapëse Induktive e Marrjes — Kapet rreth kabllit të shkëndijës Nr. 1.

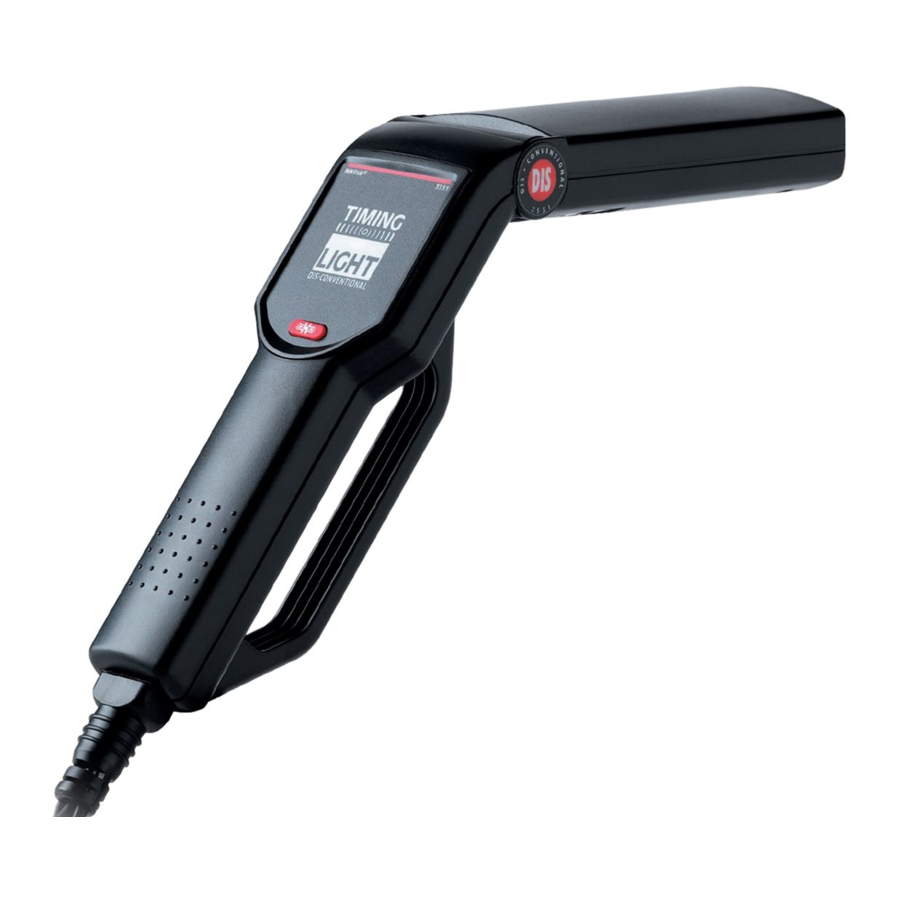

Kontrollet e funksionimit për Dritën e Kohës Model 3551 tregohen në Figurën 2.

1. Çelësi Ndez/Fik (On/Off Switch) — Shtypni për të ndezur dritën e kohës. Shtypni përsëri për të fikur dritën e kohës.

Kontrollet e funksionimit për Dritën e Kohës Model 3555 tregohen në Figurën 3.

1. Çelësi Ndez/Fik (On/Off Switch) — Shtypni për të ndezur dritën e kohës. Shtypni përsëri për të fikur dritën e kohës.
2. Çelësi i Kontrollit të Avancimit (Advance Control Knob) — Zgjedh cilësimin e avancimit të dritës së kohës nga 0° në 60°.

PËRDORIMI I DRITËS SË KOHËS

PARA SE TË FILLONI

Bëni një kontroll të plotë përpara se të filloni ndonjë procedurë testimi dhe rregulloni çdo problem mekanik të njohur përpara se të kryeni ndonjë test. Zorrët, instalimet elektrike ose lidhësit elektrikë të lirshëm ose të dëmtuar shpesh janë përgjegjës për performancën e dobët të motorit.

Referojuni manualit të shërbimit të automjetit tuaj për lidhjen e duhur të zorrëve të vakumit, instalimeve elektrike dhe lidhësve të instalimeve elektrike. Kontrolloni zonat e mëposhtme:

• Të gjitha nivelet e lëngjeve
• Fishekët e ndezjes dhe telat e fishekëve të ndezjes
• Pastruesi i ajrit
• Zorrët e vakumit
• Rripat
• Instalimet elektrike
• Lidhësit elektrikë

PREGATITJA E MOTORIT PARA KOHËS

Gjithmonë përgatisni motorin për kohën përpara se të kryeni një kontroll të kohës. Referojuni Etiketës së Kontrollit të Emisioneve të Automjetit ose manualit të shërbimit për procedurat e kohës dhe specifikimet për automjetin tuaj. Etiketa e Kontrollit të Emisioneve të Automjetit ndodhet nën kapakun në dhomën e motorit. Etiketa zakonisht ndodhet në anën e poshtme të kapakut, në një pus të fenderit ose mbulesë valvulash, ose afër kapëses së kapakut.

Si minimum, bëni përgatitjet e mëposhtme përpara kohës:

1. Gjeni shenjën e kohës dhe treguesin e referencës. Shenja e kohës dhe treguesi zakonisht ndodhen në rrotullën e boshtit të motorit ose amortizatorin e dridhjeve (në pjesën e përparme të motorit) ose në rrotën e motorit (midis motorit dhe transmisionit). Referojuni Figurës 4.

   Sigurohuni që shenja e kohës dhe treguesi të jenë të pastra dhe qartë të dukshme. Shënoni shenjat me shkumës nëse është e nevojshme.
2. Sigurohuni që të gjithë fishekët e ndezjes të jenë në gjendje të mirë dhe të jenë të ndara siç duhet.
3. Ndizeni dhe lëreni motorin të punojë derisa të arrijë temperaturën normale të funksionimit.
   FIKENI MOTORIN PARA SE TË LIDHNI DRITËN E KOHËS.
   Nëse është e zbatueshme, kontrolloni dhe rregulloni qëndrimin sipas specifikimeve të prodhuesit.

LIDHJA E DRITËS SË KOHËS

Për të siguruar sigurinë personale dhe funksionimin e besueshëm të Dritës së Kohës, përdorni procedurën e mëposhtme për të lidhur Dritën e Kohës:

Mbani gjithmonë duart, dritën e kohës, telat e plumbit dhe kapëset larg pjesëve të lëvizshme të motorit dhe sipërfaqeve të nxehta. MOS PI DUHAN.

1. Fikeni ndezjen. MOS E LIDHNI DRITËN E KOHËS ME MOTORIN QË PUNON OSE ME NDEZJEN E NDIZUR.
2. Kapni kapësen induktive rreth telit të fishekut të ndezjes Nr. 1. Shihni Figurën 5.

   MOS LEJONI QË KAPËSJA INDUKTIVE TË KONTAKTOJË KOLEKTORIN E SHKARKIMIT OSE PJESË TË TJERA TË MOTORIT.
   Këto pjesë nxehen EKSTREMISHT ndërsa motori është duke punuar dhe do të dëmtojnë kapësen induktive.
3. Lidhni kapëset e baterisë me baterinë e automjetit:

• Lidhni kapësen e baterisë TË KUQE me terminalin pozitiv (+) të baterisë.
• Lidhni kapësen e baterisë TË ZEZË me terminalin negativ (-) të baterisë.

4. Lidhni telat induktive në fund të dorezës së dritës së kohës.

KONTROLLI FILLSTAR (BAZË) I KOHËS

SHËNIM
Disa sisteme ndezjeje kërkojnë që disa përbërës të shkëputen, të hidhen ose të tokëzohen PARA se koha e ndezjes të kontrollohet ose të rregullohet sipas specifikimeve. Nëse nuk ndiqen këto procedura, koha e kontrolluar ose e rregulluar nuk do të jetë e saktë. Ju DUHET të konsultoheni me manualin e shërbimit të automjetit tuaj për procedurat dhe specifikimet e duhura.

1. SIGUROHUNI që drita e kohës të jetë lidhur siç duhet siç përshkruhet në LIDHJA E DRITËS SË KOHËS.
2. SIGUROHUNI që motori të jetë përgatitur siç duhet për kontrollin e kohës siç përshkruhet në PREGATITJA E MOTORIT PARA KOHËS.
3. Ndizeni dhe lëreni motorin të punojë derisa të arrijë temperaturën normale të funksionimit.
4. Rregulloni shpejtësinë e boshe të motorit, nëse është e nevojshme, për t'iu përshtatur specifikimeve të prodhuesit:
5. Nëse përdorni Modelin 3555 Advance Timing Light, SIGUROHUNI që Çelësi i Kontrollit të Avancimit të rrotullohet plotësisht në drejtim të kundërt të akrepave të orës në "0".
6. Rregulloni cilindrin e Dritës së Kohës, sipas nevojës, për të ndriçuar në mënyrë adekuate shenjat e kohës.
7. Shtypni çelësin On/Off (ndez/fik). Drita e Kohës do të fillojë të pulsojë. Vini re pozicionin e shenjës së kohës rrotulluese në lidhje me treguesin e referencës. Shihni Figurën 6.


• Krahasoni leximet e marra në hapin 7 me specifikimet e prodhuesit për kohën. Nëse leximet janë brenda tolerancës së specifikuar (zakonisht ±2°), koha e ndezjes është e saktë.
• Nëse leximet nuk janë brenda specifikimeve të prodhuesit, zëvendësimi i pjesëve ose rregullimi i kohës MUND TË JETË i nevojshëm.

8. Shtypni çelësin On/Off (ndez/fik). Drita e Kohës do të ndalojë së pulsuari.
9. Fikeni ndezjen dhe shkëputni Dritën e Kohës nga motori. SIGUROHUNI që të rilidhni çdo zorrë vakumi, etj., që u shkëputën gjatë kontrollit të kohës.

SHËNIM
Nëse Drita e Kohës nuk funksionon ose funksionon në mënyrë të çrregullt, referojuni ZGJIDHJES SË PROBLEMEVE për të përcaktuar shkakun më të mundshëm të problemit.

RREGULLIMI I KOHËS

Referojuni manualit të shërbimit të automjetit tuaj për procedurat e duhura për të rregulluar kohën e motorit.
MOS TENTONI TË RREGULLONI KOHËN E MOTORIT PA PROCEDURAT OSE SPECIFIKIMET E PRODHUESIT.

KONTROLLET E KONTROLLIT TË KOHËS SË AVANCUAR

Testet e mëposhtme zbatohen VETËM për Modelin 3555 të Dritës së Kohës së Avancuar
Kontrollet e kohës së avancuar dhe të vonuar sigurojnë që ndezja të ndodhë në kohën e duhur gjatë goditjes së kompresimit. Këto kontrolle përfshijnë:

• avancimi mekanik
• avancimi i vakumit
• vonimi i vakumit
• avancimi elektronik
• vonimi elektronik
• avancimi/vonimi elektronik

Në varësi të markës dhe modelit, një automjet mund të jetë i pajisur me një pajisje të vetme kontrolli të kohës, ose dy ose më shumë pajisje mund të përdoren në kombinim.

SHËNIM
Procedurat e testimit të kohës së avancuar ndryshojnë shumë nga automjeti në automjet. Paragrafët e mëposhtëm ofrojnë procedura testimi të përgjithshme për kontrollin e avancimit mekanik/centrifugal dhe avancimit të vakumit. GJITHMONË sigurohuni që koha fillestare dhe qëndrimi të jenë të sakta përpara se të kontrolloni kohën e avancuar. GJITHMONË referojuni manualit të shërbimit për automjetin nën test për të marrë procedurat dhe specifikimet e duhura të kohës. RESPEKTONI TË GJITHA MASAT E SIGURISË.

Kontrolli i Avancimit Mekanik/Centrifugal të Kohës

1. Rrotulloni Çelësin e Kontrollit të Avancimit në drejtim të kundërt të akrepave të orës në pozicionin "0" gradë.
2. Ndërsa kryeni një KONTROLL FILLSTAR (BAZË) TË KOHËS siç përshkruhet më parë, rrisni ngadalë shpejtësinë e motorit në rpm-në e specifikuar nga prodhuesi për avancimin mekanik/centrifugal dhe vëzhgoni shenjën e kohës rrotulluese për ndryshim. Shenja e kohës duhet të duket se lëviz pa probleme, në drejtim të kundërt të rrotullimit të motorit, larg treguesit të referencës.
   SHËNIM
   Nëse lëvizja e shenjës së kohës është e ashpër ose e çrregullt, sistemi mekanik i avancimit mund të jetë i dëmtuar. Servisni dhe riparoni sistemin mekanik të avancimit në përputhje me udhëzimet e prodhuesit përpara se të vazhdoni.
3. Rrotulloni Çelësin e Kontrollit të Avancimit në drejtim të akrepave të orës derisa shenja e kohës rrotulluese dhe treguesi i referencës të rialini në shenjën e kohës bazë ose fillestare siç është regjistruar më parë. Lexoni gradët e avancimit mekanik ose centrifugal në numrin e kalibruar të Çelësit të Kontrollit të Avancimit. Shihni Figurën 7.

4. Vini re gradët e avancimit të treguara nga numri i kalibruar i Çelësit të Kontrollit të Avancimit dhe krahasoni këtë vlerë me specifikimin e prodhuesit për avancimin mekanik ose centrifugal të kohës për rpm-në e specifikuar.

• Nëse pozicioni i shenjës së kohës rrotulluese nuk ndryshon gjatë kontrollit të avancimit mekanik/centrifugal, peshat mekanike të lidhura me mekanizmin mekanik të avancimit të automjetit tuaj (nëse është i pajisur) mund të jenë të ndryshkura ose të lidhura.

5. Përsëriteni testin, sipas nevojës, për të gjitha shpejtësitë e motorit të specifikuara nga udhëzimet e prodhuesit.

Kontrolli i Avancimit të Kohës së Vakumit
SHËNIM
Një pompë vakumi e pajisur me një matës vakumi është e nevojshme për të kontrolluar avancimin e vakumit.

1. Me motorin të fikur, shkëputni zorrën e vakumit nga porta e avancimit të vakumit të shpërndarësit. Lidheni zorrën e vakumit në mënyrë të sigurt.
2. Lidhni pompën e vakumit me portën e vakumit të shpërndarësit. Mos aplikoni vakum në këtë kohë.
3. Ndizeni motorin dhe kryeni KONTROLLIN FILLSTAR (BAZË) TË KOHËS siç përshkruhet më parë. Regjistroni gradën(ët) e kohës fillestare (bazë).
4. Duke përdorur pompën e vakumit, aplikoni sasinë e specifikuar nga prodhuesi të vakumit në portën e vakumit të shpërndarësit.
5. Drejtoni dritën e kohës në shenjat e kohës dhe rrotulloni Çelësin e Kontrollit të Avancimit në drejtim të akrepave të orës derisa shenjat e kohës të rialini në shenjën e kohës fillestare (bazë) siç është regjistruar në hapin 3.
6. Dallimi midis leximit të marrë në hapin 3 (koha fillestare (bazë)) dhe vlerës së marrë në hapin 5 është avancimi i vakumit të automjetit. Krahasoni këtë vlerë me specifikimet e prodhuesit për avancimin e vakumit.
7. Përsëriteni testin, sipas nevojës, për çdo sasi vakumi të specifikuar nga udhëzimet e prodhuesit.
8. Fikeni ndezjen dhe shkëputni dritën e kohës dhe pompën e vakumit nga motori. Shkëputni dhe rilidhni zorrën e vakumit në portën e vakumit të shpërndarësit.

Kontrolli i Vonimit të Vakumit/Elektronik dhe Avancimit Elektronik
Procedurat për kontrollin e vonimit të vakumit/elektronik dhe avancimit elektronik ndryshojnë midis automjeteve dhe prodhuesve. Referojuni manualit të shërbimit të automjetit tuaj për specifikimet dhe procedurat.

Një pompë vakumi e pajisur me një matës vakumi kërkohet për të kontrolluar vonimin e vakumit.

ZGJIDHJA E PROBLEMEVE

Nëse drita e kohës nuk funksionon ose funksionon në mënyrë të çrregullt, bëni kontrollet e mëposhtme:

1. Sigurohuni që kapëset e baterisë të jenë të lidhura fort me terminalet e baterisë.
2. Sigurohuni që polariteti i kapëses së baterisë të jetë i saktë (kapësja e kuqe e baterisë është e lidhur me terminalin pozitiv (+) të baterisë, kapësja e zezë e baterisë është e lidhur me terminalin negativ (–) të baterisë).
3. Sigurohuni që bërthamat e sipërme dhe të poshtme të feritit të kapëses induktive të jenë të pastra. Nëse është e nevojshme, pastroni kapësen induktive siç përshkruhet në MIRËMBAJTJE.
4. Sigurohuni që kapësja induktive të jetë e lidhur siç duhet me kabllon e shkëndijës nr. 1.
5. Sigurohuni që shkëndija nr. 1 të funksionojë siç duhet:

• Lidheni kapësen induktive me një kabllo tjetër shkëndije dhe shtypni çelësin On/Off (Ndez/Fik).
• Nëse drita e kohës pulson, servisoni shkëndijën nr. 1 përpara se të vazhdoni.

SHËNIM
Tensioni i ulët i shkëndijës ose një kabllo e dëmtuar e shkëndijës mund të bëjë që Drita e Kohës të funksionojë në mënyrë të çrregullt. Provoni të zhvendosni kapësen induktive në një vend të ri në kabllon e shkëndijës për të përmirësuar funksionimin.

Disa sisteme ndezjeje dhe/ose kabllo speciale shkëndijash (kabllo me bërthamë të fortë, kabllo garash, kabllo jashtë rrugës) rrezatojnë mbi Interferencën normale Elektromagnetike (EMI) dhe Interferencën e Frekuencës Radio (RFI), të cilat mund të shkaktojnë funksionim të pahijshëm të pajisjeve të testimit. Kontaktoni prodhuesit e këtyre pjesëve për udhëzime se si të përdorni një kapëse induktive me sistemet e tyre.

KUJDESI DHE MIRËMBAJTJA

PASTRIMI I KAPËSES INDUKTIVE
Papastërtitë ose yndyrat në sipërfaqet e brendshme të kapëses induktive mund të rezultojnë në pulsime të çrregullta ose funksionim të dobët të dritës së kohës. Pastroni periodikisht sipërfaqet e kontaktit brenda kapëses induktive duke fshirë me një leckë të butë. Shihni Figurën 8.

ZËVENDËSIMI I KABLLOVE TË KAPËSES INDUKTIVE
Drita e kohës është e pajisur me kabllo të shkëputshme që mund të shkëputen nga drita e kohës për ruajtje të lehtë pas përdorimit. Nëse kabllot ose kapëset e provës dëmtohen, një set zëvendësues mund të merret nga shitësi juaj ose direkt nga qendra e shërbimit.

GARANCIA DHE SHËRBIMI

GARANCIA E KUFIZUAR NJË VJEÇARE
Prodhuesi i garanton blerësit origjinal që kjo njësi është pa defekte në materiale dhe mjeshtëri nën përdorim dhe mirëmbajtje normale për një periudhë prej një (1) viti nga data e blerjes origjinale. Nëse njësia dështon brenda periudhës një (1) vjeçare, ajo do të riparohet ose zëvendësohet, sipas zgjedhjes së Prodhuesit, pa pagesë, kur të kthehet e paguar paraprakisht në Qendrën e Shërbimit me Provë Blerjeje. Fatura e shitjes mund të përdoret për këtë qëllim. Të gjitha pjesët zëvendësuese, qofshin të reja apo të rimanuara, marrin si periudhë garancie vetëm kohën e mbetur të kësaj garancie. Kjo garanci nuk zbatohet për dëmet e shkaktuara nga përdorimi i pahijshëm, aksidenti, abuzimi, tensioni i pahijshëm, shërbimi, zjarri, përmbytja, rrufeja ose akte të tjera të Zotit, ose nëse produkti është ndryshuar ose riparuar nga ndonjë person tjetër përveç Shërbimit të Prodhuesit. Prodhuesi, në asnjë rrethanë, nuk do të jetë përgjegjës për ndonjë dëm pasues për shkelje të ndonjë garancie të shkruar të kësaj njësie. Kjo garanci ju jep të drejta specifike ligjore dhe ju mund të keni gjithashtu të drejta që ndryshojnë nga shteti në shtet. Ky manual është i mbrojtur me të drejtën e autorit me të gjitha të drejtat e rezervuara. Asnjë pjesë e këtij dokumenti nuk mund të kopjohet ose riprodhohet me asnjë mjet pa lejen e shprehur me shkrim të Prodhuesit. KJO GARANCI NUK ËSHTË E TRANSFERUESHME. Për shërbim, dërgoni përmes U.P.S. (nëse është e mundur) të paguar paraprakisht te Prodhuesi. Lejoni 3-4 javë për shërbim/riparim.

PROCEDURAT E SHËRBIMIT
Nëse keni ndonjë pyetje, ju lutemi kontaktoni dyqanin tuaj lokal, shpërndarësin ose Qendrën e Shërbimit.
SHBA & Kanada:
(800) 544-4124 (9:00-4:00, e hënë-e premte PST)
Të gjithë të tjerët:
(714) 241-6802 (9:00-4:00, e hënë-e premte PST)
FAX:
(714) 432-7910 (24 orë)

www.TimingLight.com

Innova Electronics Corporation
17287 Mt. Herrmann Street
Fountain Valley, CA 92708
Impreso en Taiwan
