INNOVA 3551, 3555 - Индуктивті/Жылжу бұрышын өлшейтін стробоскоп нұсқаулығы

ҚАУІПСІЗДІК НҰСҚАУЛАРЫ

ҚАУІПСІЗДІК ЖАБДЫҚТАРЫ

• Өрт сөндіргіш
  Көлікте жұмыс істеген кезде әрқашан бензин/химиялық/электр өрттеріне арналған өрт сөндіргішті қол жетімді жерде ұстаңыз.
• Отқа төзімді контейнер
  Шүберектер мен жанғыш сұйықтықтарды тек отқа төзімді контейнерлерде сақтаңыз. Ластанған шүберектерді тастамас бұрын ашық ауада толық кептіріңіз.
• Қауіпсіздік көзілдірігі
  Көлікте жұмыс істеген кезде көзіңізді аккумулятор қышқылынан, бензиннен және қозғалтқыш бөлшектерінен ұшатын шаң мен кірден қорғау үшін қауіпсіздік көзілдірігін киіңіз.

КЕҢ КИІМ ЖӘНЕ ҰЗЫН ШАШ
(ҚОЗҒАЛАТЫН БӨЛШЕКТЕР)
Қолыңыздың, шашыңыздың немесе киіміңіздің желдеткіш қалақтары, белдіктер мен шкивтер немесе дроссель және беріліс қорабының байланыстары сияқты қозғалатын бөлшектерге жақын болмауына өте мұқият болыңыз. Көлікте жұмыс істеген кезде кең киім немесе зергерлік бұйымдарды КИМЕҢІЗ.

ЖЕЛДЕТУ
ӘРҚАШАН көлікті жақсы желдетілетін жерде пайдаланыңыз. Егер көлік жабық жерде болса, шығатын газды газ өткізбейтін шланг арқылы тікелей сыртқа шығару керек.

ТЕЖЕГІШТІ ҚОЮ
Көлігіңіздің "Park" (Тұрақ) немесе "Neutral" (Бейтарап) күйде екеніне және тұрақ тежегішінің мықтап қойылғанына көз жеткізіңіз.

ЫСТЫҚ БЕТТЕР
Шығару коллекторлары, құбырлар, глушительдер, радиатор және шлангтар сияқты ыстық беттерге тиюден аулақ болыңыз. Қозғалтқыш ыстық кезде радиатор қақпағын ешқашан шешпеңіз. Қысыммен шығатын салқындатқыш сұйықтық күйікке әкелуі мүмкін.

ТЕМЕКІ ШЕГУ ЖӘНЕ АШЫҚ ЖАЛЫН
Көлігіңізде жұмыс істеген кезде ешқашан темекі шекпеңіз. Бензин буы өте тез тұтанады, ал зарядталатын аккумуляторда пайда болатын газ жарылғыш болып табылады.

АККУМУЛЯТОР
Аккумулятордың үстіне құралдарды немесе жабдықтарды қоймаңыз. Аккумулятордың оң (+) ұшын кездейсоқ жерге қосу сізді тоқ соғуы немесе күйдіруі мүмкін, сондай-ақ сымдарды, аккумуляторды немесе құралдарыңыз бен тестерлеріңізді зақымдауы мүмкін. Аккумулятор қышқылымен жанасудан сақ болыңыз. Ол сіздің киіміңізде тесіктер жасап, теріңізді немесе көзіңізді күйдіруі мүмкін.
Кез келген сынақ құралын сыртқы аккумулятордан іске қосқан кезде, сыртқы аккумулятордың теріс ұшы мен сыналып жатқан көліктегі жерге секіргіш сымды қосыңыз. Гаражда немесе басқа жабық жерде жұмыс істеген кезде, бензин буларының тұтану ықтималдығын азайту үшін сыртқы аккумулятор еденнен кемінде 18 дюйм биіктікте орналасуы керек.

ЖОҒАРЫ КЕРНЕУ
Жоғары кернеу тұтану катушкасында, таратқыш қақпағында, тұтану сымдарында және оттық шамдарда болады. Қозғалтқыш жұмыс істеп тұрғанда тұтану сымдарын ұстаған кезде, соққы болдырмау үшін оқшауланған қысқыштарды пайдаланыңыз.

ДОМКРАТ
Көлікпен бірге жеткізілетін домкрат тек дөңгелектерді ауыстыру үшін пайдаланылуы керек. Көлік домкратта тұрғанда ешқашан көліктің астына кірмеңіз немесе қозғалтқышты іске қоспаңыз.

Көлігіңізге арналған қызмет көрсету нұсқаулықтарының бар-жоғын білу үшін жергілікті автосалонға, автобөлшектер дүкеніне, кітап дүкеніне немесе көпшілік кітапханасына хабарласыңыз. Төмендегі компаниялар құнды жөндеу нұсқаулықтарын шығарады. Оларға қолжетімділігі мен бағалары туралы жазыңыз. Көлігіңіздің маркасын, моделін және шығарылған жылын қосуды ұмытпаңыз.

ЗАУЫТТЫҚ ДЕРЕККӨЗДЕР

Ford/GM/Chrysler/Honda/Isuzu/Hyundai/ Subaru қызмет көрсету нұсқаулықтары Helm Inc.
14310 Hamilton Ave.
Highland Park, Michigan 48203
Телефон (800) 782-4356

ЗАУЫТТЫҚ ЕМЕС ДЕРЕККӨЗДЕР

Haynes басылымдары
861 Lawrence Dr.
Newbury Park, California 91320
Телефон CA (800) 442-9637
TN (800) 242-4637

Mitchell International
14145 Danielson St.
Poway, California 92064
Телефон (888) 724-6742

Motor басылымдары
5600 Crooks Rd., Suite 200
Troy, Michigan 48098
Телефон (800) 426-6867

Уақытты белгілеу процедуралары көліктен көлікке әртүрлі болуы мүмкін. Дұрыс уақытты белгілеу процедураларын, сипаттамаларын және уақытты белгілеу белгілерінің орнын алу үшін ӘРҚАШАН көлігіңіздің шығарындылар жапсырмасына немесе қызмет көрсету нұсқаулығына жүгініңіз.
КӨЛІКТЕ ЖҰМЫС ІСТЕГЕН КЕЗДЕ БАРЛЫҚ ҚАУІПСІЗДІК ШАРАЛАРЫН САҚТАҢЫЗ.

ЖАЛПЫ АҚПАРАТ

Мыналарда жұмыс істейді:

• кәдімгі,
• электрондық,
• компьютермен басқарылатын және
• DIS* тұтану жүйелері.

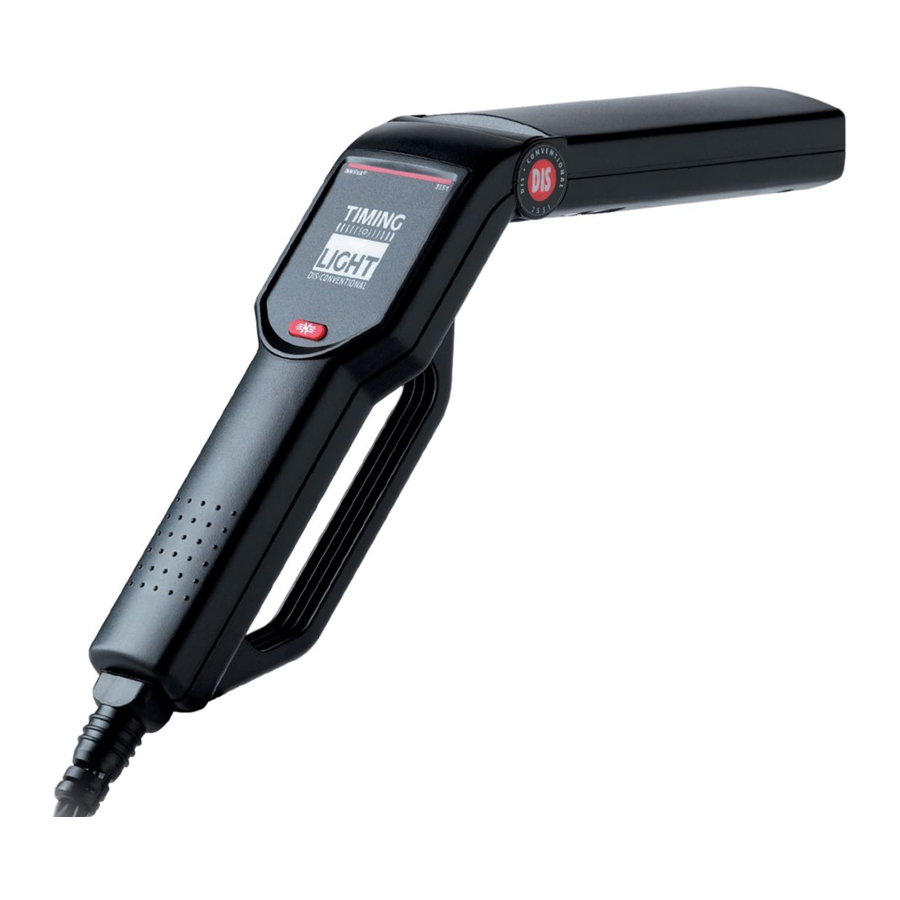

Индуктивті стробоскоп

Жылжу бұрышын өлшейтін стробоскоп

ҚОЗҒАЛТҚЫШТЫҢ УАҚЫТЫН БЕЛГІЛЕУ ЖӘНЕ ТЕҢШЕУ

Қозғалтқыштың ең жоғары өнімділігіне қол жеткізу және отынның максималды үнемділігін қамтамасыз ету үшін тұтану уақытын дұрыс белгілеу өте маңызды. Кез келген теңшеу процедурасы кезінде тұтану жүйесінің уақытын тексеру өте маңызды. Сіздің стробоскопыңыз көлігіңіздің уақытын тексерудің қарапайым және тиімді құралын ұсынады. Жылжу бұрышын өлшейтін стробоскоп көлігіңіздің механикалық немесе вакуумдық жылжу уақытын басқару элементтерінің жұмысын тексерудің қосымша мүмкіндігін қамтамасыз етеді.

Сондай-ақ, қозғалтқыш айналымын, ажыратқыш нүктесінің тоқтауын (кәдімгі тұтану жүйелері үшін) тексеру немесе жылжуды тексеру кезінде таратқыштағы вакуумдық жылжу диафрагмасына вакуум қолдану үшін құралдар мен жабдықтар қажет болуы мүмкін. Сіздің жеткізушіңіз осы тапсырмаларды орындау үшін қажетті құралдар мен жабдықтардың кең спектрін ұсынады.

Бүгінгі "өзін-өзі теңшейтін" көліктерге қатысты "теңшеу" терминінің мағынасы айтарлықтай өзгерді. Теңшеу негізінен қозғалтқыштың жұмысын түпнұсқалық жабдық өндірушісінің сипаттамаларымен тексеруден тұрады. Реттеулер жасалады және бөлшектер қозғалтқыштың жұмысы сипаттамаларға сәйкес келмеген ЖАҒДАЙДА ҒАНА ауыстырылады.

СТРОБОСКОП ТУРАЛЫ

Сіздің стробоскопыңыз кәдімгі ажыратқыш нүктесімен және электрондық тұтану жүйелерімен немесе DIS (таратқышсыз тұтану жүйелері) бар барлық 12 вольтты теріс жерге қосылған көліктерде пайдалануға арналған. (DIS - тек 3551 үлгісі)

ЕСКЕРТПЕ
Кейбір DIS жүйелері реттелмейді. DIS жүйелері бар көліктердің уақытын белгілеуге әрекет жасамас бұрын, процедуралар мен сипаттамалар үшін көлігіңіздің қызмет көрсету нұсқаулығын қараңыз.

6 вольттық электр жүйелері үшін

• Бөлек 12 вольттық автомобиль аккумуляторы қажет.

Сіздің стробоскопыңызды келесі қосылым процедурасын пайдалану арқылы 6 вольттық электр жүйелері бар көліктерде пайдалануға болады:

1. ҚЫЗЫЛ аккумулятор қысқышын 12 вольттық аккумулятордың оң (+) ұшына қосыңыз.
2. ҚАРА аккумулятор қысқышын 12 вольттық аккумулятордың теріс (-) ұшына қосыңыз.
3. Ұзындығы 18AWG секіргіш сымын пайдаланып, 12 вольттық аккумулятордың теріс (-) ұшын сыналып жатқан көліктегі белгілі жақсы жерге қосыңыз.
4. Осы нұсқаулықтың тиісті бөлімдерінде көрсетілгендей қалған қосылым және сынау процедураларын орындаңыз.

Стробоскопты басқару элементтері
Стробоскоптың жалпы басқару элементтері 1-суретте көрсетілген.

1. Ксенон шамы — Уақытты белгілеуді тексеру үшін уақытты белгілеу белгілерін жарықтандыру үшін қолданылады.
2. Айналмалы бастиек — Ксенон шамын қамтиды. Қиын жерлерде уақытты белгілеу белгілерін оңай жарықтандыру үшін шамамен 90°-қа айналады.
3. Басқару панелі — Стробоскопты басқару үшін қажетті басқару элементтерін қамтиды. Нақты басқару элементтері үлгілерге байланысты өзгереді. Басқару панелі функцияларының сипаттамасы үшін тиісті абзацты қараңыз.
4. Индуктивті қабылдағыш сымдары — Ажыратылатын сымдар жинағы стробоскопты аккумуляторға және тұтану жүйесіне қосады:

• Қызыл аккумулятор қысқышы — Аккумулятордың оң (+) ұшына қосылады.
• Қара аккумулятор қысқышы — Аккумулятордың теріс (-) ұшына немесе жалаңаш металл шасси жеріне қосылады.
• Индуктивті қабылдағыш қысқышы — №1 оттық шам кабелінің айналасына қысылады.

3551 үлгілі стробоскоптың жұмыс басқару элементтері 2-суретте көрсетілген.

1. Қосу/Өшіру қосқышы ("On/Off Switch") — Стробоскопты қосу үшін басыңыз. Стробоскопты өшіру үшін қайтадан басыңыз.

3555 үлгілі стробоскоптың жұмыс басқару элементтері 3-суретте көрсетілген.

1. Қосу/Өшіру қосқышы ("On/Off Switch") — Стробоскопты қосу үшін басыңыз. Стробоскопты өшіру үшін қайтадан басыңыз.
2. Жылжуды басқару тұтқасы ("Advance Control Knob")— Стробоскоптың жылжу параметрін 0°-тан 60°-қа дейін таңдайды.

УАҚЫТША ЖАРЫҚТЫ ПАЙДАЛАНУ

БАСТАМАС БҰРЫН

Кез келген сынау процедурасын бастамас бұрын мұқият тексеру жүргізіңіз және кез келген сынауды орындамас бұрын белгілі механикалық ақауларды түзетіңіз. Бос немесе зақымдалған шлангтар, сымдар немесе электрлік қосқыштар көбінесе қозғалтқыштың нашар жұмысына жауапты болады.

Вакуумдық шлангілерді, электр сымдарын және сымдық байлам қосқыштарын дұрыс қосу үшін көлігіңіздің қызмет көрсету нұсқаулығын қараңыз. Келесі аймақтарды тексеріңіз:

• Барлық сұйықтық деңгейлері
• Оттық шамдар және оттық шам сымдары
• Ауа тазартқыш
• Вакуумдық шлангілер
• Белдіктер
• Электр сымдары
• Электр қосқыштары

УАҚЫТ БЕЛГІЛЕУ АЛДЫНДА ҚОЗҒАЛТҚЫШТЫ ДАЙЫНДАУ

Уақытты тексеруді орындамас бұрын әрқашан қозғалтқышты уақыт белгілеуге дайындаңыз. Көлігіңізге арналған уақыт белгілеу процедуралары мен сипаттамалары үшін Көлік шығарындыларын бақылау белгісін немесе қызмет көрсету нұсқаулығын қараңыз. Көлік шығарындыларын бақылау белгісі қозғалтқыш бөлігіндегі қақпақ астында орналасқан. Белгі әдетте қақпақтың астыңғы жағында, қанат ұясында немесе клапан қақпағында немесе қақпақ ілмегінің жанында орналасады.

Ең аз дегенде, уақыт белгілеу алдында келесі дайындықтарды жасаңыз:

1. Уақыт белгісі мен сілтеме көрсеткішін табыңыз. Уақыт белгісі мен көрсеткіш әдетте иінді білік шкивінде немесе діріл демпферінде (қозғалтқыштың алдыңғы жағында) немесе маховикте (қозғалтқыш пен беріліс қорабының арасында) орналасады. 4-суретті қараңыз.

   Уақыт белгісі мен көрсеткіштің таза және анық көрінетініне көз жеткізіңіз. Қажет болса, белгілерді бормен белгілеңіз.
2. Барлық оттық шамдардың жақсы күйде екеніне және дұрыс саңылаулы екеніне көз жеткізіңіз.
3. Қозғалтқышты іске қосыңыз және қалыпты жұмыс температурасына жеткенше жұмыс істеңіз.
   УАҚЫТША ЖАРЫҚТЫ ҚОСУ АЛДЫНДА ҚОЗҒАЛТҚЫШТЫ ӨШІРІҢІЗ.
   Егер қолданылса, өндірушінің сипаттамаларына сәйкес тұруды тексеріңіз және реттеңіз.

УАҚЫТША ЖАРЫҚТЫ ҚОСУ

Жеке қауіпсіздікті және уақытша жарықтың сенімді жұмысын қамтамасыз ету үшін уақытша жарықты қосу үшін келесі процедураны пайдаланыңыз:

Әрқашан қолдарды, уақытша жарықты, жетекші сымдарды және қыстырғыштарды қозғалмалы қозғалтқыш бөлшектерінен және ыстық беттерден аулақ ұстаңыз. ШЫЛЫМ ШЕКПЕҢІЗ.

1. Тұтатуды өшіріңіз. ҚОЗҒАЛТҚЫШ ЖҰМЫС ІСТЕП ТҰРҒАНДА НЕМЕСЕ ТҰТАТУ ҚОСУЛЫ ТҰРҒАНДА УАҚЫТША ЖАРЫҚТЫ ҚОСПАҢЫЗ.
2. Индуктивті қабылдағыш қыстырғышты №1 оттық шам сымының айналасына қысыңыз. 5-суретті қараңыз.

   ИНДУКТИВТІ ҚАБЫЛДАҒЫШ ҚЫСТЫРҒЫШТЫҢ ШЫҒАРУ КОЛЛЕКТОРЫМЕН НЕМЕСЕ БАСҚА ҚОЗҒАЛТҚЫШ БӨЛШЕКТЕРІМЕН ТИІП КЕТУІНЕ ЖОЛ БЕРМЕҢІЗ.
   Бұл бөлшектер қозғалтқыш жұмыс істеп тұрғанда ӨТЕ ыстық болады және индуктивті қабылдағыш қыстырғышты зақымдайды.
3. Аккумулятор қыстырғыштарын көліктің аккумуляторына қосыңыз:

• ҚЫЗЫЛ аккумулятор қыстырғышын оң (+) аккумулятор терминалына қосыңыз.
• ҚАРА аккумулятор қыстырғышын теріс (-) аккумулятор терминалына қосыңыз.

4. Индуктивті қабылдағыш сымдарын уақытша жарық тұтқасының төменгі жағына қосыңыз.

БАСЫПҚЫ (НЕГІЗГІ) УАҚЫТТЫ ТЕКСЕРУ

ЕСКЕРТПЕ
Кейбір тұтату жүйелері тұтату уақытын тексеру немесе сипаттамаларға сәйкес реттеу АЛДЫНДА белгілі бір құрамдас бөліктерді ажыратуды, секіруді немесе жерге қосуды талап етеді. Егер бұл процедуралар орындалмаса, тексерілген немесе реттелген уақыт дұрыс болмайды. Тиісті процедуралар мен сипаттамалар үшін көлігіңіздің қызмет көрсету нұсқаулығымен МІНДЕТТІ ТҮРДЕ кеңесіңіз.

1. Уақытша жарықтың УАҚЫТША ЖАРЫҚТЫ ҚОСУ бөлімінде сипатталғандай дұрыс қосылғанына КӨЗ ЖЕТКІЗІҢІЗ.
2. Қозғалтқыштың ҚОЗҒАЛТҚЫШТЫ УАҚЫТ БЕЛГІЛЕУ АЛДЫНДА ДАЙЫНДАУ бөлімінде сипатталғандай уақытты тексеруге дұрыс дайындалғанына КӨЗ ЖЕТКІЗІҢІЗ.
3. Қозғалтқышты іске қосыңыз және қалыпты жұмыс температурасына жеткенше жұмыс істеңіз.
4. Қажет болса, қозғалтқыштың бос жүріс жылдамдығын өндірушінің сипаттамаларына сәйкес реттеңіз:
5. Егер 3555 үлгілі алдыңғы қатарлы уақытша жарықты пайдалансаңыз, Алдыңғы қатарлы басқару тұтқасының "0" күйіне толық сағат тіліне қарсы бағытта бұралғанына КӨЗ ЖЕТКІЗІҢІЗ.
6. Уақыт белгілерін жеткілікті жарықтандыру үшін уақытша жарық бөшкесін қажетінше реттеңіз.
7. Қосу/Өшіру қосқышын басыңыз. Уақытша жарық жыпылықтай бастайды. Сілтеме көрсеткішіне қатысты айналмалы уақыт белгісінің орнын ескеріңіз. 6-суретті қараңыз.


• 7-қадамда алынған көрсеткіштерді уақыт белгілеуге арналған өндірушінің сипаттамаларымен салыстырыңыз. Егер көрсеткіштер көрсетілген рұқсаттылық шегінде болса (әдетте ±2°), тұтату уақыты дұрыс.
• Егер көрсеткіштер өндірушінің сипаттамаларына сәйкес келмесе, бөлшектерді ауыстыру немесе уақытты реттеу ҚАЖЕТ БОЛУЫ МҮМКІН.

8. Қосу/Өшіру қосқышын басыңыз. Уақытша жарық жыпылықтауды тоқтатады.
9. Тұтатуды өшіріңіз және уақытша жарықты қозғалтқыштан ажыратыңыз. Уақытты тексеру кезінде ажыратылған кез келген вакуумдық шлангілерді және т.б. қайта қосқаныңызға КӨЗ ЖЕТКІЗІҢІЗ.

ЕСКЕРТПЕ
Егер уақытша жарық жұмыс істемесе немесе дұрыс жұмыс істемесе, мәселенің ең ықтимал себебін анықтау үшін АҚАУЛЫҚТАРДЫ ТҮЗЕТУ бөлімін қараңыз.

УАҚЫТТЫ РЕТТЕУ

Қозғалтқыш уақытын реттеудің дұрыс процедуралары үшін көлігіңіздің қызмет көрсету нұсқаулығын қараңыз.
ӨНДІРУШІНІҢ ПРОЦЕДУРАЛАРЫНСЫЗ НЕМЕСЕ СИПАТТАМАЛАРЫНСЫЗ ҚОЗҒАЛТҚЫШ УАҚЫТЫН РЕТТЕУГЕ ТЫРЫСПАҢЫЗ.

АЛДЫҢҒЫ ҚАТАРЛЫ УАҚЫТТЫ БАСҚАРУДЫ ТЕКСЕРУ

Келесі сынақтар ТЕК 3555 ҮЛГІЛІ АЛДЫҢҒЫ ҚАТАРЛЫ УАҚЫТША ЖАРЫҚҚА ҚАТЫСТЫ
Алдыңғы қатарлы және кешіктірілген уақытты басқару элементтері тұтатудың қысу тактісі кезінде тиісті уақытта орын алуын қамтамасыз етеді. Бұл басқару элементтеріне мыналар кіреді:

• механикалық алға жылжу
• вакуумдық алға жылжу
• вакуумдық кешіктіру
• электрондық алға жылжу
• электрондық кешіктіру
• электрондық алға жылжу /кешіктіру

Маркасы мен үлгісіне байланысты көлік бір уақытты басқару құрылғысымен жабдықталуы мүмкін немесе екі немесе одан да көп құрылғы бірге пайдаланылуы мүмкін.

ЕСКЕРТПЕ
Алдыңғы қатарлы уақытты сынау процедуралары көліктен көлікке айтарлықтай өзгереді. Келесі абзацтар механикалық/центрден тепкіш алға жылжуды және вакуумдық алға жылжуды тексеруге арналған жалпы сынау процедураларын ұсынады. Алдыңғы қатарлы уақытты тексермес бұрын ӘРҚАШАН бастапқы уақыт пен тұрудың дұрыс екеніне көз жеткізіңіз. Тиісті уақыт белгілеу процедуралары мен сипаттамаларын алу үшін ӘРҚАШАН сыналып жатқан көлікке арналған қызмет көрсету нұсқаулығын қараңыз. ҚАУІПСІЗДІК ШАРАЛАРЫН САҚТАҢЫЗ.

Механикалық/Центрден тепкіш уақытты алға жылжытуды тексеру

1. Алдыңғы қатарлы басқару тұтқасын сағат тіліне қарсы бағытта "0" градус күйіне бұраңыз.
2. Бұрын сипатталғандай БАСТАПҚЫ (НЕГІЗГІ) УАҚЫТТЫ ТЕКСЕРУДІ орындау кезінде қозғалтқыш жылдамдығын механикалық/центрден тепкіш алға жылжу үшін өндіруші көрсеткен айн/мин-ге дейін баяу арттырыңыз және өзгеріс үшін айналмалы уақыт белгісін бақылаңыз. Уақыт белгісі сілтеме көрсеткішінен алыстап, қозғалтқыштың айналу бағытына қарама-қарсы бағытта біркелкі қозғалуы керек.
   ЕСКЕРТПЕ
   Егер уақыт белгісінің қозғалысы дөрекі немесе дұрыс болмаса, механикалық алға жылжу жүйесі ақаулы болуы мүмкін. Жалғастырмас бұрын өндірушінің нұсқауларына сәйкес механикалық алға жылжу жүйесіне қызмет көрсетіңіз және жөндеңіз.
3. Айналмалы уақыт белгісі мен сілтеме көрсеткіші бұрын жазылғандай негізгі немесе бастапқы уақыт белгісінде қайта тураланғанша, алдыңғы қатарлы басқару тұтқасын сағат тілімен бұраңыз. Алдыңғы қатарлы басқару тұтқасының калибрленген теруіндегі механикалық немесе центрден тепкіш алға жылжу градустарын оқыңыз. 7-суретті қараңыз.

4. Алдыңғы қатарлы басқару тұтқасының калибрленген теруімен көрсетілген алға жылжу градустарын ескеріңіз және бұл мәнді көрсетілген айн/мин үшін механикалық немесе центрден тепкіш уақытты алға жылжытуға арналған өндірушінің сипаттамасымен салыстырыңыз.

• Егер айналмалы уақыт белгісінің орны механикалық/центрден тепкіш алға жылжуды тексеру кезінде өзгермесе, көлігіңіздің механикалық алға жылжу механизмімен байланысты механикалық салмақтар (егер жабдықталған болса) тот басқан немесе байланыстырылған болуы мүмкін.

5. Өндірушінің нұсқауларында көрсетілген барлық қозғалтқыш жылдамдықтары үшін қажетінше сынақты қайталаңыз.

Вакуумдық уақытты алға жылжытуды тексеру
ЕСКЕРТПЕ
Вакуумдық алға жылжуды тексеру үшін вакуумдық өлшеуішпен жабдықталған вакуумдық сорғы қажет.

1. Қозғалтқыш өшірулі күйде вакуумдық шлангіні таратқыштың вакуумдық алға жылжу портынан ажыратыңыз. Вакуумдық шлангіні мықтап бекітіңіз.
2. Вакуумдық сорғыны таратқыштың вакуумдық портына қосыңыз. Бұл уақытта вакуумды қолданбаңыз.
3. Қозғалтқышты іске қосыңыз және бұрын сипатталғандай БАСТАПҚЫ (НЕГІЗГІ) УАҚЫТТЫ ТЕКСЕРУДІ орындаңыз. Бастапқы (негізгі) уақыттың градусын(ларын) жазыңыз.
4. Вакуумдық сорғыны пайдаланып, таратқыштың вакуумдық портына өндіруші көрсеткен вакуум мөлшерін қолданыңыз.
5. Уақытша жарықты уақыт белгілеріне бағыттаңыз және уақыт белгілері 3-қадамда жазылғандай бастапқы (негізгі) уақыт белгісіне қайта тураланғанша, алдыңғы қатарлы басқару тұтқасын сағат тілімен бұраңыз.
6. 3-қадамда (бастапқы (негізгі) уақыт) алынған көрсеткіш пен 5-қадамда алынған мән арасындағы айырмашылық көліктің вакуумдық алға жылжуы болып табылады. Бұл мәнді вакуумдық алға жылжуға арналған өндірушінің сипаттамаларымен салыстырыңыз.
7. Өндірушінің нұсқауларында көрсетілген вакуумның әрбір мөлшері үшін қажетінше сынақты қайталаңыз.
8. Тұтатуды өшіріңіз және уақытша жарық пен вакуумдық сорғыны қозғалтқыштан ажыратыңыз. Вакуумдық шлангіні ажыратыңыз және таратқыштың вакуумдық портына қайта қосыңыз.

Вакуумдық/Электрондық кешіктіруді және электрондық алға жылжуды тексеру
Вакуумдық/электрондық кешіктіруді және электрондық алға жылжуды тексеру процедуралары көліктер мен өндірушілер арасында әртүрлі болады. Сипаттамалар мен процедуралар үшін көлігіңіздің қызмет көрсету нұсқаулығын қараңыз.

Вакуумдық кешіктіруді тексеру үшін вакуумдық өлшеуішпен жабдықталған вакуумдық сорғы қажет.

АҚАУЛЫҚТЫ ТҮЗЕТУ

Егер стробоскоптық шам жұмыс істемесе немесе тұрақсыз жұмыс істесе, келесі тексерулерді орындаңыз:

1. Батарея қысқыштарының батарея терминалдарына мықтап қосылғанына көз жеткізіңіз.
2. Батарея қысқышының полярлығы дұрыс екеніне көз жеткізіңіз (қызыл батарея қысқышы оң (+) батарея терминалына, қара батарея қысқышы теріс (–) батарея терминалына қосылған).
3. Индуктивті қабылдағыш қысқышының жоғарғы және төменгі феррит өзектерінің таза екеніне көз жеткізіңіз. Қажет болса, индуктивті қабылдағыш қысқышын ТЕХНИКАЛЫҚ ҚЫЗМЕТ КӨРСЕТУ бөлімінде сипатталғандай тазалаңыз.
4. Индуктивті қабылдағыш қысқышының № 1 отын шам сымына дұрыс қосылғанына көз жеткізіңіз.
5. № 1 отын шамының дұрыс жұмыс істейтініне көз жеткізіңіз:

• Индуктивті қабылдағыш қысқышын басқа отын шам сымына қосыңыз және Қосу/Өшіру (On/Off) қосқышын басыңыз.
• Егер стробоскоптық шам жыпылықтаса, жалғастырмас бұрын № 1 отын шамына қызмет көрсетіңіз.

ЕСКЕРТПЕ
Төмен отын шам кернеуі немесе ақаулы отын шам сымы стробоскоптық шамның тұрақсыз жұмыс істеуіне әкелуі мүмкін. Жұмысты жақсарту үшін индуктивті қабылдағыш қысқышын шам сымындағы жаңа орынға жылжытып көріңіз.

Кейбір тұтану жүйелері және/немесе арнайы отын шам сымдары (қатты өзек сымдары, жарыс сымдары, жолсыз сымдар) қалыптыдан жоғары электромагниттік кедергіні (EMI) және радиожиілік кедергіні (RFI) шығарады, бұл сынақ жабдығының дұрыс жұмыс істемеуіне әкелуі мүмкін. Осы жүйелермен индуктивті қабылдағышты қалай пайдалану керектігі туралы нұсқаулар алу үшін осы бөлшектердің өндірушілеріне хабарласыңыз.

КҮТІМ ЖӘНЕ ТЕХНИКАЛЫҚ ҚЫЗМЕТ КӨРСЕТУ

ИНДУКТИВТІ ҚАБЫЛДАҒЫШ ҚЫСҚЫШТЫ ТАЗАЛАУ
Индуктивті қабылдағыш қысқышының ішкі беттеріндегі кір немесе май стробоскоптық шамның тұрақсыз жыпылықтауына немесе нашар жұмыс істеуіне әкелуі мүмкін. Индуктивті қабылдағыш қысқышының ішіндегі жанасу беттерін жұмсақ шүберекпен сүртіп, мезгіл-мезгіл тазалаңыз. 8-суретті қараңыз.

ИНДУКТИВТІ ҚАБЫЛДАҒЫШ СЫМДАРЫН АУЫСТЫРУ
Стробоскоптық шам пайдаланғаннан кейін оңай сақтау үшін стробоскоптық шамнан ажыратуға болатын ажыратылатын сымдармен жабдықталған. Егер сынақ сымдары немесе қысқыштар зақымдалса, ауыстыру жинағын дилерден немесе тікелей қызмет көрсету орталығынан алуға болады.

КЕПІЛДІК ЖӘНЕ ҚЫЗМЕТ КӨРСЕТУ

ШЕКТЕУЛІ БІР ЖЫЛДЫҚ КЕПІЛДІК
Өндіруші бастапқы сатып алушыға осы құрылғының бастапқы сатып алынған күннен бастап бір (1) жыл ішінде қалыпты пайдалану және техникалық қызмет көрсету кезінде материалдар мен өндірісте ақаулар жоқ екеніне кепілдік береді. Егер құрылғы бір (1) жыл ішінде істен шықса, ол Өндірушінің қалауы бойынша, Сатып алуды растайтын құжатпен бірге Қызмет көрсету орталығына алдын ала төленгенде жөнделеді немесе ауыстырылады. Сату түбіртегі осы мақсат үшін пайдаланылуы мүмкін. Барлық ауыстырылатын бөлшектер, жаңа немесе қайта жасалған болса да, кепілдік мерзімі ретінде тек осы кепілдіктің қалған уақытын қабылдайды. Бұл кепілдік дұрыс пайдаланбау, апат, теріс пайдалану, дұрыс емес кернеу, қызмет көрсету, өрт, су тасқыны, найзағай немесе басқа да Құдайдың істері салдарынан болған зақымға қолданылмайды немесе егер өнімді Өндірушінің Қызметінен басқа біреу өзгертсе немесе жөндесе. Өндіруші ешбір жағдайда осы құрылғының кез келген жазбаша кепілдігін бұзғаны үшін кез келген жанама залал үшін жауапты болмайды. Бұл кепілдік сізге нақты заңды құқықтар береді, сонымен қатар сізде штаттан штатқа өзгеретін құқықтар болуы мүмкін. Бұл нұсқаулық авторлық құқықпен қорғалған және барлық құқықтар қорғалған. Осы құжаттың ешбір бөлігін Өндірушінің жазбаша рұқсатынсыз кез келген тәсілмен көшіруге немесе қайта шығаруға болмайды. БҰЛ КЕПІЛДІК БАСҚАҒА БЕРІЛМЕЙДІ. Қызмет көрсету үшін U.P.S. арқылы жіберіңіз (мүмкін болса) Өндірушіге алдын ала төленген. Қызмет көрсету/жөндеу үшін 3-4 апта күтіңіз.

ҚЫЗМЕТ КӨРСЕТУ ТӘРТІБІ
Сұрақтарыңыз болса, жергілікті дүкенге, дистрибьюторға немесе Қызмет көрсету орталығына хабарласыңыз.
АҚШ және Канада:
(800) 544-4124 (9:00-4:00, дүйсенбі-жұма PST)
Барлық басқалары:
(714) 241-6802 (9:00-4:00, дүйсенбі-жұма PST)
ФАКС:
(714) 432-7910 (24 сағат)

www.TimingLight.com

Innova Electronics Corporation
17287 Mt. Herrmann Street
Fountain Valley, CA 92708
Тайваньда басылған
