INNOVA 3551, 3555 - Indukcinis / Išankstinio uždegimo momentas - naudojimo instrukcija

SAUGOS NURODYMAI

SAUGOS ĮRANGA

• Gesintuvas
  Visada, kai dirbate su transporto priemone, turėkite gesintuvą, tinkamą benzininiams / cheminiams / elektros gaisrams gesinti.
• Ugniai atsparus konteineris
  Skudurus ir degius skysčius laikykite tik ugniai atspariuose konteineriuose. Prieš išmesdami leiskite įmirkusiems skudurams visiškai išdžiūti atvirame ore.
• Apsauginiai akiniai
  Dirbdami su transporto priemone, dėvėkite apsauginius akinius, kad apsaugotumėte akis nuo akumuliatoriaus rūgšties, benzino ir ore esančių dulkių bei nešvarumų nuo judančių variklio dalių.

LAISVI DRABUŽIAI IR ILGI PLAUKAI
(JUDANČIOS DALYS)
Būkite labai atsargūs, kad jūsų rankos, plaukai ar drabužiai nepatektų šalia judančių dalių, tokių kaip ventiliatoriaus mentės, diržai ir skriemuliai arba droselio ir transmisijos jungtys. NEDĖVĖKITE laisvų drabužių ar papuošalų dirbdami su transporto priemone.

VENTILIACIJA
VISADA eksploatuokite transporto priemonę gerai vėdinamoje vietoje. Jei transporto priemonė yra uždaroje patalpoje, išmetamosios dujos turi būti nukreiptos tiesiai į išorę naudojant nepralaidžią išmetimo žarną.

RANKINIO STABDŽIO UŽTRAUKIMAS
Įsitikinkite, kad jūsų automobilis yra pastatytas į parkavimo arba neutralią padėtį, ir kad stovėjimo stabdis yra tvirtai užtrauktas.

KARŠTI PAVIRŠIAI
Venkite kontakto su karštais paviršiais, tokiais kaip išmetimo kolektoriai, vamzdžiai, duslintuvai, radiatorius ir žarnos. Niekada nenuimkite radiatoriaus dangtelio, kai variklis yra karštas. Išbėgęs aušinimo skystis esant slėgiui gali sukelti rimtus nudegimus.

RŪKYMAS IR ATVIRA LIEPSNA
Niekada nerūkykite dirbdami su savo automobiliu. Benzino garai yra labai degūs, o dujos, susidarančios įkraunant akumuliatorių, yra sprogios.

AKUMULIATORIUS
Nedėkite įrankių ar įrangos ant akumuliatoriaus. Atsitiktinai įžeminus teigiamą (+) akumuliatoriaus gnybtą, galite patirti šoką arba nudegti ir sugadinti laidus, akumuliatorių arba savo įrankius ir testerius. Būkite atsargūs, kad nesiliestumėte su akumuliatoriaus rūgštimi. Ji gali išdeginti skyles jūsų drabužiuose ir nudeginti jūsų odą ar akis.
Kai naudojate bet kokį bandymo prietaisą iš išorinio akumuliatoriaus, prijunkite trumpiklį tarp neigiamo išorinio akumuliatoriaus gnybto ir įžeminimo ant bandomos transporto priemonės. Kai dirbate garaže ar kitoje uždaroje patalpoje, išorinis akumuliatorius turi būti bent 45 cm virš grindų, kad sumažintumėte benzino garų užsidegimo galimybę.

AUKŠTA ĮTAMPA
Aukšta įtampa yra uždegimo ritėje, skirstytuvo dangtelyje, uždegimo laiduose ir uždegimo žvakėse. Dirbdami su uždegimo laidais, kai variklis veikia, naudokite izoliuotas reples, kad išvengtumėte smūgio.

DOMKRATAS
Su transporto priemone pateiktas domkratas turėtų būti naudojamas tik ratams keisti. Niekada nelįskite po automobiliu ir neįjunkite variklio, kai transporto priemonė yra ant domkrato.

Kreipkitės į vietinį automobilių pardavėją, automobilių dalių parduotuvę, knygyną ar viešąją biblioteką, kad sužinotumėte, ar yra jūsų transporto priemonės techninės priežiūros vadovų. Šios įmonės leidžia vertingus remonto vadovus. Parašykite joms, kad sužinotumėte apie prieinamumą ir kainas. Būtinai nurodykite savo transporto priemonės markę, modelį ir metus.

GAMYKLINIAI ŠALTINIAI

Ford/GM/Chrysler/Honda/Isuzu/Hyundai/ Subaru Service Manuals Helm Inc.
14310 Hamilton Ave.
Highland Park, Michigan 48203
Telephone (800) 782-4356

NE GAMYKLINIAI ŠALTINIAI

Haynes Publications
861 Lawrence Dr.
Newbury Park, California 91320
Telephone CA (800) 442-9637
TN (800) 242-4637

Mitchell International
14145 Danielson St.
Poway, California 92064
Telephone (888) 724-6742

Motor Publications
5600 Crooks Rd., Suite 200
Troy, Michigan 48098
Telephone (800) 426-6867

Uždegimo momento nustatymo procedūros skiriasi priklausomai nuo transporto priemonės. VISADA žiūrėkite į transporto priemonės išmetamųjų teršalų etiketę arba techninės priežiūros vadovą, kad gautumėte tinkamas uždegimo momento nustatymo procedūras, specifikacijas ir uždegimo žymių vietą.
LAIKYKITĖS VISŲ SAUGOS PRIEMONIŲ DIRBDAMI SU TRANSPORTO PRIEMONE.

BENDRA INFORMACIJA

Veikia su:

• įprastomis,
• elektroninėmis,
• kompiuteriu valdomomis ir
• DIS* uždegimo sistemomis.

Indukcinis uždegimo momento nustatymo žibintas

Išankstinio uždegimo momento nustatymo žibintas

VARIKLIO UŽDEGIMO MOMENTO NUSTATYMAS IR TECHNINĖ APŽIŪRA

Tinkamas uždegimo momentas yra labai svarbus norint pasiekti didžiausią variklio našumą ir užtikrinti maksimalų degalų ekonomiškumą. Uždegimo sistemos uždegimo momento patikrinimas yra labai svarbus atliekant bet kokią techninės apžiūros procedūrą. Jūsų uždegimo momento nustatymo žibintas suteikia paprastą ir efektyvų būdą patikrinti jūsų transporto priemonės uždegimo momentą. Išankstinio uždegimo momento nustatymo žibintas suteikia papildomą galimybę patikrinti jūsų transporto priemonės mechaninio arba vakuuminio išankstinio uždegimo momento valdymo įtaisų veikimą.

Jums taip pat gali prireikti įrankių ir įrangos, kad patikrintumėte variklio sūkius per minutę, pertraukiklio kontaktų trukmę (įprastoms uždegimo sistemoms) arba pritaikytumėte vakuumą prie vakuuminės diafragmos ant skirstytuvo per išankstinio uždegimo momento patikrinimus. Jūsų tiekėjas siūlo platų įrankių ir įrangos asortimentą, reikalingą šioms užduotims atlikti.

Atsižvelgiant į šiandienines "savireguliavimo" transporto priemones, termino "techninė apžiūra" reikšmė labai pasikeitė. Techninę apžiūrą iš esmės sudaro variklio veikimo patikrinimas pagal originalios įrangos gamintojo specifikacijas. Reguliavimai atliekami ir dalys keičiamos TIK tuo atveju, jei variklio veikimas neatitinka specifikacijų.

APIE UŽDEGIMO MOMENTO NUSTATYMO ŽIBINTĄ

Jūsų uždegimo momento nustatymo žibintas yra skirtas naudoti visose 12 voltų neigiamo įžeminimo transporto priemonėse, kuriose įrengta įprasta pertraukiklio kontaktų ir elektroninė uždegimo sistema arba DIS (uždegimo sistema be skirstytuvo). (DIS - tik modelis 3551)

PASTABA
Kai kurios DIS sistemos nėra reguliuojamos. Prieš bandydami nustatyti transporto priemonių su DIS sistemomis uždegimo momentą, peržiūrėkite savo transporto priemonės techninės priežiūros vadovą, kad sužinotumėte procedūras ir specifikacijas.

6 voltų elektros sistemoms

• Reikalingas atskiras 12 voltų automobilinis akumuliatorius.

Jūsų uždegimo momento nustatymo žibintas gali būti naudojamas transporto priemonėse su 6 voltų elektros sistemomis, naudojant šią prijungimo procedūrą:

1. Prijunkite RAUDONĄ akumuliatoriaus spaustuką prie teigiamo (+) 12 voltų akumuliatoriaus gnybto.
2. Prijunkite JUODĄ akumuliatoriaus spaustuką prie neigiamo (-) 12 voltų akumuliatoriaus gnybto.
3. Naudodami 18AWG trumpiklio laidą, įžeminkite neigiamą (-) 12 voltų akumuliatoriaus gnybtą prie žinomo gero įžeminimo ant bandomos transporto priemonės.
4. Atlikite likusias prijungimo ir bandymo procedūras, kaip nurodyta atitinkamuose šio vadovo skyriuose.

Uždegimo momento nustatymo žibinto valdikliai
Bendrieji uždegimo momento nustatymo žibinto valdikliai parodyti 1 paveiksle.

1. Ksenono lemputė — Naudojama uždegimo žymėms apšviesti, kad būtų galima patikrinti uždegimo momentą.
2. Pasukama galvutė — Joje yra ksenono lemputė. Pasisuka maždaug 90° kampu, kad būtų galima lengvai apšviesti uždegimo žymes sunkiai pasiekiamose vietose.
3. Valdymo skydelis — Jame yra valdikliai, reikalingi uždegimo momento nustatymo žibintui valdyti. Konkretūs valdikliai skiriasi priklausomai nuo modelio. Norėdami sužinoti valdymo skydelio funkcijų aprašymą, žiūrėkite atitinkamą pastraipą.
4. Indukciniai paėmimo laidai — Nuimamas laidų mazgas jungia uždegimo momento nustatymo žibintą prie akumuliatoriaus ir uždegimo sistemos:

• Raudonas akumuliatoriaus spaustukas — Jungiamas prie teigiamo (+) akumuliatoriaus gnybto.
• Juodas akumuliatoriaus spaustukas — Jungiamas prie neigiamo (-) akumuliatoriaus gnybto arba pliko metalinio važiuoklės įžeminimo.
• Indukcinis paėmimo spaustukas — Užspaudžiamas aplink Nr. 1 uždegimo žvakės laidą.

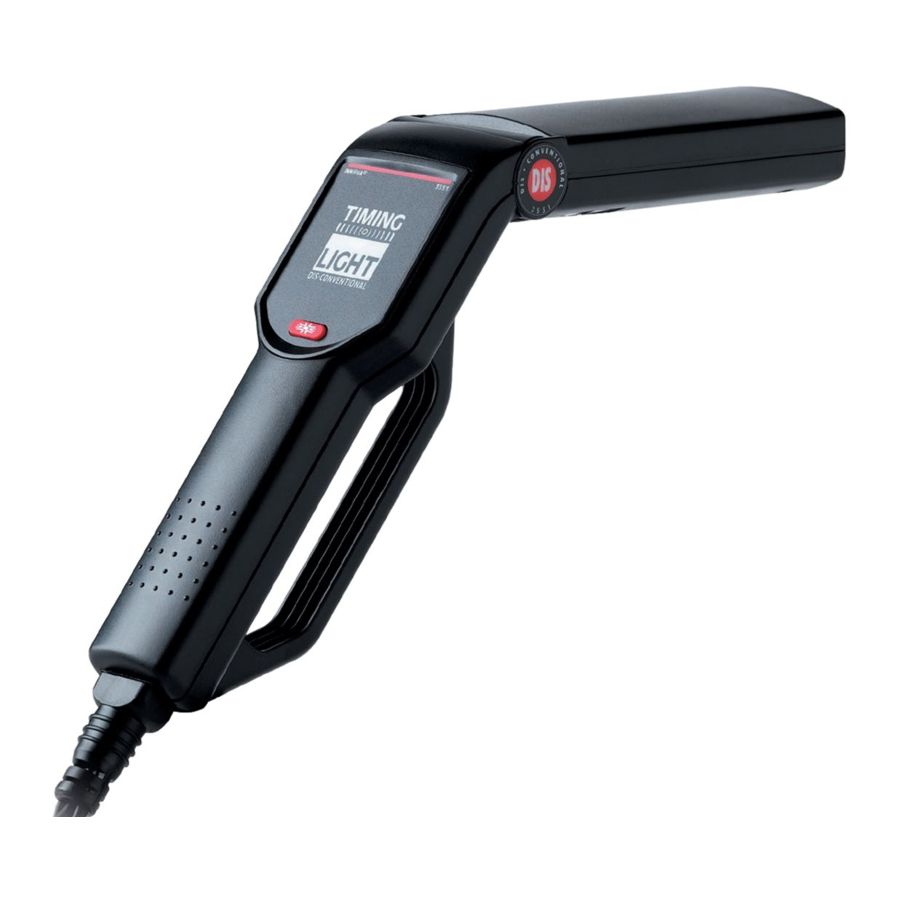

Modelio 3551 uždegimo momento nustatymo žibinto valdymo elementai parodyti 2 paveiksle.

1. Įjungimo / išjungimo jungiklis (On/Off Switch) — Paspauskite, kad įjungtumėte uždegimo momento nustatymo žibintą. Paspauskite dar kartą, kad išjungtumėte uždegimo momento nustatymo žibintą.

Modelio 3555 uždegimo momento nustatymo žibinto valdymo elementai parodyti 3 paveiksle.

1. Įjungimo / išjungimo jungiklis (On/Off Switch) — Paspauskite, kad įjungtumėte uždegimo momento nustatymo žibintą. Paspauskite dar kartą, kad išjungtumėte uždegimo momento nustatymo žibintą.
2. Išankstinio uždegimo momento valdymo rankenėlė (Advance Control Knob) — Pasirenka uždegimo momento nustatymo žibinto išankstinio uždegimo momento nustatymą nuo 0° iki 60°.

LAIKO NUSTATYMO LEMPOS NAUDOJIMAS

PRIEŠ PRADĖDAMI

Prieš pradėdami bet kokią bandymo procedūrą, atlikite išsamų patikrinimą ir pašalinkite visas žinomas mechanines problemas prieš atlikdami bet kokį bandymą. Atsilaisvinusios arba pažeistos žarnos, laidai arba elektros jungtys dažnai yra prasto variklio veikimo priežastis.

Norėdami tinkamai prijungti vakuumines žarnas, elektros laidus ir laidų jungtis, žiūrėkite savo transporto priemonės techninės priežiūros vadovą. Patikrinkite šias sritis:

• Visus skysčių lygius
• Uždegimo žvakes ir uždegimo žvakių laidus
• Oro valytuvą
• Vakuumines žarnas
• Diržus
• Elektros laidus
• Elektros jungtis

VARIKLIO PARUOŠIMAS PRIEŠ LAIKO NUSTATYMĄ

Prieš atlikdami laiko patikrinimą, visada paruoškite variklį laiko nustatymui. Laiko nustatymo procedūras ir specifikacijas savo transporto priemonei rasite transporto priemonės išmetamųjų teršalų kontrolės etiketėje arba techninės priežiūros vadove. Transporto priemonės išmetamųjų teršalų kontrolės etiketė yra po gaubtu variklio skyriuje. Etiketė paprastai yra gaubto apačioje, ant sparno šulinio arba vožtuvo dangtelio arba šalia gaubto skląsčio.

Prieš nustatydami laiką, atlikite bent šiuos paruošimus:

1. Raskite laiko žymę ir atskaitos rodyklę. Laiko žymė ir rodyklė paprastai yra ant alkūninio veleno skriemulio arba vibracijos slopintuvo (variklio priekyje) arba ant smagračio (tarp variklio ir transmisijos). Žr. 4 paveikslą.

   Įsitikinkite, kad laiko žymė ir rodyklė yra švarios ir aiškiai matomos. Jei reikia, pažymėkite žymes kreida.
2. Įsitikinkite, kad visos uždegimo žvakės yra geros būklės ir tinkamai sureguliuotos.
3. Užveskite ir paleiskite variklį, kol jis pasieks normalią darbinę temperatūrą.
   IŠJUNKITE VARIKLĮ PRIEŠ PRIJUNGDAMI LAIKO NUSTATYMO LEMPĄ.
   Jei taikoma, patikrinkite ir sureguliuokite uždegimo kampą pagal gamintojo specifikacijas.

LAIKO NUSTATYMO LEMPOS PRIJUNGIMAS

Norėdami užtikrinti asmeninį saugumą ir patikimą laiko nustatymo lempos veikimą, prijunkite laiko nustatymo lempą naudodami šią procedūrą:

Visada laikykite rankas, laiko nustatymo lempos laidus ir spaustukus atokiau nuo judančių variklio dalių ir karštų paviršių. NERŪKYKITE.

1. Išjunkite degimą. NEPRIJUNKITE LAIKO NUSTATYMO LEMPOS, KAI VARIKLIS VEIKIA ARBA KAI ĮJUNGTAS DEGIMAS.
2. Užspauskite indukcinį paėmimo spaustuką aplink 1-osios uždegimo žvakės laidą. Žr. 5 paveikslą.

   NELEISKITE, KAD INDUKCINIS PAĖMIMO SPAUSTUKAS LIETŲSI SU IŠMETIMO KOLEKTORIUMI AR KITOMIS VARIKLIO DALIMIS.
   Šios dalys tampa LABAI karštos, kai variklis veikia, ir sugadins indukcinį paėmimo spaustuką.
3. Prijunkite akumuliatoriaus spaustukus prie transporto priemonės akumuliatoriaus:

• Prijunkite RAUDONĄ akumuliatoriaus spaustuką prie teigiamo (+) akumuliatoriaus gnybto.
• Prijunkite JUODĄ akumuliatoriaus spaustuką prie neigiamo (-) akumuliatoriaus gnybto.

4. Prijunkite indukcinius paėmimo laidus prie laiko nustatymo lempos rankenos apačios.

PRADINIS (BAZINIS) LAIKO PATIKRINIMAS

PASTABA
Kai kurioms uždegimo sistemoms reikia, kad tam tikri komponentai būtų atjungti, sujungti arba įžeminti PRIEŠ patikrinant arba sureguliuojant uždegimo laiką pagal specifikacijas. Jei šių procedūrų nesilaikoma, patikrintas arba sureguliuotas laikas nebus teisingas. Jūs PRIVALOTE peržiūrėti savo transporto priemonės techninės priežiūros vadovą, kad gautumėte tinkamas procedūras ir specifikacijas.

1. ĮSITIKINKITE, kad laiko nustatymo lempa yra tinkamai prijungta, kaip aprašyta skyriuje LAIKO NUSTATYMO LEMPOS PRIJUNGIMAS.
2. ĮSITIKINKITE, kad variklis yra tinkamai paruoštas laiko patikrinimui, kaip aprašyta skyriuje VARIKLIO PARUOŠIMAS PRIEŠ LAIKO NUSTATYMĄ.
3. Užveskite ir paleiskite variklį, kol jis pasieks normalią darbinę temperatūrą.
4. Jei reikia, sureguliuokite variklio tuščiosios eigos greitį, kad jis atitiktų gamintojo specifikacijas:
5. Jei naudojate Model 3555 Advance Timing Light, ĮSITIKINKITE, kad Advance Control Knob (išankstinio valdymo rankenėlė) pasukta visiškai prieš laikrodžio rodyklę į "0".
6. Jei reikia, sureguliuokite laiko nustatymo lempos cilindrą, kad tinkamai apšviestumėte laiko žymes.
7. Paspauskite On/Off (įjungimo/išjungimo) jungiklį. Laiko nustatymo lempa pradės mirksėti. Atkreipkite dėmesį į besisukančios laiko žymės padėtį atskaitos rodyklės atžvilgiu. Žr. 6 paveikslą.


• Palyginkite 7 žingsnyje gautus rodmenis su gamintojo laiko nustatymo specifikacijomis. Jei rodmenys yra nurodytos tolerancijos ribose (paprastai ±2°), uždegimo laikas yra teisingas.
• Jei rodmenys neatitinka gamintojo specifikacijų, GALI BŪTI būtina pakeisti dalis arba sureguliuoti laiką.

8. Paspauskite On/Off (įjungimo/išjungimo) jungiklį. Laiko nustatymo lempa nustos mirksėti.
9. Išjunkite degimą ir atjunkite laiko nustatymo lempą nuo variklio. BŪTINAI vėl prijunkite visas vakuumines žarnas ir t. t., kurios buvo atjungtos atliekant laiko patikrinimą.

PASTABA
Jei laiko nustatymo lempa neveikia arba veikia nereguliariai, žiūrėkite skyrių GEDIMŲ ŠALINIMAS, kad nustatytumėte labiausiai tikėtiną problemos priežastį.

LAIKO REGULIAVIMAS

Norėdami tinkamai sureguliuoti variklio laiką, žiūrėkite savo transporto priemonės techninės priežiūros vadovą.
NEBANDYKITE REGULIUOTI VARIKLIO LAIKO BE GAMINTOJO PROCEDŪRŲ ARBA SPECIFIKACIJŲ.

IŠANKSTINIO LAIKO VALDYMO PATIKRINIMAI

Šie bandymai taikomi TIK Advance Timing Light Model 3555
Išankstinio ir atgalinio laiko valdymo priemonės užtikrina, kad uždegimas įvyktų tinkamu metu suspaudimo takto metu. Šios valdymo priemonės apima:

• mechaninį išankstinį
• vakuumo išankstinį
• vakuumo atgalinį
• elektroninį išankstinį
• elektroninį atgalinį
• elektroninį išankstinį /atgalinį

Priklausomai nuo markės ir modelio, transporto priemonėje gali būti įrengtas vienas laiko valdymo įtaisas arba du ar daugiau įtaisų gali būti naudojami kartu.

PASTABA
Išankstinio laiko bandymo procedūros labai skiriasi priklausomai nuo transporto priemonės. Toliau pateiktose pastraipose pateikiamos bendrosios mechaninio/centrifuginio išankstinio ir vakuumo išankstinio patikrinimo procedūros. VISADA įsitikinkite, kad pradinis laikas ir uždegimo kampas yra teisingi prieš tikrindami išankstinį laiką. VISADA žiūrėkite bandomos transporto priemonės techninės priežiūros vadovą, kad gautumėte tinkamas laiko nustatymo procedūras ir specifikacijas. LAIKYKITĖS VISŲ SAUGOS PRIEMONIŲ.

Mechaninio/centrifuginio laiko išankstinio patikrinimas

1. Pasukite Advance Control Knob (išankstinio valdymo rankenėlę) prieš laikrodžio rodyklę į "0" laipsnių padėtį.
2. Atlikdami PRADINĮ (BAZINĮ) LAIKO PATIKRINIMĄ, kaip aprašyta anksčiau, lėtai padidinkite variklio greitį iki gamintojo nurodyto aps./min. mechaniniam/centrifuginiam išankstiniam, ir stebėkite besisukančią laiko žymę, ar nėra pokyčių. Atrodo, kad laiko žymė turėtų judėti sklandžiai, priešinga variklio sukimosi krypčiai, tolyn nuo atskaitos rodyklės.
   PASTABA
   Jei laiko žymės judėjimas yra grubus arba nereguliarus, mechaninė išankstinio sistema gali būti sugedusi. Prieš tęsdami, aptarnaukite ir suremontuokite mechaninę išankstinio sistemą pagal gamintojo instrukcijas.
3. Pasukite Advance Control Knob (išankstinio valdymo rankenėlę) pagal laikrodžio rodyklę, kol besisukanti laiko žymė ir atskaitos rodyklė vėl susilygiuos ties bazine arba pradine laiko žyme, kaip užregistruota anksčiau. Perskaitykite mechaninio arba centrifuginio išankstinio laipsnius ant Advance Control Knob (išankstinio valdymo rankenėlės) kalibruoto ciferblato. Žr. 7 paveikslą.

4. Atkreipkite dėmesį į išankstinio laipsnius, nurodytus Advance Control Knob (išankstinio valdymo rankenėlės) kalibruotame ciferblate, ir palyginkite šią vertę su gamintojo specifikacija, nurodančia mechaninį arba centrifuginį laiko išankstinį, nurodytą aps./min.

• Jei besisukančios laiko žymės padėtis nesikeičia atliekant mechaninį/centrifuginį išankstinio patikrinimą, mechaniniai svoriai, susiję su jūsų transporto priemonės mechaniniu išankstinio mechanizmu (jei įrengtas), gali būti surūdiję arba užstrigę.

5. Jei reikia, pakartokite bandymą visiems variklio greičiams, nurodytiems gamintojo instrukcijose.

Vakuumo laiko išankstinio patikrinimas
PASTABA
Norint patikrinti vakuumo išankstinį, reikalingas vakuuminis siurblys su vakuuminiu manometru.

1. Kai variklis išjungtas, atjunkite vakuumo žarną nuo skirstytuvo vakuumo išankstinio prievado. Tvirtai užkimškite vakuumo žarną.
2. Prijunkite vakuuminį siurblį prie skirstytuvo vakuumo prievado. Šiuo metu netaikykite vakuumo.
3. Užveskite variklį ir atlikite PRADINĮ (BAZINĮ) LAIKO PATIKRINIMĄ, kaip aprašyta anksčiau. Užregistruokite pradinio (bazinio) laiko laipsnį (-ius).
4. Naudodami vakuuminį siurblį, pritaikykite gamintojo nurodytą vakuumo kiekį skirstytuvo vakuumo prievadui.
5. Nukreipkite laiko nustatymo lempą į laiko žymes ir pasukite Advance Control Knob (išankstinio valdymo rankenėlę) pagal laikrodžio rodyklę, kol laiko žymės vėl susilygiuos su pradine (bazine) laiko žyme, kaip užregistruota 3 žingsnyje.
6. Skirtumas tarp rodmens, gauto 3 žingsnyje (pradinis (bazinis) laikas), ir vertės, gautos 5 žingsnyje, yra transporto priemonės vakuumo išankstinis. Palyginkite šią vertę su gamintojo specifikacijomis, nurodančiomis vakuumo išankstinį.
7. Jei reikia, pakartokite bandymą kiekvienam vakuumo kiekiui, nurodytam gamintojo instrukcijose.
8. Išjunkite degimą ir atjunkite laiko nustatymo lempą ir vakuuminį siurblį nuo variklio. Atkimškite ir vėl prijunkite vakuumo žarną prie skirstytuvo vakuumo prievado.

Vakuumo/elektroninio atgalinio ir elektroninio išankstinio patikrinimas
Vakuumo/elektroninio atgalinio ir elektroninio išankstinio patikrinimo procedūros skiriasi priklausomai nuo transporto priemonių ir gamintojų. Specifikacijas ir procedūras rasite savo transporto priemonės techninės priežiūros vadove.

Norint patikrinti vakuumo atgalinį, reikalingas vakuuminis siurblys su vakuuminiu manometru.

GEDIMŲ ŠALINIMAS

Jei laiko nustatymo lemputė neveikia arba veikia nereguliariai, patikrinkite šiuos dalykus:

1. Įsitikinkite, kad akumuliatoriaus gnybtai tvirtai prijungti prie akumuliatoriaus gnybtų.
2. Įsitikinkite, kad akumuliatoriaus gnybtų poliškumas yra teisingas (raudonas akumuliatoriaus gnybtas prijungtas prie teigiamo (+) akumuliatoriaus gnybto, juodas akumuliatoriaus gnybtas prijungtas prie neigiamo (–) akumuliatoriaus gnybto).
3. Įsitikinkite, kad viršutinė ir apatinė indukcinio paėmimo gnybto ferito šerdys yra švarios. Jei reikia, išvalykite indukcinį paėmimo gnybtą, kaip aprašyta skyriuje PRIEŽIŪRA.
4. Įsitikinkite, kad indukcinis paėmimo gnybtas tinkamai prijungtas prie Nr. 1 uždegimo žvakės laido.
5. Įsitikinkite, kad Nr. 1 uždegimo žvakė veikia tinkamai:

• Prijunkite indukcinį paėmimo gnybtą prie kito uždegimo žvakės laido ir paspauskite įjungimo/išjungimo jungiklį.
• Jei laiko nustatymo lemputė mirksi, prieš tęsdami patikrinkite Nr. 1 uždegimo žvakę.

PASTABA
Žema uždegimo žvakės įtampa arba sugedęs uždegimo žvakės laidas gali sukelti nereguliarų laiko nustatymo lemputės veikimą. Pabandykite perkelti indukcinį paėmimo gnybtą į naują vietą ant uždegimo žvakės laido, kad pagerintumėte veikimą.

Kai kurios uždegimo sistemos ir (arba) specialūs uždegimo žvakių laidai (vientisos šerdies laidai, lenktyniniai laidai, bekelės laidai) skleidžia didesnį nei įprastai elektromagnetinių trukdžių (EMI) ir radijo dažnių trukdžių (RFI) kiekį, kuris gali sukelti netinkamą bandymo įrangos veikimą. Kreipkitės į šių dalių gamintojus, kad gautumėte instrukcijas, kaip naudoti indukcinį paėmiklį su jų sistemomis.

PRIEŽIŪRA IR APTARNAVIMAS

INDUKCINIO PAĖMIMO GNYBTO VALYMAS
Purvas ar riebalai ant vidinių indukcinio paėmimo gnybto paviršių gali sukelti nereguliarų mirksėjimą arba prastą laiko nustatymo lemputės veikimą. Periodiškai valykite kontaktinius paviršius indukcinio paėmimo gnybto viduje, nuvalydami minkštu skudurėliu. Žr. 8 paveikslą.

INDUKCINIO PAĖMIMO LAIDŲ KEITIMAS
Laiko nustatymo lemputė turi nuimamus laidus, kuriuos galima atjungti nuo laiko nustatymo lemputės, kad būtų lengva laikyti po naudojimo. Jei bandymo laidai ar gnybtai sugadinami, pakaitinį rinkinį galite įsigyti iš savo pardavėjo arba tiesiogiai iš aptarnavimo centro.

GARANTIJA IR APTARNAVIMAS

RIBOTA VIENERIŲ METŲ GARANTIJA
Gamintojas garantuoja pirminiam pirkėjui, kad šis įrenginys neturi medžiagų ir gamybos defektų, esant normaliam naudojimui ir priežiūrai, vienerių (1) metų laikotarpį nuo pirminio pirkimo datos. Jei įrenginys sugenda per vienerių (1) metų laikotarpį, jis bus suremontuotas arba pakeistas, gamintojo nuožiūra, nemokamai, kai jis bus grąžintas iš anksto apmokėtas į aptarnavimo centrą su pirkimo įrodymu. Šiam tikslui gali būti naudojamas pardavimo kvitas. Visoms pakaitinėms dalims, nesvarbu, ar jos naujos, ar atnaujintos, taikomas tik likęs šios garantijos galiojimo laikas. Ši garantija netaikoma žalai, atsiradusiai dėl netinkamo naudojimo, nelaimingo atsitikimo, piktnaudžiavimo, netinkamos įtampos, aptarnavimo, gaisro, potvynio, žaibo ar kitų Dievo veiksmų, arba jei gaminį pakeitė ar suremontavo kas nors kitas, išskyrus gamintojo aptarnavimo tarnybą. Gamintojas jokiomis aplinkybėmis neatsako už jokią netiesioginę žalą, atsiradusią dėl bet kurios rašytinės šio įrenginio garantijos pažeidimo. Ši garantija suteikia jums konkrečias teisines teises, taip pat galite turėti teisių, kurios skiriasi priklausomai nuo valstijos. Šiam vadovui taikomos autorių teisės, visos teisės saugomos. Jokia šio dokumento dalis negali būti kopijuojama ar atgaminama jokiomis priemonėmis be aiškaus raštiško gamintojo leidimo. ŠI GARANTIJA NĖRA PERDUODAMA. Dėl aptarnavimo siųskite per U.P.S. (jei įmanoma) iš anksto apmokėtą gamintojui. Palaukite 3-4 savaites, kol bus atliktas aptarnavimas/remontas.

APTARNAVIMO PROCEDŪROS
Jei turite klausimų, kreipkitės į vietinę parduotuvę, platintoją arba aptarnavimo centrą.
JAV ir Kanada:
(800) 544-4124 (9:00-16:00, pirmadienis-penktadienis PST)
Visi kiti:
(714) 241-6802 (9:00-16:00, pirmadienis-penktadienis PST)
Faksas:
(714) 432-7910 (24 val.)

www.TimingLight.com

Innova Electronics Corporation
17287 Mt. Herrmann Street
Fountain Valley, CA 92708
Impreso en Taiwan
