Panduan DJI MATRICE 30 Series, M30, M30 T

Isi

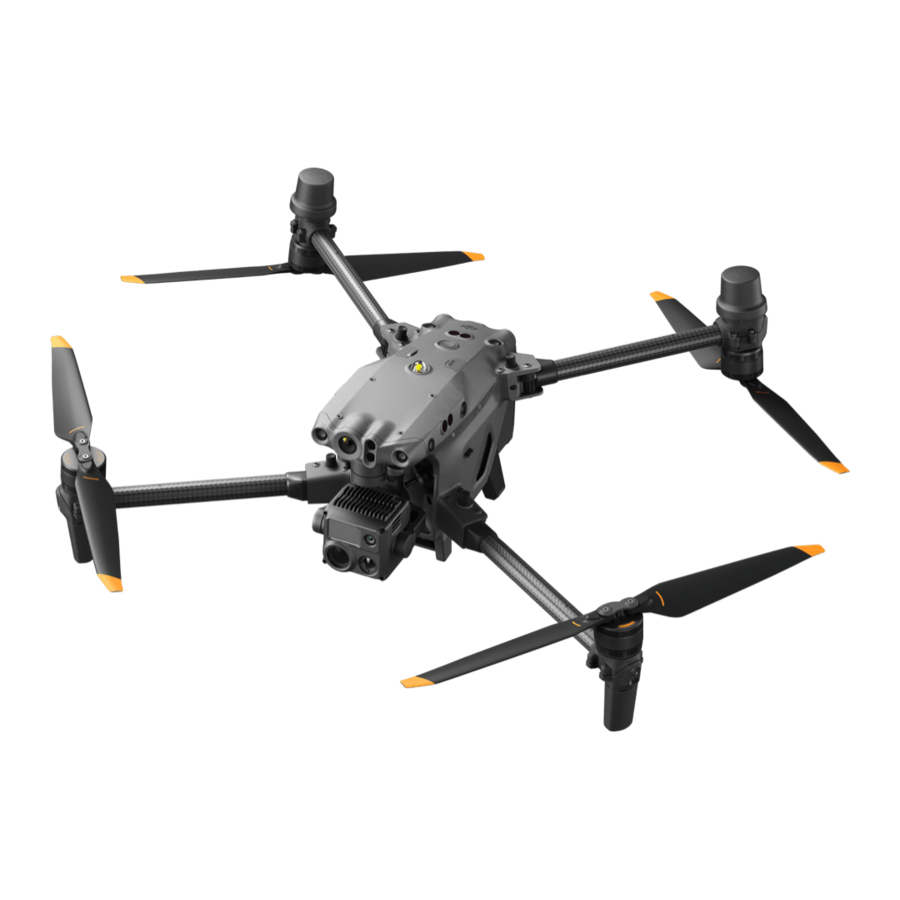

Pesawat Seri Matrice 30

DJITM MATRICETM 30 Series (M30/M30T) adalah platform drone industrial bertenaga dengan sistem pengendali penerbangan multi-redundansi, sistem penginderaan dan pemosisian 6 arah[1], gimbal tiga sumbu presisi, muatan multi-kamera berperforma tinggi, dan kamera FPV baru dengan penglihatan malam. Aplikasi DJI Pilot 2 dapat digunakan untuk mengamati tampilan waktu nyata dari kamera dan mengambil foto dan video. Pesawat ini menawarkan waktu terbang hingga 41 menit[2] berkat sistem manajemen daya canggih bersama dengan baterai ganda yang memastikan catu daya dan meningkatkan keselamatan penerbangan.
Desain rangka pesawatnya memberinya peringkat IP55, sesuai dengan standar IEC 60529 global, yang secara efektif menjamin penerbangan di semua cuaca. Desain mekanis, bersama dengan lengan dan baling-baling lipat yang terpasang, memudahkan untuk dibawa dan disimpan. Lengan dapat dikunci langsung setelah dibuka, yang dapat mengurangi waktu yang dibutuhkan untuk mempersiapkan penerbangan. Pesawat ini juga dilengkapi dengan port PSDK sehingga pengguna dapat memperluas aplikasinya.
Sistem DJI AirSense internal mendeteksi pesawat terdekat di wilayah udara sekitarnya, memberikan peringatan di aplikasi DJI Pilot 2 untuk memastikan keselamatan. Keselamatan selama lepas landas, penerbangan, dan pendaratan ditingkatkan dengan suar keselamatan yang membantu mengidentifikasi pesawat selama penerbangan dan lampu bantu memungkinkan sistem pemosisian visual untuk mencapai kinerja yang lebih baik di malam hari atau saat cahaya redup. RTK internal memberikan data navigasi yang lebih akurat untuk pemosisian guna memenuhi persyaratan operasi yang akurat dan memastikan keselamatan.
Tinjauan - Bagian 1 - Pesawat Seri Matrice 30

  1. Kamera FPV
  2. Sistem Penginderaan Inframerah Depan
  3. Sistem Penglihatan Depan
  4. Sistem Penglihatan Kiri dan Kanan
  5. Sistem Penginderaan Inframerah Kiri dan Kanan
  6. Slot Kartu microSD
  7. Sistem Penglihatan Atas
  8. Sistem Penginderaan Inframerah Atas
  9. Tombol/Indikator Daya
  10. Port PSDK
  11. Suar Atas
  12. Port Asisten
  13. Tombol Pelipat Lengan Rangka
  14. Lengan Rangka
  15. Motor
  16. Baling-baling
  17. Indikator Belakang Pesawat
  18. Antena GNSS
  19. Antena Transmisi Video
  20. Indikator Depan Pesawat
  21. Gimbal dan Kamera[3]
  22. Sistem Penglihatan Belakang
  23. Sistem Penginderaan Inframerah Belakang
  24. Ventilasi Udara
  25. Baterai Penerbangan Cerdas TB30
  26. LED Tingkat Baterai
  27. Tombol Tingkat Baterai
  28. Tombol Pelepasan Baterai
  29. Sistem Penglihatan Bawah
  30. Sistem Penginderaan Inframerah Bawah
  31. Lampu Bantu Bawah
  32. Suar Bawah
  33. Kompartemen Dongle

peringatan JANGAN membongkar produk tanpa bantuan dealer resmi DJI (kecuali komponen yang boleh dibongkar oleh pengguna dalam panduan ini), jika tidak, garansi tidak akan berlaku.

  1. Sistem Penglihatan dan Penginderaan Inframerah dipengaruhi oleh kondisi sekitar. Baca penafian dan panduan keselamatan untuk informasi lebih lanjut.
  2. Waktu terbang maksimum diuji di lingkungan laboratorium dan hanya untuk referensi.
  3. M30 dan M30T dilengkapi dengan kamera yang berbeda. Lihat produk aktual yang dibeli.

DJI RC Plus

Remote kontrol DJI RC Plus memiliki O3 Enterprise, versi terbaru dari teknologi transmisi gambar OCUSYNCTM khas DJI, dan dapat mengirimkan tampilan HD langsung dari kamera pesawat untuk ditampilkan di layar sentuh. Remote kontrol ini dilengkapi dengan berbagai tombol fungsi serta tombol yang dapat disesuaikan, yang dapat dengan mudah mengontrol pesawat dan mengoperasikan kamera.
Remote kontrol ini memiliki peringkat perlindungan IP54 (IEC 60529). Layar 7,02 inci beresolusi tinggi 1200 cd/m2 internal menawarkan resolusi 1920×1200 piksel. Sistem operasi Android hadir dengan berbagai fungsi seperti GNSS, Wi-Fi, dan Bluetooth. Remote kontrol mendukung pengisian cepat 65W dan memiliki waktu pengoperasian maksimum 3 jam 18 menit[1] dengan baterai internal dan hingga 6 jam saat digunakan dengan baterai cerdas WB37 eksternal.[2]
Tinjauan - Bagian 2 - DJI RC Plus

  1. Antena RC Eksternal
  2. Layar Sentuh
  3. Tombol Otoritas Pesawat[3]
  4. Tongkat Kontrol
  5. Antena Wi-Fi Internal
  6. Tombol Kembali/Fungsi
  7. Tombol L1/L2/L3/R1/R2/R3
  8. Tombol Kembali ke Rumah (RTH)
  9. Mikrofon
  10. LED Status
  11. LED Tingkat Baterai
  12. Antena GNSS Internal
  13. Tombol Daya
  14. Tombol 5D
  15. Tombol Jeda Penerbangan
  16. Tombol C3 (dapat disesuaikan)
  17. Dial Kiri
  18. Tombol Rekam
  19. Sakelar Mode Penerbangan
  20. Antena RC Internal
  21. Slot Kartu microSD
  22. Port USB-A
  23. Port HDMI
  24. Port USB-C
  25. Tombol Fokus/Rana
  26. Dial Kanan
  27. Roda Gulir
  28. Pegangan
  29. Speaker
  30. Ventilasi Udara
  31. Lubang Pemasangan Cadangan
  32. Tombol C1 (dapat disesuaikan)
  33. Tombol C2 (dapat disesuaikan)
  34. Penutup Belakang
  35. Tombol Pelepasan Baterai
  36. Kompartemen Baterai
  37. Tombol Pelepasan Penutup Belakang
  38. Alarm
  39. Saluran Masuk Udara
  40. Kompartemen Dongle
  41. Lubang Berulir M4
  1. Waktu pengoperasian maksimum diuji di lingkungan laboratorium dan hanya untuk referensi.
  2. Baterai Cerdas WB37 tidak disertakan. Lihat Panduan Keselamatan Baterai Cerdas WB37 untuk informasi lebih lanjut.
  3. Saat menerbangkan pesawat seri Matrice, tombol otoritas pesawat digunakan untuk mengambil kendali pesawat dan menunjukkan status kendali pesawat.

Menggunakan M30/M30T

Mengaktifkan dan Mengisi Daya Remote Controller

Mengaktifkan dan Mengisi Daya Baterai Internal
Mengaktifkan dan Mengisi Daya Baterai Internal

peringatan

  • Remote controller tidak dapat dinyalakan sebelum mengaktifkan baterai internal.
  • Pastikan untuk menggunakan kabel USB-C ke USB-C yang disertakan untuk pengisian daya optimal.
  1. Sambungkan Stasiun Baterai Cerdas BS30 ke stopkontak menggunakan kabel adaptor daya AC.
  2. Sambungkan stasiun baterai dan port USB-C remote controller menggunakan kabel USB-C ke USB-C.
  3. LED level baterai mulai berkedip untuk menunjukkan bahwa baterai Internal telah diaktifkan.
  4. Dibutuhkan sekitar 2 jam untuk mengisi penuh baterai internal remote controller.

informasi

  • Disarankan untuk menggunakan Stasiun Baterai DJI BS30 untuk pengisian daya. Jika tidak, gunakan pengisi daya USB-C bersertifikasi dengan daya terukur maksimum 65 W dan tegangan maksimum 20 V seperti Pengisi Daya Portabel DJI 65W.
  • Kuras dan isi penuh daya remote controller setiap tiga bulan. Baterai akan habis jika disimpan dalam waktu lama.

Menyalakan dan Mengaktifkan Remote Controller
Periksa level baterai: tekan sekali. Menyalakan/mematikan: tekan lalu tekan dan tahan selama dua detik.
Remote controller perlu diaktifkan sebelum digunakan untuk pertama kali. Ikuti petunjuk untuk mengaktifkan.
Menyalakan dan Mengaktifkan Remote Controller

informasi Lihat Manual Pengguna Matrice 30 Series untuk informasi selengkapnya tentang baterai internal dan eksternal.

Mengisi Daya Baterai TB30 dan Baterai WB37

Mengisi Daya Baterai TB30 dan Baterai WB37

  1. Sambungkan stasiun baterai ke stopkontak menggunakan kabel adaptor daya AC.
  2. Tekan tombol daya sekali untuk menghidupkan stasiun baterai.
  3. Masukkan baterai TB30 dan baterai WB37 (tidak termasuk) ke dalam port baterai untuk mulai mengisi daya. Untuk baterai TB30, pastikan mode pengisian daya diatur ke mode yang benar.
    Mode Penyimpanan: Setiap pasangan baterai diisi dayanya hingga 50% secara berurutan dan disimpan pada 50% setelah pengisian daya.*
    Mode Siap Terbang: Setiap pasangan baterai diisi dayanya hingga 90% secara berurutan dan disimpan pada 90% setelah pengisian daya.*
    Mode Standar: Setiap pasangan baterai diisi dayanya hingga 100% secara berurutan.

    * Stasiun baterai harus dihidupkan untuk mempertahankan level baterai dalam Mode Penyimpanan dan Mode Siap Terbang.

peringatan Stasiun baterai akan secara otomatis menghangatkan baterai TB30 hingga 18°C (64,4°F) sebelum mengisi daya jika suhu baterai lebih rendah dari 10°C (50°F) saat dimasukkan.
informasi Lihat Panduan Pengguna Stasiun Baterai Cerdas BS30 untuk informasi selengkapnya tentang pengisian daya dan LED.

Menyiapkan Remote Controller

Memasang Baterai Cerdas WB37
Baterai WB37 (tidak termasuk) dapat dipasang ke remote controller dengan langkah-langkah berikut.

  1. Dorong tombol pelepas penutup belakang hingga ujung untuk membuka penutup belakang.
  2. Masukkan baterai WB37 ke dalam kompartemen baterai dan dorong ke atas. Akan ada bunyi klik yang menandakan baterai telah terpasang dengan kuat.
  3. Tutup penutup belakang.

informasi

  • Waktu pengisian daya untuk baterai WB37 dengan daya 0%:
    1. Saat dipasang pada remote controller dan daya baterai internal 0%: sekitar dua jam (baterai internal akan terisi penuh secara bersamaan)
    2. Saat dipasang pada remote controller dan daya baterai internal 100%: sekitar 1 jam dan 10 menit
    3. Saat dimasukkan ke stasiun baterai BS30: sekitar 1 jam dan 20 menit
  • Untuk melepaskan baterai WB37, tekan dan tahan tombol pelepas baterai dan dorong baterai ke bawah.

Menyesuaikan Antena
Angkat dan sesuaikan antena. Kekuatan sinyal remote controller dipengaruhi oleh posisi antena.

Sesuaikan arah antena RC eksternal dan pastikan sisi datarnya menghadap pesawat, sehingga controller dan pesawat berada dalam zona transmisi optimal.
Menyesuaikan Antena

informasi Sebuah perintah akan muncul di DJI Pilot 2 jika sinyal transmisi lemah selama penerbangan. Sesuaikan antena untuk memastikan bahwa pesawat berada dalam jangkauan transmisi optimal.

Mempersiapkan Pesawat

Membuka Pesawat
Membuka Pesawat - Langkah 1

  1. Buka lengan rangka di kedua sisi dengan cara yang sama. Pastikan tombol pelipat lengan rangka keluar sehingga lengan rangka terkunci dengan kuat.
  2. Buka baling-baling dan putar sumbu pitch gimbal ke 0° untuk membuka kunci gimbal.

informasi

  • Dorong hingga ujung dan tahan tombol pelipat lengan rangka untuk melipat lengan rangka.
  • Ikuti diagram untuk melipat dan menyimpan baling-baling.
    Membuka Pesawat - Langkah 2
  • Matikan daya dan putar sumbu pitch gimbal ke +90° untuk mengunci gimbal setelah setiap pengoperasian untuk melindungi gimbal.

Memasang Baterai TB30 dan Memeriksa Level Baterai
Memasang Baterai TB30

  1. Masukkan dua baterai TB30. Pastikan tombol pelepas baterai berada pada posisi yang sama seperti yang ditunjukkan pada diagram.
  2. Tekan tombol level baterai untuk memeriksa level baterai.

peringatan Sesuaikan tombol pelepas baterai ke posisi yang ditunjukkan untuk melepaskan baterai TB30.

Bersiap untuk Lepas Landas

Menghidupkan Pesawat
Menyalakan/mematikan: tekan lalu tekan dan tahan. Indikator tombol daya menyala stabil setelah dihidupkan.

Ketuk DJI Pilot 2 di layar sentuh remote controller untuk mengaktifkan pesawat untuk pertama kalinya. Akun DJI dan koneksi internet diperlukan.

Menautkan
Remote controller sudah ditautkan ke pesawat saat dibeli bersama sebagai bagian dari kombo. Jika tidak, ikuti langkah-langkah di bawah ini untuk menautkan remote controller dan pesawat setelah aktivasi.
Bersiap untuk Lepas Landas - Menautkan

  1. Hidupkan remote controller dan pesawat.
  2. Jalankan DJI Pilot 2 dan ketuk Remote Controller Linking (Menautkan Remote Controller) untuk menautkan. LED status remote controller akan berkedip biru dan remote controller akan berbunyi bip selama penautan.
  3. Tekan dan tahan tombol daya pesawat selama setidaknya lima detik. Indikator daya pesawat akan berkedip dan akan berbunyi bip dua kali untuk menunjukkan penautan telah dimulai. Saat penautan berhasil, indikator belakang pesawat akan berkedip hijau sementara remote controller akan berbunyi bip dua kali dan LED status remote controller akan menyala stabil.

Daftar Periksa Pra-Penerbangan

  1. Pastikan baterai remote controller dan pesawat terisi penuh, baterai TB30 terpasang dengan kuat, dan tombol pelepas baterai terkunci.
  2. Pastikan baling-baling terpasang dengan aman dan tidak rusak atau berubah bentuk, tidak ada benda asing di dalam atau di atas motor atau baling-baling, bilah dan lengan baling-baling terbuka, dan tombol pelipat lengan rangka keluar dalam posisi terkunci.
  3. Pastikan lensa sistem penglihatan, kamera, FPV, kaca sensor inframerah, dan lampu bantu bersih dan tidak terhalang dengan cara apa pun.
  4. Pastikan gimbal tidak terkunci dan kamera menghadap ke depan pesawat.
  5. Pastikan penutup slot kartu microSD, port PSDK, dan kompartemen dongle telah tertutup rapat.
  6. Pastikan antena remote controller disesuaikan ke posisi yang tepat.
  7. Hidupkan pesawat dan remote controller, alihkan sakelar mode penerbangan ke mode N. Pastikan LED status dan tombol otoritas pesawat pada remote controller berwarna hijau stabil. Ini menunjukkan bahwa pesawat dan remote controller ditautkan dan remote controller mengendalikan pesawat.
  8. Tempatkan pesawat di tanah terbuka dan datar. Pastikan tidak ada rintangan, bangunan, atau pepohonan di dekatnya, dan pesawat berjarak 5 m dari pilot. Pilot harus menghadap ke belakang pesawat.
  9. Untuk memastikan keselamatan penerbangan, masuk ke tampilan penerbangan DJI Pilot 2 dan periksa parameter pada daftar periksa pra-penerbangan seperti mode stik kontrol, ketinggian RTH, jarak rintangan, dan pengaturan failsafe. Disarankan untuk mengatur tindakan failsafe ke RTH.
  10. Bagi wilayah udara untuk penerbangan saat beberapa pesawat beroperasi secara bersamaan untuk menghindari tabrakan di udara.

Penerbangan

Mode Stik Kontrol
Mode stik kontrol default adalah Mode 2. Stik kontrol kiri mengontrol ketinggian dan arah pesawat sementara stik kontrol kanan mengontrol gerakan maju, mundur, dan ke samping.
Penerbangan - Langkah 1 - Mode Stik Kontrol

Lepas Landas/Mendarat Manual
Penerbangan - Langkah 2 - Lepas Landas/Mendarat Manual

  1. Mulai/hentikan motor: lakukan Combination Stick Command (Perintah Stik Kombinasi) dan tahan selama dua detik.
  2. Lepas landas: dorong perlahan stik kontrol kiri (Mode 2) ke atas untuk lepas landas.
  3. Mendarat: dorong perlahan stik kontrol kiri (Mode 2) ke bawah hingga pesawat mendarat. Tahan selama tiga detik untuk menghentikan motor.

informasi Lihat Manual Pengguna Matrice 30 Series untuk informasi selengkapnya tentang fitur dan aplikasi.

Spesifikasi

Pesawat

Umum
Dimensi
(dibuka, tidak termasuk baling-baling)		 470×585×215 mm (P×L×T)
Dimensi
(dilipat)		 365×215×195 mm (P×L×T)
Jarak Antar Roda Diagonal 668 mm
Berat
(termasuk dua baterai)		 3770 ± 10 g
Berat Lepas Landas Maks. 3998 g
Frekuensi Pengoperasian[1] 2.4000-2.4835 GHz, 5.725-5.850 GHz
Daya Pemancar (EIRP) 2.4 GHz: <33 dBm (FCC); <20 dBm (CE/SRRC/MIC)
5.8 GHz: <33 dBm (FCC/SRRC); <14 dBm (CE)
Akurasi Mengambang
(tanpa angin atau berangin sepoi-sepoi)		 Vertikal: ±0.1 m (Sistem Penglihatan diaktifkan); ±0.5 m (Mode-N dengan GPS); ±0.1 m (RTK)
Horizontal: ±0.3 m (Sistem Penglihatan diaktifkan); ±1.5 m (Mode-N dengan GPS); ±0.1 m (RTK)
Akurasi Pemosisian RTK
(RTK tetap diaktifkan)		 1 cm+1 ppm (horizontal)
1.5 cm+1 ppm (vertikal)
Kecepatan Sudut Maks. Pitch: 150°/dtk; Yaw: 100°/dtk
Sudut Kemiringan Maks. 35° (Mode-N dan Sistem Penglihatan Depan diaktifkan: 25°)
Kecepatan Pendakian/Penurunan Maks. 6 m/dtk; 5 m/dtk
Kecepatan Penurunan Kemiringan Maks. 7 m/dtk
Kecepatan Horizontal Maks. 23 m/dtk
Ketinggian Terbang Maks. Di Atas Permukaan Laut
(tanpa muatan lain)		 5.000 m (dengan baling-baling 1671)
7.000 m (dengan baling-baling 1676)
Ketahanan Angin Maks. 15 m/dtk 12 m/dtk selama lepas landas dan mendarat
Waktu Mengambang Maks.[2] 36 menit
Waktu Penerbangan Maks.[2] 41 menit
Model Motor 3511
Model Baling-Baling 1671
1676 Ketinggian Tinggi (tidak disertakan)
Peringkat Perlindungan Masuknya Benda Asing[3] IP55
GNSS GPS+Galileo+BeiDou+GLONASS
(GLONASS hanya didukung jika modul RTK diaktifkan)
Suhu Pengoperasian -20° hingga 50°C (-4° hingga 122°F)
Gimbal
Rentang Getaran Sudut ±0.01°
Rentang yang Dapat Dikontrol Geser: ±90°, Miring: -120° hingga +45°
Rentang Mekanis Geser: ±105°, Miring: -135° hingga +60°, Putar: ±45°
Kamera Zoom
Sensor 1/2" CMOS, Piksel efektif: 48M
Lensa Panjang fokus: 21-75 mm (setara: 113-405 mm)
Apertur: f/2.8-f/4.2
Fokus: 5 m hingga ∞
Kamera Lebar
Sensor 1/2" CMOS, Piksel efektif: 12M
Lensa DFOV: 84°
Panjang fokus: 4.5 mm (setara: 24 mm)
Apertur: f/2.8
Fokus: 1 m hingga ∞
Kamera Termal
Pencitra Termal Mikrobolometer VOx Tak Didinginkan
Lensa DFOV: 64°
Panjang fokus: 9.1 mm (setara: 40 mm)
Apertur: f/1.0
Fokus: 5 m hingga ∞
Akurasi Pengukuran Suhu Inframerah[4] ±2°C atau ±2% (menggunakan nilai yang lebih besar)
Kamera FPV
Resolusi 1920×1080
DFOV 161°
Laju Bingkai 30 fps
Modul Laser
Panjang Gelombang 905 nm
Daya Laser Maks. 3.5 mW
Lebar Pulsa Tunggal 6 ns
Akurasi Pengukuran ± (0.2 m + D×0.15%)
D adalah jarak ke permukaan vertikal
Rentang Pengukuran 3-1,200 m (permukaan vertikal 0.5×12 m dengan reflektivitas 20%)
Sistem Penglihatan
Rentang Pendeteksian Rintangan Depan: 0.6-38 m
Atas/Bawah/Belakang/Samping: 0.5-33 m
FOV 65° (H), 50° (V)
Lingkungan Pengoperasian Permukaan dengan pola yang jelas dan pencahayaan yang memadai (> 15 lux)
Sistem Pendeteksian Inframerah
Rentang Pendeteksian Rintangan 0.1-10 m
FOV 30°
Lingkungan Pengoperasian Rintangan besar, menyebar, dan reflektif (reflektivitas >10%)
Baterai Penerbangan Cerdas TB30
Kapasitas 5880 mAh
Tegangan 26.1 V
Jenis Baterai Li-ion 6S
Energi 131.6 Wh
Berat Bersih Kira-kira 685 g
Suhu Pengoperasian -20° hingga 50°C (-4° hingga 122°F)
Suhu Penyimpanan 20° hingga 30°C (68° hingga 86°F)
Suhu Pengisian Daya -20° hingga 40°C (-4° hingga 104°F)
(Jika suhu lebih rendah dari 10°C (50°F), fungsi pemanasan otomatis akan diaktifkan secara otomatis. Pengisian daya pada suhu rendah dapat memperpendek masa pakai baterai)
Sistem Kimia LiNiMnCoO2
Lampu Bantu
Jarak Penerangan Efektif 5 m
Jenis Penerangan 60 Hz, cahaya padat

Remote Controller

Umum
Layar Layar sentuh LCD 7.02 inci, dengan resolusi 1920×1200 piksel, dan kecerahan tinggi 1200 cd/m 2
Baterai Internal Jenis: Li-ion (6500 mAh @ 7.2 V)
Jenis Pengisian Daya: Mendukung stasiun baterai atau pengisi daya USB-C daya terukur maksimum 65W (tegangan maks. 20V)
Waktu Pengisian Daya: 2 jam
Sistem Kimia: LiNiCoAIO2
Baterai Eksternal
(Baterai Cerdas WB37)		 Kapasitas: 4920 mAh
Tegangan: 7.6 V
Jenis Baterai: Li-ion
Energi: 37.39 Wh
Sistem Kimia: LiCoO2
Waktu Pengoperasian[5] Baterai Internal: Kira-kira 3 jam 18 menit
Baterai Internal + Baterai Eksternal: Kira-kira 6 jam
Peringkat Perlindungan Masuknya Benda Asing[3] IP54
GNSS GPS+Galileo+BeiDou
Suhu Pengoperasian -20° hingga 50°C (-4° hingga 122°F)
O3 Enterprise
Frekuensi Pengoperasian[1] 2.4000-2.4835 GHz, 5.725-5.850 GHz
Jarak Transmisi Maks.
(tanpa halangan, bebas interferensi)		 15 km (FCC); 8 km (CE/SRRC/MIC)
Jarak Transmisi Maks.
(dengan interferensi)		 Interferensi Kuat (lanskap perkotaan, garis pandang terbatas, banyak sinyal yang bersaing): 1.5-3 km (FCC/CE/SRRC/MIC)
Interferensi Sedang (lanskap pinggiran kota, garis pandang terbuka, beberapa sinyal yang bersaing): 3-9 km (FCC); 3-6 km (CE/SRRC/MIC)
Interferensi Lemah (lanskap terbuka dengan garis pandang yang berlimpah, sedikit sinyal yang bersaing): 9-15 km (FCC); 6-8 km (CE/SRRC/MIC)
Daya Pemancar (EIRP) 2.4 GHz: <33 dBm (FCC); <20 dBm (CE/SRRC/MIC)
5.8 GHz: <33 dBm (FCC); <14 dBm (CE); <23 dBm (SRRC)
Wi-Fi
Protokol Wi-Fi 6
Frekuensi Pengoperasian[1] 2.4000-2.4835 GHz; 5.150-5.250 GHz; 5.725-5.850 GHz
Daya Pemancar (EIRP) 2.4 GHz: <26 dBm (FCC); <20 dBm (CE/SRRC/MIC)
5.1 GHz: <26 dBm (FCC); <23 dBm (CE/SRRC/MIC)
5.8 GHz: <26 dBm (FCC/SRRC); <14 dBm (CE)
Bluetooth
Protokol Bluetooth 5.1
Frekuensi Pengoperasian 2.4000-2.4835 GHz
Daya Pemancar (EIRP) <10 dBm
  1. Frekuensi 5.8 dan 5.1GHz dilarang di beberapa negara. Di beberapa negara, frekuensi 5.1GHz hanya diperbolehkan untuk penggunaan di dalam ruangan.
  2. Waktu penerbangan maksimum dan waktu mengambang diuji di lingkungan laboratorium dan hanya untuk referensi.
  3. Peringkat perlindungan ini tidak permanen dan dapat berkurang seiring waktu setelah penggunaan jangka panjang.
  4. Akurasi pengukuran suhu inframerah diuji di lingkungan laboratorium dan hanya untuk referensi.
  5. Waktu pengoperasian maksimum diuji di lingkungan laboratorium dan hanya untuk referensi.

Unduh manual

Di sini Anda dapat mengunduh versi pdf lengkap manual, mungkin berisi instruksi keselamatan tambahan, informasi garansi, aturan FCC, dll.

Unduh Panduan DJI MATRICE 30 Series, M30, M30 T

Bahasa yang tersedia

Manual Terkait untuk DJI MATRICE 30 Series

Daftar Isi
