Aeronava seria Matrice 30

Seria DJI^TM MATRICE^TM 30 (M30/M30T) este o platformă industrială puternică pentru drone cu un sistem de control al zborului cu redundanță multiplă, sistem de detectare și poziționare direcțională în 6 direcții^[1], cardan cu trei axe precis, sarcină utilă multi-cameră de înaltă performanță și o nouă cameră FPV cu vedere nocturnă. Aplicația DJI Pilot 2 poate fi utilizată pentru a observa vizualizarea în timp real de la camere și pentru a face fotografii și videoclipuri. Aeronava are o durată de zbor de până la 41 de minute^[2] datorită sistemului avansat de gestionare a energiei, împreună cu bateriile duble care asigură alimentarea cu energie și sporesc siguranța zborului.
Designul carcasei sale îi conferă un rating IP55, în conformitate cu standardul global IEC 60529, care garantează efectiv zborul pe orice vreme. Designul mecanic, împreună cu brațele și elicele pliabile montate, îl face ușor de transportat și depozitat. Brațele pot fi blocate direct după desfășurare, ceea ce poate reduce timpul necesar pentru pregătirea zborului. Aeronava este, de asemenea, echipată cu un port PSDK, astfel încât utilizatorii să îi poată extinde aplicațiile.
Sistemul DJI AirSense încorporat detectează aeronavele din apropiere în spațiul aerian înconjurător, oferind alerte în aplicația DJI Pilot 2 pentru a asigura siguranța. Siguranța în timpul decolării, al zborului și al aterizării este îmbunătățită cu ajutorul balizelor de siguranță care ajută la identificarea aeronavei în timpul zborului, iar luminile auxiliare permit sistemului de poziționare vizuală să obțină o performanță și mai bună pe timp de noapte sau când există lumină scăzută. RTK-ul încorporat oferă date de navigație mai precise pentru poziționare pentru a satisface cerințele precise de funcționare și pentru a asigura siguranța.

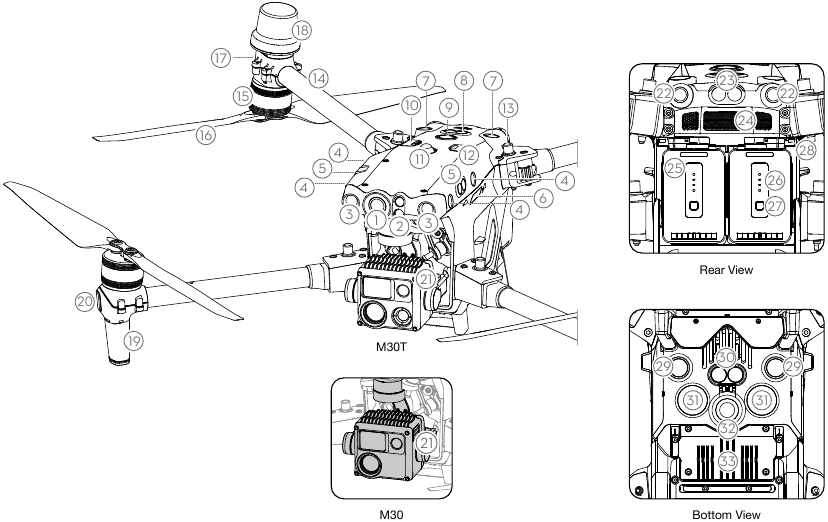

1. Cameră FPV
2. Sistem de detectare în infraroșu frontal
3. Sistem de vedere frontal
4. Sisteme de vedere stânga și dreapta
5. Sisteme de detectare în infraroșu stânga și dreapta
6. Slot pentru card microSD
7. Sistem de vedere în sus
8. Sistem de detectare în infraroșu în sus
9. Buton/Indicator de alimentare
10. Port PSDK
11. Baliză orientată în sus
12. Port asistent
13. Butoane de pliere a brațului cadrului
14. Brațele cadrului
15. Motoare
16. Elice
17. Indicatoarele din spate ale aeronavei
18. Antene GNSS
19. Antene de transmisie video
20. Indicatoarele frontale ale aeronavei
21. Cardan și cameră^[3]
22. Sistem de vedere înapoi
23. Sistem de detectare în infraroșu înapoi
24. Orificiu de aerisire
25. Baterie inteligentă de zbor TB30
26. LED-uri pentru nivelul bateriei
27. Butonul de nivel al bateriei
28. Comutator de eliberare a bateriei
29. Sistem de vedere în jos
30. Sistem de detectare în infraroșu în jos
31. Lumină auxiliară inferioară
32. Baliză orientată în jos
33. Compartiment pentru dongle

NU dezasamblați produsul fără asistența unui dealer autorizat DJI (cu excepția componentelor care pot fi dezasamblate de utilizatori în acest ghid), altfel acesta nu va fi acoperit de garanție.

1. Sistemele de vedere și de detectare în infraroșu sunt afectate de condițiile din jur. Citiți declinarea răspunderii și instrucțiunile de siguranță pentru mai multe informații.
2. Durata maximă de zbor a fost testată într-un mediu de laborator și are doar scop de referință.
3. M30 și M30T sunt echipate cu camere diferite. Consultați produsul real achiziționat.

DJI RC Plus

Telecomanda DJI RC Plus dispune de O3 Enterprise, cea mai recentă versiune a tehnologiei de transmisie a imaginii OCUSYNC^TM de la DJI și poate transmite o vizualizare HD live de la camera unei aeronave pentru a fi afișată pe ecranul tactil. Telecomanda vine cu o gamă largă de butoane funcționale, precum și cu butoane personalizabile, care pot controla cu ușurință aeronava și pot opera camera.
Telecomanda are un grad de protecție IP54 (IEC 60529). Ecranul încorporat de 7,02 inch de înaltă luminozitate 1200 cd/m² are o rezoluție de 1920×1200 pixeli. Sistemul de operare Android vine cu o varietate de funcții, cum ar fi GNSS, Wi-Fi și Bluetooth. Telecomanda acceptă încărcare rapidă de 65 W și are un timp maxim de funcționare de 3 ore și 18 minute^[1] cu bateria internă și de până la 6 ore atunci când este utilizată cu o baterie inteligentă externă WB37.^[2]

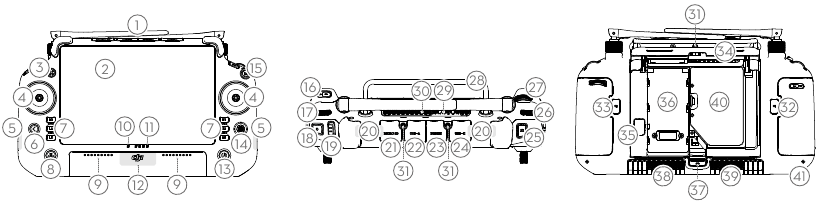

1. Antene RC externe
2. Ecran tactil
3. Buton de autoritate a aeronavei^[3]
4. Joystick-uri de control
5. Antene Wi-Fi interne
6. Buton Înapoi/Funcție
7. Butoanele L1/L2/L3/R1/R2/R3
8. Butonul Return to Home (RTH)
9. Microfoane
10. LED de stare
11. LED-uri pentru nivelul bateriei
12. Antene GNSS interne
13. Butonul de pornire
14. Buton 5D
15. Buton de pauză a zborului
16. Butonul C3 (personalizabil)
17. Cadranul din stânga
18. Butonul de înregistrare
19. Comutatorul modului de zbor
20. Antene RC interne
21. Slot pentru card microSD
22. Port USB-A
23. Port HDMI
24. Port USB-C
25. Butonul de focalizare/obturator
26. Cadranul din dreapta
27. Roată de defilare
28. Mâner
29. Difuzor
30. Orificiu de aerisire
31. Orificii de montare rezervate
32. Butonul C1 (personalizabil)
33. Butonul C2 (personalizabil)
34. Capac spate
35. Butonul de eliberare a bateriei
36. Compartimentul bateriei
37. Butonul de eliberare a capacului spate
38. Alarmă
39. Priză de aer
40. Compartiment pentru dongle
41. Orificii filetate M4

1. Durata maximă de funcționare a fost testată într-un mediu de laborator și are doar scop de referință.
2. Bateria inteligentă WB37 nu este inclusă. Consultați Instrucțiunile de siguranță pentru bateria inteligentă WB37 pentru mai multe informații.
3. Când zburați cu o aeronavă din seria Matrice, butonul de autoritate a aeronavei este utilizat pentru a prelua controlul aeronavei și pentru a indica starea de control a aeronavei.

Utilizarea M30/M30T

Activarea și încărcarea telecomenzii

Activarea și încărcarea bateriei interne

• Telecomanda nu poate fi pornită înainte de activarea bateriei interne.
• Asigurați-vă că utilizați cablul USB-C la USB-C inclus pentru o încărcare optimă.

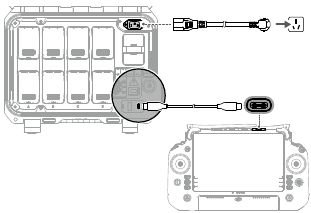

1. Conectați stația inteligentă de baterii BS30 la o priză de curent utilizând cablul adaptorului de alimentare CA.
2. Conectați stația de baterii și porturile USB-C ale telecomenzii utilizând un cablu USB-C la USB-C.
3. LED-urile nivelului bateriei încep să clipească pentru a indica faptul că bateria internă este activată.
4. Este nevoie de aproximativ 2 ore pentru a încărca complet bateria internă a telecomenzii.

• Se recomandă utilizarea stației de baterii DJI BS30 pentru încărcare. În caz contrar, utilizați un încărcător USB-C certificat, cu o putere nominală maximă de 65 W și o tensiune maximă de 20 V, cum ar fi încărcătorul portabil DJI 65W.
• Descărcați complet și încărcați telecomanda o dată la trei luni. Bateria se consumă atunci când este depozitată pentru o perioadă lungă de timp.

Pornirea și activarea telecomenzii

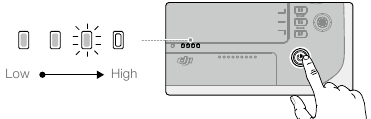

Verificați nivelul bateriei: apăsați o dată. Pornire/oprire: apăsați, apoi apăsați lung timp de două secunde.
Telecomanda trebuie activată înainte de a fi utilizată pentru prima dată. Urmați instrucțiunile pentru a activa.

Consultați manualul de utilizare al seriei Matrice 30 pentru mai multe informații despre bateriile interne și externe.

Încărcarea bateriilor TB30 și a bateriei WB37

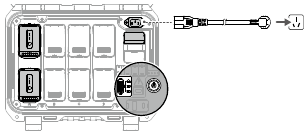

1. Conectați stația de baterii la o priză de curent utilizând cablul adaptorului de alimentare CA.
2. Apăsați o dată butonul de alimentare pentru a porni stația de baterii.
3. Introduceți bateriile TB30 și bateria WB37 (exclusă) în porturile bateriei pentru a începe încărcarea. Pentru bateriile TB30, asigurați-vă că modul de încărcare este setat la modul corect.

   	Mod de stocare: fiecare pereche de baterii este încărcată la 50% în secvență și menținută la 50% după încărcare.*
   	Mod gata de zbor: fiecare pereche de baterii este încărcată la 90% în secvență și menținută la 90% după încărcare.*
   	Mod standard: fiecare pereche de baterii este încărcată la 100% în secvență.

   * Stația de baterii trebuie să fie pornită pentru a menține nivelul bateriei în modul de stocare și în modul gata de zbor.

Stația de baterii va încălzi automat o baterie TB30 la 18°C (64,4°F) înainte de încărcare dacă temperatura bateriei este mai mică de 10°C (50°F) la introducere.
Consultați Ghidul de utilizare al stației inteligente de baterii BS30 pentru mai multe informații despre încărcare și LED-uri.

Pregătirea telecomenzii

Montarea bateriei inteligente WB37
O baterie WB37 (exclusă) poate fi montată pe telecomandă urmând pașii de mai jos.

1. Împingeți butonul de eliberare a capacului din spate până la capăt pentru a deschide capacul din spate.
2. Introduceți bateria WB37 în compartimentul bateriei și împingeți-o în partea de sus. Se va auzi un sunet de clic pentru a indica faptul că bateria este instalată ferm.
3. Închideți capacul din spate.

• Timpul de încărcare pentru o baterie WB37 cu 0% putere:
  1. Când este montată pe telecomandă și puterea bateriei interne este de 0%: aproximativ două ore (bateria internă va fi încărcată complet simultan)
  2. Când este montată pe telecomandă și puterea bateriei interne este de 100%: aproximativ 1 oră și 10 minute
  3. Când este introdusă în stația de baterii BS30: aproximativ 1 oră și 20 de minute
• Pentru a scoate bateria WB37, apăsați și mențineți apăsat butonul de eliberare a bateriei și împingeți bateria în jos.

Reglarea antenelor

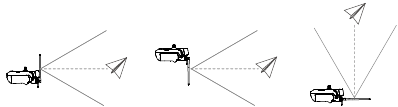

Ridicați și reglați antenele. Intensitatea semnalului telecomenzii este afectată de poziția antenelor.

Reglați direcția antenelor RC externe și asigurați-vă că partea lor plată este orientată spre aeronavă, astfel încât controlerul și aeronava să se afle în zona de transmisie optimă.

Va apărea un mesaj în DJI Pilot 2 dacă semnalul de transmisie este slab în timpul zborului. Reglați antenele pentru a vă asigura că aeronava se află în raza de transmisie optimă.

Pregătirea aeronavei

Desfășurarea aeronavei

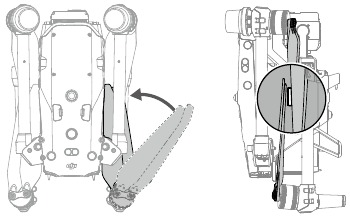

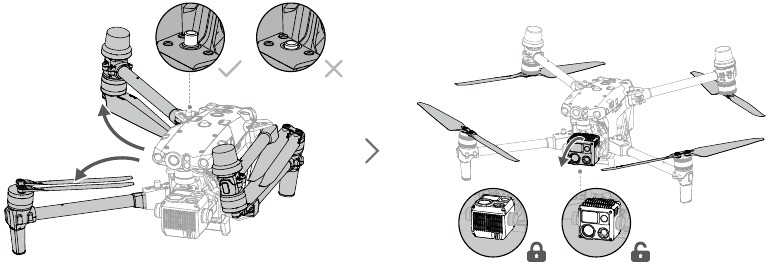

1. Desfășurați brațele cadrului pe ambele părți în același mod. Asigurați-vă că butoanele de pliere a brațului cadrului ies în afară, astfel încât brațele cadrului să fie blocate ferm.
2. Desfășurați elicele și rotiți axa de înclinare a gimbalului la 0° pentru a debloca gimbalul.

• Împingeți până la capăt și mențineți apăsat butonul de pliere a brațului cadrului pentru a plia brațul cadrului.
• Urmați diagrama pentru a plia și depozita elicele.

• Opriți alimentarea și rotiți axa de înclinare a gimbalului la +90° pentru a bloca gimbalul după fiecare operațiune, pentru a proteja gimbalul.

Montarea bateriilor TB30 și verificarea nivelului bateriei

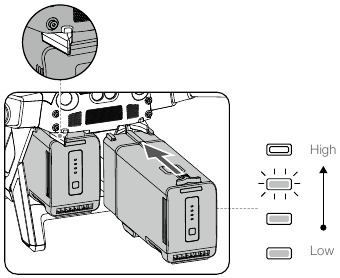

1. Introduceți două baterii TB30. Asigurați-vă că comutatoarele de eliberare a bateriei sunt în aceeași poziție ca în diagramă.
2. Apăsați butonul nivelului bateriei pentru a verifica nivelul bateriei.

Reglați comutatoarele de eliberare a bateriei în poziția indicată pentru a scoate bateriile TB30.

Pregătirea pentru decolare

Pornirea aeronavei
Pornire/oprire: apăsați, apoi apăsați lung. Indicatorul butonului de alimentare se aprinde continuu după pornire.

Atingeți DJI Pilot 2 pe ecranul tactil al telecomenzii pentru a activa aeronava pentru prima dată. Sunt necesare un cont DJI și o conexiune la internet.

Asocierea
Telecomanda este deja asociată cu aeronava atunci când este achiziționată împreună ca parte a unui combo. În caz contrar, urmați pașii de mai jos pentru a asocia telecomanda și aeronava după activare.

1. Porniți telecomanda și aeronava.

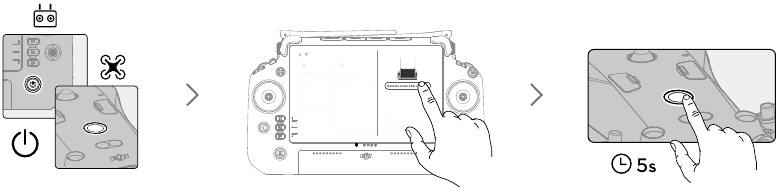

2. Rulați DJI Pilot 2 și atingeți Remote Controller Linking (Asocierea telecomenzii) pentru a asocia. LED-ul de stare al telecomenzii va clipi albastru, iar telecomanda va emite un semnal sonor în timpul asocierii.
3. Apăsați și mențineți apăsat butonul de alimentare al aeronavei timp de cel puțin cinci secunde. Indicatorul de alimentare al aeronavei va clipi și va emite două semnale sonore pentru a indica faptul că asocierea a început. Când asocierea are succes, indicatorii din spate ai aeronavei vor clipi verde, în timp ce telecomanda va emite două semnale sonore și LED-urile de stare ale telecomenzii se vor aprinde continuu.

Listă de verificare înainte de zbor

1. Asigurați-vă că telecomanda și bateriile aeronavei sunt complet încărcate, că bateriile TB30 sunt instalate ferm și că comutatoarele de eliberare a bateriei sunt blocate.
2. Asigurați-vă că elicele sunt montate în siguranță și nu sunt deteriorate sau deformate, că nu există obiecte străine în sau pe motoare sau elice, că palele și brațele elicei sunt desfășurate și că butoanele de pliere a brațului cadrului sunt scoase în poziția blocată.
3. Asigurați-vă că lentilele sistemelor de vedere, ale camerelor, FPV, sticla senzorilor infraroșu și luminile auxiliare sunt curate și nu sunt blocate în niciun fel.
4. Asigurați-vă că gimbalul este deblocat și că camera este orientată spre partea din față a aeronavei.
5. Asigurați-vă că capacele slotului pentru card microSD, portului PSDK și compartimentului dongle-ului au fost închise ferm.
6. Asigurați-vă că antenele telecomenzii sunt reglate în poziția corectă.
7. Porniți aeronava și telecomanda, comutați comutatorul modului de zbor în modul N. Asigurați-vă că LED-ul de stare și butonul de autoritate al aeronavei de pe telecomandă sunt verzi continuu. Acest lucru indică faptul că aeronava și telecomanda sunt asociate, iar telecomanda controlează aeronava.
8. Așezați aeronava pe un teren deschis și plat. Asigurați-vă că nu există obstacole, clădiri sau copaci în apropiere și că aeronava se află la 5 m distanță de pilot. Pilotul trebuie să fie orientat spre partea din spate a aeronavei.
9. Pentru a asigura siguranța zborului, intrați în vizualizarea de zbor a DJI Pilot 2 și verificați parametrii din lista de verificare pre-zbor, cum ar fi modul joystick-ului de control, înălțimea RTH, distanța față de obstacole și setările failsafe. Se recomandă setarea acțiunii failsafe la RTH.
10. Împărțiți spațiul aerian pentru zbor atunci când mai multe aeronave operează simultan pentru a evita coliziunea în aer.

Zbor

Modul joystick-ului de control

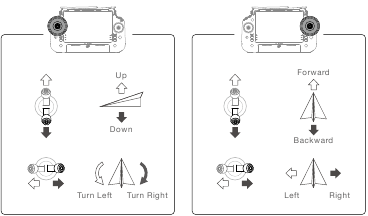

Modul implicit al joystick-ului de control este Modul 2. Joystick-ul de control din stânga controlează altitudinea și direcția aeronavei, în timp ce joystick-ul de control din dreapta controlează mișcările înainte, înapoi și laterale.

Decolare/Aterizare manuală

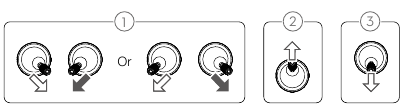

1. Porniți/opriți motoarele: efectuați Combination Stick Command (Comanda combinată a joystick-ului) și mențineți apăsat timp de două secunde.
2. Decolare: împingeți încet joystick-ul de control din stânga (Modul 2) în sus pentru a decola.
3. Aterizare: împingeți încet joystick-ul de control din stânga (Modul 2) în jos până când aeronava aterizează. Mențineți apăsat timp de trei secunde pentru a opri motoarele.

Consultați manualul de utilizare al seriei Matrice 30 pentru mai multe informații despre caracteristici și aplicații.

Specificații

Aeronavă

Controler de la distanță

1. Frecvențele de 5.8 și 5.1 GHz sunt interzise în unele țări. În unele țări, frecvența de 5.1 GHz este permisă numai pentru utilizare în interior.
2. Durata maximă de zbor și durata de staționare au fost testate într-un mediu de laborator și sunt doar pentru referință.
3. Acest grad de protecție nu este permanent și se poate reduce în timp după utilizarea pe termen lung.
4. Acuratețea măsurării temperaturii în infraroșu a fost testată într-un mediu de laborator și este doar pentru referință.
5. Durata maximă de funcționare a fost testată într-un mediu de laborator și este doar pentru referință.
